Опасна ли противотанковая мина, если на нее наступить

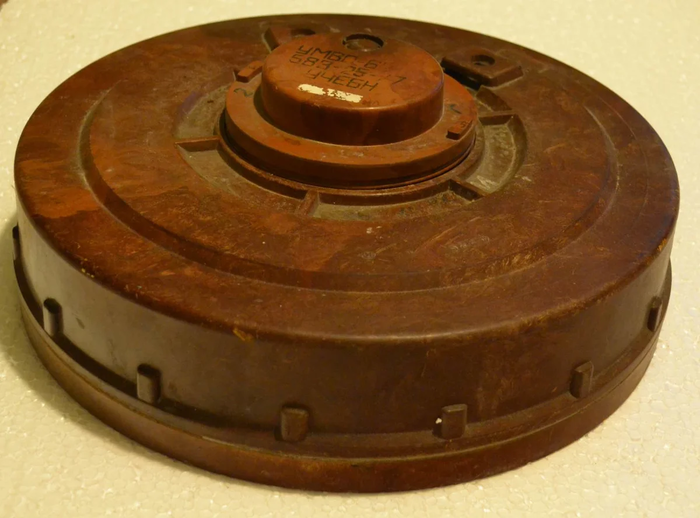

Противотанковые мины разрабатывались специально для борьбы с бронетехникой и автомобилями противника. Соответственно, реагировать они должны именно на технику, но не на людей. Так ли это на самом деле? Давайте разберемся.

На самом деле, по типу датчика противотанковых мин много:

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Правда тут есть нюанс. Многие из них не снабжены механизмом самоликвидации и, после установки, будут представлять опасность на протяжении десятилетий. Так вот, чем больше такая мина страдает от коррозии, тем более чувствительной она становится. Для хорошенько «подгнившей» мины будет достаточно массы в 5-10 килограмм.

В таком случае, она даже опасней противопехотной, которые больше ориентированы не на убийство противника, а на нанесение ему травмы. Заряда ВВ в противотанковой мине более чем достаточно для летального исхода.

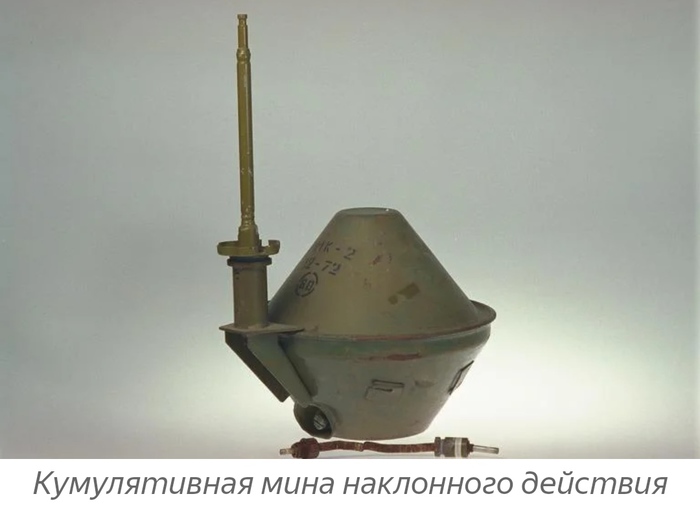

Мины наклонного действия имеют в корпусе специальный стержень. При наезде машины, стержень отклоняется и мина приводится в действие. На такую мину даже наступать не надо, а достаточно задеть ее.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Кроме этого, существуют мины магнитного действия, теплового действия, сейсмического действия. Ни одну из них человек не приведет в действие, просто наступив на нее.

Несколько особняком стоят мины инфракрасного действия. В самой мине имеется источник инфракрасного света, а на некотором расстоянии от нее устанавливается отражающая поверхность. Мины активируется, когда что-то проходит между ней и отражателем. Такой механизм может сработать вообще от чего угодно, поэтому, чаще всего, мины инфракрасного действия дополняются каким-либо еще датчиком. К примеру, сейсмическим.

Когда он фиксирует вибрации от приближающейся техники, то активирует инфракрасный датчик.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Что в итоге? Противотанковые мины на то и противотанковые, чтобы срабатывать только на технику, но не на отдельного человека. И, в целом, все так и есть. Однако, те же мины нажимного действия (а именно они самые распространенные), оставшиеся в земле со временем начнут представлять опасность и для людей. Увы, но подавляющее большинство из них не снабжены механизмами самоуничтожения по истечению определенного времени.

А может оно и лучше подорваться на противотанковой мине, чем остаться инвалидом с половинным набором конечностей.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Маленький мальчик грядку копал,

Лопатой в старую мину попал.

В капусте нашли пионерский значок.

Противоднищевая, с магнитным взрывателем, на 100% сработает при изменении положения относительно магнитного поля Земли и приближении крупного предмета из ферромагнетика.

50/50 при приближении катушки импульсного металлодетектора. Да и, как правило, минные поля делают комбинированными.

Даешь леветирующие танки!

Для того, чтобы противотанковые срабатывали на человека, моджахеды на них сверху ставили обычные противопехотные мины…

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Звук реального детонатора для С4/Клеймор

Культовый в компьютерных играх детонатор М57.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Взрывные устройства периода Второй Мировой войны, замаскированные под предметы бытового и военного обихода. Часть III

ВВ- взрывчатое вещество.

При переводе в боевое положение штифт извлекался, и подпружиненный ударник удерживался лишь выступами мундштука.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

ВУ в виде трубки [7].

8. «Гарнитура радиостанции» [5][18]. С данным ВУ итальянского производства столкнулись англичане и австралийцы в ходе боев в Северной Африке- например, в районе Бардии (Ливия). Провода, ведущие к штекеру наушников, подключались к электродетонатору, срабатывающему при включении штекера в разъем радиоприемника или рации.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

ВУ в виде гарнитуры радиоприемника или радиостанции [5].

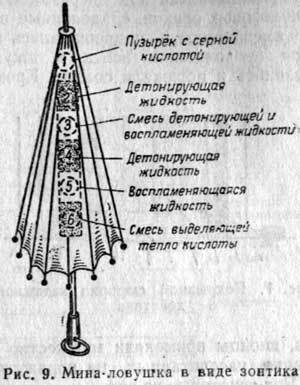

8. «Зонтик» [13][19].Японское «изобретение». Данное ВУ представляло собой комбинацию устройства фугасного и зажигательного действия, да еще и содержало ампулы с кислотой, способной нанести химические ожоги. Срабатывало при раскрытии. Описано в статье капитана П. Горбунова (1946 г.) [19] и американцами (1943- 1944 г.).

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

ВУ фугасно- зажигательного действия в виде зонтика (из статьи капитана Горбунова).

9. «Свисток» [5][13]. ВУ производилось немцами. Полицейский или спортивный свисток из пластмассы темно- коричневого цвета, содержащий внутри небольшой заряд ВВ, шарик и полосу, покрытые терочным составом. При попытке дунуть в свисток шарик от трения о полосу воспламенялся, вызывая детонацию заряда ВВ.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

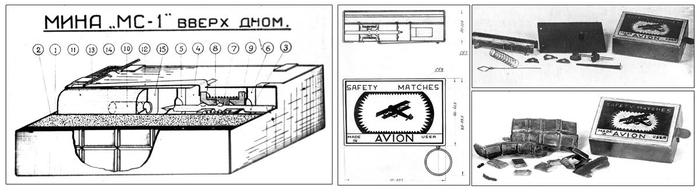

1. Мина МС- 1 или СК (мина- сюрприз или «спичечный коробок»). Данная мина описывалась мною ранее и ее описание можно посмотреть здесь, поэтому приведу лишь рисунок. Создана в ГСКБ-47, конструкторы Н. С. Носков и И. М. Матвеев [14][15].

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

2. Мина ТМН- 47 («террористическая мина неизвлекаемая»)[14][15]. «По рассказу Бориса Михайловича Ульянова, ему летом 1943 года было выдано задание на базе мины ТМН-47 сделать новую мину, которая помещалась бы в коробку из-под папирос «Казбек», так как эта марка папирос в СССР была широко известна, и чтобы в ней было временное устройство, позволяющее устанавливать замедление до 24 часов. Он такую мину сделал, убрав шариковый замыкатель и поставив электрохимический взрыватель типа ЭХВ с замедлением на 24 часа (взрыватели типа ЭХВ, обеспечивавшие замедление от 1 до 120 суток, были созданы в 1941 г.). Для приведения взрывателя в действие нужно было закоротить 2 проводка внутри коробки. На предприятии изготовили небольшую партию этих мин. Для чего мина предназначалась Б.М. Ульянов не знал, да и интересоваться было не принято.

Лишь в конце 1943 года при очередной встрече с И.Г. Стариновым тот сообщил, что миной Б.М. Ульянова был подорван гауляйтер Белоруссии Кубе. По словам И.Г. Старинова, как рассказывал об этом Б.М. Ульянов, девушка- партизанка (Е.Г. Мазаник) пронесла мину в своей сумке, причем сверху на мине, сделанной под коробку папирос «Казбек» помещалась настоящая коробка с папиросами «Казбек». Предполагалось, что если немцы будут проверять, то, вскрыв верхнюю коробку и обнаружив в ней папиросы, нижнюю уже смотреть не будут».[15]

Кроме того, в отечественных источниках упоминаются подобные ВУ, выполненные в виде коробок конфет [14].

Данные мины в настоящее время сохранились в нескольких экземплярах. Одна из них (в виде коробки папирос «Дюшес») экспонировалась в Музее артиллерии, инженерных войск и войск связи в Санкт- Петербурге, вторая (в коробке от папирос «Казбек»- в одном из музеев в Харькове).

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

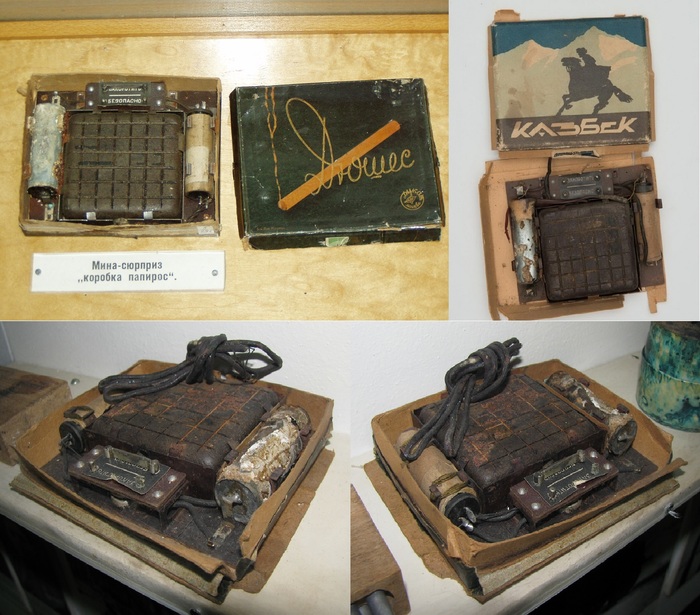

Мины ТМН-47. Как видно на снимках, мина, помимо заряда ВВ, имела и осколочную матрицу [20][21].

Для партизан было изготовлено около 500 штук таких «сюрпризов». Делались они прямо в отделе конструкторами и чертежниками. Готовые изделия партиями направлялись в штабы партизанского движения Украины и Белоруссии [14].

3. «Книга» [5]. Одиночное фото этого ВУ уже выкладывалось на Пикабу. Что это за мина и как она именовалась- мне неизвестно, но факты ее применения советскими войсками против немцев отмечались даже американцами [5]. Срабатывало устройство при поднятии обложки и размыкании контактов. Еще хочется отметить наличие в ее составе электрохимического предохранителя ЭХП-1, который мог иметь различное время замедления (от нескольких минут до 4 часов) и служил в качестве «устройства дальнего взведения».

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Сверху- фото реального образца, внизу- схема из американского TM 5-31.

Примечание. В своем TM 5-31 «Boobytraps, Mines and Mine War» американцы отмечают применение подобных устройств и британцами, только их устройства несколько отличались по конструкции и были несколько боле трудоемкими в установке- ВУ срабатывало не при размыкании, а при замыкании контактов, когда книгу снимали с полки и неметаллический стержень, прикрученный к задней стенке полки, переставал служить «размыкателем».

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Британское ВУ в виде книги.

4. «Угольные мины» УМ [14]. Описаны в предыдущей части

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

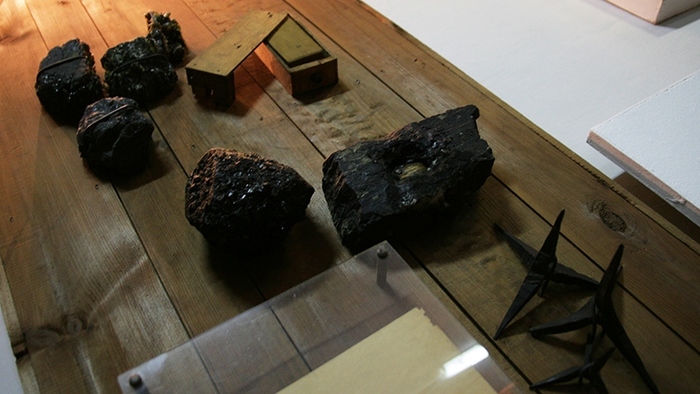

Угольные мины в музее одного из руководителей партизанского движения, Константина Сергеевича Заслонова.

Больше по советским ВУ подобного рода информации в отечественных источниках пока найти не удалось. Однако, если верить американскому наставлению TM 5-31 «Boobytraps, Mines and Mine War», то советские войска и партизаны проявляли недюжинную изобретательность при их создании и применении. В частности, в источнике [5] упоминаются мины сюрпризы в виде:

— ящиков для патронов;

— карандашей, часов, портсигаров, зажигалок и пр.

Небольшое послесловие. В- общем-то, после окончания Второй мировой тенденция камуфлировать ВУ под различные предметы обихода никуда не делась. Подобные предметы применялись, наверное, в большинстве войн и локальных конфликтов (и, к сожалению, применяются и теперь). Вот например, «взрывающаяся ручка» Вьетконга, а уж заминированные велосипеды встречаются в американских пособиях по минам НФОЮВ неоднократно.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Во время войны в Югославии применялось ВУ в виде магазина к автомату Калашникова (в частности, в Боснии).

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Что касается Советского Союза, то в СССР была создана штатная мина МС-5 виде портсигара, описанная здесь.

Кроме того, имелись такие любопытные устройства, как спецвзрыватели, предназначенные для проведения диверсионных операций.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

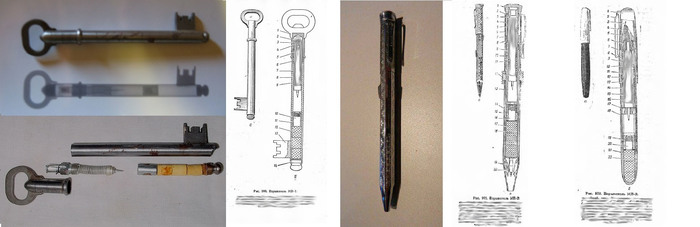

Взрыватель МВ-1 (в виде ключа от сувальдного замка), МВ-2 (в виде карандаша) и МВ-3 (в виде авторучки).

Спасибо за внимание!

[5] TM 5-31 «Boobytraps, Mines and Mine War», Department of the Army, 1965

[13] Gordon L. Rottmann «WWII Axis Boobytraps and Sabotage Tactics», Osprey Publishing.

[14] В. Г. Бойченко, В. Г. Смеликов «Мастяжарт – ГСКБ-47 – ФГУП «ГНПП «Базальт». М.: Издательство НО «Ассоциация «Лига содействия оборонным предприятиям», 2011 г.

[18] FM 5-325 “Enemy Land Mines and Booby Traps” War Departament, 19.04.1943 г.

[19] Капитан П. Горбунов «Применение мин- сюрпризов японцами», Сборник «Войсковая разведка». Выпуск №14 1946г.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Взрывные устройства периода Второй Мировой войны, замаскированные под предметы бытового и военного обихода. Часть II

ВВ- взрывчатое вещество.

Прошу заметить. что в данном случае речь идет не о ВУ в виде спичечного коробка (вроде немецких, упомянутых в предыдущей части, и отечественных мин МС-1), а именно спички (sic!). К сожалению, фотографий данного «сюрприза» найти не удалось, однако его описание содержится приказе начальника штаба инженерных войск 69 армии (1-й Белорусский фронт) от 07.05.1945 г. [7].

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

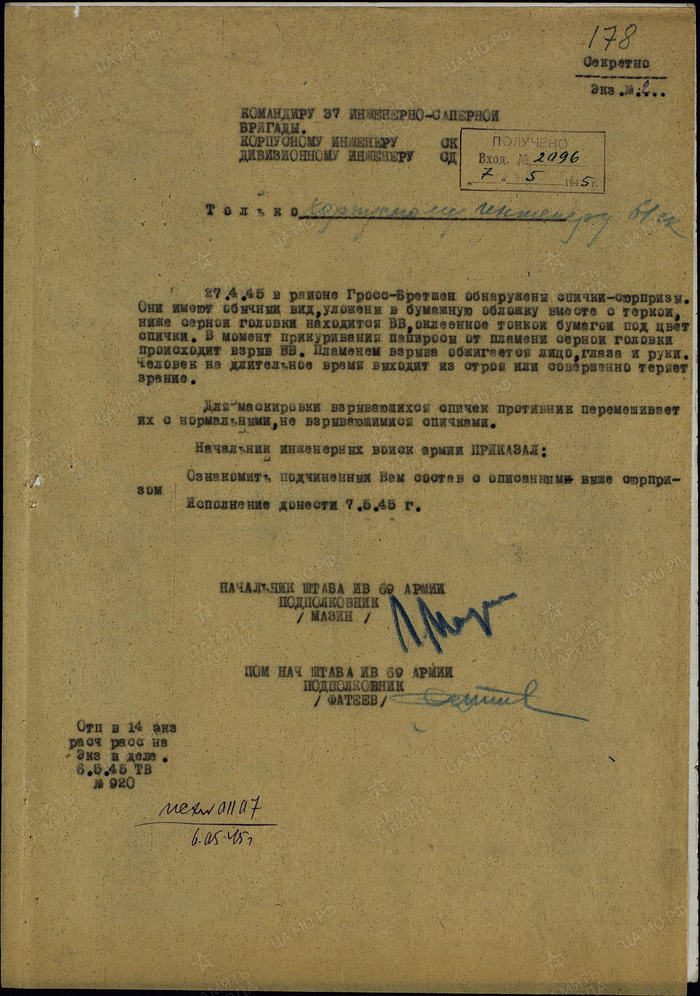

Приказ начальника ИВ 69 армии [7].

Для маскировки взрывающихся спичек противник перемешивает их с нормальными, не взрывающимися спичками».

2. Взрывающиеся канцелярские принадлежности.

А) «автоматические» карандаши [8][12][16]. Описание и рисунок содержатся в приказе Начальника инженерных войск Красной Армии от 03.03.1945 г №1152018-с. Данные «сюрпризы» обнаруживались в полосе действия 2-го Белорусского и 4- го Украинского фронтов.

ВУ имело предохранитель в виде стебля ударника.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Приложение к Приказу №1152018-с от 03.03.1945 г. [8].

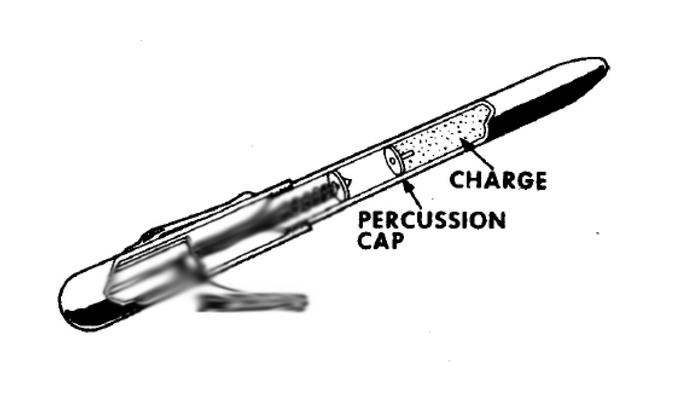

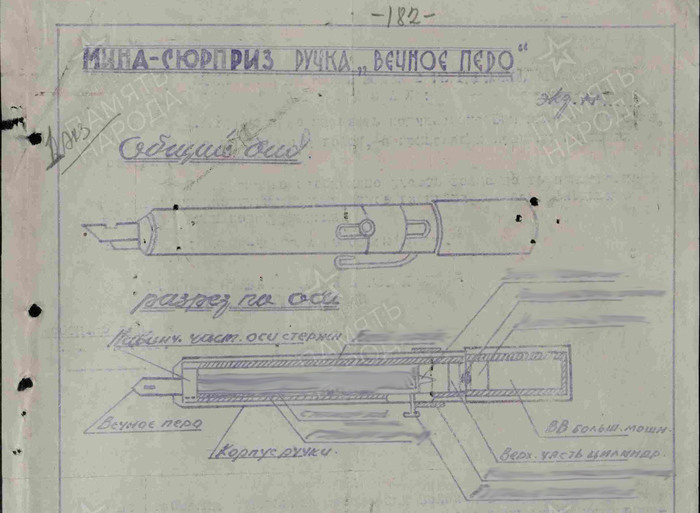

Б) авторучки типа «вечное перо» [11][12]. Обнаружение подобных устройств зафиксировано в полосе действия 4-го Украинского фронта и отображено в Приказе Начальника инженерных войск 4-го УФ от 15.03.1945 г. №0531 [10]

Устройство напоминало вышеописанный «карандаш» с той разницей, что срабатывало при нажатии на «клапан» в «середине «ручки», при этом вместо выдвижения «пера» освобождался ударник.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Приложение к Приказу №0531 от 03.03.1945 г.

При подрыве обоих описанных устройств держащий их человек лишался 3-4 пальцев, а иногда- и кисти целиком. [11][12].

Также взрывающиеся авторучки описаны в американском пособии FM 5-31 «Boobytraps, Mines and Mine War», Department of the Army, 1965 [5]- хотя изображение в нем и отличается от отечественных источников.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

3. ВУ, замаскированные под предметы личной гигиены.

А) Крем для бритья [9]. Упоминается в разведывательном бюллетене 13-й Армии (Брянский фронт) от 05.02.1942 г. (изображение отсутствует). По описанию ВУ представляло собой контейнер желтого цвета высотой около 10 см и имело взрыватель терочного типа (аналогичный гранатам М-39), срабатывавший при отделении крышки и неосторожном вытягивании нити. Мина относилась к обезвреживаемым.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

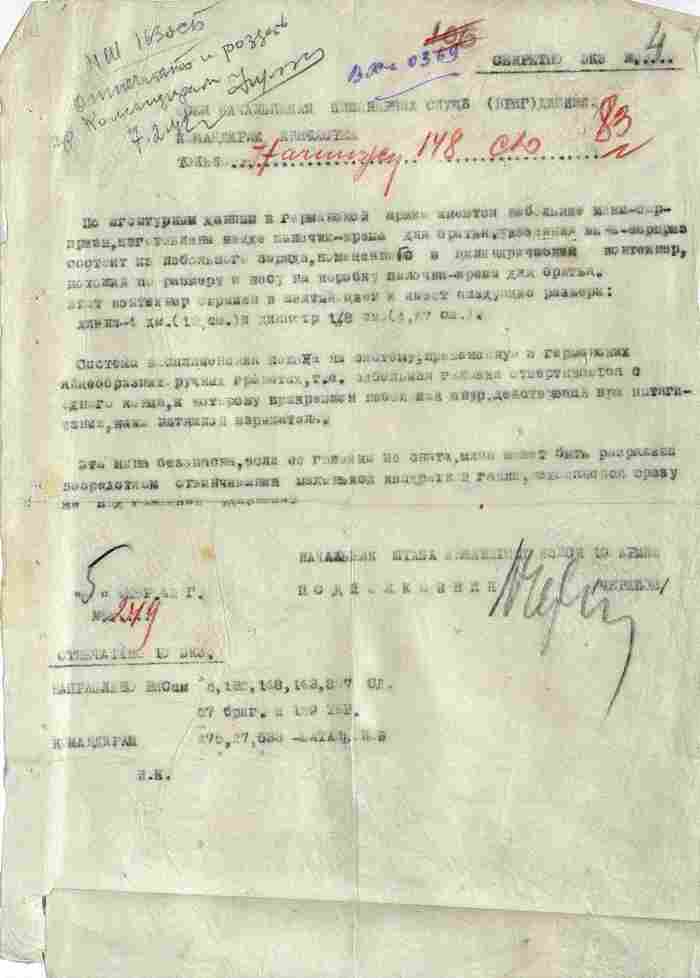

Бюллетень от 05.02.1942 г. [9] (прошу прощения за качество, но другого экземпляра не имеется).

Б) Мыло [13]. В данном случае правильнее говорить не о ВУ, а, скорее, о замаскированном контейнере для ВВ. Данные контейнеры использовались как немцами, так и японцами. Упоминаются маркировки двух типов:

— «Bourgois»- с одной стороны и «Made in England»- с другой (фугасного действия);

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

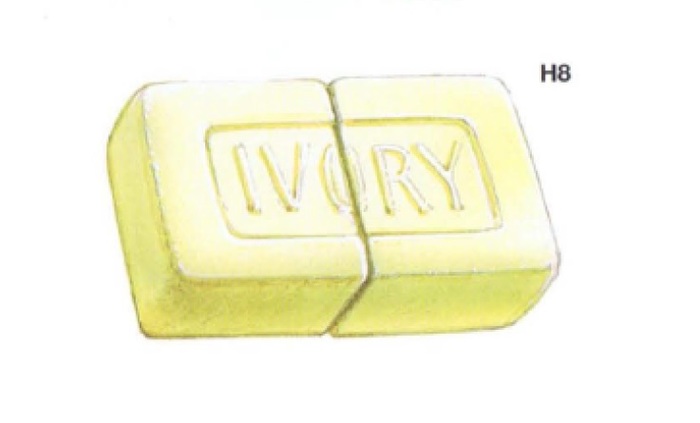

Контейнер для ВВ в виде куска мыла «Proctor&Gamble».

Вес контейнера составлял 14 унций (400 гр.).При помещении в воду через сутки на поверхности «куска мыла» образовывался «шов», по которому контейнер разделялся на 2 части, обнажая заряд ВВ в металлическом корпусе [13].

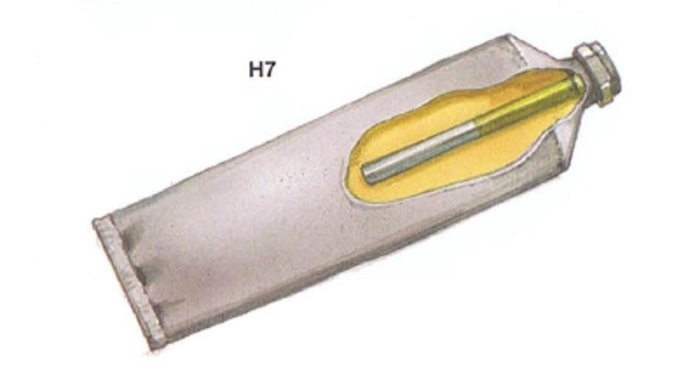

В) Тюбик с зубной пастой. [13]. В отличие от предыдущего образца- полноценное ВУ, весом около 4 ¼ унции (120 гр.)., с взрывателем терочного типа, имевшим замедление в несколько секунд.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

ВУ в виде тюбика пасты.

Примечание. Также в статье посвященной, деятельности отдела B1C британской контрразведки MI5 [4], встретилось фотография, на которой якобы изображены ВУ в виде одежной щетки и помазка для бритья (к сожалению, без разреза).

4. Продукты и напитки. [4][5][10][13]. В данном случае, как и в случае с кусками мыла, правильнее говорить о о замаскированных контейнерах для ВВ. т.к. взрывателями они не оснащались. Как правило, выполнены данные контейнеры были в виде консервных банок, причем маркировки могли быть самые разные. Под бумажной этикеткой находилось гнездо для установки взрывателя, которое можно было обнаружить на ощупь. Использовались как немцами (в качестве ВВ использовался тротил)- например, в Италии в и на Восточном фронте в 1944, так и японцами- на тихоокеанском театре боевых действий (ВВ- RDX, он же гексоген).

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

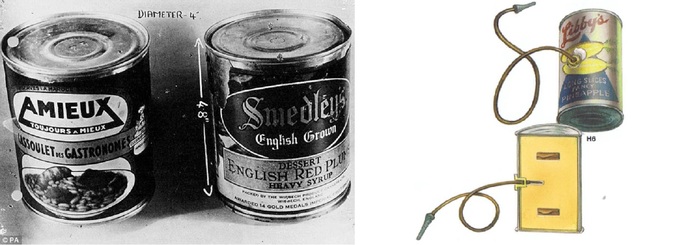

Контейнеры для ВВ в виде консервов. Слева- немецкие, изъятые британской MI5, справа- японского производства, сделанные в Маниле [4][13].

Наряду с консервными банками, встречались и брикеты тола, замаскированные под упаковки горохового концентрата [10] и снабженные гнездом для взрывателя (см. приказ командира 150 стрелковой дивизии от 21.11.1944).

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

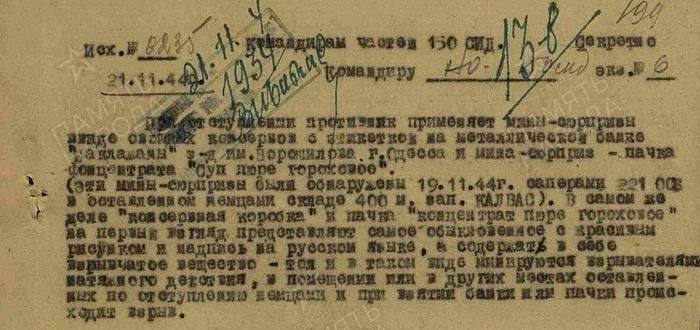

Приказ командира 150 СД [10].

Что касается напитков, то американское TM 5-31 [5] содержит описание немецкого ВУ с виде бутылки спиртного, наполненной жидким ВВ и снабженным взрывателем терочного типа, срабатывающим при вытаскивании пробки. Встречается упоминание о применении заминированных бутылок виски и японцами в 1943 г.[13].

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

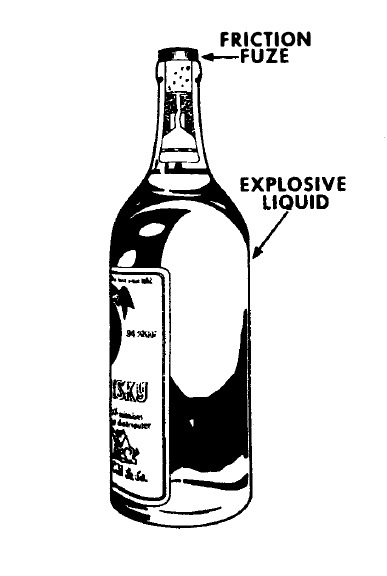

ВУ в виде бутылки спиртного [5].

5. ВУ в виде куска угля. [4][13][14][15]. Подобные «угольные мины» использовались как немцами и японцами, так и СССР и его союзниками, и кто был «первопроходцем», сказать сложно. Впрочем, точно известно, что созданная в отечественном ГСКБ-47 (ныне ФГУП «ГНПП «Базальт») подобная мина носила название УМ.

Взрывное устройство представляло собой полый кусок угля, внутри которого помещался заряд ВВ (в случае с отечественной миной УМ- тротила). Также имелось отверстие для размещения детонатора. Масса заряда ВВ составляла от 50- 250 гр. ВВ (для большего заряда требовался бы слишком большой кусок, что могло бы привлечь нежелательное внимание противника). Например, японские «угольные мины» имели размер

Устройство предназначалось для подбрасывания в кучу угла, используемого в качестве топлива- например, в тендер паровоза.

Примечание. В ряде отечественных источников встречал мнение, что отечественная мина УМ детонатора не имела и необходимые для подрыва ВВ условия создавались самой топкой, куда попадало в итоге устройство. Но… дело в том. что практически на всех снимках подобных ВУ, включая отечественные, видно отверстие для детонатора.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

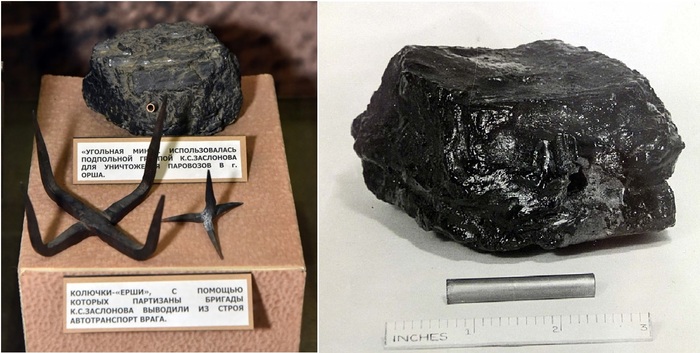

«Угольные» мины. Справа- отечественная УМ, слева- немецкая (снимок сделан в контрразведке MI5).

6. ВУ в виде предметов военного обихода.

А) «Фляга в чехле» [5]. В ТМ 5-31 имеется описание немецкого ВУ, замаскированного под флягу в матерчатом чехле. Фляга имела «двойное дно» и частично заполнялась водой, поэтому при поднятии могла издавать характерное булькание. Взрыватель- терочного типа, срабатывающий при открывании крышки. Радиус поражения составлял от 3 до 5 ярдов (2,7- 4.5 м).

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

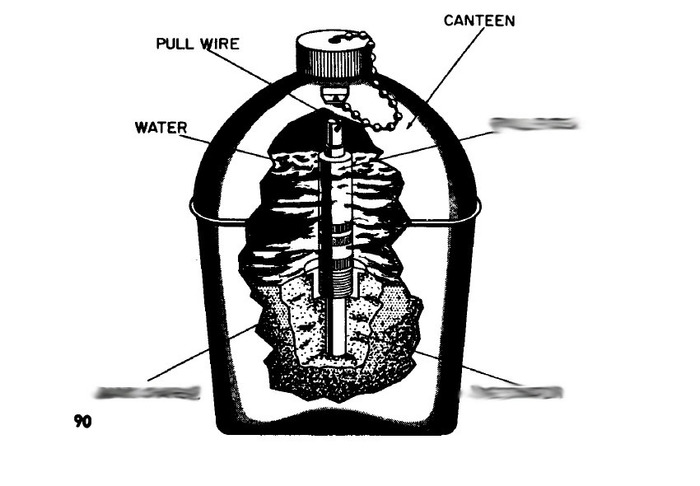

ВУ, замаскированное под флягу в чехле [5].

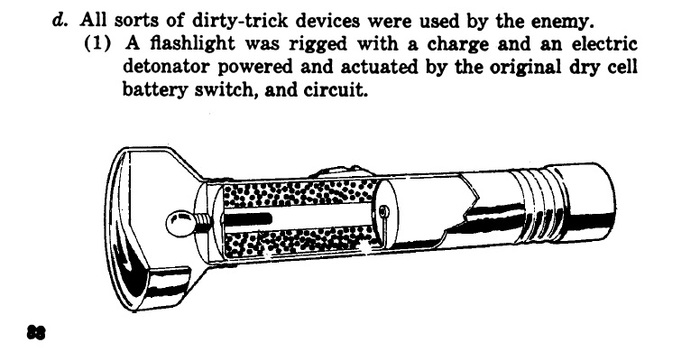

Б) «Фонарь»— там же [5]. ВУ имело электрический взрыватель, срабатывающий при нажатии на кнопку включения. Зафиксировано также применение данных устройств японцами на Тихоокеанском ТВД в августе 1943 г [13].

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Схема из американского ТМ 5- 31[5].

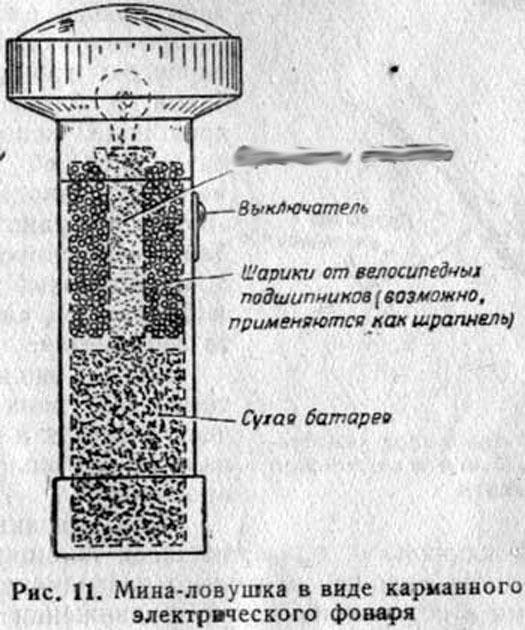

Об этом же упоминается в статье капитана П. Горбунова в сборнике «Войсковая разведка» от 1946 г. [19]

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

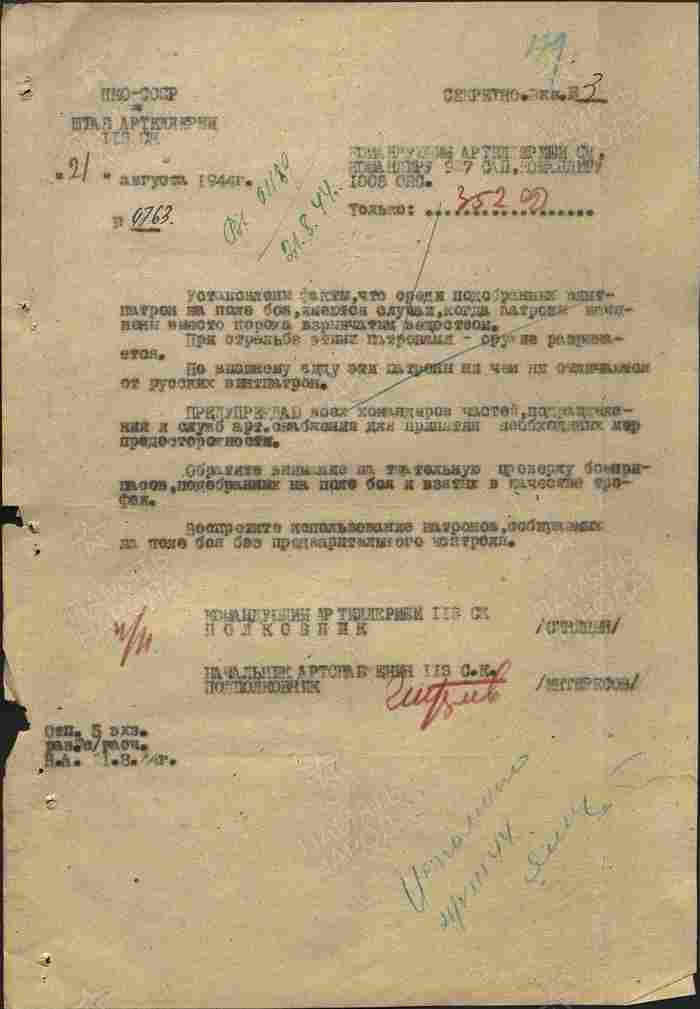

В) Взрывающиеся трофейные боеприпасы [13][17]. Представляли собой либо ящики, маркированные как боеприпасы (применялись против союзников в Италии в октябре 1944 г.) [13], так и патроны, в которых заряд пороха был заменен на ВВ. Последние описаны в приказе командующего артиллерией 113 стрелкового корпуса от 21.08.1944 № 4763

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Приказ НА 113 СК от 21.08.1944.

На этом с известными мне на данный момент немецкими ВУ закончу, пожалуй. В третьей, последней части будут рассмотрены еще 2 японских замаскированных ВУ, 1 итальянское, и затем- перейдем к еще не упомянутым отечественным.

Спасибо всем читателям за внимание и терпение!

[5] TM 5-31 «Boobytraps, Mines and Mine War», Department of the Army, 1965

[13] Gordon L. Rottmann «WWII Axis Boobytraps and Sabotage Tactics», Osprey Publishing.

[14] В. Г. Бойченко, В. Г. Смеликов «Мастяжарт – ГСКБ-47 – ФГУП «ГНПП «Базальт». М.: Издательство НО «Ассоциация «Лига содействия оборонным предприятиям», 2011 г.

[15] Каталог инженерных боеприпасов ГСКБ-47

[18] FM 5-325 “Enemy Land Mines and Booby Traps” War Departament, 19.04.1943 г.

[19] Капитан П. Горбунов «Применение мин- сюрпризов японцами», Сборник «Войсковая разведка». Выпуск №14 1946г.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Взрывные устройства периода Второй Мировой, замаскированные под предметы бытового и военного обихода. Часть I

Доброго времени суток, дорогие мои читатели! Накопилось у меня приличное количество материалов по различным «девайсам» данного рода, и решил я опубликовать их, не вдаваясь в подробности их устройства (посему некоторые снимки будут заблюрены и о детальное их устройство рассмотрено не будет- несмотря на то, что вся информация взята из открытых источников). Как правило, все подобные ВУ выпускались малосерийно (от десятков до нескольких сотен устройств) и все их многообразие рассмотреть я, конечно же, не смогу- ибо фантазия человека в создании средств уничтожения себе подобных неистощима.

Будут рассмотрены устройства, выпущенные как «странами Оси», так и союзниками.

А начать хотелось бы с одной истории, всплывшей в английской прессе относительно недавно- около 6 лет назад.

«Спасти Черчилля. Четверо против диверсантов».

Сразу после начала Второй Мировой перед службой контрразведки Великобритании MI5 встала задача противостояния немецким диверсантам и местным саботажникам из «пятой колонны». Один из отделов, носящий наименование B1C- «взрывные устройства и противостояние саботажу»- возглавила весьма примечательная личность- лорд Виктор Ротшильд.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Виктор Ротшильд- магнат, плейбой и… контрразведчик.

Выходец из богатейшей семьи банкиров, 3-й барон Ротшильд, Виктор был незаурядной личностью- спортсмен, ученый, плейбой, и как это ни удивительно, марксист (по крайней мере, в молодости), друживший с членами «кембриджской пятерки», он обладал незаурядной личной храбростью. Так, произведенный в подполковники Ротшильд лично разминировал несколько взрывных устройств с замедлением (после того, как один из офицеров ВМФ подорвался при подобной попытке), которыми были заминированы британские корабли- ВУ* были обнаружены после их захода в нейтральные порты [3]. Причем все время, пока он разминировал мину, Виктор вел «прямой репортаж» по телефону, описывая каждое свое действие- чтобы в случае его гибели последователи не повторили его ошибок. За это Виктор Ротшильд был награжден орденом Короля Георга [3].

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

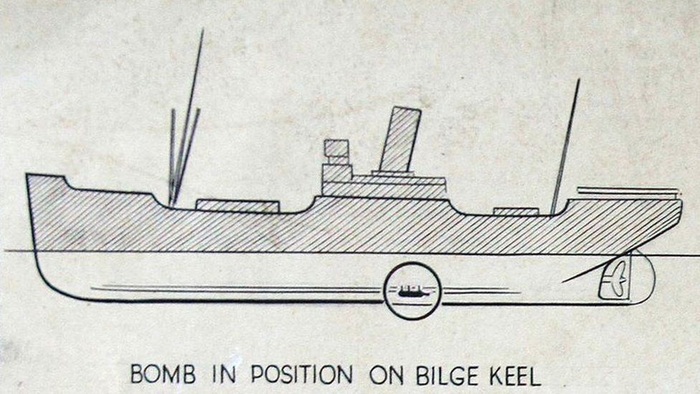

Рисунок заминированного противником британского корабля. Автор рисунка- художник Лоуренс Фиш.

Впрочем, то, что Виктору приходилось разминировать немецкие «сюрпризы» своими руками, неудивительно- весь его отдел состоял из трех человек- самого Виктора, его секретаря Терезы Клей (впоследствии эти обязанности стала выполнять жена самого Ротшильда) и отставного детектива Скотленд- Ярда Дональда Фиша. По- первости не хватало оборудования, не хватало персонала, не было даже учебных пособий, с помощью которых можно было бы ознакомить саперов с использующимися немцами и саботажниками взрывными устройствами. Впрочем, вопрос с пособиями вскоре частично решился…[3].

В мае 1943 г. от агентов разведки Виктору Ротшильду поступила информация о том, что немцы через своих агентов на территории Британии собираются совершить покушение на членов «военного кабинета министров» и самого Уинстона Черчилля весьма экзотическим способом- с помощью взрывных устройств, замаскированных под плитки шоколада. ВУ представляло из себя заряд ВВ с тонкой оболочке из настоящего шоколада марки «Peter’s»; общий вес устройства составлял около фунта (450 гр.)

Описание было весьма приблизительным, и Ротшильд опять столкнулся с тем, что доводить эту информацию на словах было неудобно. Но тут его внезапно выручил детектив Дональд Фиш- по его словам, его сын, талантливый художник- самоучка, вполне мог бы помочь при создании учебных пособий [3].

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Лоуренс Фиш, в будущем- достаточно известный художник.

*ВВ- взрывчатое вещество.

Ротшильд немедленно направил из своего офиса письмо с просьбой о помощи.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Письмо Виктора Ротшильда к Лоуренсу Фишу, написанное в бункере под Уайт Холлом.

Лоуренсу Фишу, эсквайру.

Я прилагаю очень плохой набросок, сделанный кем-то, кто видел одно из устройств. Оно обернуто в обычную черную бумагу с золотыми буквами, сорт- «Peter’s».

Прилагаемый рисунок просьба вернуть.

Искренне Ваш, Лорд Ротшильд».

Вскоре Виктор получил желаемый рисунок, и был им настолько восхищен, что прикрепил одну копию в своем кабинете и предложил будущему известному художнику Лоуренсу Фишу долговременное сотрудничество- причем платил ему из своего кармана, благо денег у члена клана Ротшильдов хватало (и этот был не первый и не последний случай, когда Виктор оплачивал нужды армии) [3].

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

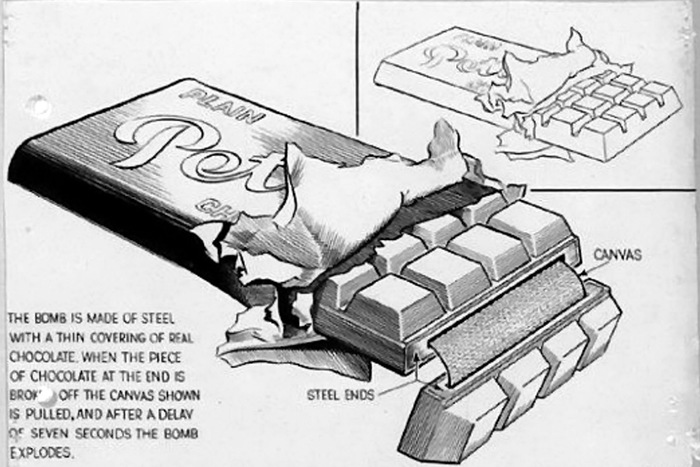

Рисунок ВУ в виде плитки шоколада. Автор- Лоуренс Фиш.

Примечание 1. Честно говоря, я несколько сомневался в существовании подобного взрывного устройства- уж больно оно экзотично выглядит. Однако, вскоре столкнулся с его изображением в пособии для американской армии TC 5-31 «Boobytraps, Mines and Mine War»- наряду с изображениями других подобного рода мин- ловушек, использованных немцами.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

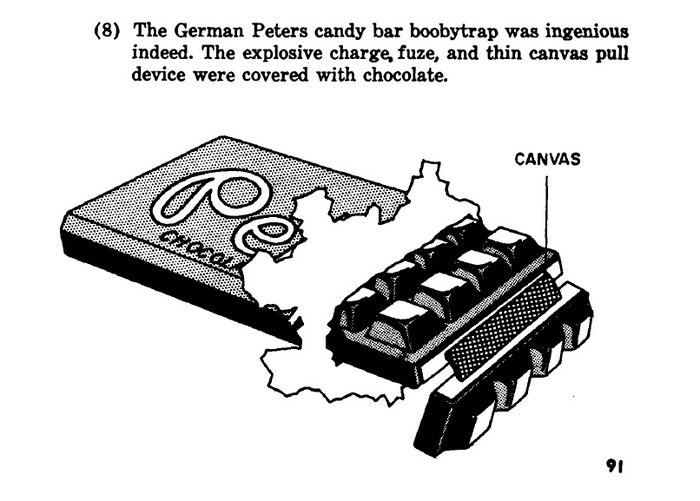

Рисунок из пособия TC 5-31 «Boobytraps, Mines and Mine War», Department of the Army, 1965 [5].

Среди прочих взрывных устройств, предназначенных для проведения диверсий и изображенных Фишем, были:

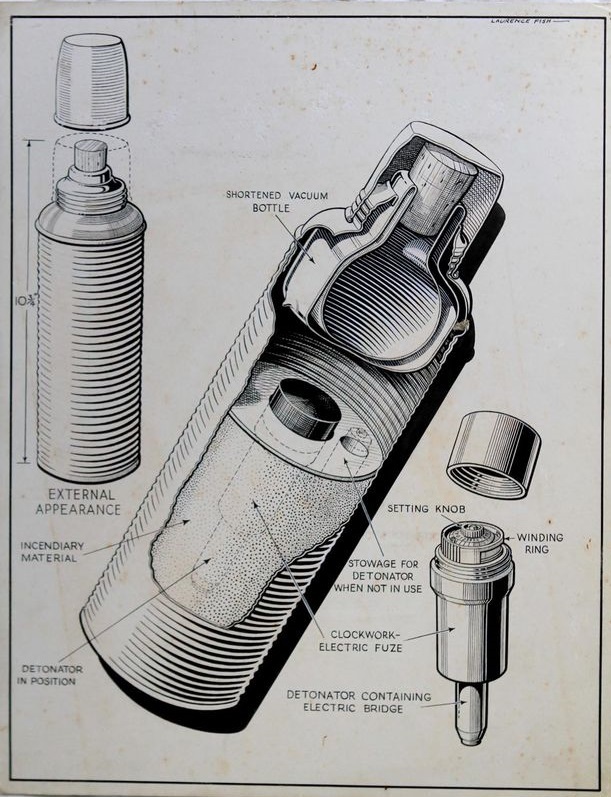

1. Зажигательное ВУ в виде термоса с часовым механизмом. При этом в верхней части термоса для придания внешнего сходства с обычным термосом была даже емкость, заполняемая жидкостью. При приведении в боевое положении термос раскручивался на две части, из специального гнезда в ВВ извлекался детонатор и присоединялся к взрывателю; после чего на часовом механизме выставлялся необходимый временной интервал, взрыватель с детонатором устанавливался на место и закрывался защитной крышкой.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

2. ВУ в виде бачка для еды. Устройство внешне выглядело, как стандартный бачок, в котором доставлялась пища в британских войсках. Бачок был снабжен двойным дном. Часть «фальшивого дна» сдвигалась для установки детонатора (опять- таки, с замедлением) и заряда ВВ.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

ВУ в виде бачка для пищи.

3. «Канистра с машинным маслом», также с фальшивым дном. Верхняя часть заполнялась настоящим маслом. Детонатор располагался снизу.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

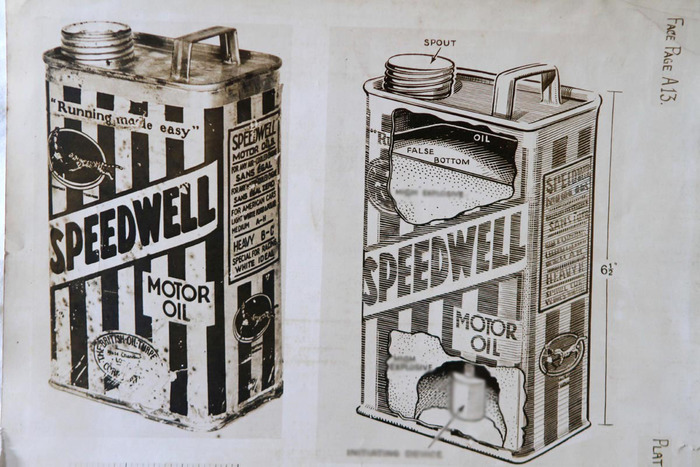

ВУ в виде канистры с машинным маслом.

4. «Спичечный коробок». Весьма сложное устройство с возможностью как почти мгновенного взрыва (с замедлением в несколько секунд), так и отложенного на несколько часов- все зависело от того, какой из двух огнепроводных шнуров сверху поджигался. Также наличествовало предохранительное устройство.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

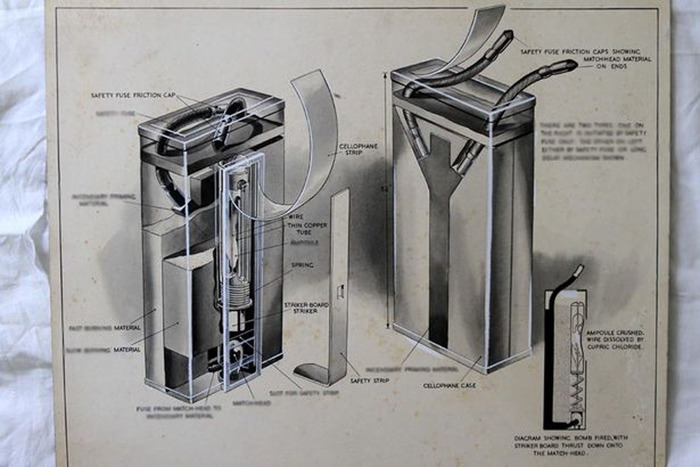

ВУ, закамуфлированное под спичечный коробок.

5. Также Лоуренс изобразил несколько видов самодельных взрывателей с замедлением (выкладывать рисунки я не буду, так как исказить детали их устройства практически невозможно).

а) взрыватель с использованием гороха или прочих семян. Минусом устройства являлось то, что выставить точное время замедления было весьма затруднительно.

Примечание 3. Взрыватель подобного устройства описан и в американском TC 5-31 «Boobytraps, Mines and Mine War», Department of the Army, 1965 [5].

б) часовой механизм взрывателя, изготовленный из карманных часов.

Примечание 4. Описан также в американском TC 5-31 [5].

Всего Лоуренс Фиш, ставший в начале 50-х достаточно известным художником, за время сотрудничества с Ротшильдом сделал около 25 подобных наглядных пособий, и почти все они считались утерянными. Лишь после смерти Фиша в 2009 г. в возрасте 89 лет, дочь лорда Ротшильда Виктория обнаружила их в документах отца и поделилась своим открытием с вдовой Лоуренса, Джин Брей [3].

P.P.S. Что касается прочих немецких замаскированных ВУ, а также японских, итальянских и отечественных- пожалуй, отложу это до следующей части (если она будет…).

[5] TC 5-31 «Boobytraps, Mines and Mine War», Department of the Army, 1965

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

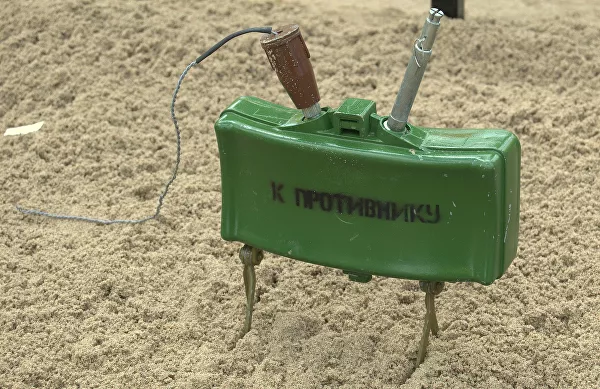

Противопехотная осколочная мина направленного поражения МОН-50 была разработана в 1960-х — 1970-х годах и до сих пор остается одной из самых эффективных. Ее можно устанавливать на грунт, в снег, у входов в помещения, крепить на деревьях. Подрыв мины производит оператор с пульта управления при появлении противника в секторе поражения или при задевании натяжного датчика взрывателя. Все живое в секторе по горизонту 54 градуса и на высоте от 15 сантиметров до 4 метров «выкашивают» 540 поражающих элементов.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

МОН-50 идеальна при организации засад на пути следования колонн противника. Семьсот граммов взрывчатого вещества и сотни поражающих элементов способны вывести из строя даже армейский грузовик. А чтобы точно рассчитать сектор поражения, минер может воспользоваться специальным прицельным приспособлением в верхней части «монки».

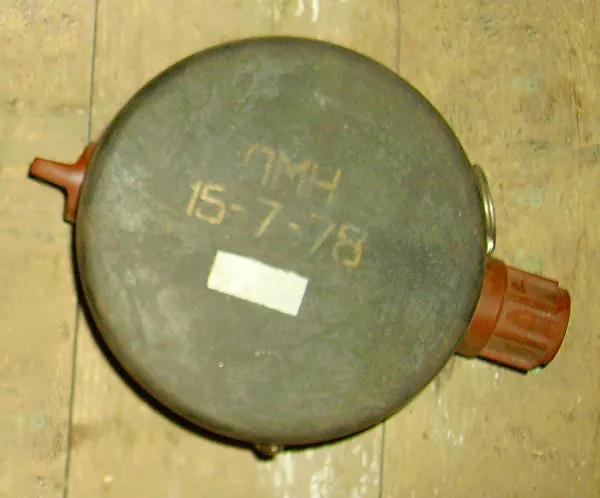

Нажимная противопехотная мина ПМН стоит на вооружении инженерно-саперных подразделений Российской армии с 1950 года, а также ряда стран СНГ и дальнего зарубежья. «Черная вдова», как ее прозвали во время войны во Вьетнаме американские военные, является довольно мощной фугасной миной. Она не снаряжается поражающими элементами, повреждения цели наносит взрывчатое вещество — 200 граммов тротила. Небольшой вес изделия (550 граммов) позволяет подразделению саперов набрать этих мин с запасом и быстро превратить широкий участок местности в непроходимое «болото» для пехоты противника.

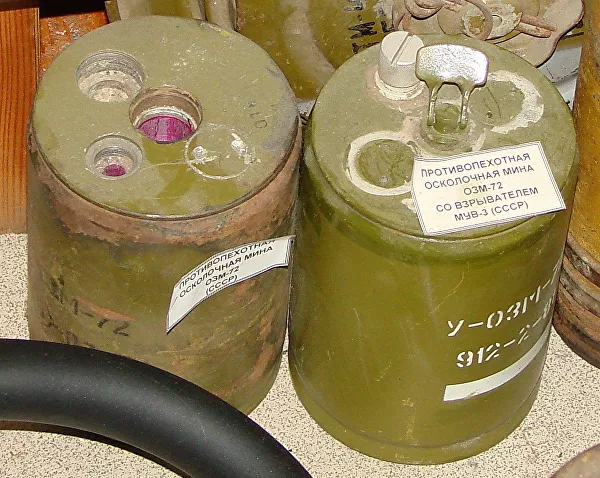

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

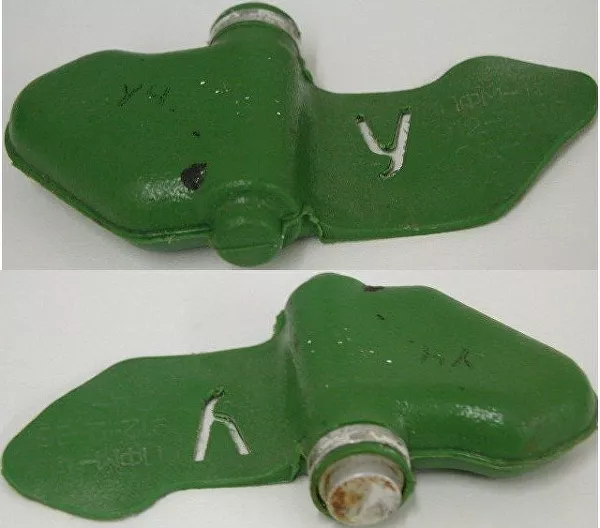

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Взрыв мины происходит при обрыве любого из четырех проводов. Радиус сплошного поражения — до 16 метров. ПОМ-2 обеспечивает круговое поражение целей. При этом снять ее невозможно — «Отек» является неизвлекаемым и необезвреживаемым.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Хорваты-затейники

Сцуко, это ж надо было додуматься!

Экшон начинается с 1:10

Война в Хорватии, оборона Ливно, 1746 метров над уровнем моря. Скорее всего, 1992 год.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

«Песнь дыма и пламени». Огневые фугасы и прочие зажигательные инженерные боеприпасы и заграждения. Часть I

«Специалисты радиационной химической и биологической защиты и военные инженеры Центрального военного округа создали управляемые поля огневых фугасов в целях прикрытия флангов наступающей ударной группировки войск (сил) в рамках стратегического командно-штабного учения «Центр-2019».» (из репортажа ТВ «Звезда» от 20.09.2019 г.)

Огневые фугасы, фугасные огнемёты и создаваемые с их помощью огневые инженерные заграждения имеют достаточно длинную историю. Единичные случаи использования огневых фугасов отмечались еще в Первую Мировую [2]; в этот же период был создан первый фугасный огнемет (кстати, инженерами российской армии; но об этом позже). Во Вторую Мировую ОФ и ФОГ использовались весьма активно, как в обороне, так и в наступлении. И несмотря на почтенный возраст, данный вид инженерных боеприпасов отнюдь не собираются списывать со счетов (как в РФ, так и за рубежом).

1. Импровизированные огневые фугасы

1.1. Общее устройство.

Что же такое огневой фугас?

Под «огневым фугасом» понимается сочетание зажигательного вещества (или их смеси) с взрывчатым, устанавливаемым так, что при подрыве последнего воспламеняется зажигательное вещество, которое чаще всего применяется в жидком виде (импровизированные и штатные огнеметные смеси, самовоспламеняющиеся вещества) и иногда в твердом (фосфор). Взрывчатого вещества берется столько, сколько требуется для того, чтобы выбросить на поверхность земли и поджечь зажигательную смесь, не распыляя ее и не разбрасывая в большом радиусе, а также создать, при необходимости, концентрированный огненный факел [1][2].

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Управляемый и неуправляемые огневые фугасы.

Слева- огневой фугас в неуправляемом варианте: 1 – провод к запальной (подрывной) машинке; 2 – корпус фугаса; 3 – пробка для заливки; 4 – стакан для запального и рассеивающего заряда; 5 – запальный или рассеивающий заряд; 6 – зажигательное вещество (смесь веществ); 7 – метательный заряд; 8 – электрозапал; 9 – маскировка и уровень земли.

Справа- управляемый огневой фугас: 1 – емкость с зажигательным веществом; 2 – заряд ВВ; 3 – упрощенный взрыватель; 4 – выдергивающаяся предохранительная чека; 5 – уровень земли; 6 – проволока, выдергивающая чеку при задевании; 7 – детонатор; 8 – направляющий блок.

Обычно огневой фугас приводится в действие или автоматически при проходе неприятельских частей через место расположения фугаса (в этом случае он играет роль обычной мины, только огненной), или же при помощи электроподрывной машинки и электрозапалов или детонаторов (в этом случае он играет роль управляемого минного поля) [1][2].

Обычно применяются фугасы емкостью 6-15 л жидкой зажигательной смеси. В больших огневых фугасах количество зажигательного вещества может доходить до 100 кг и более.

В качестве огнесмесей могут применяться [5] :

— импровизированные огнесмеси (см. описанные ниже огневые фугасы британской Home Guard) на основе нефтепродуктов;

В качестве ВВ, используемого для выброса огнесмеси могут в различных известных образцах были использованы:

Огневые фугасы применяются при защите оборонительных рубежей укрепленных районов и т. д. Помимо психологического воздействия на наступающего, горящая масса зажигательной жидкой смеси, падая, осыпает дождем горящих капель обмундирование солдат и создает первичное (огнесмесью) и вторичное (загоревшимися элементами обмундирования, снаряжения, местными предметами) огневые поражения, воздействуя одновременно и морально.

Что будет если человек наступит на противотанковую. Смотреть фото Что будет если человек наступит на противотанковую. Смотреть картинку Что будет если человек наступит на противотанковую. Картинка про Что будет если человек наступит на противотанковую. Фото Что будет если человек наступит на противотанковую

Подрыв огневого фугаса во время совместных учений 1-й дивизии Корпуса морской пехоты США и военнослужащих ОАЭ «Ятаган пустыни» в 2014 г. в Калифорнии [4]

1.2. Огневые инженерные заграждения.

Огневым инженерным заграждением (огневой преградой) называется искусственная огневая завеса или препятствие, создаваемые обороняющейся стороной при помощи зажигательных веществ на пути движения неприятеля.

Одним из способов создания огневых преград является как раз размещение перед линией обороны расположенных вблизи друг от друга серий замаскированных огневых фугасов.

Огневая преграда в основном играет роль временно труднопреодолимого огневого рубежа и подавляюще действует на наступающую сторону [1][2].

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
