Что будет если порвется цепь грм
Чем грозит обрыв цепи ГРМ?
Жизненный цикл цепи ГРМ:
1. Нормальное рабочее состояние
2. Начинает растягиваться
3. Перескакивает или обрывается
Если на этапе перескока ещё есть надежда, что история закончится простой заменой, то с обрывом маловероятно, скорее всего потребуется более серьёзный ремонт.
⠀
Самое страшное последствие обрыва — загиб клапанов, для того, чтобы понять произошло это или нет, надо снять клапанную крышку.
⠀
Дело в том, что если обрыв цепи случается во время работающего двигателя, то распредвалы моментально останавливаются, при этом некоторые клапана остаются в открытом состоянии, а коленвал с шатунами и поршнями ещё какое-то время движутся по инерции. В результате, поршень ударяет в открытый клапан и в лучшем случае гнёт его, а в худшем пробивает поршень. В итоге капитальный ремонт или замена мотора.

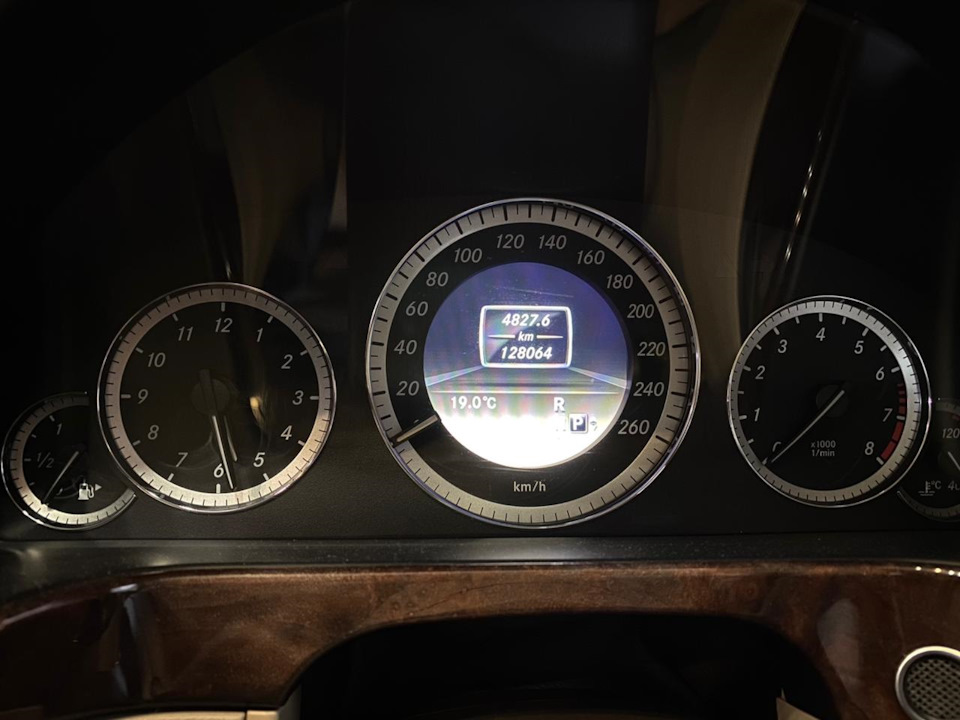

Недавно была ситуация: девушка привезла Mercedes w212 1.8т на ТО, при диагностике обратили внимание, что цепь сильно растянута и ситуация близка к критичной, о чем и предупредили. Денег на ремонт не было, мы дали рекомендацию поставить машину и не ездить. Проходит два дня и Mercedes привозят на эвакуаторе «ехала, ехала и заглохла, запустить не получилось». Девушке очень повезло, цепь перескочила на пару зубьев и клапана целы, в результате поменяли систему ГРМ и больше ничего не потребовалось.
Mercedes, который на фото, привезли из другого сервиса, тоже ехал и встал, компьютерные ошибки по синхронизации распредвала с коленвалом (может означать просто растянутую цепь, неисправность муфт распредвалов, неисправность электронных датчиков положения), надо снимать клапанную крышку и смотреть в чем дело, в том сервисе не захотели с этим разбираться.
Мы сняли датчик распредвала и покрутили стартер, стартер крутится, распредвал стоит на месте, так не должно быть и значит, как минимум, обрыв цепи.
От дальнейшей диагностики владелец отказался и увёз машину на эвакуаторе.
⠀
Если слышите при запуске «звон монет», то не откладывайте диагностику на «завтра», история может закончиться слишком печально.
Цепь ГРМ: она правда не ломается?
Обрыв цепи ГРМ: симптомы, профилактика, замена
Мировой автомобильный маркетинг в течение многих лет повторяет одну и ту же мантру: машины с цепным газораспределительным механизмом более долговечны. И покупатели «ведутся» на эту уловку. В конечном счете цепь рвется, а двигателю требуется капитальный ремонт.
Знайте: ничто не вечно ни под луной, ни под капотом! Времена, когда цепи ГРМ могли ходить миллионы километров, канули в Лету. Вместе со старыми Мерседесами!
Признаки износа цепи ГРМ
Их можно определить двояко: не заглядывая и заглядывая под капот.
Начнем с первого. Самый простой признак – это наличие характерного металлического звука, особенно при запуске холодного двигателя. При росте оборотов он становится трескучим. Другой тип шумов возникает в результате трения натяжителя о направляющие и/или о корпус.
Изношенная и растянутая цепь влияет на смещение фаз, что проявляется в увеличении расхода топлива, некорректной реакции двигателя на увеличение газа. Другой побочный эффект возникает (хотя и не всегда), когда загорается индикатор check engine.
Чтобы точно знать, какова реальная степень износа цепи, снимите клапанную крышку. Лучше это поручить профессиональному механику-мотористу. Плохие новости, если: натяжитель вышел более чем на 2/3, есть люфт на звездочках. Это означает, что цепь пора менять, чтобы избежать дорогостоящего ремонта двигателя.
Профилактика работоспособности цепи ГРМ
Если вы хотите, чтобы цепь «жила» дольше, регулярно меняйте масло. Чем чаще, тем лучше, не обращая внимания на регламент производителя. Если вы используете автомобиль для езды по городу, когда двигатель работает в режиме частого запуска и по большей части на холостом ходу, рекомендуется менять масло в интервале 10 000 км. Помните: нормальное давление масла – залог нормальной работы натяжителя цепи. И не экономьте на масле, лейте только качественное!
Кроме того, состояние цепи во многом зависит от манеры езды. Например, она не любит частые разгоны с низких оборотов. При езде преимущественно по городу лучше отключить систему start-stop. Желательно навсегда.
Замена цепи ГРМ (пошаговые фото)
Во второй части покажем, как выглядит замена привода ГРМ на BMW F31 320d 2012 года (двигатель N47T). Что касается деталей, то, как советуют мотористы, лучше всего обратиться к оригинальным (так называемым OEM) или аналогам – SKF, Dayco, Swag, Febi. Установка дешевого ремкомплекта (например, FAI) – дело рискованное (вопрос к качеству). И это относится ко всем двигателям, не только к N47.
1. Комплект деталей OEM. Детали подбираются по VIN-номеру
2. Подготовка рабочего места и демонтаж кожухов (на фото) и прокладок под капотом. Для справки: зубчатая передача в N47 (а также, например, в B47 и N57) расположена со стороны коробки передач. Чтобы добраться до нее, необходимо разобрать коробку передач или снять двигатель
3. Отсоединяем аккумулятор: для безопасности
4. Сливаем масло из двигателя, потому что на одном из следующих этапов необходимо будет разобрать масляный поддон
5. Снимаем выхлопную систему: иначе не добраться ни до вала, ни до коробки передач.
6. Разбираем приводной вал, чтобы получить доступ к коробке передач. В данной машине установлена автоматическая коробка передач ZF 8HP
7. Чтобы добраться до коробки передач, механик снимает стартер
8. Сливаем масло из коробки передач
9. Наконец, вынимаем трансмиссию
10. Возвращаемся под капот и начинаем разбирать систему подачи топлива
11. Состояние форсунок можно определить визуально
12. После демонтажа крышки клапанов нашим глазам открывается механизм газораспределения: распредвалы, шестерни, верхняя цепь
13. Находим ВМТ поршня на шестернях и ставим замок. Другой замок – на более позднем этапе – встанет на колесо, встроенное в коленчатый вал (нижняя цепь)
14. Для удобства «маневра» подвешиваем двигатель. Привод ГРМ механик заменит снизу, стоя под машиной
15. Откручиваем болты крепления маховика
16. Для большего рабочего пространства немного опускаем переднюю подвеску
17. Аккуратно демонтируем масляный поддон
18. Начинаем замену цепи ГРМ. В двигателе N47 он состоит из двух цепей – верхней и нижней, а также короткой цепи, приводящей в действие масляный насос
19. Сняв нижнюю цепь, обязательно проверяем состояние зубчатого колеса, встроенного в коленвал. В случае его износа (если владелец долго игнорировал признаки вытянутой цепи) придется устанавливать новые, а это нешуточные расходы
20. Натяжители: справа – старый, слева – новый
21. Старая и новая цепи. Разница небольшая, но достаточная, чтобы сразу после запуска холодного двигателя слышались посторонние звуки
22. Установка новых цепей требует практики, соблюдаем момент по затяжке
23. Поддон двигателя ставим на герметик
24. В поддоне заменяем прокладку сливной пробки
Основное дело сделано, остальная сборка в обратном порядке.
В заключение несколько марок двигателей с ненадежной цепью ГРМ
25. 1.2 TCe / DIG-T (Renault, Dacia, Nissan)
26. Итальянские малолитражки 1.3 JTD (Multijet)
27. Разработки Alfa Romeo: 1.9 и 2.2 JTS
28. Двигатели группы Volkswagen :2.7 и 3.0 V6 TDI
29. Mazda: 2.2 MZR-CD
30. Mercedes: 1.6 и 1.8 kompressor
31. Nissan: 1.5 и 1.8 QG
32. BMW (Mini): 1.6 THP, N13, N14/N18
33. Volkswagen: 1.2 T(F)SI, 1.4 T(F)SI (EA111)
Обрыв цепи ГРМ: причины неисправности и последствия для двигателя
Один из видов привода ГРМ в двигателях внутреннего сгорания — это цепь, которая движется по зубчатому колесу коленчатого вала, приводя в движение зубчатые колеса распредвалов. В зависимости от типа двигателя и ряда других факторов, например частоты вращения коленчатого вала, разрыв цепи ГРМ может оказать негативное влияние на работу автомобиля и привести к серьезным последствиям, вплоть до дорогостоящего ремонта двигателя.
В цепном приводе к дополнительным элементам, ответственным за его правильную работу, относятся направляющие (или так называемые успокоители) и гидравлические натяжители. Они призваны повысить эффективность работы двигателя и предотвратить такие последствия износа цепи, как смещение фаз. Система ГРМ — это сеть взаимосвязанных компонентов, поэтому выход из строя одной детали может представлять большую опасность и повлечь за собой неисправность других. В отличие от ремня ГРМ, который может внезапно выйти из строя, если его не заменить в срок, установленный изготовителем транспортного средства, неисправность цепи проявляется гораздо раньше.
«Разрыв цепи ГРМ может привести к повреждению клапанов, поршней, искривлению направляющих, шатунов, распредвалов и даже повреждению головки блока цилиндров двигателя. Все зависит от того, исключен ли в двигателе риск столкновения поршней с клапанами — в ряде агрегатов отсутствие синхронизации в работе ГРМ не приводит к их столкновению. Размер ущерба зависит не только от конструкции блока, но и от частоты вращения коленвала в момент обрыва привода ГРМ. Как правило, чем выше обороты, тем серьезнее повреждение», — объясняет Томаш Охман из компании SKF.
Разрыву цепи — если он не вызван заводским дефектом — предшествует ее чрезмерный износ. Признаки такой неисправности мы распознаем в первую очередь по слишком громкой работе ГРМ на непрогретом двигателе. Звук, который в этом случае сопровождает работу двигателя, напоминает треск или стук, причиной которого, как правило, служит неисправный натяжитель или чрезмерное растяжение цепи, которое нормально работающий натяжитель не в состоянии компенсировать. Это может привести к ударам цепи о корпус, который ее защищает, или об успокоитель. Интенсивность звучания увеличивается вместе с увеличением оборотов коленвала двигателя. Чтобы проверить это, необходимо несколько раз нажать на педаль газа. После прогрева блока до рабочей температуры звук может немного ослабнуть.
Растяжение цепи также может привести к смещению фаз газораспределения, что проявляется в неровной работе двигателя, слабой реакции на добавление газа, а также в более высоком, чем обычно, расходе топлива. Разрыв чрезмерно изношенной цепи происходит обычно в момент ее натяжения, например, при увеличении оборотов на движущемся на подъем автомобиле. Изношенная цепь может разорваться и в случае буксировки автомобилем прицепа большой массы, который создает высокую нагрузку на двигатель и систему передачи крутящего момента. Как же обслуживать цепной привод, чтобы предотвратить возникновение подобных ситуаций?
При выполнении монтажа автомастерские должны помнить о необходимости устанавливать блокировки распредвалов или коленвала (либо и того, и другого одновременно), предназначенные для данной модели двигателя. Установка неподходящего типа блокировки может привести к смещению фаз газораспределения, а также к возникновению в памяти ЭБУ ошибок, относящихся к положению распредвалов и коленчатого вала. В этом случае двигатель будет работать неправильно, а цепь изнашиваться значительно быстрее.
«Большинство цепей ГРМ требует постоянного смазывания, так как они работают в моторном масле, которое питает также гидравлические натяжители. В связи с этим исправность ГРМ напрямую зависит от качества и чистоты масла. Еще один ключевой момент — это использование проверенных запчастей. Например, продукции компании SKF — в состав наших комплектов входят цепь, натяжители, успокоители, шкивы, подшипники скольжения и все необходимые уплотнения и крепёж, что позволяет выполнить комплексную замену с помощью продукции одной компании, без необходимости заказа дополнительных элементов», — резюмирует Томаш Охман.
Обрыв цепи ГРМ: причины неисправности и последствия для двигателя.
Отзыв владельца BMW 5 series (E34) — визит на сервис. Салам алексус. Ехал 70 км.ч. на 4 передаче и мотор заглох. Попытался завести пока катился-безуспешно. Остановился и начал пробывать ещё заводить, стартер крутит, но не заводится (запускается, для особо умных), и доносится какой то металлический стук из мотора (как позже выяснилось это загибались кла…
Если порвалась цепь ГРМ – что будет?
Раньше были двигатели, в которых на поршнях были специальные проточки, их называли «безвтыковыми поршнями». Если происходил обрыв, то клапана падали в эти «проточки» и для двигателя никаких смертельных последствий не было. Но сейчас их не применяют в современных силовых агрегатах, все потому что падает степень сжатия, а соответственно и мощность.
Поэтому в современных моторах нужно обязательно следить за системой ГРМ, и вовремя (а с нашим климатом раньше) менять цепной или ременной привод.
Если этого не сделать, тогда при обрыве клапан могут встретиться с поршнями в верхней точке. В самом безобидном случае их просто погнет, и вам нужно будет покупать новый комплект 8 или 16 клапанов. Расходы здесь пойдут на новую систему газораспределения, это ролики, натяжители, привод и т.д. Нужно будет менять прокладку клапанной крышки, ну и делать это на нормальном СТО.
ЕСЛИ НЕ ПОВЕЗЕТ – то могут пострадать поршни, их банально пробивает. От удара возможен поворот на 90 градусов, тогда «поршневая» может пробить стенку блока, ну или задрать ее! В особых случаях (это было на моей практике), ломало распределительные валы. А если пострадал блок, купить его новый на дорогую иномарку ОЧЕНЬ дорого, а ведь нужно еще и поршни, чтобы все это нормально встало на коленчатый вал и т.д.
У меня есть очень хорошее видео в тему посмотрите
Итог нужно следить за системой газораспределения и тем более, если что-то начало стучать или греметь внутри.
Как распознать и что делать при повреждении цепи ГРМ
Цепь газораспределительного механизма является важным компонентом многих двигателей и практически не требует обслуживания. Но если этот компонент ломается, двигатель может быть полностью выйти из строя. Как распознать повреждение цепи привода ГРМ и на что обратить внимание в случае неисправности.
Типичное отношение автовладельцев к цепи ГРМ следующее: пока она работает, чё её смотреть? Однако, если вдруг с ней что то происходит, возмущению нет предела. — Ведь это же ЦЕПЬ! Потому что результатом часто бывает серьезная поломка двигателя. Кроме того, постоянно идёт риторический спор, что лучше: более дешевым ремень ГРМ или «вечная» цепь. Как же распознать повреждение и что делать в случае неисправности цепи ГРМ?
Задача цепи ГРМ
В двигателе внутреннего сгорания важно, чтобы впускной и выпускной клапаны работали в точном соответствии с коленчатым валом, как в идеально скоординированном оркестре — все партии должны звучать в определенный момент времени. Задачу маэстро в этом случае берёт на себя цепь привода ГРМ. Она передает вращательное движение коленчатого вала на распредвал(ы). Коленчатый вал всегда вращается ровно в два раза быстрее, чем распредвал. Это единственный способ убедиться, что клапаны двигателя открываются и закрываются в нужное время.
Цепь или ремень?
Обслуживание и уход за цепью ГРМ
Большинство производителей не указывают интервалы технического обслуживания для цепи ГРМ — в отличие от ремней ГРМ. Однако это не означает, что срок службы цепи привода ГРМ неограничен. Простая однорядная цепь ГРМ может иметь срок службы около 100 000 километров. Считается, что более прочные двух- и более рядные цепи имеют срок службы до замены до 500 000 километров. Уход за цепью привода ГРМ начинается с банальной проверки уровня масла в двигателе. Проблемы с цепью ГРМ не обязательно связаны с самой цепью. Потому что для бесперебойной работы требуются шкивы, направляющие и натяжители цепи. В более дешевых моделях эти детали обычно изготавливаются из пластика (бакелита), и являются слабым местом системы. Особое внимание уделяется в первую очередь натяжителю цепи. Он должен оказывать легкое давление на цепь, чтобы она плотно и точно проходила через шестерни. Путем точной регулировки с помощью натяжителя цепи можно продлить срок службы цепи привода ГРМ.
Что же может случиться?
Как и любая другая деталь, цепь привода ГРМ подвержена износу из-за механических нагрузок. Со временем (с пробегом) цепь может удлиняться. Удлинение может привести к пропуску отдельных зубьев на шестернях, что обычно приводит к повреждению двигателя. Но даже без пропусков растянутая цепь может метки в ГРМ, что повлияет на работу двигателя. Детали механизма цепного привода ГРМ больше подвержены износу, чем сама цепь. Натяжители цепи и направляющие считаются основными деталями подверженными износу и подлежат замене при пробеге от 100 000 до 300 000 километров, в зависимости от автомобиля. Запасные части цепного ГРМ часто предлагаются в виде полных комплектов для замены цепи привода ГРМ. Они содержат все необходимые детали для замены цепи, натяжителя цепи и направляющих.
Диагностика цепи ГРМ
Громкий хлопок и отсутствует реакция от двигателя: возможно, оборвалась цепь ГРМ. Немедленно остановитесь и отвезите автомобиль в мастерскую. Дребезжание, стук, щелчки: возможно, сломались детали механизма ГРМ или цепь растянута. Немедленно остановитесь и доставьте автомобиль в мастерскую, чтобы избежать возможных повреждений.
Щелчки, горит контрольная лампа двигателя: цепь привода ГРМ может быть растянута (сбились метки ГРМ).
Если вы услышите данные шумы, обратиться в ближайшую мастерскую. В этих случаях не всегда необходима замена цепи. Иногда помогает регулировка натяжителя цепи, чтобы цепь ГРМ снова заработала ровно.
Замена цепи ГРМ
Для замены цепи, двигатель необходимо разобрать со стороны механизма ГРМ, чтобы получить доступ к соответствующим деталям. Обычно это делается на лицевой стороне двигателя, где расположены шестерни коленчатого и распределительного валов. Однако, встречаются моторы, в которых механизм ГРМ располагается в его задней части, поэтому приходится для начала снять КПП. Самостоятельно менять цепь ГРМ рекомендуется только опытным дилетантам. Потому что, малейшие ошибки могут иметь серьезные последствия для двигателя. В специализированных мастерских используются так называемые фиксирующие приспособления, чтобы шестерни не поворачивались в процессе замены.
Порвалась цепь, последствия?
One Love
Туры любой сложности. Ильинка 4 8(495)991-88-58
svetlakoff.ru светильники из европы
Capella 98, Atenza 2.0 2003, Atenza 2.3 2004, Outback 3.0R 2004, Tiguan 2.0 2012 и Outback 2.5 2013
One Love
Туры любой сложности. Ильинка 4 8(495)991-88-58
svetlakoff.ru светильники из европы
а че при таком пробеге цепи ппц? а то у меня 136 и я что то не парюсь…может менять…как вообще проверить нормальная она нет?
Искусственный камень в наличии и под заказ. Опт, розница, возможен бартер. Ищем партнеров.
114 тыщ это сколько на одометре, а сколько скрутили ещё!
Стучит (гремит) цепь ГРМ, на холодную или горячую. Как определить и можно ли ездить
Эта статья будет интересна многим владельцам автомобилей, у которых стоит цепной привод газораспределительного механизма (ГРМ). Суть в том, что рано или поздно под крышкой головки блока, начинается «стук», «лязганье» в общем что-то там гремит. Напрягает это реально сильно! Ведь тут однозначно проблемы с цепью или ее натяжителем, если «проворонить», можно попасть на очень крупный ремонт. С другой стороны, владельцы у которых еще ничего не происходит, мотор работает исправно, хотят знать — а какой он этот шум? ЖЕЛАТЕЛЬНО его услышать, причем самому и на видео. Вот про все это сегодняшняя статья …
СОДЕРЖАНИЕ СТАТЬИ
Я уже много раз писал и говорил — что если порвется соединительный механизм, обычно это цепь или ремень, то можно попасть на очень большой ремонт. В особых случаях легче купить контрактный двигатель, чем ремонтировать этот! Не верите, давайте немного затронем эту тему
Если порвалась цепь ГРМ – что будет?
Раньше были двигатели, в которых на поршнях были специальные проточки, их называли «безвтыковыми поршнями». Если происходил обрыв, то клапана падали в эти «проточки» и для двигателя никаких смертельных последствий не было. Но сейчас их не применяют в современных силовых агрегатах, все потому что падает степень сжатия, а соответственно и мощность.
Поэтому в современных моторах нужно обязательно следить за системой ГРМ, и вовремя (а с нашим климатом раньше) менять цепной или ременной привод.
Если этого не сделать, тогда при обрыве клапан могут встретиться с поршнями в верхней точке. В самом безобидном случае их просто погнет, и вам нужно будет покупать новый комплект 8 или 16 клапанов. Расходы здесь пойдут на новую систему газораспределения, это ролики, натяжители, привод и т.д. Нужно будет менять прокладку клапанной крышки, ну и делать это на нормальном СТО.
ЕСЛИ НЕ ПОВЕЗЕТ – то могут пострадать поршни, их банально пробивает. От удара возможен поворот на 90 градусов, тогда «поршневая» может пробить стенку блока, ну или задрать ее! В особых случаях (это было на моей практике), ломало распределительные валы. А если пострадал блок, купить его новый на дорогую иномарку ОЧЕНЬ дорого, а ведь нужно еще и поршни, чтобы все это нормально встало на коленчатый вал и т.д.
У меня есть очень хорошее видео в тему посмотрите
Итог нужно следить за системой газораспределения и тем более, если что-то начало стучать или греметь внутри.
Почему появляется стук?
Все просто от износа. Выходит из строя либо сам цепной привод, либо его «натяжитель», сейчас как правило он гидравлический, чем-то похож на гидрокомпенсатор.
Сразу хочется сказать про холодный и горячий мотор. На холодную, если масло не соответствует нормам, даже новый «натяжитель» не сможет эффективно закачать его в себя. Бывает это еще при очень сильных холодах, когда смазка становится густой. Тогда цепь будет греметь какое-то время и дальше успокоится. НА «горячую» дело уже в износе, все дело в том, что он уже не может держать давление, либо цепной привод вытянулся на критичную величину.
В любом случае если чувствуете, что появились не нормальные звуки из под капота, нужно срочно ехать и смотреть систему ГРМ.
Как определить, что стучит цепной привод?
Собственно это легко звук достаточно сильный, металлический и чокающий. Многие называют этот звук похожим на работу дизельного мотора, то есть своего рода будет присутствовать — «дизеление». Конечно все будет у меня в видео версии внизу
Как я уже писал сверху, может проявляться в трех стадиях:
Конечно, понять на словах сложно, поэтому внизу советую посмотреть видеоверсию
Можно ли ездить?
Если кратко – НЕТ НЕЛЬЗЯ! Сразу на СТО и ищем причины этой неисправности. Конечно, если цепь гремит не длительное время, у вас есть несколько дней, возможно даже недель. Но опять же, я бы не тянул. Все это может закончиться очень плачевно!
При замене, я также вам не советую экономить – меняем натяжители, цепь, не стоит менять все по отдельности. Как правило, меняется полностью комплект, особенно если пробег у вас действительно большой.
Сейчас видео версия, смотрим
На этом заканчиваю, думаю, моя статья и видео были вам полезны. Искренне ваш АВТОБЛОГГЕР
