Пока компания PowerColor отправляет в продажу видеокарты RX 6700 XT, забывая снять с термопрокладок защитные плёнки, ресурс Igor’sLAB решил обратить свой взор на другую проблему, также связанную с этим типом термоинтерфейса.
Зная о горячем нраве видеопамяти GDDR6X, специалисты сайта показали разобранную видеокарту MSI GeForce RTX 3080 SUPRIM и оценили влияние температур чипов памяти на состояние термоинтерфейсов. Результаты вскрытия показали, что MSI использует в своих топовых моделях GeForce RTX 3080, RTX 3080 Ti и RTX 3090 мягкие термопрокладки с большим уровнем содержанием силикона. Под воздействием высоких температур, неважно вызван он геймингом или майнингом, термопрокладки в указанных моделях склонны к сильному протеканию. Со слов Igor’sLAB процесс протекания может начаться уже через несколько недель или месяцев, в зависимости от режима использования графического ускорителя.
На представленном специалистами фото видны буквально лужи силикона, эффектно бликующие на свету, как будто демонстрирующие технологию рейтрейсинга. Специалисты выдвинули предположение, что производитель использует мягкие термопрокладки, чтобы избежать проблемы чрезмерного давления на чипы памяти, вызывающего постепенное повреждение припоя, связывающего контакты чипа и основной платы, как это ранее случалось с видеокартами серии NVIDIA GeForce RTX 2080 Ti. Более того, вытекание силикона из термоинтерфейса столь обильное, что он растекается по плате и теплосъёмной пластине.
При вертикальной установке видеокарты жидкий силикон может попасть в слот PCI-e, куда устанавливается адаптер, и вызвать размыкание контактов. Потеря термопрокладками жидкого силикона в свою очередь ведет к их затвердеванию и потере ими своих теплопроводящих свойств, что влечёт за собой ещё больший перегрев чипов памяти GDDR6X, вплоть до 110 градусов, когда начинается процесс теплового троттлинга. Для снижения нагрева программные защитные алгоритмы вызывают ограничение нагрузки, снижая производительность видеокарты.
Потекла термопрокладка на Видеокарте
У меня установлена полезная программа с помощью которой можно контролировать удаленно температуру видеокарты, и вообще ноду компьютера, которую можно привязать к оповещателю например телеграмм или почту
вот температура при майнинге не подымается выше 70 градусов на этой видеокарте.
Автор, лучше скажи что за программа у тебя.
Это говно прокладки, интересно по гарантии они проходят или нет.
надо было брать 5 капель
Температура может измеряться у памяти, а значит у проца она может быть градусов на 10 выше.
@moderator нет ли тут реклама?
И так сойдёт
Будьте внимательны при сборке бюджетного ПК
Кореш решил собрать себе компьютер «попроще, но и пошустрее».
Взял плату H310M S2H от Gigabyte, воткнул туда i3 без gpu, m.2 SSD, а в качестве «затычки» купил самую дешёвую GT220 от Afox.
Собирает, включает. Та-дам!! Пенис там ночевал, нет картинки!
Вместе и навсегда
Nvidia снова занялась некромантией
И вернула в продажу GeForce RTX 2060, но уже с 12GB памяти по цене 600–700 евро.
3 декабря — 3December. Всемирный день компьютерной графики
Храните деньги в видеокартах
Майнеры словно саранча
В руки популярного техноблогера Лайнуса Себастьяна (Linus Sebastian) с YouTube-канала Linus Tech Tips попал специализированный графический ускоритель NVIDIA CMP 170HX, предназначенный исключительно для майнинга криптовалюты. Новинка оказалась особенной во всех смыслах.
В отличие от остальных моделей специализированных видеокарт серии CMP, производством которых занимаются партнёры NVIDIA, модель CMP 170HX выпускается непосредственно самой NVIDIA. Карта лишена активной системы охлаждения, поскольку её предназначение — серверные стойки, уже оборудованные нужной системой вентиляции, которая должна отводить тепло от массивного медного радиатора видеокарты. Серверной стойки у блогера не нашлось, поэтому Лайнусу пришлось распечатать на 3D-принтере специальный кожух, а затем установить его на видеокарту вместе с вентилятором для охлаждения компонентов ускорителя.

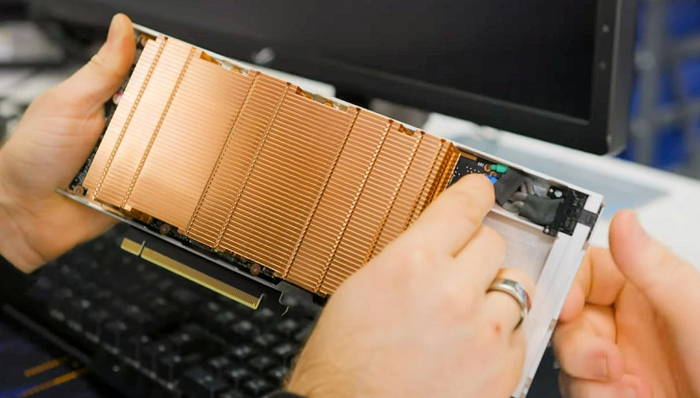

Как и предыдущие карты серии CMP, модель CMP 170HX не имеет ни одного внешнего видеоразъёма. Дополнительной любопытной деталью ускорителя является его оснащение 8-контактным разъёмом дополнительного питания. Только он здесь не стандарта PCIe, а такой же, как для питания процессора на материнской плате. В комплекте предусмотрен специальный переходник.

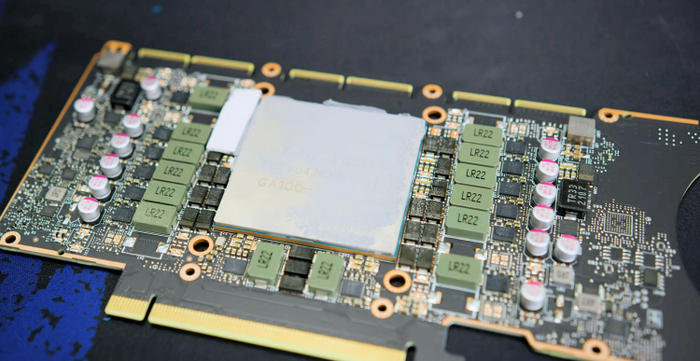

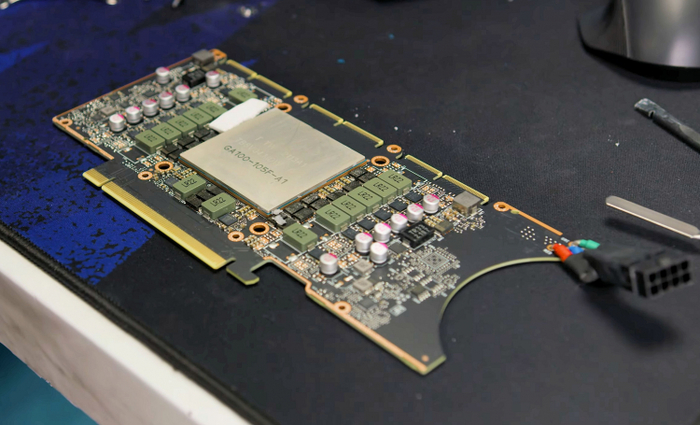

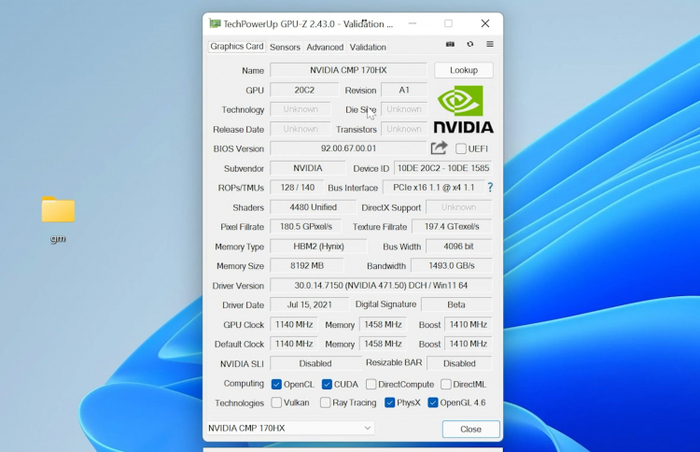

Лайнус разобрал карту и обнаружил, что она построена на базе графического процессора GA100-105F. Утилита GPU-Z не смогла определить все характеристики этого чипа. Однако она указала, что в его составе используются 4480 ядер CUDA. Этот процессор представляет собой существенно урезанную версию GPU, который применяется в ускорителях NVIDIA A100 SXM для дата-центров и имеет 6912 ядер CUDA. Последний производится по 7-нм техпроцессу компании TSMC, а не по 8-нм техпроцессу Samsung, как все игровые видеокарты серии Ampere.
Не менее любопытной деталью чипа CMP 170HX оказалось его оснащение огромной теплораспределительной крышкой, которая закрывает всю площадь текстолита GPU. Объясняется это тем, что под ней находится не только графический чип, но также две микросхемы памяти HBM2e общим объёмов 8 Гбайт, с разрядностью шины 4096 бит и максимальной пропускной способностью в 1493 Гбайт/с.
В ходе тестов выяснилось, что CMP 170HX лишена поддержки всех графических API. Она не работает с DirectX или тем же Vulkan. Кроме того, несмотря на наличие ядер CUDA, карта отказалась работать в программном обеспечении Blender.
С заявленным уровнем энергопотребления в 250 Вт производительность видеокарты в майнинге Ethereum составляет около 165 Мхеш/с. При этом карта не позволяет проводит никаких манипуляций по изменению частоты работы GPU и памяти. Разрешается лишь оптимизировать её энергопотребление. Например, при снижении показателя питания до 200 Вт ускоритель выдаёт 160 Мхеш/с.
Лайнус подсчитал, что во всеми возможными оптимизациями CMP 170HX окупится примерно за 378 дней. При этом за пределами крипторынка видеокарта никакой ценности не представляет.
Спустя год после выпуска Radeon RX 6000 и GeForce RTX 30 видеокарты продаются вдвое дороже рекомендованной цены
Office-Hub.ru, компьютеры и комплектующие от мошенников. Отзывы и Обзор
Сайт работает по полной предоплате при заказе от 50 тысяч рублей.
Деньги переводятся на расчетный счёт.
Если в Яндекс проверить отзывы по данному сайту, то сразу три рекламы сверху будут говорить, что «мы хорошие, купите у нас»:
Если перейти по ссылкам, то увидим много купленных отзывов на различных сайтах:
В том числе и на популярном Отзовике:
Как всегда данный сайт рекламируется в рекламной сети ЯндексДирект и MyTarget.
Привлекает будущих жертв низкими ценами и наличием многих видеокарт:
Так же мошенники подготовились и добавили сайт на 2ГИС, там это сделать проще, чем на Яндекс Картах:
Ниже небольшой видеообзор по данном сайту:
Путешествие в нанометровый мир
Все мы знаем как выглядит процессор. Знаем что под крышкой которая передает тепло находится небольшой кремниевый кристалл, в нем и творится вся магия вычислений. Казалось бы, любоваться тут не на что – что может быть красивого в обычном кусочке полированного металла?
Но стоит снять с кристалла верхний слой пустого кремния, добавить капельку иммерсионного масла и чип начинает переливаться всеми цветами радуги, показывая свой богатый внутренний мир. Разумеется, эти цвета ложные — структуры внутри, давно уже имеют нанометровые размеры и на порядки меньше длины волны света.
Красота из прошлого – Penitum II
Начнем нашу экскурсию вглубь старичка Pentium II родом из 97 года. Вторые пеньки производились по техпроцессу от 180 до 350 нм, а частоты достигали смешных по современным меркам 450 МГц.
Эти процессоры интересны тем, что среди них есть первые решения, производимые по технологии Flip Chip, то есть когда кристалл припаивается к подложке, а не соединяется с ней проводками.
На фото слева кристалл Pentium II, который изготовлен по старой «проводной» технологии Wire Bonding, справа — чуть более крупный собрат уже с Flip Chip.
При этом, что интересно, техпроцесс у них одинаковый, 250 нм, а увеличение площади произошло только из-за перехода на новую технологию. Да, на тот момент в новом способе производства не было смысла, но это позволило заложить фундамент для создания современных процессоров с тысячей контактов. Момент еще пока заметной глазу эволюции.
И сразу для контраста погрузимся в знакомые многим 14 нанометров. Уничтожать старые чипы может каждый, то вот выводить из строя современные мощные CPU на много дороже. Но все же такие находятся и у нас есть возможность посмотреть что под верхним слоем кремния у быстрого 8-ядерного Core i9-9900K.
На фото отчетливо видны 8 прямоугольников ядер, и большая область справа — это интегрированная графика, которая занимает почти треть всего кристалла — раньше про нее мало кто вспоминал, сейчас другое время. Разумеется, после таких варварских экспериментов процессор умер, но в данном случае красота определенно стоила жертв.
Варварское уничтожение AMD Threadripper
Спасибо AMD, восьмью ядрами сейчас уже никого не удивить. Известный немецкий оверклокер Роман «Der8auer» Хартунг буквально разломал отнюдь недешевый Threadripper 1950X чтобы показать нам его 16-ядер.
В 2017 году это были те же 14 нанометров, вернее назывались так же как у Интел, но по факту на тот момент синие нанометры были меньше. Почему так мы рассказали в выпуске про 2 нм IBM.
Как на самом деле выглядит процессор на примере Intel 4004
Глядя на красивые переливающиеся кристаллы многие, наверно, задаются вопросом — а как на самом деле выглядят процессоры внутри? Можем ли мы как-то это узнать? Разумеется — достаточно взять чип, техпроцесс которого больше длины волны видимого света, что позволяет разглядеть его внутренности в обычный световой микроскоп.
Пожалуй самый яркий пример — Intel 4004 — первый микропроцессор компании, 50 лет назад совершивший настоящую революцию в электронной промышленности. Его техпроцесс в 10 мкм на порядок больше длин волн видимого излучения, что делает его идеальным кандидатом для изучения. И, надо сказать, выглядит он не особо эффектно: оранжевые полоски — это медные дорожки, серые — различные кремниевые структуры. И да, это реальные процессорные цвета.
По оценке Intel, вычислительная мощность 10-летних процессоров Intel Core второго поколения с миллиардом транзисторов, не менее чем в 350 тыс. раз превосходит мощность первого процессора Intel. Невероятный прогресс за 40 лет. Сейчас мы такого уже не увидим.
Разглядываем отдельные транзисторы
Кстати о транзисторах, некоторые свежие процессоры имеют уже больше 40 миллиардов крошечных переключателей, которые увидеть в световой микроскоп невозможно. Но если очень хочется узнать, как на самом деле выглядит один транзистор, то можно обратиться к старым простым логическим микросхемам – например, советской 3320A, которая выпускалась в Зеленограде в 70х годах.
Этот золотой лабиринт не имеет ничего общего со словом техпроцесс ибо структуру микросхемы, которая представляет из себя пару логических элементов 4И-НЕ, можно рассмотреть буквально в школьный микроскоп.
И да, как видите по фото, никакой тут магии и сложной электроники нет — сам по себе транзистор устроен очень просто, что позволяет значительно их уменьшить и производить миллиардами штук.
Огромный кристалл AMD Fiji
Но что-то мы все о процессорах да о процессорах. Давайте посмотрим, как выглядят внутри видеочипы. Да, уничтожать дефицитные графические кристаллы сейчас выглядит кощунством, но спешу успокоить — фото были сделаны еще до дефицита. Итак, мы можем полюбоваться на большой 28 нм кристалл AMD Fiji, который работал в видеокартах Fury 2015 года выпуска и снабжался 4 ГБ памяти HBM.
Почти 9 млрд транзисторов. Прошло 6 лет, новыми эти карты уже не встретить, а на авито они стоят аж 25 000 рублей.
А вот еще фото другого GPU – на этот раз GP102, который ставился в топовую GTX 1080 Ti. Хорошо видны 6 кластеров GPC, что дает аж 3.5 тысячи потоковых процессоров. Мощь 12 млрд. транзисторов в 2017 году за 50 000 рублей.
Сенсор оптической мыши
Теперь, давайте уйдем в сторону. Вы никогда не задумывались, как выглядит сенсор оптической мыши? На самом деле достаточно занятно, ведь это объединение фотосенсора и чипа. Вы видите фотосенсор старенькой мышки с разрешением матрицы всего 22 на 22 пикселя (ST Microelectronics OS MLT 04), однако этого вполне хватает, чтобы улавливать изменения поверхности и тем самым определять сдвиг мыши. А с учетом того, что делать это нужно быстро, сам чип расположен в одном кристалле с фото матрицей.
У современных мышей разрешение матрицы выше и достигает сотни на сотню пикселей, что позволяет им быть точнее и быстрее. Но в целом сенсоры выглядят также. — например, на картинке можно полюбоваться на внутренности PixArt PMW 3310.
Вернем к процессорам, на этот раз мобильным. Современные ARM-чипы можно в прямом смысле назвать искусством, ведь в одном кристалле прячутся и несколько кластеров ядер, и GPU, и многочисленные контроллеры. Так, например, выглядит 8-нм Exynos 9820.
Сходу тут сложно понять, где что. Но все же получилось определить, что в правом нижнем углу расположены два больших ядра M4, которые могут работать на частоте до 3 ГГц. Над ними 2 средних ядра Cortex A75 и 4 малых Cortex A55, которые ощутимо меньше и слабее. Слева внизу можно увидеть двухъядерный нейропроцессор, ну а выше от него расположен крупный GPU Mali с 12 ядрами.
Консольный чип Xbox One X
Что интересно, ARM-чипы очень напоминают APU из консолей. И это не случайно — последние также на одном кристалле имеют и процессорные ядра, и графику, и различные контроллеры. Так выглядит 16-нанометровый чип из Xbox One X.
Хорошо видно, насколько велика графика от AMD с 40 вычислительными модулями — она занимает 3/4 чипа. А вот 8 процессорных ядер AMD Jaguar можно сначала и не заметить – все дело в том, что по сути это урезанная архитектура, которая применялась для различных ультрабучных чипов «красной» компании, что и отразилось на их размерах.
Огромный кристалл 18-ядерного Core i9
В то время как AMD продолжает приносить в массы многокристальную структуру процессоров, Intel все еще выступает за один большой кристалл.
И в случае с высокопроизводительной линейкой гигантомания компании удивляет — так, в случае с Core i9-7980XE на одном кристалле размещено аж 18 ядер!
Разумеется, стоит такой CPU немало, но все тому же Роману «Дербауэру» он достался нерабочим от подписчика, что и позволило с чистой душой произвести вскрытие пациента. Картинки действительно удивляют — 18 огромных ядер вплотную друг к другу, из-за чего теплопакет составляет аж 165 Вт, а на деле выше 200. Но зато с межъядерными задержками все хорошо.
Российский чип Байкал
И под конец — а вы никогда не задумывались, как выглядят внутри российские процессоры? Много ли в них отличий от забугорных решений? На самом деле — нет, как показало вскрытие последнего Baikal — 2 миллиарда транзисторов на 28 нанометрах. Этот ARM-чип имеет два 4-ядерных кластера и графику Mali, а производится на заводах TSMC.
Так что внутренних отличий от других ARM-чипов, очевидно, немного, и структура действительно похожа на фото Exynos выше. К слову, на основе этого Байкала уже выпускаются и продаются простенькие, но отнюдь не дешевые ПК.
Как видите, процессоры прошли огромный путь от простых интегральных схем, внутренности которых можно разглядеть буквально под лупой, до высокотехнологических чипов, состоящих из миллиардов транзисторов. И уже долгие годы человек не является главным звеном в цепи производства полупроводниковых кристаллов — целой жизни не хватит, чтобы расположить в кусочке кремния размером с ноготь такие огромные количества миниатюрных переключателей.
Да, вы правильно поняли — компьютеры проектируют процессоры. Умные машины создают себе подобных. А может, лет через 10, компьютеры решат, что мы вообще лишние в этой схеме?
Мой Компьютер специально для Пикабу.
Ответ на пост «Про видеокарты»
Года полтора назад приобрел себе системный блок для игр и работы. На то время неплохая сборка с видеокартой DUAL-GTX1070-8G.
Тогда еще и цены были адекватными, это сейчас видеокарты стоят как крыло от самолета.
И вот вначале этого года в один из прекрасных дней накрылась моя видеокарта медным тазом.
Отнес на ремонт к знакомому мастеру Мише, ну как знакомому пару раз ему относил на ремонт офисные компы (т.к их контора рядом с нашим офисом, ехать ни куда не нужно), ни разу не подводил.
Вечером позвонил и озадачил тем, что видеокарта умерла и ремонт будет стоит чуть дешевле новой видеокарты.
Пришел к ним в контору, Миша вручил мне мой комп. Сказал, что у них есть «затычки» на первое время, ну пока не приобретешь себе другую видеокарту. В одно место засунь свою затычку подумал я. По благодарил и удалился.
А я тогда еще спросил за сколько смогу ее сдать? На что он мне ответил, улыбаясь: «только если за радиатор и кулера рубля так 1500»
Прошло месяца два, на этот момент видеокарты уже взлетели в цене и был самый пик. Ну и решил я сдать свою нерабочую, нашел на сейте первое объявление о скупке, написал отправил фото и покупатель готов был забрать видеокарту за 5000 рублей. Ну какие ни какие деньги подумал я, и согласился. Вечером того-же дня приехал покупатель и забрал видеокарту вручив мне 5000 рублей.
Часа через три звонит этот парнишка который купил у меня видеокарту и спрашивает, а кто лез в нее? Куда носили на ремонт? Далее с его слов: «Такого варварства по отношению к видеокарте и клиенту я еще не встречал. Мало того, что выпаяна память так еще специально замкнут процессор самой видеокарты, по сути Вас просто на*бали, выпаяв память, если-бы ты отнес видеокарту грамотному специалисту ремонт обошелся бы в рублей в 500»
Как итог Мишу уволили за скандал с подменой процессора. Еще месяц назад. Не успел в общем.
Мораль: доверяйте свою технику только проверенным мастерам которые знают свое дело и честны по отношению к клиенту.
