Что в процессе фрезерования совершает главное движение

Различают встречное фрезерование при подаче заготовки навстречу вращению фрезы (рис. 84, в) и попутное при совпадении направлений вращения фрезы и подачи (рис. 84, г).

При встречном фрезеровании зуб постепенно врезается в металл,
и нагрузка увеличивается от нуля до максимального значения. Такой метод применяют при черновой обработке деталей, имеющих твердую поверхностную корку, так как зуб работает из-под корки. При этом усилия резания стремятся оторвать заготовку от поверхности стола, что при больших сечениях стружки приводит к вибрациям, ухудшению качества обработки.

При попутном фрезеровании зуб фрезы сразу подвергается максимальной нагрузке, заготовка прижимается к поверхности стола, что обеспечивает более высокое качество обработанной поверхности, повышает стойкость режущего инструмента.

Основные работы, выполняемые на фрезерных станках,

И применяемый инструмент

Горизонтальные плоскости обрабатывают цилиндрическими фрезами (рис. 85, а) на горизонтально-фрезерных станках либо торцевыми фрезами (рис. 85, б, в) на вертикально-фрезерных и продольно-фрезерных станках.

Пазы Т-образные и типа «ласточкин хвост» фрезеруют на вертикально-фрезерном станке в два прохода. Ранее прорезают прямоугольный паз цилиндрической концевой фрезой, а затем окончательно обрабатывают паз фрезой соответствующего профиля (рис. 85, к, л).

Фрезерные станки

Существует много типов фрезерных станков: 1) консольно-фрезер-ные; 2) продольно-фрезерные; 3) фрезерные станки непрерывного действия; 4) шпоночно-фрезерные; 5) резьбофрезерные; 6) копировально-фрезерные; 7) специальныеи др.

Консольно-фрезерные станки имеют стол, на котором устанавливается приспособление с заготовкой, размещенный на консольной балке (консоли). Консоль может перемещаться по вертикальным направляющим станины. На этих станках можно выполнять разнообразные фрезерные работы.

Консольно-фрезерные станки подразделяют на горизонтально-фрезер-ные, универсально-фрезерные, вертикально-фрезерные, универсальные. У горизонтально-фрезерного станка ось шпинделя расположена горизонтально, поэтому на нем могут быть закреплены только дисковые или цилиндрические фрезы.

Вертикально-фрезерный станок устроен аналогично горизонтально-фрезерному, но ось шпинделя у него расположена вертикально. Фрезерование на этих станках осуществляется торцевыми и концевыми фрезами.

На продольно-фрезерных станках чаще всего обрабатывают плоскости. Заготовку можно обрабатывать одновременно с трех сторон несколькими фрезами, что значительно повышает производительность станка.

Универсальный консольно-фрезерный станок отличается от горизонтально-фрезерного тем, что с помощью промежуточных устройств стол с заготовкой может быть повернут в горизонтальной плоскости на угол ±45°. Это дает возможность нарезать на таком станке зубчатые колеса с винтовыми зубьями, винтовые зубья в зенкерах, развертках, фрезах.

Источник

Фрезерование

Сущность процесса фрезерования.Фрезерование — процесс резания металла, осуществляемый вращающимся режущим инструментом при одновременной линейной подаче заготовки. Материал с заготовки снимают на определенную глубину фрезой, работающей либо торцовой стороной, либо периферией. Главным движением при фрезеровании является вращение фрезы v (рис. 33). Скорость главного движения определяет скорость вращения фрезы. Движением по­дачи s при фрезеровании является по­ступательное перемещение обрабаты­ваемой заготовки в продольном,

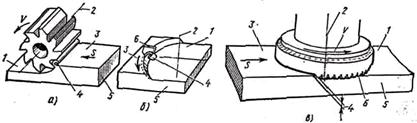

Рис. 33. Схемы фрезерования:

поперечном или вертикальном направ­лениях. Процесс фрезерования являет­ся прерывистым процессом. Каждый зуб фрезы снимает дружку перемен­ной толщины. Операции фрезерования могут быть подразделены на два типа: а) цилиндрическое фрезерование (рис. 33, а); б) торцовое фрезерование (оис. 33, б и в).

При цилиндрическом фрезеровании резание осуществляется зубьями, рас­положенными на периферии фрезы, и обработанная поверхность 1 является плоскостью, параллельной оси враще­ния фрезы 2.

На рис. 33, а показана фреза с пря­мым зубом. Наряду с прямозубыми применяются фрезы с винтовыми зубьями (рис.34).

Рис. 34. Фрезерование цилиндрической винтовой фрезой: В — ширина фрезерования, t — глубина фрезерования, s— наибольшая толщина среза

При торцовом фрезеровании (см. рис. 33) резание осуществляется пери­ферийными и торцовыми режущими кромками зубьев. Толщина среза уве­личивается к центру среза и уменьша­ется в месте выхода фрезы из контак­та с заготовкой. Начальная и конечная толщина среза зависит от отношения ширины заготовки к диаметру фрезы. Изменение толщины среза зависит также от симметричности расположе­ния фрезы относительно заготовки. Большинство других процессов фрезе­рования являются комбинацией ци­линдрического и торцового методов фрезерования.

Особенности стружкообразования при фрезеровании. Процесс образо­вания стружки при фрезеровании со­провождается теми же явлениями, что и при точении. Это деформации, теп­лообразование, образование нароста, вибрации, износ инструмента и др. Но при фрезеровании имеются свои осо­бенности. Резец при точении находит­ся под постоянным действием стружки вдоль всей длины обработки. При фрезеровании зуб за один оборот фре­зы находится под действием стружки незначительное время. Большую часть оборота зуб не участвует в резании, за ^о время он охлаждается, что положительно отражается на его стойко­сти. Вход зуба в контакт с обрабатываемой заготовкой сопровождается ударом о его режущую кромку; ударная нагрузка снижает стойкость зуб; фрезы.

Фрезерование против подачи и по подаче. При фрезеровании цилиндрическими и дисковыми фрезами различают встречное фрезерование — против подачи и попутное—фрезерование по подаче. Когда окружная скорость фрезы противоположна на правлению подачи (рис. 35,а), процесс

Рис. 35. Фрезерование против подачи (о) и по подаче (б)

Встречное фрезерование характери­зуется тем, что нагрузка на зуб уве­личивается постепенно, так как тол­щина среза изменяется от нуля при входе до максимума при выходе зуба из заготовки. Зуб фрезы работает из-под корки, выламывая корку снизу, фреза «отрывает» заготовку от стола, приподнимая вместе с ней и стол стан­ка, увеличивая зазоры между направ­ляющими стола и станины, что при значительных нагрузках приводит к дрожанию и увеличению шероховато­сти обработанной поверхности.

При попутном фрезеровании заго­товка прижимается к столу, выбирая имеющиеся зазоры в направляющих стола и станины. Зуб фрезы начинает работать с наибольшей толщиной и сразу подвергается максимальной на­грузке.

Равномерность фрезерования. В процессе фрезерования прямозубой фрезой зуб фрезы входит в контакт с обрабатываемой заготовкой и выходит из него сразу по всей ширине фрезеро­вания. Может оказаться, что в работе будет находиться только один зуб пря­мозубой фрезы, т. е. когда впереди идущий зуб уже вышел из контакта с обрабатываемой заготовкой, а следую­щий за ним зуб не вышел в контакт. В этом случае площадь поперечного сечения среза будет изменяться от ну­левого значения до максимального с последующим падением до нуля или от максимального значения до нуля. Также неравномерно будет изменять­ся сила резания, а следовательно, бу­дет неравномерная периодическая на­грузка на станок, инструмент и обра­батываемую заготовку. Это явления носит название неравномернос­ти фрезерования. На рис. 36

Рис. 36. Схема работы однозубой (условной) фрезой

показана упрощенная схема работы прямозубой фрезы. На фрезе условно показан один зуб. Зуб врезается в за­готовку сразу по всей ширине фрезеро­вания. Фреза испытывает толчок. При дальнейшем повороте фрезы толщина стружки будет постепенно увеличи­ваться (положения 2, 3, 4), будет уве­личиваться и сила резания. На участ­ке 4—5 зуб фрезы одновременно выхо­дит из обрабатываемого металла, и си­ла резания быстро уменьшается до нуля.

Как видно, нагрузка на зуб фрезы в процессе резания резко изменяется. Чем большее число зубьев будет уча­ствовать в работе одновременно, тем более равномерным будет фрезерование. На рис. 37 показана схема рабо­ты цилиндрической фрезы с винтовыми зубьями. Зуб такой фрезы врезается в

Рис. 37. Схема работы фрезы с винтовым зубом

обрабатываемую деталь не сразу по всей длине, а постепенно. На участке 1—3 площадь сечения срезаемого слоя (заштрихована) увеличивается, а зна­чит, увеличивается и сила резания. На участке 3—4 площадь сечения срезаемого слоя и силы резания оказываются постоянными. При дальнейшем движении зуба (участок 4—6) площадь сечения срезаемого слоя и сила резания постепенно уменьшаются. Таким образом, изменение силы резания при работе винтового зуба происходит более плавно, а на некоторых участках сила резания постоянна.

Для обеспечения равномерности фрезерования в работе одновременно должно участвовать не меньше двух зубьев фрезы. Каждый следующий зуб должен вступать в работу в тот момент, когда предыдущий начинает выходить из металла. Для выполнения этого условия нужно, чтобы в тот мо­мент, когда один из двух зубьев попал в положение 6, второй зуб был в по­ложении 1. Это возможно, если расстояние между двумя соседними зубьями фрезы, измеренное вдоль её оси (осевой шаг), должно быть равной ширине фрезерования В (см. рис. 34). Если в работе одновременно участвует более двух зубьев, то осевой шаг должен укладываться по ширине фрезерования целое число раз. Необходимым условием равномерного фрезеро­вания является равенство или кратность (в целых числах) ширины фре­зерования В осевому шагу фрезы.

При торцовом фрезеровании всег­да имеет место неравномерность фрезерования. Чем больше число одновременно работающих зубьев торцовой фрезы и чем больше отношение шири­ны фрезерования к диаметру фрезы, тем больше будет равномерность фре­зерования.

Источник

Режимы фрезеровки

Процесс резания металлов заключается в срезании с заготовки лишнего слоя в виде стружки с целью получения детали требуемой формы, размеров и классов чистоты обработанных поверхностей.

Основными видами механической обработки являются: точение, строгание, сверление, фрезерование, шлифование н др. Все эти виды обработки осуществляют на металлорежущих станках с помощью различных режущих инструментов — резцов, сверл, фрез и др. Основой всех разновидностей процесса резания является точение, а основой всех видов режущего инструмента — токарный резец.

Для осуществления процесса резания необходимо иметь два движения — главное (рабочее) и движение подачи. Главное движение при точении — это вращательное движение обрабатываемой заготовки (рис. 1, а). При фрезеровании главным движением является вращение фрезы (рис. 1, б). Скорость главного движения определяет скорость резания.

Поступательное перемещение резца в продольном или поперечном направлении является движением подачи при точении. При фрезеровании движением подачи является поступательное перемещение обрабатываемой заготовки в продольном, поперечном или вертикальном направлениях. Скорость главного движения всегда больше скорости движения подачи. В процессе резания образуется стружка.

Источник

Одной из наиболее распространенных и незаменимых процедур по стали является фрезерная обработка металлов – что это, расскажем в статье. Поговорим об истории и особенностях способа металлообработки, разновидностях.

Развитие технологии

Способ механического резания заготовки с помощью вращения металлических фрез был открыт в 1668 году в Китае. Правда, вместо станины из крепкого материала был оборудован каменный фундамент типа плиты, а электродвигатель заменяли мулы, которые осуществляли движение механизма.

К началу 19 века данный принцип, уже усовершенствованный и оснащенный электрическим приводом, был впервые применен в промышленных целях. Эли Уитни (англ. Eli Whitney) установил станок на оружейной фабрике в Америке. Это оборудование было довольно грубым, массивным и деревянным, но прослужило очень долго – два поколения. Только внуки предпринимателя приняли меры по совершенствованию агрегата.

Конструкция, которая больше всего напоминает настоящий современный вариант, была создана компанией «Гай, Сильвестер и Ко» в США в 1835 году. Именно тогда начали применять плоский ремень для передачи основного вращательного движения. Рядом со шкивом находилось зубчатое колесо, которое было посажено на оправку. На ней уже фиксировался резец. Таким образом можно было обрабатывать только плоские заготовки. Оборудование имело устройство передвижения фрезы по вертикали.

Спустя еще 20 лет фирма Линкольн впервые создала механизм, который был изготовлен из стали, а не из дерева. Многие запчасти получилось уменьшить в размерах, а также это позволило увеличить долговечность, снизить износ деталей и дало возможность работать с более прочными сплавами и массивными изделиями. Приятное дополнение – появление в конструкции ходового винта с маховиком.

С тех пор мы имеем дело с современным методом фрезерования – вручную, когда механик (фрезеровщик) выполняет основные действия по креплению, выбору сверла, наладке, перемещению и пр. Но ручной режим характерен частыми ошибками, ведь это и есть человеческий фактор, а также сбоями, поломками, простоями, браком и дефектами. Главную сложность составляли криволинейные поверхности, которые нужно было вытачивать с особенной тщательностью.

Увеличение автоматизации процесса проходило вместе с появлением пультов цифрового и, более совершенного, числового управления. Оборудование, оснащенное ЧПУ, имеет очень высокую точность резания, потому что программное обеспечение самостоятельно закладывает основные параметры, в том числе, режимы, скорость, перемещение фрезы во всех возможных плоскостях.

Сейчас есть лазерные виды фрезерования. Установка оснащена лучом лазера, который быстро и с повышенной точностью производит иссечение металла.

Современные станки с ЧПУ для фрезеровки можно приобрести в интернет-магазине по адресу https://stanokcnc.ru/. Здесь представлен широкий ассортимент моделей, которые предназначены для профессионального создания металлических изделий. Они отличаются высокой производительностью, длительностью и удобством эксплуатации.

Назначение фрезерной обработки

Преимущество этого метода отделки в том, что с помощью разных инструментов и технологий (схем резания) можно выполнять множество процедур. Универсальность, помимо этого, заключается в том, что большинство современных станков с ЧПУ предназначены не только для металлообработки, но и для работы по дереву, пластмассе, стеклу и прочим материалам.

Основная задача фрезеровки – механическое снятие с поверхности верхнего слоя посредством фрезы или более современных лезвий. Что можно сделать с помощью разных схем фрезерования:

У фрезеровщика всегда есть большой набор фрез (они могут быть многозубчатые, режущие). В зависимости от того, как оснастка установлена в оборудовании (горизонтально, вертикально), будет производиться обработка. Помимо этого, если режущая кромка будет установлена в определенном направлении, то можно говорить про угол резания. Среди классических можно выделить цилиндрические, торцевые, концевые, зубчатые, фасонные, а остальные – более сложные.

Перечислять сферы применения фрезеровки бессмысленно, поскольку аппарат применяется при изготовлении как крупных, так и мельчайших изделий, которые, в свою очередь, могут использоваться в абсолютно разных производственных процессах, как то: автомобилестроение, станкостроение, металлообработка и даже ювелирные мастерские.

Основным преимуществом использования фрезерования является то, что обрабатывать можно любой материал вне зависимости от его прочности. В зависимости от заготовки, а именно ее формы и стройматериала, подбирают фрезу.

Сейчас считается популярной фигурная резка алюминия, потому что этот металл очень легкий, он используется в архитектуре, дизайне помещений. Он отличается достаточной прочностью, но при этом прост в металлообработке, имеет малый вес и низкую температуру плавления. Алюминий не только можно вырезать фигурным способом, но и делать гравировку, узор, не оставляя на поверхности заусенцев.

Стоит отметить, что большинство станков ЧПУ легко перенастроить к другим материалам. Набирает популярность трехмерная фрезеровка пластика. Из него делаются элементы для салона автомобиля, различные корпусы.

К преимуществам следует отнести:

Попутное и встречное фрезерование металла: что это такое

Это два самых распространенных вида, которые уже своим названием характеризуют основное отличие. По пути, то есть по подаче, как говорят многие фрезеровщики, – это способ отделки, в ходе которого фреза вращается в ту же сторону, в которую направлен ход заготовки. У метода есть преимущества:

К недостаткам следует отнести:

Встречное фрезерование металла – это направление фрезы на встречу движения заготовки. Основные характеристики: производительность повышается, а вместе с тем увеличивается и износ оснастки.

Когда какой тип применяется

Способ применяется в зависимости от материала и от степени металлообработке. При первичной (обдирочной) обработке стали лучше применять встречный вариант, в то время как при последующем движении рекомендовано использовать метод «по пути».

Когда вы работаете с мягким типом металла, лучше работать попутной технологией, а если есть твердые включения – идти навстречу заготовке.

Классификация и виды фрезерных работ

В основном специалисты классифицируют деятельность по выбранной фрезе. Можно различать фрезерование:

Это неполный перечень видов работ. В зависимости от типа оснастки может быть произведена отделка сверлом, зенкер, отрезными фрезами, криволинейными типами, двойными дисками и другими.

Кроме того, существует классификация по способу установки инструмента – горизонтальное, вертикальное или по диагонали, то есть под углом.

Сложные и простые станки для фрезерной обработки металла

В зависимости от того, как устроено производство на заводе (крупные или мелкие серии, разновидность процедур), закупается одно универсальное оборудование с возможностью его быстро перенастраивать или несколько узкоспециализированных, которые отличаются своей определенной задачей.

В первом случае рекомендуем устанавливать устройства с ЧПУ от https://stanokcnc.ru/. Так вы сможете быстро переустанавливать оснастку, крепить заготовку, а программу и режим, скорость резания выберет сам аппарат, исходя из параметров исходного сырья и схемы металлообработки.

Во второй представленной ситуации, когда видов установок несколько, дополнительно создается конвейерная лента.

Основные виды фрез

Есть три признака, по которым проходит классификация:

Конструкционные отличия

Конструктивно они различаются на следующие типы:

Влияние режимов резания на результаты работ

Если установлен станок старого типа, то его наладка происходит вручную перед каждой новой процедурой. От верности движений мастера зависит:

В основном все параметры занесены в таблицы, но они имеют свои погрешности, особенно если взята некачественная сталь, оборудование обладает недопустимым уровнем вибрации, то есть плохим креплением, а также выбран старое приспособление.

Чтобы не допускать таких ошибок, выгоднее приобрести станок с ЧПУ.

Технологические этапы процесса

В целом действия являются одинаковыми, но чем современнее механизм, тем меньше действий нужно делать оператору.

На обычной установке

С ЧПУ

Как мы видим, исключаются одни из важнейших этапов – изначальный выбор режимов и последующее управление приспособлением

Лазерная обработка

Не будем приводить алгоритм, скажем только, что он отличается от последнего отсутствием необходимости выбора и крепежа резца. Ведь в установке основное воздействие не механическое, а тепловое – под воздействием луча лазера происходит испарение металла.

Сопровождающие явления

Есть процессы, которые могут повлиять на качество результата:

Защита обрабатываемых изделий и инструмента

Все это вместе с правильным подбором режима поможет избежать основных сопровождающих явлений.

Возможности процедуры

В статье мы рассказали про фрезеровку – что это такое и какие обширные сферы применения она имеет. Теперь мы предлагаем каждому читателю опробовать все возможные функции на своем универсальном станке.

Источник

Назначение и основные движения. процесса фрезерования

Фрезерование представляет вид обработки резанием при помощи инструмента, называемого фрезой.
Фреза является режущим инструментом с несколькими зубьями, каждый из которых представляет собой простейший резец, как это показано на рис. 4.

Фреза при вращении врезается зубьями в надвигающуюся на нее заготовку и каждым зубом срезает с ее поверхности стружку. После окончания прохода фреза снимет с обрабатываемой поверхности заготовки слой металла. Поверхность, полученная после прохода фрезы, называется обработанной поверхностью. Поверхность, образуемая на обрабатываемой заготовке непосредственно режущей кромкой фрезы, называется поверхностью резания.
В зависимости от расположения оси фрезы относительно обрабатываемой поверхности различают фрезерование цилиндрической фрезой (рис. 5, а) и торцовой фрезой (рис. 5, б).
Как видно из рис. 5, фреза вращается вокруг ее оси, а заготовка поступательно движется либо параллельно горизонтальной оси (рис. 5, а), либо перпендикулярно вертикальной оси (рис. 5, б) фрезы.

Основные виды фрезерных работ

На рис. 6 показаны некоторые основные типовые операции, выполняемые на фрезерных станках с применением различного типа фрез. Эти работы не охватывают всего многообразия фрезерных операций, но они определяют тот объем знаний, который получит учащийся после окончания обучения в училище и присвоения ему квалификации фрезеровщика.

Область применения фрезерования

Фрезерование является весьма производительным процессом механической обработки резанием, поэтому оно сравнительно быстро получило широкое применение.
Особенно большое распространение получило фрезерование с развитием крупносерийного и массового производств, так как оно позволяет получать в больших количествах одинаковые детали с заданной точностью при малых затратах рабочего времени.
Развитие фрезерного дела и широкое применение фрезерования вызвали в свою очередь ряд усовершенствований фрезерного инструмента и фрезерных станков, в результате чего непрерывно растет производительность труда и повышается качество выполняемых работ.
Фрезерование в современном производстве имеет большое значение: оно нашло отражение в реконструкции народного хозяйства СССР. Одним из первых был построен в 1932 г. Горьковский завод фрезерных станков. В настоящее время фрезерные станки выпускаются, кроме Горьковского завода, Дмитровским, Одесским, Львовским заводами фрезерных станков, заводом «Жальгирис» в Вильнюсе, Ульяновским заводом тяжелого станкостроения и др.
Нет ни одной отрасли машиностроения, начиная с производства точных приборов и кончая крупнейшими гидравлическими турбинами, где бы при изготовлении деталей не применялось фрезерование.

1. Какие существуют основные способы обработки металлов?
2. Что называется обработкой металлов без снятия стружки? Перечислите известные вам способы обработки металлов без снятия стружки.
3. Что называется обработкой металлов со снятием стружки?
4. Какие способы обработки металлов со снятием стружки вам известны?
5. В чем заключается резание металлов?
6. Как происходит снятие стружки при обработке металлов?
7. В чем заключается процесс фрезерования?
8. Какое движение называется главным?
9. Что называется движением подачи?
10. Какие виды фрезерной обработки вы знаете?

Фрезерование является наиболее распространённым методом обработки плоскостей, пазов, фасонных поверхностей, а также резьб. Метод обеспечивает получение поверхностей 3-4 кл. точности (8-10кв.) при чистоте 4-7 кл. Режущим инструментом является фреза – многозубый инструмент, выполненный в виде тела вращения, на образующей или торце которого расположены режущие зубья с режущими кромками. Главное движение при фрезеровании – вращение фрезы, а движение подачи – поступательное движение заготовки, закреплённой на столе станка.

Различают два основных вида фрезерования: цилиндрическое и торцовое (рис.55)

Обычно зубья фрезы выполняются по винтовой линии под углом наклона зубьев к оси фрезы ω. У цилиндрической фрезы с винтовым зубом направление главной режущей кромки совпадает с направлением винтовой линии.

Передний угол γ рассматривается в плоскости перпендикулярной к главной режущей кромке (сеч. А-А) и расположен между касательной к передней поверхности и плоскостью перпендикулярной к плоскости резания.

Задний угол α рассматривается в плоскости, перпендикулярной оси фрезы (сеч. Б-Б) и расположен между касательной к задней поверхности и касательной к поверхности резания (плоскости резания)

3. Элементы режимов резания и срезаемого слоя при цилиндрическом фрезеровании (рис.44)

а) глубина резания t (мм) – величина срезаемого слоя в направлении перпендикулярном к обработанной поверхности;

б) подача S – при фрезеровании различают 3 вида подачи:

— минутная подача S м – величина перемещения заготовки относительно фрезы за 1 мин

S м = S z z n (мм/мин), где

— подача на 1 зуб фрезы S z (мм/зуб) – величина перемещения заготовки относительно фрезы за время её поворота на 1 зуб;

z – число зубьев фрезы; n – число оборотов(частота вращения) фрезы.

— подача на 1 оборот фрезы S о = S z z (мм/об)– величина перемещения заготовки относительно фрезы за 1 её оборот.

в) ширина фрезерования В – ширина обрабатываемой поверхности в направлении параллельном оси фрезы.

г) ширина среза b – длина соприкосновения режущей кромки зуба с обрабатываемой заготовкой. Для прямозубой фрезы b = В. При фрезеровании цилиндрической фрезой с винтовым зубом ширина срезаемого слоя величина переменная.

д) толщина среза а – переменная величина; в момент входа зуба в контакт с обрабатываемой поверхностью а = min, а в момент выхода а = mаx (при попутном фрезеровании), при встречном – наоборот.

е) Скорость резания V рез – окружная скорость вращения фрезы. Первоначально определяется скорость, допускаемая режущими свойствами фрезы по аналитической формуле:

Затем по найденной окружной скорости определяется число оборотов 9частота вращения) фрезы по формуле:

Глава IV

ЭЛЕМЕНТАРНЫЕ ПОНЯТИЯ О ТЕОРИИ РЕЗАНИЯ

§ 10. ЭЛЕМЕНТЫ РЕЗАНИЯ ПРИ ФРЕЗЕРОВАНИИ

Ширина и глубина фрезерования

Скорость резания

Подача

Понятие о режиме резания при фрезеровании

Практическое занятие 1,2. Основы металлообработки

1. Особенности процесса фрезерования

Существуют различные виды механической обработки: точение, фрезерование, сверление, строгание и т.д. Несмотря на конструкционные отличия станков и особенности технологий, управляющие программы для фрезерных, токарных, электроэрозионных, деревообрабатывающих и других станков с ЧПУ создаются по одному принципу.

Процесс фрезерования заключается в срезании с заготовки лишнего слоя материала для получения детали требуемой формы, размеров и шерохо­ватости обработанных поверхностей. При этом на станке осуществляется перемещение инструмента (фрезы) относительно заготовки или перемещение заготовки относительно инструмента.

На толщину срезаемого слоя при фрезеровании влияет главный угол в плане, который измеряется между главной режущей кромкой пластины и обрабатываемой поверхностью. Уменьшение угла в плане ведет к образованию более тонкой стружки для данного диапазона подач. Уменьшение толщины стружки происходит из-за распределения одного и того же объема снимаемого металла на большей длине режущей кромки. При меньшем угле в плане режущая кромка постепенно входит в работу и выходит из нее. Это уменьшает радиальную составляющую силы резания и защищает режущую кромку от возможных поломок. С другой стороны, неблагоприятным фактором является увеличение осевой составляющей силы резания, что вызывает ухудшение шероховатости поверхности тонкостенных деталей.

При работе фрезой с углом в плане 45° осевые и радиальные силы резания практически одинаковы и потребляемая мощность невысока. Это фрезы универсального применения. Особенно они рекомендуются для обработки материалов, дающих элементную стружку и склонных к выкрашиванию при значительных радиальных усилиях на выходе инструмента. При врезании инструмента меньше нагрузка на режущую кромку и меньше склонность к вибрациям при закреплении в приспособлениях с небольшими усилиями зажима. Меньшая толщина срезаемого слоя при угле в плане 45° позволяет увеличивать минутную подачу стола, т.е. повысить производительность об работки.

Фрезы с углом в плане 10° рекомендуются для продольного фрезерования с большими подачами и плунжерного фрезерования, когда характерны небольшие толщины стружки и высокие скоростные параметры. Преимуществом обработки такими фрезами являются низкие радиальные усилия резания. А также преобладание осевой составляющей силы резания, как при радиальном, так и при осевом направлении подачи, что уменьшает склонность к вибрациям и предоставляет большие возможности для увеличения скоростей снятия материала.

У фрез с круглыми пластинами главный угол в плане меняется от 0 до 90° в зависимости от глубины резания. Эти фрезы имеют очень прочную режущую кромку и могут работать при больших подачах, поскольку образуют довольно тонкую стружку на большой длине режущей кромки. Фрезы с круглыми пластинами рекомендуется применять для обработки труднообрабатываемых материалов, таких как титан и жаропрочные сплавы. Направление сил резания меняется вдоль радиуса пластины, поэтому направление суммарной нагрузки зависит от глубины резания. Современная геометрия круглых пластин делает их более универсальными, обеспечивая стабильность процесса резания, меньшую потребляемую мощность и, соответственно, меньшие требования к жесткости оборудования. В настоящее время эти фрезы широко используются для снятия больших объемов металла.
