Сильфонная подводка для газа — описание, рекомендации по выбору и монтажу

Для подключения газовых плит в коммунальных квартирах или индивидуальных домах обычно используют гибкие и эластичные шланги. Одно из современных и довольно популярных решений — сильфонная подводка для газа.

Стоит отметить, что гофрированная подводка вынуждена конкурировать с разными видами гибких газовых рукавов и имеет по отношению к ним определенные преимущества и недостатки. Потребителю полезно знать особенности гибких сильфонов, их разновидности, стоимость и нюансы монтажа.

Рис. 1 Плиты с сильфонами

Что такое сильфонная газовая подводка

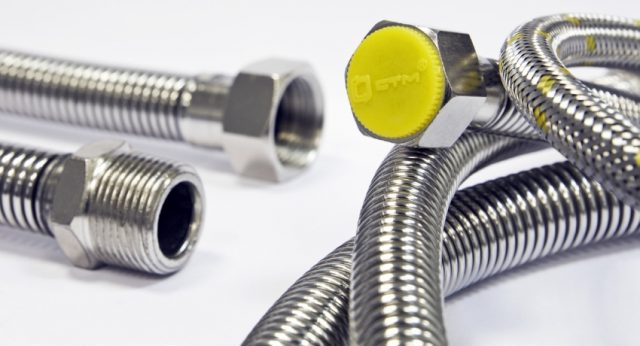

Сильфонной подводкой называют тонкостенный гофрированный шланг из нержавейки, оснащенный с двух сторон резьбовыми патрубками для крепления к трубопроводу и фитингам газового оборудования.

Обычно для рукавов используют нержавеющую сталь марки AISI 316 толщиной 0,2 — 0,3 мм, для гаек и штуцеров применяют нержавейку AISI 303 или AISI 304, никелированную латунь CW617N и хромированную углеродистую сталь.

Штуцеры шланга могут иметь наружную или внутреннюю резьбу, которая нарезана на накидной гайке и удерживается на концевике рукава с выступающим ободком. Данный тип соединения вместе с кольцевой прокладкой называют американка.

В выпускаемых моделях имеются патрубки с двумя американками или с наружной резьбой в сочетании с накидной гайкой.

Сильфонные шланги выпускают разной длины, в их паспортных данных помимо вида резьбовых патрубков (ВР, В, Г- внутренняя резьба, гайка или НР, Н — наружная резьба) указывают диаметр в дюймах.

Стандартный размер резьбы подсоединительных патрубков — 1/2 дюйма (12,7 мм), реже встречаются изделия на 3/4 дюйма (18 мм).

Кольцевую прокладку в основном изготавливают из жесткого и прочного паронита. Благодаря данному материалу уплотнителя возможно добиться высокой степени герметизации за счет приложения большего физического усилия при закручивании гайки.

Некоторые модели рукавов выпускают в полимерной желтой оболочке. Это упрощает уход за изделиями, повышает их прочностные параметры.

Рис. 2 Конструкция сильфонов и их комплектация

Характеристики

Сильфонная подводка для газа 1/2 имеет следующие эксплуатационные и физические параметры:

Рис. 3 Физические и эксплуатационные характеристики газовых подводок La Flex

Преимущества и недостатки сильфонов

В продаже представлен широкий ряд подводок для газовых плит из эластичных полимеров и резины. В сравнении с ними гибкая подводка сильфона обладает следующими особенностями:

Рис. 4 Сильфоны в полимерной оболочке и диэлектрические муфты

Правила монтажа

В принципе подключить газовую плиту к магистрали самостоятельно при помощи сильфона не так сложно. Однако лучше доверить это дело специалистам, так как для официального включения плиты их придется все равно вызывать, а самовольное подсоединение и дальнейшая эксплуатация газового прибора могут навлечь штраф.

К тому же сейчас все газовщики оснащены электронными высокочувствительными газоанализаторами, которые намного эффективнее и точнее любых мыльных растворов определяют утечки.

Если все-таки пользователь решил подключить плиту к газопроводу самостоятельно, он должен четко соблюдать следующие правила:

Рис. 5 Правила установки варочных плит

Сильфонная подводка для газа — рекомендации по выбору

Если потребитель решил приобрести сифонную подводку, ему следует обратить внимание на следующие аспекты:

Некоторые безответственные производители выпускают накидные гайки и штуцера из черной углеродистой стали, которую затем хромируют. Определить подделку визуально довольно сложно, но можно воспользоваться магнитом. Нержавейка не магнитится, а к стали магнит приклеивается.

Рис. 6 Основные этапы монтажа подводки

Производители и цены

На рынке сильфонных гофрированных подводок из нержавейки лидирующее положение занимают российские компании.

Им принадлежат бренды Зубр (торговая марка российской компании Мастернэт, маркировку ставят на широкий ряд товаров из Китая), Overcon (ООО Профресурс СП Московская область), Elka (Центргаз Сервис), Tuboflex (Угличский завод полимеров в Ярославской области). Продукция российских производителей как обычно отличается приемлемой ценой и качеством.

Среди китайских поставщиков можно отметить фирмы с торговыми марками TIM, Helfer, Millennium и широчайший ряд других производителей продукции без брендовой маркировки. Нередко такие шланги имеют полимерную оболочку желтого цвета.

Европейские производители представлены испанской компанией Flexitub и итальянской Idrosapiens с более высокими стоимостью и качеством товара.

В торговой сети можно обнаружить продукцию от турецкого производителя торговой марки Ayvaz, завод которого построен в Украине.

Рис. 7 Стоимость разных брендов

Основное преимущество сильфонов из нержавейки — длительный срок службы. В отличие от полимеров, они не подвержены растрескиванию и способны долгое время функционировать в среде повышенных температур и влажности. Из-за низкого давления газообразной среды в сети и отсутствия постоянных напряжений, сильфонная подводка для газа 1 2 способна прослужить минимум 10 лет без ремонта и профилактики.

Источник

Описание и характеристики сильфонной подводки

Все газовое оборудование в доме, включая газовые обогревательные котлы и газовые плиты, оборудуются специальными шлангами подачи топлива. Как правило, такие шланги имеют ярко желтый цвет.

Работа с ними самостоятельно запрещена. Такие мероприятия должны проводиться специальными службами. А вот выбор и покупка этого элемента зачастую лежит именно на конечном потребителе, поэтому рассмотреть, что такое сильфонная подводка для газа будет не лишним.

Виды газовых шлангов

Если рассматривать все газовые шланги, то можно разделить их на три больших вида, которые отличаются между собой по материалу своего изготовления:

Резинотканевые рукава из всех трех являются самыми мягкими. Пожалуй, это качество можно назвать его отрицательной стороной, так как механическая жесткость находится на самом минимальном уровне. Большим преимуществом можно назвать то, что резиновые изделия не проводят электрический ток.

Самым популярным сегодня можно назвать резиновый шланг с металлической оплеткой. Причина распространенности и популярности банальна – низкая стоимость. Газовый рукав такого типа отличается от таких же подводок, но для воды, только тем, что на его поверхности присутствует желтая полоса, что можно увидеть на фото выше.
А шланги для воды этого типа имеют красные и синие полосы. Такой элемент изображен на фото ниже:

Подводка для газа сильфон является самым надежным и жестким из всех трех видов. При этом такой рукав имеет самую высокую стоимость. Вся нормативная документация рекомендует шланг именно этого типа. Обусловлено это тем, что такая гибкая подводка отлично переносит большое давление, создаваемое газовым потоком. Гибкая подводка типа сильфон будет представлена на изображении ниже.

Совет! Вне зависимости от того, какого типа выбрана гибкая подводка, диаметр ее должен быть больше 10 мм. Это обусловлено тем, что современное газовое оборудование довольно мощное, поэтому требует больших затрат топлива для работы на все 100%.

О сильфонной подводке

Итак, вкратце о том, что такое сильфонная подводка, было рассказано выше. Однако на этом вопросе следует остановиться немного подробнее, так как сегодня шланг именно это типа становится самым распространенным, несмотря на свою высокую стоимость.

Итак, сильфон представляет собой металлический гофрированный шланг, который изготовлен из нержавеющей стали. На концах изделия имеются два штуцера, которые так же изготовлены из нержавеющей стали.

Такая гибкая подводка крепится к газовому оборудованию или газовой входной трубе при помощи специальных накидных гаек. При этом в обязательном порядке используется прокладка из металла (используется только мягкий металл, то есть медь или алюминий). В качестве материала для прокладки может применяться и специальный пластик.

Гибкая подводка типа сильфон

Шланг изготавливается из нержавеющей стали с кодировкой AISI 316. Штуцера изготавливаются из более прочной стали с кодировкой AISI 304 или AISI 303.

Надо сказать, что некоторые производители из Китая и Турции изготавливают штуцера из углеродистой стали.

Совет! Оптимальным вариантом будет являться тот, где и штуцера, и гофра сделаны из одного и того же материала. Связано это с тем, что сварка разных материалов приводит к возникновению электрохимической реакции, которая разрушает сварной шов. Такое соединение не будет прочным.

Особое внимание нужно уделять тем трубам, в которых штуцера просто припаяны оловом или серебром к гофре. Они, как и те, в которых штуцера просто приклеены, не будет прочными и долговечными.

Как уже было сказано, качественная гибкая подводка этого типа является самой надежной и прочной из всех существующих. Однако цена ее существенно выше. Она колеблется от двукратного до 3,5 кратного увеличения по сравнению с обычным резиновым шлангом в металлической оплетке.

Некоторые технические характеристики

Как и любой другой материал, этот имеет свои особенности, которые можно назвать его параметрами, то есть рабочими показателями:

Сильфонная подводка для газа

Область применения и схемы подключения

Область применения гибкая подводка имеет только одну – присоединение стационарного и мобильного газового оборудование к системе подачи газа.

Срок эксплуатации стандартного шланга составляет примерно 15 лет. При его установке рекомендовано использовать специальные прокладки, которые называются диэлектрическими вставками. Они предотвращают протекание электрического тока и снижают вероятность пробоя. Пример такой диэлектрической вставки приведен на изображении:

Таким образом, схема подключения будет выглядеть так:

Вывод

Как видно из всего вышесказанного, видов газовых шлангов довольно мало. Но каждый имеет свои положительные и отрицательные стороны. Например, третий тип имеет высокую стоимость, которая, в большей степени, обуславливается тем, что практически все подобные изделия поставляются из-за рубежа. А вот первый и второй тип изготавливаются на отечественных производственных мощностях, поэтому и стоимость их относительно низкая.

Установка и подключение газовой плиты

Источник

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

Еще совсем недавно газовые бытовые приборы подключались напрямую к газовой трубе. Несмотря на то, что метод считался безопасным, он имел значительные минусы, главным из которых считалась невозможность перемещения газовой плиты или котла в удобное положение. В настоящее время для установки рекомендуют использовать гибкие рукава, среди которых самым безопасным и надежным является сильфонная подводка для газа, представляющая собой гибкий гофрированный шланг.

Сильфонные шланги являются оптимальным вариантом и рекомендованы к установке специалистами газовых служб

Основные виды газовых шлангов: их преимущества и недостатки

Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:

К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет

Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.

Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.

Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:

Резинотканевые шланги являются самым бюджетным вариантом гибкой подводки

Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.

Сильфонный газовый шланг: основные преимущества

Сильфон – это упругая гофрированная трубка, которая отличается особой жесткостью. Такой шланг является наиболее надежным. Именно этот вид гибкого рукава рекомендуется для установки оборудования газовыми службами. Это связано с тем, что он характеризуется не только высокой степенью безопасности, но и наиболее продолжительным сроком эксплуатации. Кроме того, выдерживает самые большие нагрузки, создаваемые газовым потоком. Поэтому, если в торговых центрах поинтересоваться, какой газовый шланг лучше, то, скорее всего, предложат купить именно сильфон.

Сильфонные шланги отлично гнутся и не изменяют внутреннего диаметра даже при существенном перегибе

Несмотря на то, что цена сильфонного шланга для газа в несколько раз превышает стоимость других вариантов гибких рукавов, он все равно считается лидером среди других видов шлангов, применяемых для подключения газовых плит и котлов. На цену влияет не только фирма-производитель, но и длина изделия, а также наличие дополнительных опций. Так, некоторые виды изделий оснащены автоматическим датчиком температуры, который в случае нарушений самостоятельно отсекает поступление газа, что способно предупредить утечку и возгорание.

Сильфонная подводка для газа: что это такое, основные характеристики

Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.

Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.

На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали

Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:

Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.

Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность. Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой.

Сильфонная подводка способна выдерживать давление до 6 атмосфер

Основные технические характеристики сильфонных шлангов для газа

Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:

Полезный совет. Несмотря на то, что изделие можно растягивать, не рекомендуется увеличивать его размер в два раза: чем больше растянут шланг, тем в большей степени снижается его жесткость. Поэтому минимальное растяжение, которое допустимо применять к изделию,-50%.

Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений

Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности. Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга.

Газовый шланг Emiflex отличается следующими техническими характеристиками, которые делают компанию лидером рынка:

Максимальная длина газового шланга Emiflex, который сертифицирован в Европе, составляет 2 метра. Для производства устройств используется нержавеющая сталь, имеющая маркировку AISI 316 L. Дополнительно в комплекте к шлангу идет алюминиевая прокладка, которая применяется при установке. Производитель обращает внимание на то, что удлинение рукава возможно только при монтаже. Недопустимо растягивать шланг в процессе эксплуатации.

Другим сертифицированным итальянским производителем на территории Российской Федерации является фирма Idrosapiens S.R.L., которая также имеет европейский сертификат качества, подтверждающий соответствие изделия нормам бытового использования.

Газовый шланг фирмы Idrosapiens S.R.L. отличается прекрасными техническими характеристиками

Газовые шланги этой фирмы гарантируют качественную и безопасную эксплуатацию на протяжении 15 лет. При этом не исключается и более длительное применение, но уже без предоставления гарантии от производителя. Ниже приводится таблица, в которой указывается цена газовых шлангов итальянских производителей.

Особенности гибкой сильфонной газовой подводки нерж. 1/2 и 3/4 белорусского производителя

Более доступным (в ценовом плане) сертифицированным производителем гибких рукавов на рынке России считается белорусская компания Zurflex. Она производит изделия, рассчитанные для подключения газовых плит, варочных поверхностей и газового оборудования, предназначенного для индивидуального отопления. У белорусского производителя представлена сильфонная подводка для газа 1/2 и 3/4 с вариантом соединения гайка-гайка (одна отличается внутренней резьбой, а вторая – внешней) или гайка-штуцер. Температура, при которой допустимо использовать изделие, варьируется в диапазоне от – 15 до + 150 °С. Другие параметры изделия:

Чаще всего используются диаметры сильфонной подводки 1/2 или 3/4 дюйма

Как отличить гибкую подводку для газа из нержавеющей стали от подделки: правила выбора

По причине того, что газовые шланги сильфонного типа пользуются популярностью, часто на рынках встречаются подделки, чаще всего поступающие из Китая. При этом не следует путать китайские изделия, произведенные по заказу европейских фирм с соблюдением технических норм и правил, и некачественные подделки.

Полезный совет. Многие Европейские фирмы, чтобы снизить себестоимость готового изделия, официально отдают заказы китайским заводам, которые выпускают изделия, соответствующие стандартам качества. Такие шлани имеют необходимые сертификаты, считаются надежными и безопасными.

Ко второй категории китайских сильфонных шлангов для газовой плиты относятся изделия, выпускающиеся пиратским способом без соблюдения технических норм и с применением низкокачественных материалов. Шланги, которые изготавливаются кустарным методом, отличаются низким качеством, что снижает уровень безопасности изделий. Такие шланги часто становятся причиной утечки газа и источником многих других неприятностей. Необходимо принять во внимание и тот факт, что даже изделия сомнительного качества могут иметь высокую цену. Поэтому при покупке следует придерживаться таких правил:

Обязательно нужно знать, что газовые плиты подсоединяют только с помощью рукава, который характеризуется присутствием желтой метки. Наличие красной или синей маркировки говорит о том, что изделие предназначено для сантехнического использования. Важно правильно выбрать размер сильфонного шланга. Для этого нужно измерить расстояние от газовой трубы до подключаемого оборудования. Нельзя, чтобы рукав сильно провисал или находился в натяжении. Сращивать между собой несколько шлангов категорически запрещено.

Во время покупки необходимо обратить внимание на способ крепления (штуцер или гайка) и правильно подобрать размер. Если это сильфонная газовая подводка 1/2, то и крепление должно соответствовать этому параметру. Если плита имеет электрический поджиг, нужно приобрести безопасный гибкий рукав с изолятором, который представляет собой белые пластиковые кольца, расположенные между гайками и оплеткой, или следует дополнительно установить диэлектрическую вставку.

Существуют определенные критерии выбора качественной гибкой подводки исходя из задач, которые возлагаются на этот элемент
