Разборка и антикор дверей Уаз Патриот

Сегодня пришло время заняться антикором дверей. Сразу скажу, что заводские пистоны обшивки дверей ( ваз 2108) оказались на высоте! Фиг вырвешь из 9 штук 4-5 остаются в двери приходилось вырывать кусачками.

так, что заранее купите в магазине штук 40 их цена копеечная.

Разбор передних дверей начинаем с того, что откручиваем кнопку ручной блокировки

далее поворачиваем на 90 градусов пистон во внутренней ручке

и аккуратно, чтоб не сломать защёлки вытаскиваем декоративную накладку на себя ( второй рукой оттягиваем ручку)

Далее убираем декоративную накладку на ручке двери поддев с низу плоской отвёрткой

Откручиваем 2 болта (отвёртка крест)

Откручиваем болт с низу ( отвёртка крест)

Аккуратно начинаем отрывать карту двери на себя. Следим за 3-мя металлическими пистонами на декоративной вставке боковых зеркал (обычно они падают во внутрь их легко потом достать, но главное о них не забыть!)

С задними дверями поступаем точно также, только там нет винта с низу двери
С дверью задка ещё проще в верхних углах стоят 2 декоративных пистона чтоб их открутить надо вытащить острым предметом внутренние круглые заглушки и выкрутить шурупы.

Плёнку между картой и дверью советую оставить, очень нужная вещь (только подрежьте её поаккуратнее)

Сборка дверей производится в обратной последовательности.
Ну и конечно всё проантикорил от души в 2 слоя

Состав и сам процесс антикорра описан у меня здесь антикор

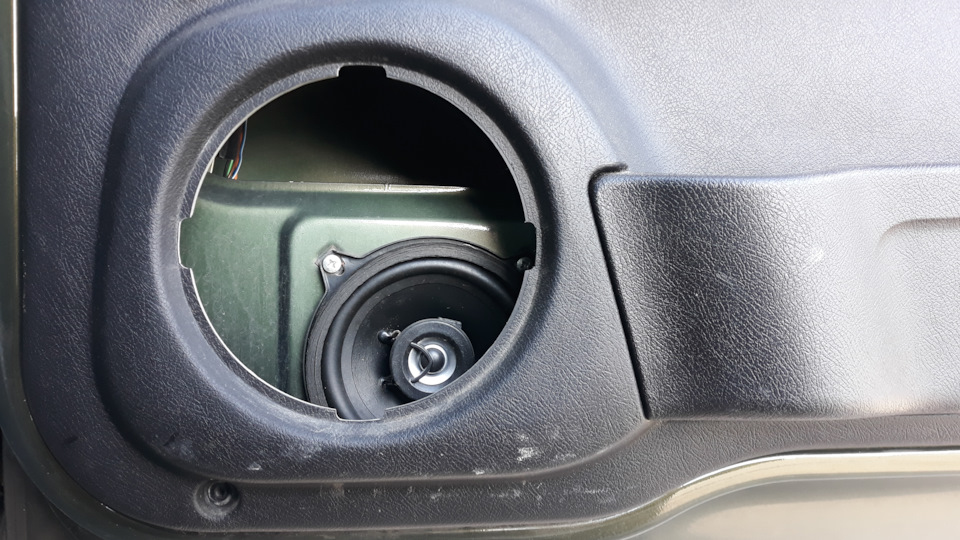

Сильно удивился увидев динамики, передние 13 диаметра, а задние 16, но зато двухполосные. В принципе я не особо меломан и для заводских динамиков играют не плохо.

Источник

Самый простой способ снять обшивку дверей УАЗ Партиот

УАЗ 3163 Патриот вышел в серию в 2005 году. Внедорожник повышенной проходимости строится на базе цельнометаллического кузова, он предназначен для эксплуатации на дорогах всех категорий и бездорожье. Штатно обивка двери и стоек изготавливается из высокопрочного пластика, устойчивого к перепадам температуры.

Вопрос о том, как снять обшивку двери УАЗ Патриот, начинает волновать водителей после трех-пяти лет эксплуатации. Учитывая условия передвижения, облицовка трескается, затирается, поэтому есть необходимость в ремонте механизмов открывания замков, стеклоподъемников.

Что представляет дверная обшивка УАЗ Патриот и ее назначения

Облицовка двери или дверная карта представляет собой пластиковую панель с навесными элементами, которая вкручивается болтами на двери авто с внутренней стороны. Ее назначение:

Демонтаж обшивки передней двери на УАЗ Патриот

Перед тем как разобрать переднюю или заднюю дверь Уаз Патриот, потребуется приготовить необходимые инструменты:

Перед снятием материала необходимо отсоединить минусовую клемму с аккумуляторной батареи.

Последовательность действий

Демонтаж обивки УАЗ Патриот любого модельного года выпуска проводится по одному принципу. Рассмотрим, как разобрать дверную карту по шагам:

Во время демонтажа половина клипс ломается, поэтому для замены рекомендуется использовать оригинальные пистоны УАЗ, цена набора из 100 шт. начинается от 150 руб. Сломанные крепежи выкручиваются с обшивки, на их место устанавливаются новые.

Под дверной картой расположен лист влагозащитной пленки, которая крепится на дверку на герметик или саморезы. Если необходимо разбирать дверь для ремонта замков, стеклоподъемника, установки новой шумоизоляции и пр., то необходимо подготовить сменную пленку, поскольку заводская изоляция рассчитана на единичную установку.

После демонтажа дверной карты рекомендуется проверять состояние металла двери и проводить антикоррозийную обработку внутренних карманов.

Простой тюнинг обшивки

Чтобы салон УАЗ Патриот выражал индивидуальность автомобилиста, водители тюнингуют обшивку, перетягивая заводской пластик декоративным материалом различной фактуры. Большой популярностью пользуется перетяжка салона синтетическим текстилем, кожзаменителем, алькантарой и флоком.

Искусственный бархат ― флок, выпускается в большом ассортименте цветов. Оригинальный материал имеет толщину не менее 2 мм. Преимущества использования этого материала:

Алькантара второй по популярности материал для тюнинга салона и перетяжки двери. Искусственная экокожа имеет срок эксплуатации до 7 лет, не затирается, устойчива к царапинам и довольно просто устанавливается.

Источник

Как снять обшивку двери?

Может для кого-то это и просто, но я чего-то никак не пойму ) Задумал снять обшивку, т.к. необходимо разобраться с гремящим болтом динамика. А гремит он потому, что был не закручен, а забит и со временем разболтался, а подлезть к нему сложно. Ну и в дальнейшем хотелось бы научится снимать обшивку для проклейки дверей разной фигней.

Ну открутил я пару болтов (обведено красным), снял ручку. А дальше что? ) Заранее спасибо!

УАЗ Patriot 2015, двигатель бензиновый 2.7 л., 128 л. с., полный привод, механическая коробка передач — другое

Машины в продаже

УАЗ Патриот, 2015

УАЗ Патриот, 2019

УАЗ Патриот, 2015

УАЗ Патриот, 2012

Комментарии 14

Снимай осторожнее! Очень ломающийся материал из которого дверная карта сделана. Когда сам разбирал, переднюю дверь, она у меня в четырех местах треснула))) Благо трещины не расходятся дальше! Это конечно большой +++++

А трещины чем-нибудь склеивал? Снял одну карту и трещину получил.

Склеивал холодной сваркой. Но не во всех местах склеилось) У меня не особо заметны трещины, только одна) Забил на это.

Спасибо товарищи за советы! Всё снял, завтра буду ставить обратно. Снимал с помощью монтажки, которую обернул в ткань. Кнопку закрывания двери не снимал, а утопил и проблем не было. Тянуть с дуру действительно не надо, т.к. потянул за кармашек и он треснул ) Конструкция, конечно, примитивная и геморройная одновременно )

надо выдернуть кнопку закрывания двери ибо пока она будет там будет тяжелее снять, а дальше аккуратно под деть чем-то чтобы вышла хотя бы одна клипса, ну и на заметку купите сразу новые клипсы т.к есть возможность что старые будут не пригодны, а т.е будут сверчки ;)Ах да резко карту с радости не тяните т.к там провода будут на стекло подьемник ;)Удачи

А я замок защелкиваю и кнопку нажимаю, а потом аккуратненько снизу вверх выдергиваю пистоны и снимаю с кнопки

Я снимаю снизу, очень удобно дополнительно помогать сьемником клипс. Сильно не дергай можешь поломать карту, я на первой снятой карте трещину получил 🙁

А трещины чем-нибудь склеивал? Снял одну карту и трещину получил.

Нет, трещина не большая (вовремя остановился) когда карту на место поставил, края сошлись и ее не видно.

Аккуратно по периметру обивку отделяй от двери. Там пистоны как на Жигулях
Только еще кнопку замка выдерни, либо отделяй снизу вверх.

тянешь дверную карту на себя, начиная с верхнего правого угла, и вниз по часовой стрелке. Она вся на шпеньках (елочках), можешь для удобства снять уплотнительную резинку (она по верху идет, та которая стекло прижимает), отдерешь по кругу елочки и вверх тяни всю карту (обшивку). Заранее можно запастись новыми елочками, так как снять и не сломать их очень трудно. В автомагазинах продаются эти крепления. Бывают из 2 х частей. Одна в отверстие двери, другая в обшивку, а потом их друг в друга вставлять- они держат лучше и не выпадают. Только у меня внизу на 2х винтах держится.

я просто брал за край обшивки руками и с небольшим усилием оттягивал от двери, там обычные жигулевские клипсы. но сначала снимал кнопку стеклоподъемника, потом ее не удобно снимать, т.к. защелка с внутренней стороны.

С приложением необходимого усилия плавно тянуть на себя до освобождения пластиковых фиксаторов типа елочка (схема как на десятке жигулей).
Кроме того, рекомендую снять кнопку блокировки замка (я снимал, с ним не так удобно)

Источник

Скрип карт дверей.

Всем здравия!
В компании, где я работаю, много патриотов от самых старых до совсем новых… Периодически мне приходится ездить на них пассажиром по работе. Среднее время в пути час-полтора в одну сторону…
После нескольких поездок я пришёл в недоумение: почему в моём 3-х годовалом патриоте(с небольшим пробегом) в салоне скрипов больше чем в 6-ти летнем рабочем с пробегом 150-200 тыс. В очередную поездку я обратил внимание на дверные карты рабочих патриотов и … спустя пару лет пришёл к выводу что пора избавляться от новых веяний дизайнеров…
Так могут скрипеть дверные карты…

В общем:

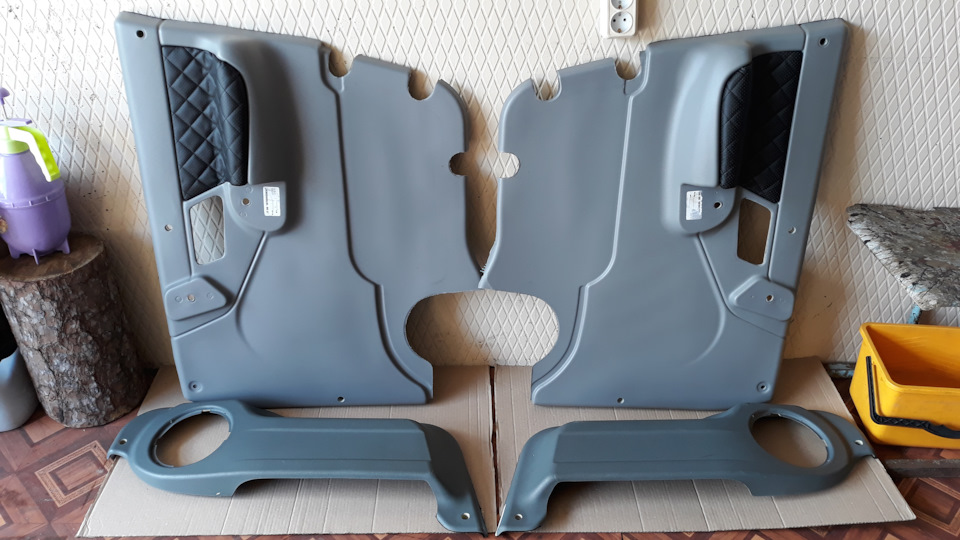

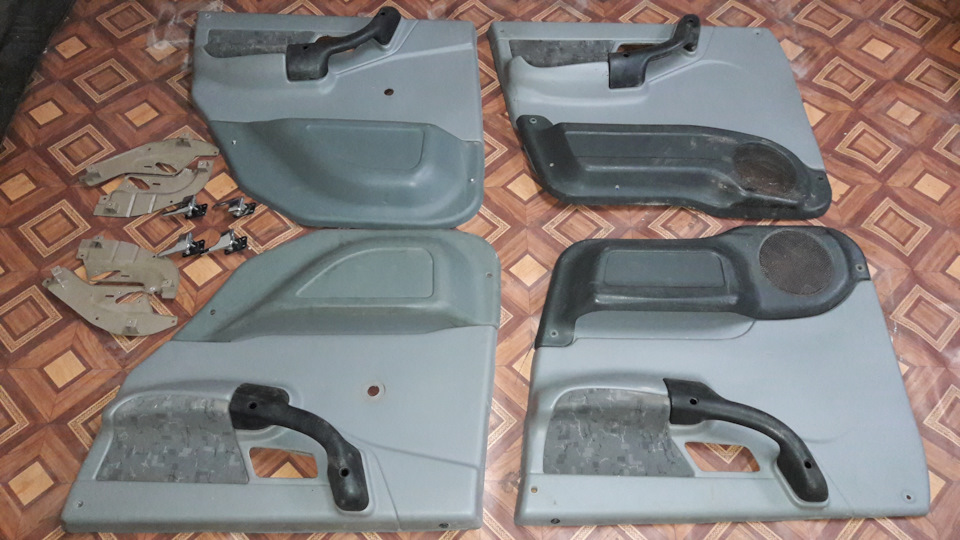

— ищем на Авито комплект дверных карт 2012-13г. со всеми планками, креплениями и тягами к замкам. В основном много серых карт, но если повезёт можно найти и чёрные. Тогда не нужно красить…
Желательно просить весь крепёж с мелочевкой — не придется лишний раз ходить по магазинам. Рамки из чёрн. пластмассы под крючки открывания тоже нужны от старых карт. Свои не подойдут…
Карманы бывают двух видов, нужны те что уже(на фото это карман левой передней двери).
Карман правой двери(другой формы) упирался в сиденье — я его заменил потом…
Комплект серых карт мне собрал добросовестный продавец! Ильдус за 4 т.р., за что ему большое спасибо!

— покупаем всё необходимое для покраски и оклейки дверных карт:
черную матовую краску KUDO эмаль алкидная (4-5 баллонов).
баллон лака KUDO акриловый матовый универсальный.
баллон грунта универсальный черный.
клей Момент в тюбике.
кусок кожзама.
ленту уплотнительную Маделин Н.

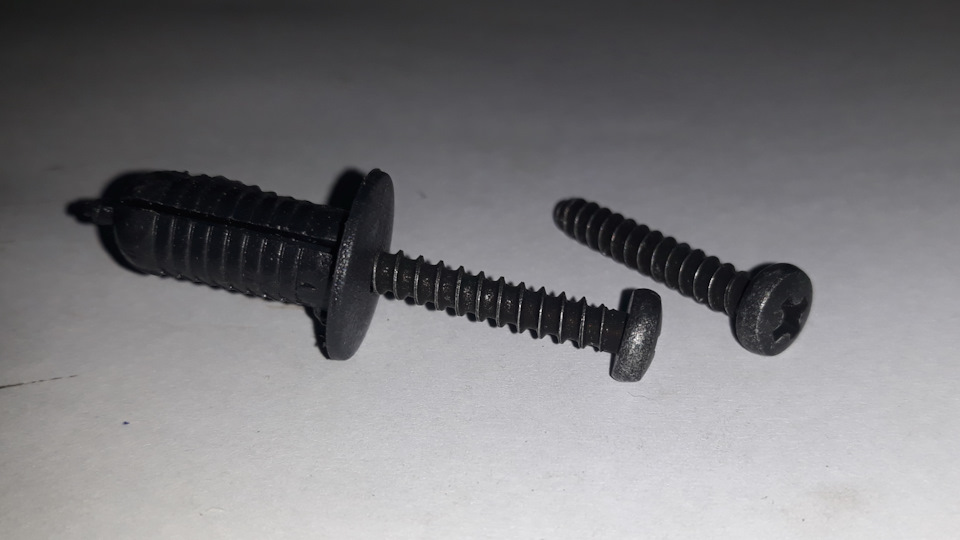

— для себя я решил избавится от непрактичных ёжиков в картах и посадить всё на брутальные уазо-саморезы.

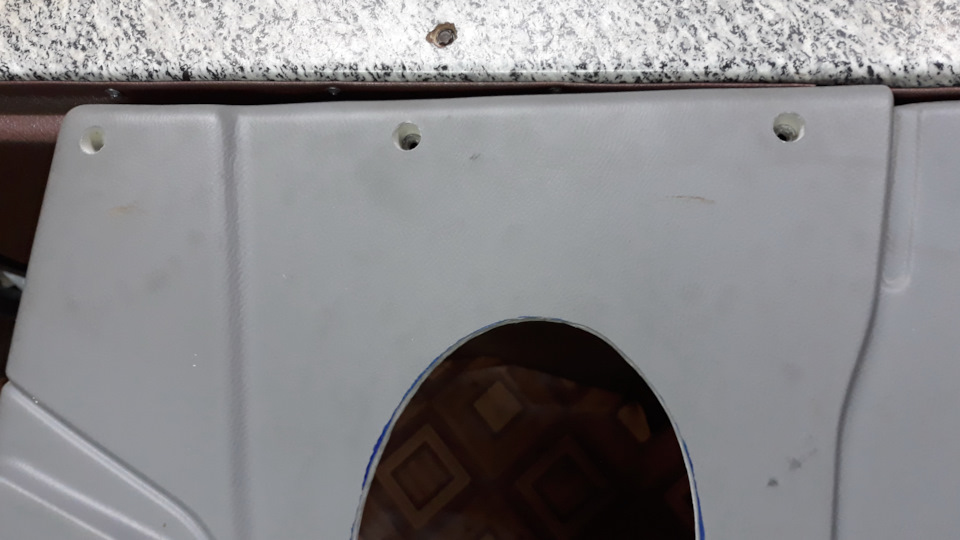

Поэтому сверлим посадочные отверстия под «пистон крепления обшивки дверей двойной (ВКЛАДЫШ)» и вырезаем отверстия под новые динамики.

— моем все части карт. Мыл дома, с щеткой и порошком так как карты были грязными.

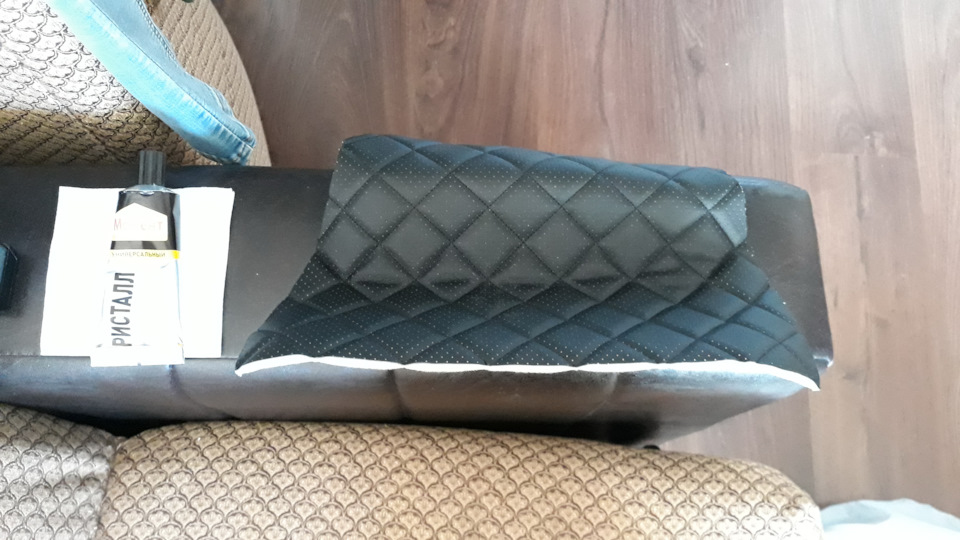

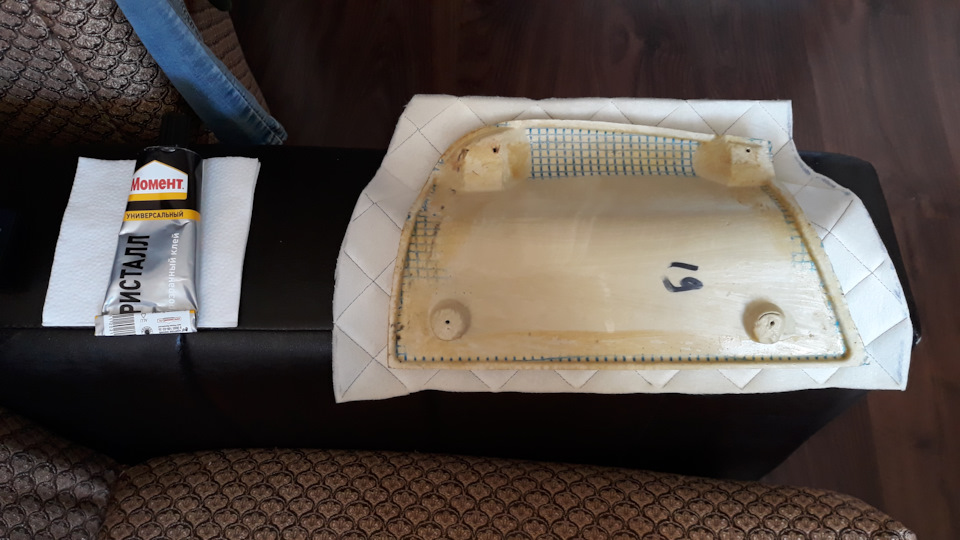

— обтягиваем вставки кожзамом.

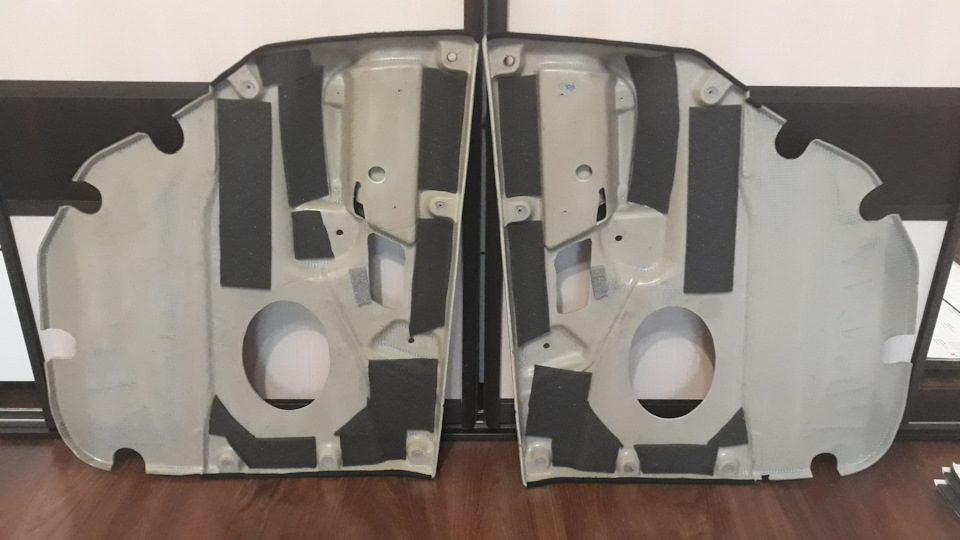

— клеим уплотнительную ленту.

Монтаж
Для установки карт необходимо:

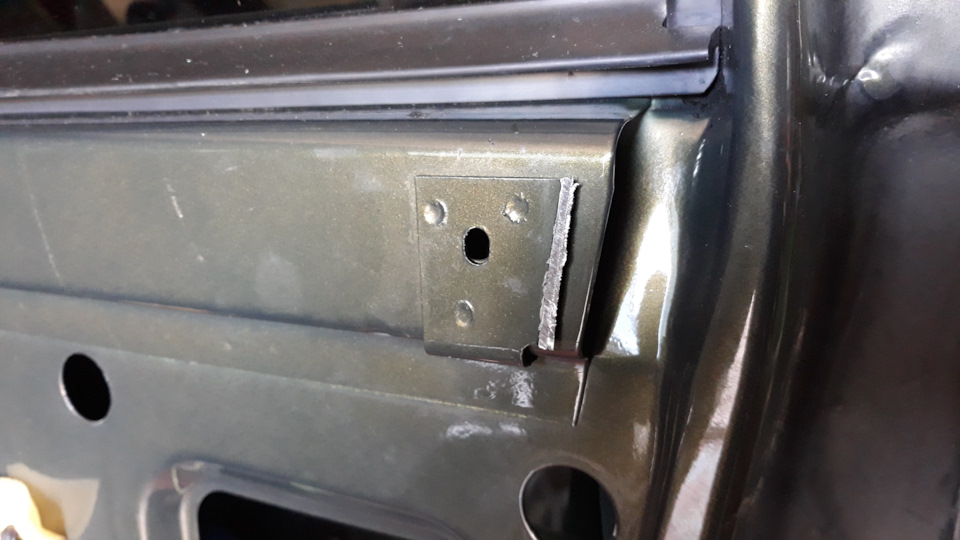

срезать кронштейн с каждой двери,

установить тяги замков и планки крепления ручек от старых карт,

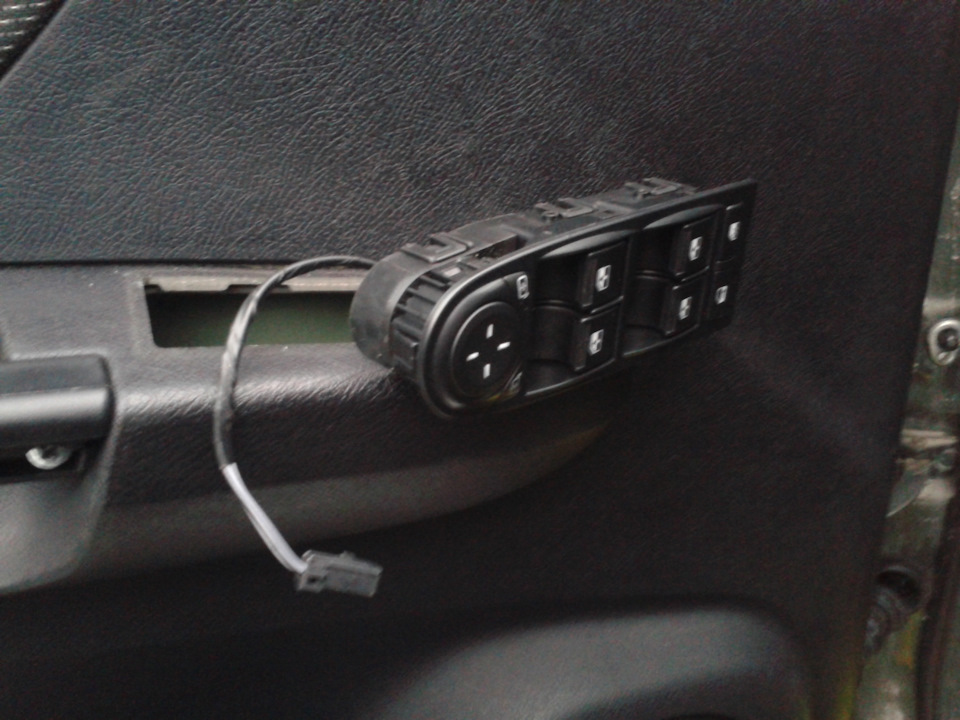

перенести МУС на новое место. Например так:

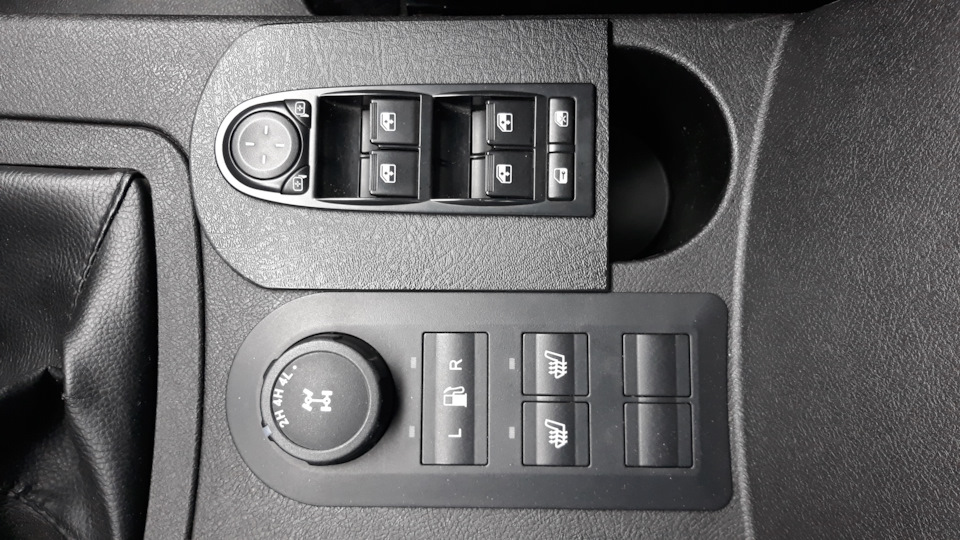

со стеклоподъёмниками на остальные двери я не стал заморачиваться — дети ещё маленькие, достаточно и этого МУСа… Можно поставить их потом, на драйве есть примеры установки…
В остальном всё остальное совпадает.
Приятным сюрпризом от завода (вот СПАСИБО!) были провода под твитеры в передних дверях.

Пользуясь этим покупаем и монтируем твитеры в уголки карт. Длины провода хватает.

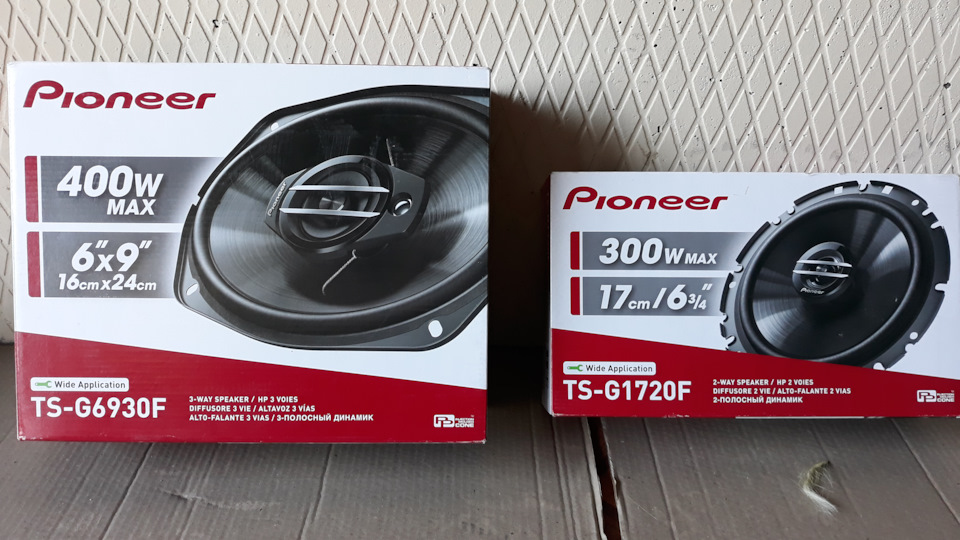

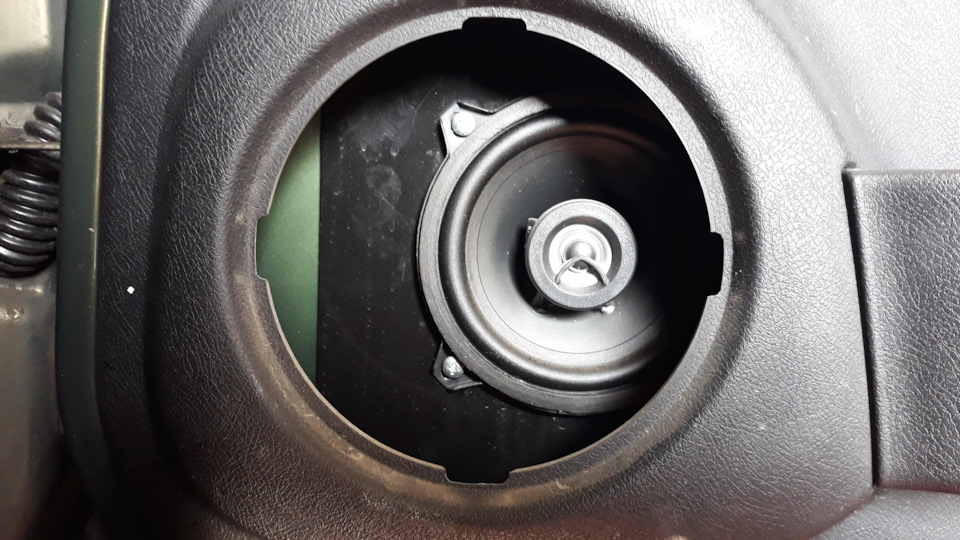

Меняем штатную акустику на новую.

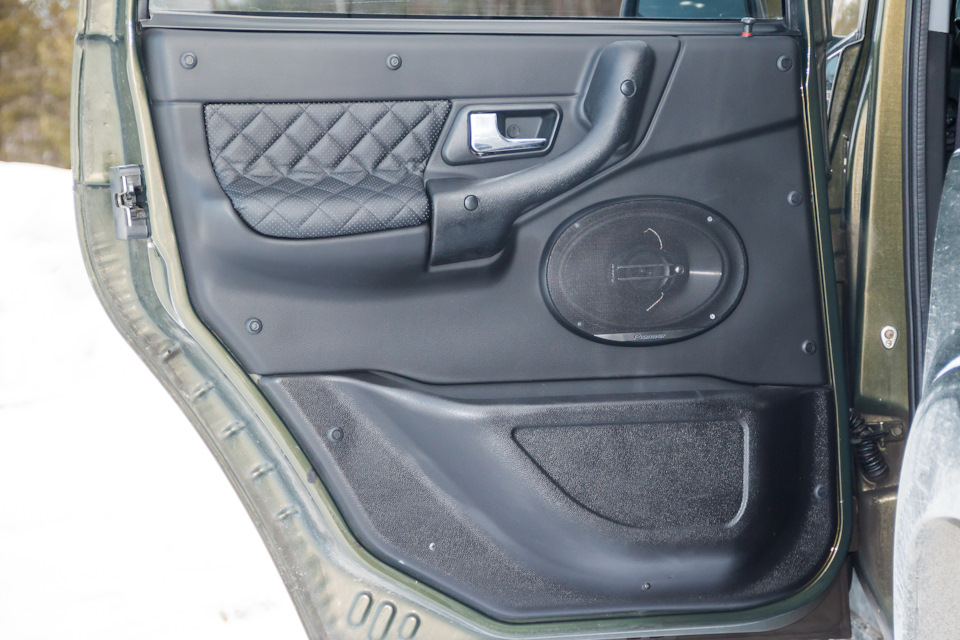

Собираем все и наслаждаемся отсутствием скрипов и хорошим звуком динамиков.

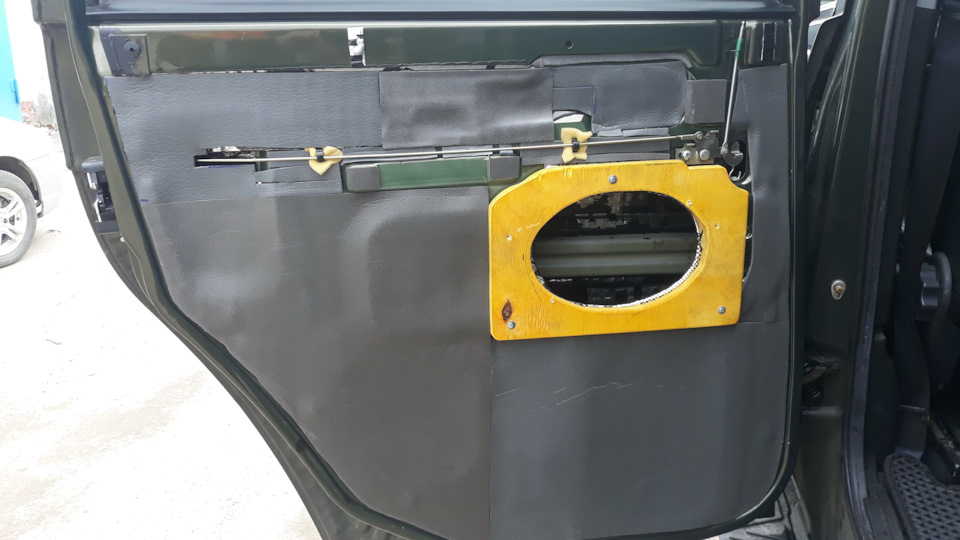

ГУ устройство не менял… Все двери зашумил, динамики установил на самодельные подиумы…

Итог — теперь ничего не скрипит. Сами ручки дверей изготовлены одной деталью. Передние динамики установлены почти по центру отверстий. Музыка стала играть гораздо лучше…
Карты на саморезах снимаются/устанавливаются проще и быстрее.
Один небольшой нюанс — при разложенных задних сиденьях дверь карманом немного упирается в сиденье. Но это не критично — дверь закрывается…

Возвращаем снятую заводом ручку на дверь багажника и тягу открывания изнутри.

На тягу пока кнопку не ставил. В том же общем стиле крепим обшивку двери багажника на брутальные уазо-саморезы. ) Всё что нужно из мелочёвки(саморезы, пистон крепления обивки (держатель), вкладыш крепления дверной карты (с пробкой, чёр.) покупал в магазине 3163.ru. У них есть почти всё что нужно…
Можно конечно и в обычных уазо-магазинах найти но у нас с ним не очень…
Ну вот как то так…
Всем здравия! )

Источник

Запчасти кузова и салона УАЗ Патриот

Запчасти кузова и салона УАЗ Патриот

УАЗ Patriot 2015, двигатель бензиновый 2.7 л., 128 л. с., полный привод, механическая коробка передач — стайлинг

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Поставьте отметку, чтобы продолжить.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Тюнинг УАЗ Патриот

Но на данный момент, несмотря на большие скачки в комфортности и оснащенности современными разработками, конструкторы Патриота все же пока не достигли того уровня комфорта и эстетики, которого многим владельцам УАЗ Патриота так не хватает. Но это совсем не беда. Наш магазин является одним из крупнейших тюнинг-ателье на УАЗ Патриот. Благодаря нашему огромному ассортименту в разделе кузов и салон Вы всегда сможете подобрать именно то, что Вам так не хватало в Вашем УАЗике. В наличии большой выбор потолочных консолей, рулей, подлокотников, элементов декора, зеркал и многого другого. УАЗ Патриот поистине можно назвать “Конструктором для мужчин”, ведь предела его совершенствования почти нет, а простой монтаж и замечательная ремонтопригодность позволит Вам лично заняться его доработками!

Снятие и установка обивки двери задка УАЗ Патриот 3163

Вам потребуются отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы “минус” аккумуляторной батареи.

2. Выверните винт крепления облицовки внутренней ручки открывания двери…

3. …и снимите облицовку.

4. Выверните кнопку блокировки замка двери…

7. Поддев отверткой две декоративные заглушки винтов крепления внутренней ручки двери…

8. …снимите заглушки…

9. …выверните винты крепления ручки…

10. …и снимите ручку.

11. Подденьте обивку отверткой…

12. …и, преодолевая сопротивление тринадцати пластмассовых фиксаторов, снимите обивку двери.

Так расположены фиксаторы обивки двери.

13. При необходимости отклейте влагозащитную пленку.

14. Установите обивку двери в порядке, обратном снятию.
