Блокиратор дверей автомобиля (штыри в двери): плюсы и минусы.

Всем привет! Хочу вам подробнее рассказать про дверные блокираторы (штыри) на авто.

Штыревые блокираторы дверей автомобиля устанавливают:

1) Для предотвращения проникновения в салон
2) Для защиты салонного имущества, дорогого инструмента.
3) Для исключения вандальского обращения с деталями в салоне при угоне, только представьте сколько стоит новая панель на ваш автомобиль, комбинация приборов, штатная магнитола вы очень удивитесь когда узнаете.

На 1 пункте остановимся поподробнее.

Вообще! Для чего нам нужно закрывать доступ в салон? Думаю ответ очевиден!

1) Если говорить про угон, то при закрытом доступе в салон уже на этапе попытки, отбивается всё желание с ней начинать «работать».

2) Защита имущества. С легковыми автомобилями, у которых забронированы стекла пленкой, нужно серьезно повозиться, чтобы снаружи разбить стекло.

На моей практике было достаточно автомобилей, где устанавливал дверные блокираторы для сохранности имущества.
Это были и курьеры, которые на своем автомобили доставляли по Москве товары ценой больше 100 000р за позицию, и приходилось покидать авто.

А так же ребята занимающиеся техническими видами деятельности, где требовалось с собой возить много разного профессионального инструмента, где сам инструмент стоил в несколько раз больше самого авто 🙂

От каких способов проникновения спасут штыревые блокираторы?

Практически от всех известных:

1) при использовании ретрансляторов и кодграбберов, сканеров.
2) взлома личинки или высверливания маленького отверстия рядом с замком, чтобы нажать на тягу.
3) при краже ключей
4) когда по VIN номеру делают ключи и уже с «родным» ключом подходят.
5) с помощью заранее запрограммированной сигнализации кан протокола на данный авто.
Остается только подключиться к кан шине и на брелке сигнализации открыть автомобиль.
6) заранее прописав ключ через OBD2 на сервисе
7) если уж разбили стекло, то попробовав открыть внутренне ручкой открывания двери.

От каких способов не спасет?

1) высверлить отверстие в двери диаметром 50мм, распилить рубашку троса блокиратора и потянуть трос.
Но тут нюанс…каков шанс что правильно угадают в каком месте сверлить, точнее где понятно, вопрос на какой высоте!
2) болгаркой распилить наружную часть металла, отогнуть и добраться до замка :))
3) разбить стекло, напоминаю, что это не просто если бронь на стеклах есть. Далее залезаем внутрь и у нужной двери, разрезаем дверную обшивку.
4) Эвакуатор. Но кража, это отдельная тема. Тем не менее есть защита и от такого способа.

Получается, что противостоять штырям, крайне сложно.

Важнейший момент по штырям и устройствам управления — надежность!

Вот обратите на сам электромотор и блок управления.

Я использую самые надежные замки и электронную основу для защиты автомобиля, 3-5 лет отработают без нареканий.

Как же работают блокираторы, что ими управляет?

Штыри сами по себе не являются самостоятельным устройством ими управляет сигнализация или иммобилайзер, в любом случае это обязано работать молниеносно и безопасно.

Мало того, не все сигнализации и иммобилайзеры имеют контроль за положением штырей, что является важным критерием для выбора охранной системы при установке блокираторов.

Положение «пули» штырей нужно знать системе для того, чтобы корректно реагировать на внештатные ситуации, например если не задвинулся внутрь при снятии с охраны или варвары хитрыми способами попытались его задвинуть.

Пример работы комплекса с дверными блокираторами смотрите ниже

К отрицательному моменту можно отнести — аварийное открытие дверей, при севшем аккумуляторе.

Разумеется и тут есть выходы, например:
1) сделать резервную розетку, чтобы подать питание на аккумулятор и снять с охраны авто.
2) использовать модуль управления штырями, который имеет функцию открыть блокираторы пинкодом, данный вариант значительно увеличивает стоимость.
3) реализовать аварийное открытие 1 какой-нибудь двери, хитрым способом, что является довольно хорошей альтернативой.

К второму отрицательному моменту можно отнести тот факт, что приходится делать небольшие отверстия в двери и стойке.
Однако, в моем случае, эти места декоративно оформлены и защищены от коррозии, поэтому поводы для переживания отсутствуют.

По рекомендации одного из клиентов, я заказал в рекламном агентстве кольца из плотного материала, которые идеально приклеиваются на каждый элемент дверного блокиратора, который контактирует с кузовом для 100% предотвращения повреждения ЛКП за этим элементом.

Заодно и усилил крепление блокиратора в двери, за счет установки большей по диаметру шайбы.

Источник

Мануал по восстановлению ограничителей дверей

По просьбам Трудящихся!
Как сделать так, чтобы двери не болтались на ветру и под уклоном, хорошо фиксировались при открытии? И при этом сэкономить бюджет. Ответ в этой статье!

У многих я замечаю что уже после пробега в 100-150 тыс км
плохо работают ограничители открывания дверей.
Беда скажем прямо не большая, сам я ездил так почти 7 лет.
Открытые двери болтаются на ветру и сами ходят в ту сторону,
в которую наклонена машина. Приходится придерживать двери,
чтобы не поцарапать соседнюю машину при парковке.

Бла бла про граничители дверей, можно не смтореть!

1 Ограничитель дверей раньше стоил 2500р. перемножаем на 4 и задаем вопрос за что?
ведь сам ограничитель цел и видимых повреждений не имет.
Ответ прост: стерта рабочая часть.

Дополню что недавно мы с tourerB покупали ограничители от таза для восстановления его машины.
Пока продавщица искала их я посетовал что Тойотовские ходят всего около 100 тысяч, на что она начала угарать что их ресурс на тойоте очень мало. Ну а мы ответ вежливо намекнули что это на самом деле не малый ресурс. Что необходимость в капитальном ремонте двигателя ваз подчас возникает с такой же периодичностью. При этом, с неисправными ограничителями ездить можно. Купили 4шт по 100р. можно использовать от моделей 08, 09, 10. потраха у них все одинаковае.

Итак
Разбираем Тоетовские ограничители

Сверлим отверстия в местах сварки рядом с резьбой крепления отраничителя к двери.
Две железные части ограничителя приварены сваркой в 2х местах. В тех местаз есть даже небольшие выемки как после кернера. по-этому можно просто сверлить и сверло не уведет вбок, Лучше использовать всерло 5-5.5 милиметров. Возникает ощущение что возможность ремонта закладывали прямо при проектировании.
Аккуратно высверливаем их и разбираем деталь, иногда приходится пользоваться широкой минусовой отверткой и молотком. Несколько нежных ударов и отвертка расклинивает детали ограничителя, разъединяя последние места сварки.

Разобранный ограничитель
Внутри все очень просто, 2 резинки прижимают 2 пластиковые детали которые изношены.
Не выбрасывайте их сразу, когда вы будете точить ВАЗовские втулки то они помогут вам обточить их до нужного размера. Особой точности не требуется т.к. мерки на глазок достаточно.

Разбираем ТАЗовский ограничитель. методом грубой силы.

Чем то его разборка напоминает советские железные игрушки, где для разбор нужно было отогнуть железные ушки.
Все что нам нужно в нем это рабочие части, также советую не выбрасывать силиконовые отбойники.

Разобранный ограничитель от девятки

Рабочие части несколько шире, по этому их нужно подточить под размер.
Я использовал наждак, пластмассовые детали и железные пруточки, точил отдельно.

Рабочая часть ВАЗовского ограничителя имеет форму клинышка.
и поэтому резинка тоже используется ВАЗовская, она расклинивает и прижимает рабочую часть тем сильнее чем сильнее закручен болт фиксирующий ограничитель.
При сборке видно что Железные детали прилегают не плотно им мешают излишки резины но не спешите их подрезать. Так и должно быть, т.к. мы не будем сваривать части железные части ограничителя между собой, и у нас будет возможность регулировать силу их работы и усилие на закрытие дверей.

Проще говоря силу работы ограничителя теперь можно регулировать затяжкой болтов.
я не знаю как должны правильно работать ограничители и по этому регулирую их работу на глазок.
В результате двери стали хорошо фиксироваться.
Есть и недостатки и таком способе восстановления, раньше трение было металл о пластик а теперь металл о металл. Работа ограничителей теперь слышна, также для приработки я добавлял капельку масла.

Когда я делал передние двери то решил провести небольшой эксперимент.
Могу сказать что достаточно удачный, отбой двери теперь более мягкий
и при этом угол открывания двери не уменьшился!

Источник

Восстанавливаем фиксацию дверей на Mazda | Ремонт ограничителя двери

Двери автомобиля бьют вас по ногам? 😣
Неудобно укладывать вещи в машину и усаживать ребенка? 🥺
Боитесь задеть дверью соседнее авто на парковке и «попасть» на круглую сумму? 😠

Хватит это терпеть! ❌ Решите эту проблему просто – с помощью ремкомплекта ограничителей дверей.

Что такое ограничители двери ❓

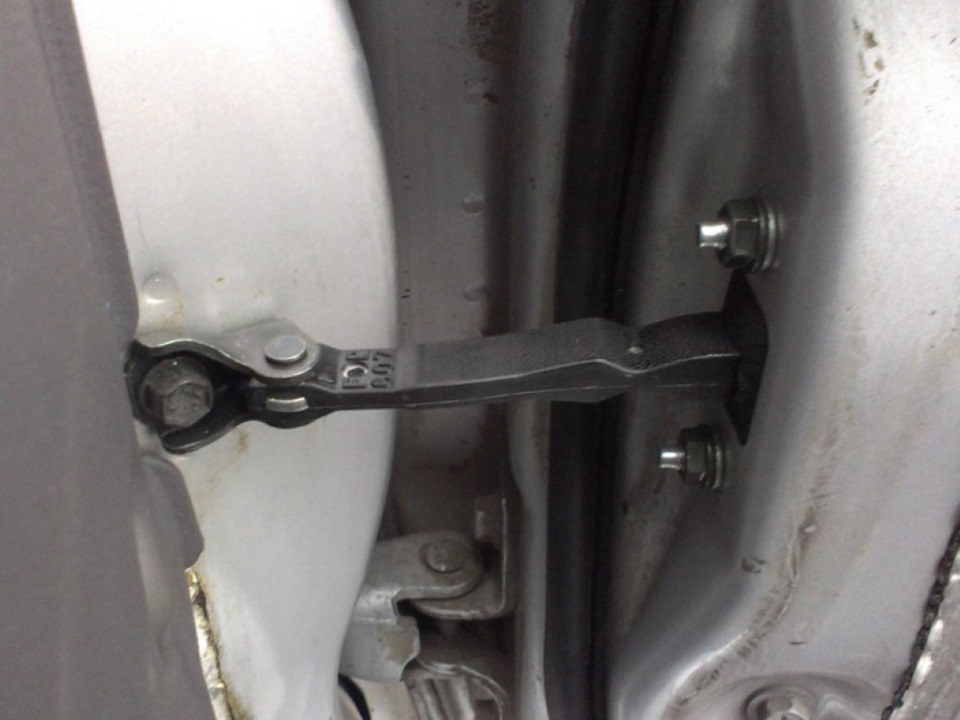

Ограничитель – это механизм, который придерживает двери в крайнем и среднем положениях и не дает двери самостоятельно закрыться. Со временем ограничитель перестает работать, потому что изнашиваются фиксаторы – пластиковые детали внутри корпуса ограничителя. Но остальные части ограничителя работают, как новые.

Какой смысл менять весь узел и переплачивать за него, если сломались только фиксаторы? 😏❓

Состав комплекта на 4 двери:
фиксаторы — 8 шт.
компенсационные пластины — 16 шт.
сухая смазка — 3 мл. с кистью для нанесения
инструкция по установке — 1 шт.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ:

1. Снимите внутреннюю обшивку двери. Выкрутите болт и две гайки крепления ограничителя двери и извлеките его из двери.

2. Разогните четыре прижима и снимите крышку.

3. Отверткой извлеките фиксаторы вместе с пружинами. Вы увидите изношенные фиксаторы. Они могут быть двух видов: с роликами и без роликов.

4. Очистите шток, корпус и пружины от грязи, насухо протрите их. Аппликатором нанесите со всех сторон сухую смазку на шток и новые фиксаторы. Дайте смазке высохнуть несколько минут. Сухая смазка продлит срок службы фиксаторов, сделает ход ограничителя мягче на этапе притирки и облегчит сборку.

5. Замена фиксаторов без роликов производится без переходных шайб.

Для замены фиксаторов с роликами необходимо использовать переходные шайбы между фиксатором и пружиной.

6. Вставьте пружины на край корпуса, фиксаторы разместите на узкой части штока, надавите на фиксаторы с пружинами и они встанут в корпусе.

7. Аккуратно согните прижимы на корпусе плоскогубцами или молотком. В случае неплотно прилегающей крышки возможно появление люфта и постороннего звука. Будьте внимательны, не повредите шпильки на корпусе. Вы получили новый ограничитель двери. Установите ограничитель в дверь, закрутите болт и две гайки и поставьте обшивку.

Желательно смазать шарнир ограничителя двери, так как он может скрипеть. Смазывать шарнир нужно смазкой для замков и петель. Для этого сначала смойте с шарнира грязь, пыль и высохшую смазку. Важно! Использовать составы WD-40 в качестве постоянного заменителя смазки недопустимо. Это достаточно летучий состав, он быстро высыхает, оставляя рабочую поверхность незащищенной. После использования WD-40 следует по возможности быстро обработать эту поверхность нормальной смазкой.
Если в шарнире ограничителя появился большой зазор, то при открывании и закрывании двери могут появиться щелчки. Проверьте отсутствие люфта в шарнире, при необходимости устраните его.
Мы не рекомендуем использовать жидкие и консистентные смазки для смазывания фиксаторов и штока ограничителя двери, так как это может привести к преждевременному износу фиксаторов из-за налипания пыли и частиц. Для увеличения срока службы и при появлении посторонних шумов в ограничителе двери для смазывания штока и вкладышей можно использовать сухие смазки.

Список совместимых моделей:

ПОЧЕМУ РЕМКОМПЛЕКТ — ЭТО ВЫГОДНО:
✅ Ремкомплект в среднем в 3-4 раза выгоднее, чем покупка новых ограничителей.
✅ Гарантия срока службы — 3 года.
✅ Фиксаторы прошли испытания на стенде и в реальных условиях эксплуатации.
✅ Материал — графитонаполненный полиамид 6 (износостойкий пластик, предназначенный для трущихся деталей).

Для заказа пишите в личные сообщения! 😊
Доставка по России от 2 дней, по всему миру от 7 дней.
Оплата любым удобным способом.

Источник

Крепление обшивки дверей автомобиля

Для модернизации или ремонта автомобиля нередко приходится снимать дверную обшивку. Чтобы сделать это правильно, не повредив крепление обшивки, необходимо уточнить, какой тип крепления используется в конкретной модели автомобиля.

Особенности конструкции держателей обшивки автомобильных дверей

Чаще всего в качестве крепежного элемента применяется клипса крепления обшивки двери. Данный способ широко распространен благодаря своей универсальности, а также легкости установки. Чтобы снять подобную клипсу, необязательно прибегать к помощи профессионалов, достаточно обзавестись специальным съемником, цена которого составляет 200 рублей.

Конструкционно такие держатели можно разделить на:

Резьбовой крепеж чаще применяется на более серьезных узлах автомобиля. При установке обшивки двери, не нужно прикладывать значительных усилий, но при желании каждый может использовать этот вид крепления в любой области, где это допустимо. Как правило, такой крепеж состоит из двух частей – пластикового болта и гайки, которые надежно притягивают панель к кузову автомобиля.

Способ крепления применяется для защиты узлов автомобиля при сильной затяжке, поскольку при использовании саморезов в негодность приходит либо сама панель, либо отверстие для крепления, расположенное в кузове автомобиля.

Минус резьбового крепления в том, что при большом прикладываемом усилии крепеж проворачивается и ломается.

Елочки более популярны. Они имеют простую конструкцию, легко устанавливаются. Для монтажа елочек не требуется специализированное оборудование, так как фиксация панели обшивки двери происходит после нажатия на пластиковый держатель. При прохождении через металлический лист, края крепежа загибаются внутрь, а после расправляются и надежно фиксируют панель.

Для демонтажа этого крепежа потребуется простой съемник. На вид он похож на обычную отвертку с загнутым краем. Плоская часть раздвоена, чтобы в полость легко проходил крепеж. Съёмник используется в качестве рычага, чтобы извлечь крепление и при этом не повредить обшивку. Прикладываемое усилие воздействует только на саму клипсу.

Инструмент начал активно применяться автолюбителями после неоднократных случаев поломки панелей. Когда демонтаж елочки осуществляется путем оттягивания панели, большая часть нагрузки приходится на обшивку, что нередко приводит к сколам и трещинам в пластике. Из-за этого возникает дребезжание панели обшивки при движении автомобиля.

Клипса формы тюльпан сравнительно надежнее, поэтому ее применение более целесообразно для данного вида работ. Крепеж действует по принципу строительного дюбеля. На автомобильной двери крепится одна из двух частей крепления, вторая же часть пропускается в отверстие панели обшивки автомобиля и далее проходит через отверстие в двери, после чего попадает в свою ответную часть. После резкого нажатия на клипсу можно услышать характерный щелчок, свидетельствующий о том, что клипса надежно зафиксирована и снять ее теперь можно только при использовании специального инструмента.

Конструкционные особенности заглушек позволяют применять их для сокрытия головок винтов и болтов. Так как обе части этого вида заглушек не предназначены для фиксации предметов, такие клипсы имеют больше эстетическое значение, чем монтажное.

Правила снятия и установки обшивки

Несмотря на то, что процесс не представляет сложности, есть моменты, которые стоит учитывать, выполняя эти операции:

Замена поломанных клипс

Нередко клипсы ломаются и становятся непригодными к дальнейшему использованию. Пластик – хрупкий материал. Но расходники можно приобрести в любом магазине автозапчастей, не зависимо от требующейся модификации и цвета. Плюс крепления на клипсы в том, что даже если сам пистон испорчен, он не приводит к поломке других элементов автомобиля и легко заменяется на новый.

Как устранить дребезжание обшивки

Во время движения панель обшивки может дребезжать от вибрации. Чтобы устранить этот неприятный звук, нужно заменить крепления на аналогичные. Можно выполнить ремонт своими руками при минимальных затратах, заменив клипсы на резьбовой крепеж. Главное, не перетягивать резьбу.

Дребезжание также возникает в результате долгой эксплуатации автомобиля. Со временем пластик, который используется для отделки салона, ссыхается и делается более твердым, что приводит к возникновению постороннего звука. Устранить неисправность можно с помощью создания еще одной или двух точек крепления. Перед тем как сверлить, нужно убедиться, что в месте расположения будущих отверстий, под обшивкой, нет значимых узлов.

Ремонтные работы по замене обшивки своими руками

Сначала необходимо внимательно ознакомиться с конструктивными особенностями двери и применяемого крепежа. Затем, используя специальный инструмент, демонтируют панель. При обнаружении трещин, сколов рекомендуется устранить их с помощью герметика или других клеящих составов. Завершив ремонтные работы, панель устанавливают на место.

Дополнительные рекомендации автолюбителей

Некоторые автолюбители для экономии средств предпочитают использовать в качестве крепежного элемента панели металлические винты. С помощью специального заклепочника на двери фиксируется резьбовая заклепка, выполненная из твердого металла. Со стороны обшивки вставляется винт и с помощью обычной отвертки или шестигранника винт вкручивается в заклепку. Чтобы крепление выглядело более аккуратным, можно использовать обычные заглушки.

Крепление обшивки двери на клипсы или винты надежное и ремонтопригодное. При покупке новых крепежных элементов следует изучить особенности крепления панели ремонтируемой модели авто.

Источник

Двери автомобиля

Все двери кузова рамочного типа и одинаковы по конструкции. Нижняя часть двери, т. е. ее корпус, состоит из двух штампованных панелей (наружной и внутренней), соединенных между собой путем загибки кромок и сварки. Чтобы увеличить жесткость корпуса двери, со стороны петель и подоконника приварены усилители. Верхняя часть двери представляет собой П-образную рамку, сваренную встык из двух отрезков профиля, образованного прокаткой стальной ленты на роликовом станке. Нижние концы рамки пропущены внутрь корпуса и соединены с ним с помощью твердого припоя. Применение дверей рамочного типа позволяет уменьшить толщину стоек двери и увеличить площадь дверного окна.

Рис. Крепление дверей к кузову:
а — разрез по петле передней двери; б — разрез по петле задней двери; 1 — щека петли, прилегающая к кузову; 2 — уплотнитель петли; 3 и 12 — держатели; 4 — винт; 5 — пластина; 6 — стойка кузова; 7 — заглушки; 8 — болты; 9 — усилитель двери; 10 — щека петли, прилегающая к двери; 11 — уплотнитель петли на двери

С наружной стороны дверные рамки облицованы декоративными алюминиевыми накладками, которые крепятся к рамкам при сборке путем загибки наружной кромки.

Наружная декоративная накладка подоконника двери, в которой зажат резиновый уплотнитель стекла, надета на кромку наружной панели двери и удерживается на ней пружинными держателями.

Крепление двери

Каждая дверь со стороны переднего торца подвешена к кузову на двух петлях. Щека 1 каждой петли, прилегающая к стойке б кузова, закреплена винтами 4, ввернутыми в пластину 5, удерживаемую внутри стойки держателем 3. Размеры держателя позволяют перемещать пластину при регулировке. Щека 10 петли, прилегающая к двери, прикреплена к ней болтами 8, которые проходят через отверстия в усилителе V двери и ввернуты в резьбовые отверстия этой щеки.

Во избежание проникновения пыли внутрь передней и задней двери щека 10 петли проходит через губчатый уплотнитель 11, который удерживается приваренным к двери держателем 12. Для защиты кузова от пыли в местах крепления петель передней двери щека 1 петли проходит через приклеенный к стойке кузова губчатый уплотнитель 2, а монтажные отверстия в стойке закрыты резиновой заглушкой 7. Щеки петель стальные; изготовлены они из профиля специального проката, который разрезается. Щеки соединяются между собой пальцем. Палец смазывается через отверстие в головке щеки. Описанное крепление позволяет регулировать двери, т. е. смещать их в любом направлении: вверх, вниз, вперед, назад, внутрь и наружу. Такая регулировка обеспечивает правильное положение двери, определяемое равномерным зазором по периметру двери и отсутствием ступенек между поверхностью двери и сопряженных с ней участков кузова.

Рис. Ограничитель двери (горизонтальный разрез):
I — дверь в открытом положении; II — дверь в закрытом положении; 1 — ограничитель; 2 — хвостовик ролика; 3 — перемычка ограничителя; 4 — держатель пластины; 5 — пластина; 6 — скоба; 7 — винт; 8 — усилитель двери

Ограничитель двери

Для ограничения угла открывания и удержания двери в открытом положении каждая дверь снабжена пружинным ограничителем 1. Концы ограничителя, служащие осью его вращения при открывании двери, прикреплены к стойке кузова скобой 6, которая закреплена винтами 7, ввернутыми в пластину 5, удерживаемую на месте держателем 4, благодаря чему винты можно вывертывать полностью. Размеры держателя позволяют перемещать пластину при регулировке навески двери.

При открывании двери хвостовик 2 ролика, закрепленного на усилителе 8 внутри двери, упирается в петлю ограничителя, задерживая таким образом дальнейшее открывание двери. При этом перемычка 3 ограничителя, благодаря его упругости, сжимает ролик, не позволяя двери закрыться под влиянием собственного веса. Угол открывания двери при этой конструкции не регулируется. Чтобы дверь не скрипела, ограничитель необходимо периодически смазывать.

Рис. Положение замка и защелки при закрывании двери:
I — направление движения двери; II — направление вращения ротора; а — дверь накрыта полностью; б — дверь закрыта на одна зуб; в — дверь начинает закрываться; 1 — ротор; 2 — защелка; 3 — сухарь; 4 — фиксатор; 5 — полка защелки

Замок двери

Все двери кузова имеют замки роторного типа одинаковой конструкции. Замок удерживает дверь в закрытом положении благодаря тому, что ротор 1 находится в зацеплении с зубчатой защелкой 2, укрепленной на стойке кузова. Замки всех дверей можно открыть снаружи кузова нажатием кнопки наружной ручки, кроме передней левой двери, и открыть изнутри кузова поворотом (вверх) ручки внутреннего привода замка. При повороте этой ручки вниз замок запирается и не может быть открыт снаружи. Замок левой передней двери изнутри не запирается и может быть заперт только снаружи на ключ с помощью замочка, помещенного в кнопке наружной ручки.

Замок двери, внутренний привод и зубчатая защелка закреплены винтами. Винты крепления замка ввернуты в его корпус, винты привода — в неподвижные гайки панели двери и винты защелки — в пластину, удерживаемую внутри стойки держателем. Такое крепление позволяет вывертывать винты полностью.

Наружная ручка закреплена двумя шпильками, ввернутыми в ручку, и гайками.

Ротор 1 замка, выполненный в виде шестизубой шестеренки, при открывании и закрывании двери вращается, перекатываясь по зубцам защелки 2. От вращения ротор удерживается собачкой 2, которая прижимается к храповику 1, сидящему на одной оси с ротором, натяжением пружины 3. При захлопывании двери ротор, упираясь в зубья защелки, вращается, преодолевая небольшое усилие пружины 3, благодаря чему дверь закрывается от легкого толчка.

Рис. Механизм замка двери:
1 — храповик; 2 — собачка; 3 — пружина; 4 — щеколда; 5 — лапка рычага; 6 — полка корпуса замка; 7 — хвостовик собачки

Возможность беспрепятственного перекатывания ротора по зубчатой защелке при закрытии двери позволяет захлопывать все двери, кроме левой передней, и при запертом, т. е. нижнем положении внутренней ручки, что весьма удобно, если необходимо закрыть дверь снаружи.

При открывании двери, чтобы освободить ротор для вращения, собачку 2 отводят от храповика или щеколдой 6, нажимая на него болтом кнопки 1 наружной ручки, или подъемам вверх хвостовика 7 собачки, поворачивая вверх ручки внутреннего привода замка (с помощью тяги привода и коромысла в замке). При повороте ручки привода вниз коромысло входит между полкой 6 корпуса замка и лапкой б рычага и запирает дверь, так как при нажиме на кнопку наружной ручки щеколда 4, упираясь в коромысло, не может повернуться и отвести собачку от храповика. В опущенном положении внутренние ручки самопроизвольно не возвращаются в исходное положение при захлопывании двери, так как этому препятствует стопорная пружина, удерживающая валик, на котором сидит каждая ручка, в крайнем положении. Вместе с тем стопорная пружина не препятствует возвращению ручек в исходное положение при открывании двери изнутри кузова. Некоторое усилие, которое необходимо приложить к ручке при открывании двери, исключает ее открывание при случайном задевании за ручку.

При движении автомобиля по неровной дороге двери кузова, имеющие значительный, вес (около 20 кг), создают на петлях, вследствие вертикального перемещения кузова, большой изгибающий момент, т. е. дополнительную нагрузку, которая ослабляет крепления петель и приводит к их износу. В результате дверь проседает, начинает стучать на ходу и нарушается герметичность уплотнения двери. Для компенсации изгибающего момента на петлях замок двери, кроме основного назначения, выполняет также функцию дополнительной опоры двери. В замке под ротором укреплен фиксатор 4, который при запертом положении двери опирается на полку 5 защелки прикрепленной к стойке кузова. Для того чтобы дверь не подпрыгивала, фиксатор зажимается в защелке специальным подвижным пластмассовым сухарем 3. В момент закрытия двери при правильном ее положении фиксатор должен плавно входить на полку защелки без удара и подъема двери вверх.

Необходимый натяг двери, т. е. ее прижим к проему кузова, обеспечивается регулировкой положения защелки замка на стойке кузова. При ослаблении винтов крепления защелка может быть сдвинута и установлена в требуемом положении, после чего винты должны быть хорошо затянуты. Правильное положение защелки относительно замка двери контролируется величиной следа, который оставляет фиксатор на полке защелки. Длина следа должна составлять не более 25 мм. В эксплуатации, для обеспечения легкого закрывания дверей и их надлежащего уплотнения, необходимо периодически проверять и подтягивать крепление петель и защелки замка каждой двери. Если след, оставляемый фиксатором на полке защелки, начинает углубляться, это указывает на ослабление крепления дверных петель и нарушение правильного положения двери, которое должно быть сразу же восстановлено.

Рис. Наружная ручка двери:
1 — кнопка наружной ручки левой передней двери; 2 — пружина; 3 — чашка пружины; 4 — болт; 5 — выступ цилиндра; 6 — щеколда замка двери

Наружная ручка двери

Кнопка 1 наружной ручки левой передней двери снабжена цилиндрическим замочком, запирающим кнопку. При повороте вставленного в замочек ключа на 90° цилиндр замочка поворачивается. При этом имеющиеся па цилиндре выступы 5 становятся поперек прорези в донышке чашки 3 пружины 2 ручки и тем самым препятствуют перемещению кнопки. За исключением замочной кнопки все ручки взаимозаменяемы.

Для того чтобы при нажиме на кнопку 1 ручки дверь беспрепятственно открывалась, кнопка должна свободно перемещаться в ручке до упора и возвращаться в исходное положение усилием пружины 2. Если при этих условиях замок двери не открывается, то, следовательно, нажимной болт 4 кнопки не доходит до щеколды 6 замка. Для правильной работы замка необходимо, чтобы между головкой болта 4 и щеколдой 6 замка был выдержан небольшой зазор 0,3—1 мм. Если же болт будет упираться в щеколду, то появится свободный угловой ход ротора замка двери, что недопустимо.

Положение нажимного болта можно регулировать, не снимая наружной ручки. Для этого нужно только снять обивку двери и воспользоваться люком, который имеется в этой части двери. После установки болта в правильное положение следует хорошо затянуть контргайку болта 4.

Окно двери. Спускное стекло

Окна всех четырех дверей кузова можно опускать и поднимать с помощью стеклоподъемников. Опорами для направляющих желобков, по которым скользят стекла, являются стойки дверных рамок и параллельные им дополнительные стойки, разделяющие окно двери на две части. В передней двери разделяющая стойка представляет собой часть неразборной обоймы поворотного стекла, которая крепится к двери тремя винтами.

В задней двери разделяющая стойка крепится самостоятельно двумя винтами.

Направляющие желобки на стойках дверных рамок, а также верхний желобок, в который входит край поднятого стекла, крепятся к профилю дверной рамки специальными пружинными держателями. Нижние торцы желобков удерживаются приваренным к двери металлическим желобком с крючком на конце. Направляющие желобки на разделительных стойках в верхней части приклепаны к стойкам, а в нижней части удерживаются приклепанным к желобку крючком, который входит в прорезь закрепленного на двери кронштейна 13.

Нижняя часть каждого опускного стекла запрессована вместе с резиновой прокладкой в стальную обойму 8, к которой приварен кронштейн, снабженный зажимом 5 для крепления обоймы к тросу 16 стеклоподъемника.

Стеклоподъемник

Для опускных стекол 1 дверей применены одинаковые стеклоподъемники с тросовым приводом. Стекло-подъемники правой и левой дверей взаимозаменяемы, а передней и задней дверей — отличаются только длиной троса. Стекло-подъемник закреплен на двери тремя винтами, ввернутыми в корпус стеклоподъемника.

Трос стеклоподъемника закреплен на барабане 17 и в рабочем положении натянут в виде треугольника. Ось верхнего ролика 4 приклепана к усилителю внутренней панели двери.

Нижний ролик 14 закреплен в вилке 12, постоянно оттягиваемой вниз пружиной 11 для компенсации вытягивания троса. Для уменьшения трения троса о бортик ролика и обеспечения бесшумной работы крючок 10 вилки закреплеп в одной точке, вследствие чего плоскость вращения нижнего ролика 14 может отклоняться в соответствии с перемещением троса 16 по канавкам барабана 17 стеклоподъемника.

Рис. Опускное стекло и стеклоподъемники передней двери:
1 — стекло; 2 — внутренний уплотнитель стекла; 3 — подоконная накладна; 4 — верхний ролик; 5 — зажим троса; 6 — наружный уплотнитель стекла; 7 — наружная декоративная накладка; 8 — обойма опускного стекла; 9 — кронштейн нижнего ролика; 10 — крючок вилки; 11 — пружина; 12 — вилка; 13 — кронштейн буфера; 14 — нижний ролик; 15 — буфер; 16 — трос; 17 — барабан; 18 — ручка

Трос и стекло перемещаются вращением барабана с помощью шестерни валика стеклоподъемника и зубчатого венца барабана 17.

Движение стекла вверх ограничивается упором стекла в верхний желобок, закрепленный на рамке двери. Движение стекла вниз ограничивается упором обоймы 8 стекла в резиновый буфер 15, вставленный в кронштейн и закрепленный на внутренней панели двери.

Стекла фиксируются в любом положении тормозной пружиной, помещенной внутри тормозной чашки стеклоподъемника. Правильность работы тормозной пружины проверяется величиной свободного хода ручки 18, который должен быть не более 35-мм по хорде для наконечника ручки. В связи с тем, что нормальная работа стеклоподъемника может быть обеспечена лишь при надлежащем натяжении троса, для крепления кронштейна 9 нижнего ролика к внутренней панели двери сделаны удлиненные отверстия, позволяющие устанавливать кронштейн в нужное положение. Трос 16 должен быть хорошо смазан. При ослаблении крепления кронштейна 9 трос может соскочить с роликов, и стеклоподъемник перестанет работать. В этом случае следует снять внутренние ручки и обивку двери, исправить положение троса на барабане и роликах, оттянуть кронштейн 9 вниз и закрепить его так, чтобы трос был натянут как струна.

Рис. Поворотное стекло передней двери:
1 — уплотнитель рамки стекла: 2 — стойка; 3 — гайка; 4 — скоба; 5 — ось; 6 — пружина; 7 — шайба; 8 — уплотнитель открытой грани стекла; 9 — скоба; 10 — кнопка; 11 — ручка; 12 — ващелка

Поворотное стекло передней двери

Поворотное стекло, служащее для вентиляции передней части кузова, представляет собой отдельный узел, который крепится к рамке двери двумя самонарезающими винтами, ввернутыми в скобы 9, и к подоконнику двери одним винтом, ввернутым в неподвижную гайку 3. Поворотное стекло передней двери запрессовано вместе с рези-новой прокладкой в поворотную рамку и прочно держится в ней.

Поворотная рамка стекла снабжена фрикционным механизмом, фиксирующим стекло в любом положении, даже при сильном напоре встречного потока воздуха.

Легкость хода стекла, которое должно поворачиваться от незначительного усилия руки, и надежность фиксации его зависят от того, насколько затянута пружина 6, создающая трение между шайбой 7, надетой на нижнюю ось 5 поворотной рамки, и скобой 4 установочной рамки стекла.

Так как поворотное стекло собрано в один узел вместе с установочной рамкой и разделительной стойкой окна, при необходимости регулировки натяжения пружины весь узел должен быть вынут из двери, что может быть сделано только после снятия подлокотника, внутренних ручек двери и ее обивки.

В закрытом состоянии, когда ручка 11 стекла удерживается защелкой 12, рамка стекла и его открытая грань должны быть плотно прижаты по всему контуру к резиновым уплотнителям 1 и 8.

Ручка стекла имеет запорное устройство с кнопкой 10, препятствующее повороту запертой ручки вверх (из горизонтального положения) и открыванию стекла снаружи автомобиля с помощью какого-либо крючка. При нажатии на кнопку изнутри кузова ручка стекла свободно поворачивается. При опускании в горизонтальное положение ручка запирается без нажатия на кнопку.

Стекло задней двери

В окне задней двери, ввиду невозможности полного опускания стекла из-за арочного выступа двери над колесом, опускное стекло сужено, а дополнительное стекло, которое выполнено неподвижным, заключено по контуру в резиновый уплотнитель.

Рис. Уплотнение дверей:
а — сечение по верхней части окна двери; б — сечение по средней стойке кузова через окна передней и задней дверей; в — сечение по порогу двери; 1 — кромка облицовочной накладки; 2 — наружный уплотнитель; 3 — дужка обивки потолка; 4 — внутренний уплотнитель; 5 — опускное стекло; 6 — желобок; 7 — рамка двери; 8 — облицовка порога; 9 — наружная панель двери

Уплотнение двери

У всех четырех дверей для защиты внутреннего помещения кузова от воды и пыли применено двойное уплотнение. Первое уплотнение — наружное, осуществляется непрерывным уплотнителем 2 из губчатой резины, приклеенным к двери по всему ее периметру, включая верхние рамки двери 7. У замочного хорда передней двери уплотнитель дополнительно прижат стальной накладкой.

Второе уплотнение 4 — внутреннее, выполнено в виде упругого, также непрерывного резинового профиля, прикрепленного к дверному проему кузова. В нижней части дверного проема на участке порога уплотнитель 4 прижат к фланцу проема облицовкой 8 порога.

Поворотное стекло окна снабжено резиновыми уплотнителями 1 и 8. Опускное стекло 5 уплотняется ворсовыми желобками 6, по которым скользит стекло, а также внутренним ворсовым уплотнителем 2 па подоконной накладке 3 двери и наружным резиновым уплотнителем 6, зажатым в нижней декоративной накладке 7 двери.

Эффективность основного наружного уплотнения двери зависит прежде всего от натяга (регулируемого положением защелки замка на стойке кузова), при котором дверь закрывается от легкого толчка, а губчатые уплотнители деформируются до такой степени, что между ними и дверью нет щелей. Для этого проверяют плотность прилегания уплотнителей двери к ее проему, натирая уплотнители мелом. При захлопывании двери на кузове должен оставаться отпечаток мела.

Если при хорошо отрегулированном натяге двери и правильной работе замка отпечаток мела имеет пропуск, то в этих местах нужно осторожно отделить уплотнитель от двери и подложить под него на клею резиновую подкладку требуемой толщины.

Источник
