Рисуем автомобильные схемы. Опыт использования EdrawMax (wondershare) RUS
Сегодня хочу поделиться своим опытом в схеме отрисовки автомобильных схем. Не назвал бы это своим хобби, это скорее всего нужда, сначала охотишься за проводкой, квест с покупкой, вот она пришла-а поскольку схем на мое авто нет (нормальных) — то ты даже и не знаешь подойдет она тебе или нет. И вот тут то и нужна схема-то проводки что в руках(в коробке) и то что на машине. Но это все лирика, давайте ближе к сути. После пары дней гугления я составил некий список программ в которых я смогу нарисовать проводку…Даже не так-первый блин был не то что комом, он был вполне на уровне…на уровне 5 класса «Б»:
Из-за малого кол-ва элементов (разъемов) всё было отрисованно в paint.net и «вроде как ниче», естественно это принялось мозгом на уровне-о норм, не нужны никакие проги. Ага. В следующий раз надо было отрисовать проводку двери. И в принципе я ее нарисовал:
Поняв что в такой схеме и сам то ноги поломаешь и глаза, да и мозг тоже, начал ее перерисовывать…опять же в paint.net (Ёжики кололись, но продолжали жрать кактус):

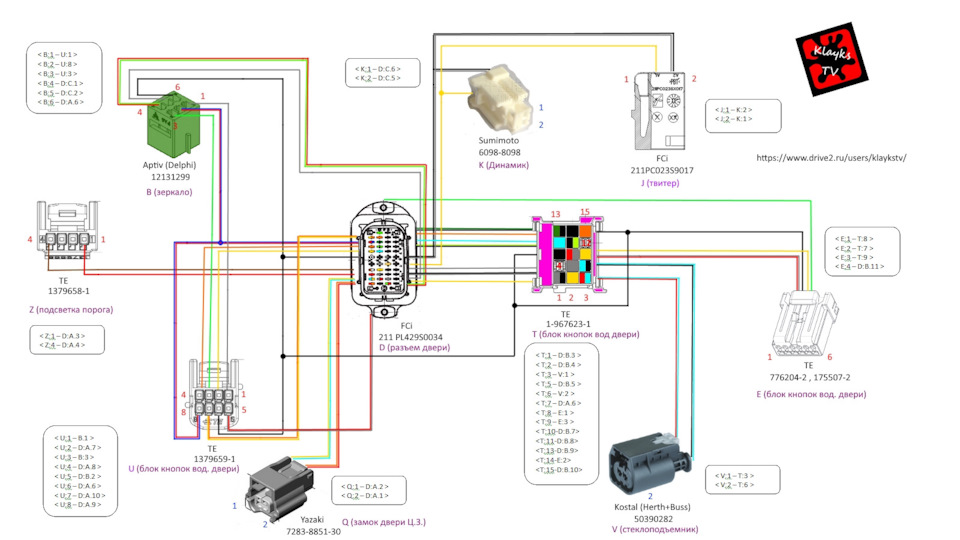

Вроде хорошо и видно и понятно и «бирки» сделал. Круто? А, то! Потрачено 3 дня жизни от и до, ну с поиском разъемов, подготовкой изображений неделя наверное. И тут то стало доходить что надо найти список программ и хотя бы скачать парочку и попробовать.

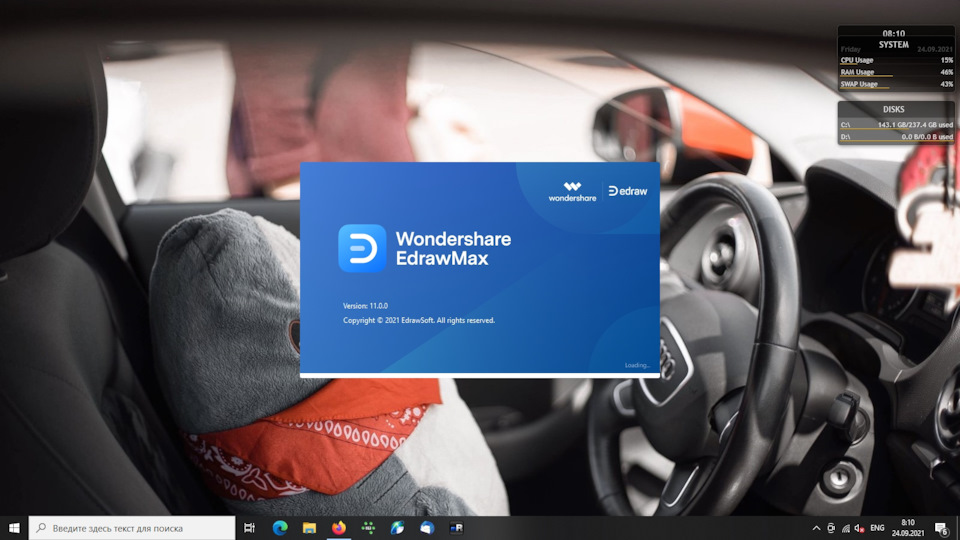

Список я естественно к моменту написания этой статьи выкинул/уничтожил/потерял/сломал…а так это не заказной обзор (таким не занимаюсь) я даже не буду напрягаться с поиском аналогов и составлением списка. Я даже не обижусь если кто в комментах скажет я знаю лучше решение и приведет ссылку. Но, потыкав по ссылкам в гуглах я понял что большинство решений для данной тематики либо уже отмерло-сайты протухли или не существуют, либо мани-мани. и тут очередь дошла до EdrawMax, запускаем:

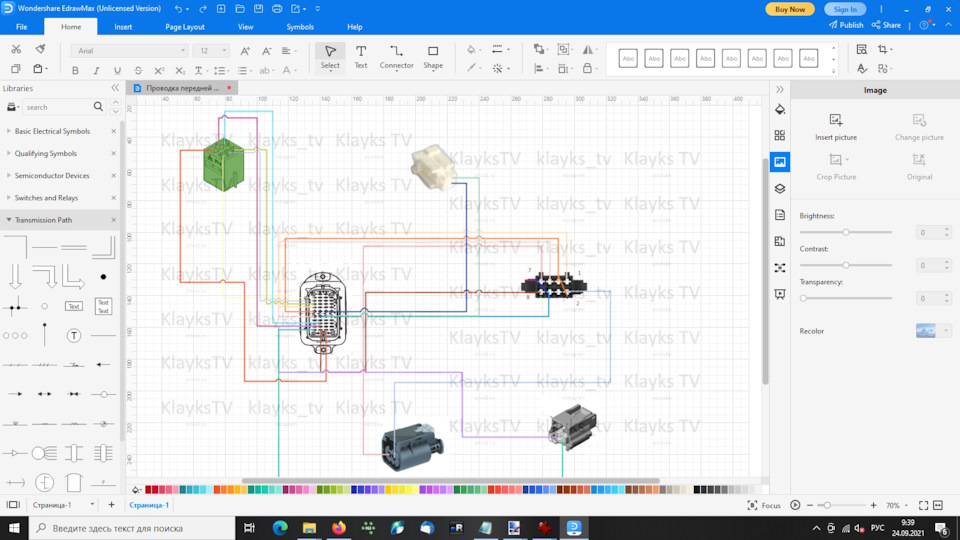

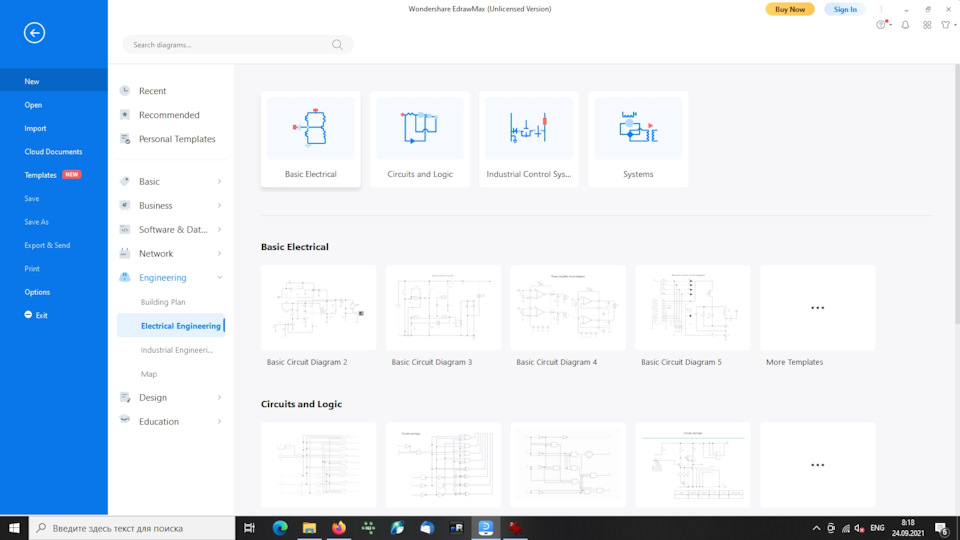

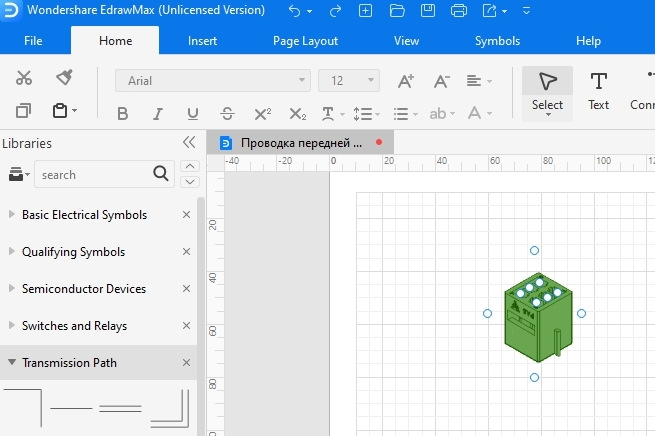

Интерфейс программы локализован-переведен на русский, но местами хромает. Поэтому я сижу на английской версии интерфейса и использую Инжыниринг-Электрикал Инжыниринг-Базик Электрикал (тут где-то поперхнулся мой препод английского):

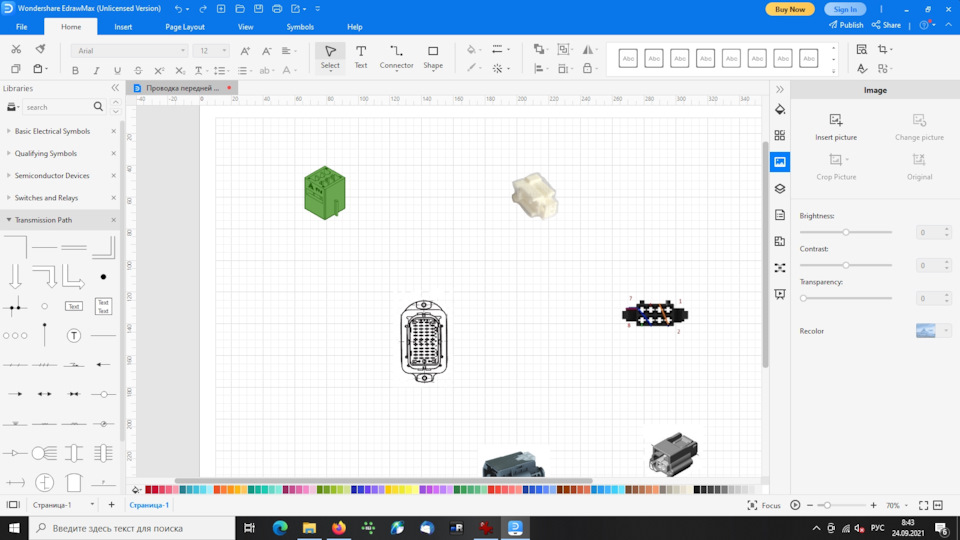

Естественно перед отрисовкой любых схем нам нужны заготовки изображений разъемов (обычно дергаю из даташитов), готовлю в том же любимом paint.net (обычно делаю с прозрачным фоном в формате png). Потом все разъемчики накидываются на рабочий холст (можно делать слои: слой разъемов, слой проводки. как удобно):
Теперь нам необходимо запиновать разъемы-отметить где есть пины, идем в меню и выбираем:
и просто кликами проставляем в том или ином разъеме пины (по фото или иным материалам что Вы имеете).

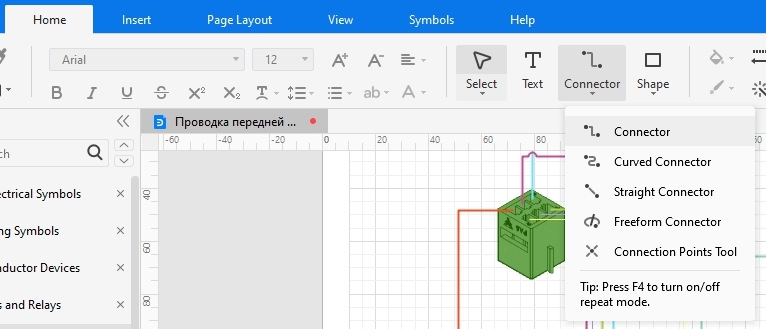

Ну а далее тестер в руки и давай звонить все разъемы и отрисовывать их на схеме. Для отрисовки выбираем:
И также кликом выбираем начало (1 разъем, первый пин) и конец провода-2 коннектор, 2 пин. Ну это к примеру.

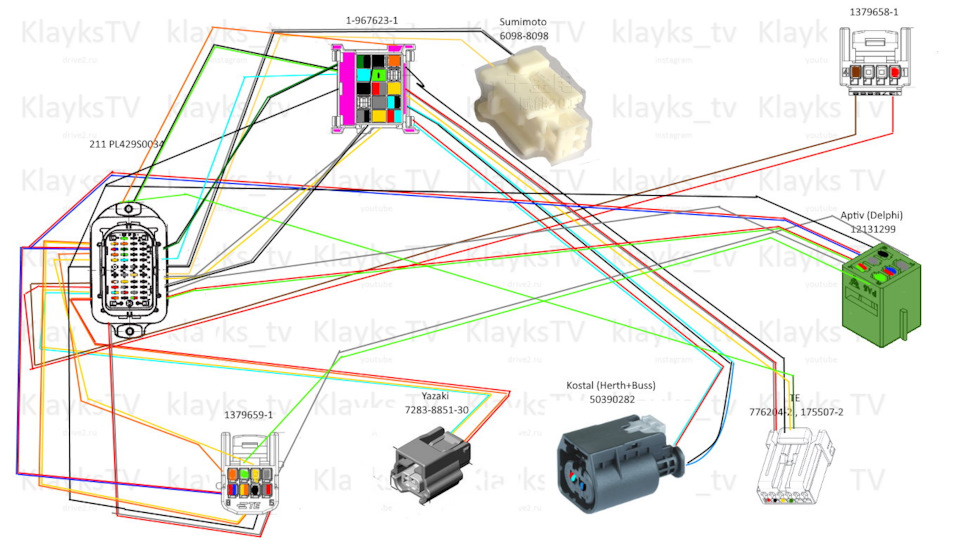

И вот через час, а то и быстрее готова схема еще одной двери:
Забыл уточнить, при отрисовке, естественно можно изменить цвет проводов. Но в программе на данный момент есть недостаток-нельзя за один раз нарисовать двуцветный провод. Приходиться рисовать один провод одного цвета, делать толщину потолще, а поверх рисуем еще один потоньше и с виду получаем двуцветный провод. Не удобненько.
Но плюс Edraw в том что это векторная графика-можно двигать разъемы куда угодно, если вам не понравилось как легли провода. Привязки разъемов останутся и провода никуда не денутся. Это очень удобно и очень экономит время.
И самый большущий плюс-это все можно сделать в бесплатной версии!
Так что качаем-устанавливаем, пока лавочку не прикрыли(реально много хороших проектов просто полегло на этом поле).

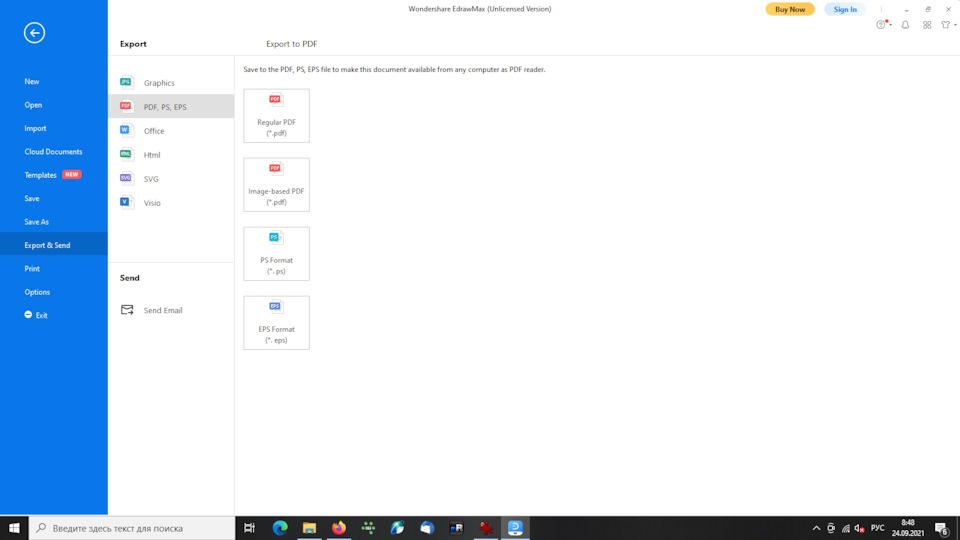

Ах да, совсем забыл, полученную схему можно сохранить в ПДФ, JPEG, опять же, даже в бесплатной версии!
