VAG Com диагностика. Кабель, программа, драйвера.

О машине: Audi TT (8N) Coupe 2002 года, пробег: 110000 км. gsmsaransk

Кабель.

Для компьютерной диагностики авто потребуется кабель kkl vag com 409.1

Существует несколько разновидностей кабелей. Отличаются чипом на котором собран адаптер: FT232BL, FT232RL, CH340T.

Программа(русская и английская версия) VAGCOM311.2RUS

Драйвер KKL для XP (для кабеля на чипе FT232)

Драйвер KKL для Win7 (для кабеля на чипе FT232)

Программа.

Далее все описание идет для Windows XP, на 7ке все делается по аналогии.

1. Запускаем программу VAG Com.

4. Открываем генератор ключей. Вставляем SN. Получаем код активации. Копируем.

6. Получаем ошибку. Запоминаем код.

7. Открываем калькулятор(инженерный) вводим код ошибки, нажимаем hex. Копируем получившуюся комбинацию.

8. В коде активации заменяем последние 4 числа на полученную комбинацию.

9. Программа зарегистрирована.

Драйвера.

1. Вставляем кабель в usb port.

2. ПК найдет новое устройство.

4.После установки видим новое устройство

Внимание порт должен быть от 1 до 4го, Если порт другой изменяем вручную.

Источник

Сканер OBDII на чипе FT232R

Самостоятельное изготовление сканера для подключения к компьютеру автомобиля с целью снятия логов

Для удобства конечно будем использовать USB, так как сейчас найти ноутбук и COM портом почти невозможно.
Понадобятся микросхемы FT232RL и L9637D. Ознакомится со схемами включения FT232RL и L9637D либо ищем уже готовые варианты исполнения, на драйве их полно. himiks

Итак FT232RL на выводах имеет сигналы передачи и приема TXD, RXD которые конвертируются с помощью микросхемы L9637D в сигнал К-line (iso), для диагностики субару этого достаточно.

что понадобится:
FT232RL (1шт)
L9637D (1шт)
резистор 27 Ом типоразмер 1206 (2шт)
резистор 270 Ом типоразмер 1206 (2шт)
резистор 510 Ом типоразмер 1206
керамический конденсатор 100нФ размер 1206 (3шт)
танталовый конденсатор 4.7мкФ 16В
танталовый конденсатор 10мкФ 16В
разъем миниUSB, клеммник на 3-и контакта

Первым делом я занялся печатной платой, был выходной день и магазины с радиодеталями были закрыты.

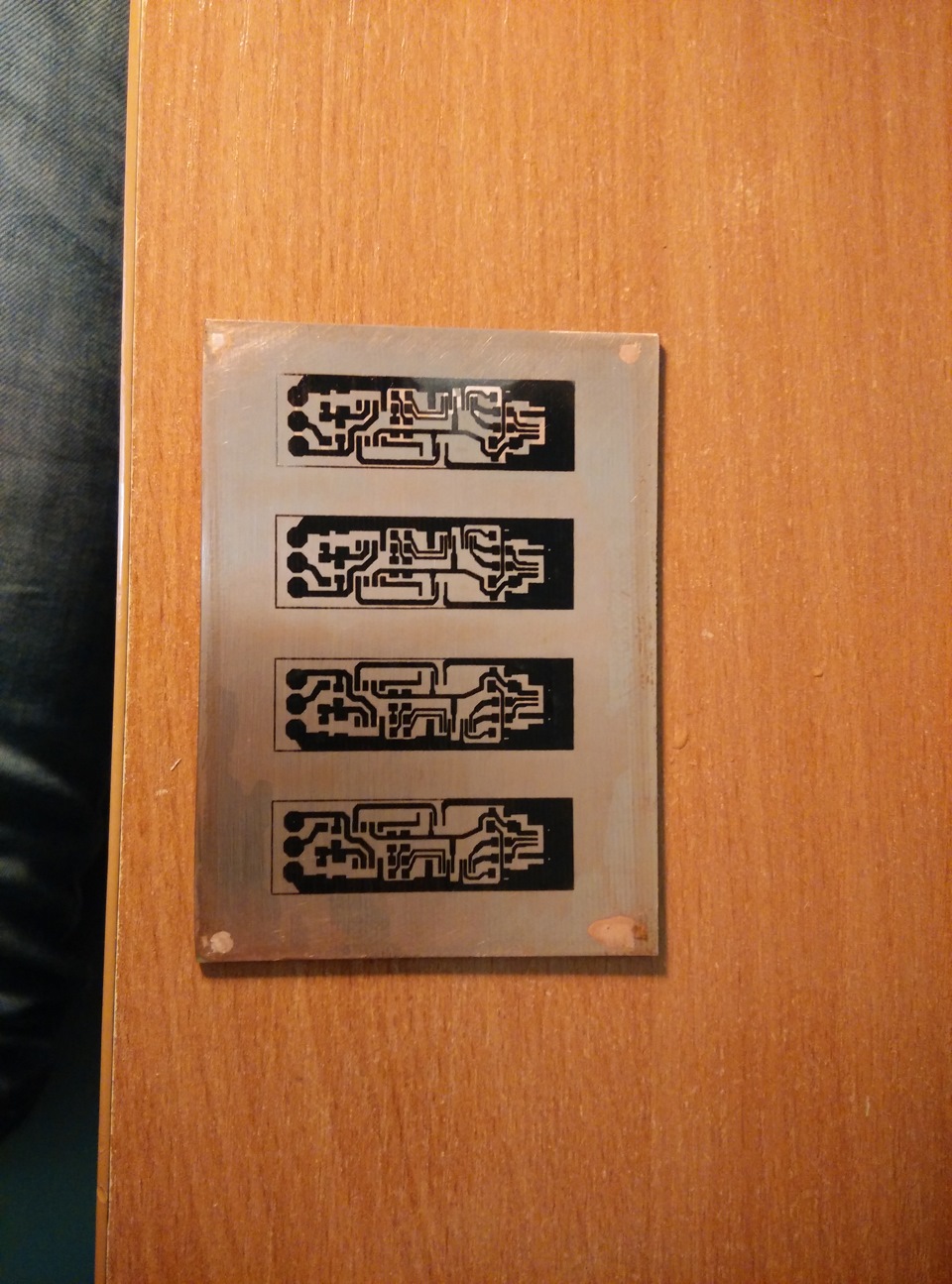

Скинул на флешку программу Sprint-layout и файл с печатной платой, побежал печатать. Нужен лазерный принтер и глянцевая бумага для струйной печати, иначе перевести на текстолит не получится. На текстолит отпечатываем с помощью утюга, закрепляем бумагу и прижимаем горячим утюгом, на текстолите остается краска,

не отрывая листок отмачиваем в воде аккуратно оттирая размеченную бумагу. Протравливаем плату в хлорном железе.

Источник

Преобразователь USB-UART на FT232RL (Для конфигурирования различных устройств)

Вот что, собственно получилось:

Это печатная плата, файл с макросом этого микроблока для Sprint Layout будет в конце записи.
После травления:

После пайки всех деталей:

Отрезаем провод нужной длины, ставим разъемы типа «папа».

Устройство USB-UART можно втыкать в USB порт. Операционная система (У меня это Windows 7) сразу найдет новое устройство и предложит найти драйвер. Если имеется подключение к интернету, можно выбрать автоматическую загрузку и установку драйвера, центр обновления windows все сделает сам:

Если подключение не доступно, выбираем ручную установку и скармливаем ей нужный драйвер, скачать его можно по ссылке в конце записи.

Устанавливать драйвера нужно 2 раза, сперва устанавливается USB драйвер для FT232RL:

После чего Windows тут же обнаружит еще одно неопознанное устройство, тыкаем ее снова в папочку с драйверами и она находит виртуальный COM порт:

Проверить работоспособность устройства можно следующим образом: открываем любую терминальную программу, выбираем в настройках COM порт созданный при установке драйвера, замыкаем джампером контакты Rx и Tx, и отправляем любую команду в терминал. Если команда вернулась, значит модуль выполняет свое предназначение. Также при этом должны весело мигнуть светодиоды индикации приема/передачи.

Программа Terminal 1.9b RS232 (монитор COM порта ПК)
Для связи AVR и компьютера по UART на компьютере нужна терминальная программа. После работы с разными программами я остановился на «Terminal 1.9b». Очень удобная терминалка. Рекомендую.

Основные возможности Terminal 1.9b:
-работает без инсталяции. Вся программа — один exe-файл размером около 300Кб
-есть счетчик переданных и принятых байтов
-возможность отправлять файлы
-помимо стандартных скоростей (baudrate) есть возможность установить свою нестандартную
-поддерживает до 64 COM-портов
-можно весь лог работы записывать в файл
-можно назначить до 24 макросов
-реализованы Pascalе-подобные скрипты (правда документации по этому скриптовому языку я не нашел. В архиве есть несколько примеров применения скриптов и это все)

Программа очень удачная, легкая, интуитивно-понятная.

Источник

Inpa C+Dcan Interface или FT232R USB UART

Процесс выхода чипа FTDI из строя состоял из двух стадий. Сначала происходит автоматическое обновление драйверов FTDI через Windows update. Эти драйверы не изменяют PID, а просто отказываются работать с неправильным с их точки зрения устройством.
Пользователь, скачивает свежие драйвера, не читает и соглашается с лицензионным соглашением, после чего драйверы изменяют PID на 0000. Рекомендованное лечение: поставить старые драйверы 2.8.14 (или ранние), прописать правильный PID (по возможности заблокировав его на запись), в дальнейшем не обновлять драйверы FTDI.
Замечательная компания FTDI сменила тактику борьбы с поддельными чипами. Ее решение изящно, легально и позволяет контролировать рынок. Вот только устраивает ли оно конечных пользователей? Если ранее, вы просто устанавливали драйверы штатными средствами Windows, то теперь, новые драйверы поставляются в виде exe и при инсталляции вы принимаете лицензионное соглашение, в котором есть такие слова:

1.5 Use of the Software as a driver for, or installation of the Software onto, a component that is not a Genuine FTDI Component, including without limitation counterfeit components, MAY IRRETRIEVABLY DAMAGE THAT COMPONENT
В вольном переводе звучит так: использование этого программного обеспечения с поддельными компонентами может привести к повреждению этих компонентов.

Тем кто столкнулся с данной проблемой советут читать выше выложенные 4 ссылки.
А у меня всё )))
Всем пока.

Источник

Ft232r usb uart программа для диагностики авто

_________________
2B OR NOT 2B = FF

mastercom
Мудрый кот Карма: 42 Рейтинг сообщений: 105 Зарегистрирован: Пн апр 08, 2013 03:07:04 Сообщений: 1839 Откуда: Свердловская область. г Нижняя Тура. Рейтинг сообщения: 0	1. Самым первым делом, нужно отключить автоматическое обновление драйверов в ОС. Т.к. у меня установлена Windows7, то нижепреведенный способ именно под Windows7, под Windows XP не знаю. На значок «Мой компьютер» давим правой кнопкой мыши, выбираем «Свойства» в самом низу. Далее в списке слева выбираем «Дополнительные параметры системы». Нажали, идем на вкладку «Оборудование», и давим на кнопку «Параметры установки устройств». Вылезет окно, и ставим точки там, где требуется, а именно «Нет, предоставить возможность выбора» и «Никогда не устанавливать драйверы из Центра обновления Windows», сохраняем. На этом этапе закончили. 2. Требуется удалить эти злобные дравера, которые и убили вашу FT-шку. Идем в диспетчер устройств (запустить меню и поиске забить «диспетчер», а там и найдете), и найти не определенное устройство. Оно отображается как FT232R USB UART. Нажимаем на него и удаляем сначала драйвера, а потом отключаем само устройство. Все, выдернули адаптер из USB-порта, и пока не подключаем. Рис 1: 4. Теперь можно покурить и действовать дальше. Подключаем адаптер, и видим, что дравера для этого устройства не установлены. Хорошо. Идем в диспетчер устройств, находим неопознанный адаптер и жмем что-то типа «обновить драйверы вручную». И тут указываем путь для модернизированной папки с драйверами (со сгенерированными файлами inf). И вуаля, видим, что драйвера начинают устанавливаться! Можно снова покурить и переходить к следующей процедуре. 5. Распаковываем программатор в удобное для вас место, программатор называется MProg. Распаковали, запустили файл MProg.exe Появляется окно, идем по кнопкам «Tools» => «Read and Parse» Рис 2: Далее. В окне «Product ID» вместо 0000 вбиваем 6001. Вбили? Отлично. Теперь выполняем «File» => «Save as. «, сохраняем, желательно на рабочий стол. И вот теперь выполняем «Device» => «Program». Рис 4: ВСЕ! Почти. Windows7 опять выдает «Драйвера для этого устройства не установлены». Не пугайтесь, ничего страшного. 6. Отключаем адаптер и снова подключаем, идем в диспетчер устройств, и опять как в пункте 4 устанавливаем драйвера, НО уже указав путь к папке с оригинальными (не модернизированными) драйверами версии 2.8.14. (Второй варриант: Отключаем адаптер, идем в папку с драйверами, и в файле ftdibus.cat меняем все на место, т.е. меняем PID_0000 на PID_6001. Сохраняем. Подключаем адаптер, идем в диспетчер устройств, и опять как в пункте 4 устанавливаем драйвера, указав путь к данной папке) Драйвера должны успешно установиться, а вы радоваться восстановленному адаптеру. _________________ С уважением, Дмитрий. Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

nds
Друг Кота Карма: 100 Рейтинг сообщений: 1026 Зарегистрирован: Вс май 25, 2008 19:47:47 Сообщений: 3606 Откуда: РФ Рейтинг сообщения: 0 Медали: 5	_________________ 2B OR NOT 2B = FF

mastercom
Мудрый кот Карма: 42 Рейтинг сообщений: 105 Зарегистрирован: Пн апр 08, 2013 03:07:04 Сообщений: 1839 Откуда: Свердловская область. г Нижняя Тура. Рейтинг сообщения: 0	«Read and Parse» Рис 2: Далее. В окне «Product ID» вместо 0000 вбиваем 6001. Вбили? Отлично. Теперь выполняем «File» => «Save as. «, сохраняем, желательно на рабочий стол. И вот теперь выполняем «Device» => «Program». Рис 4: ВСЕ! Почти. Windows7 опять выдает «Драйвера для этого устройства не установлены». Не пугайтесь, ничего страшного. 6. Отключаем адаптер и снова подключаем, идем в диспетчер устройств, и опять как в пункте 4 устанавливаем драйвера, НО уже указав путь к папке с оригинальными (не модернизированными) драйверами версии 2.8.14. (Второй варриант: Отключаем адаптер, идем в папку с драйверами, и в файле ftdibus.cat меняем все на место, т.е. меняем PID_0000 на PID_6001. Сохраняем. Подключаем адаптер, идем в диспетчер устройств, и опять как в пункте 4 устанавливаем драйвера, указав путь к данной папке) Драйвера должны успешно установиться, а вы радоваться восстановленному адаптеру.—> Приглашаем 30 ноября всех желающих посетить вебинар о литиевых источниках тока Fanso (EVE). Вы узнаете об особенностях использования литиевых источников питания и о том, как на них влияют режим работы и условия эксплуатации. Мы расскажем, какие параметры важно учитывать при выборе литиевого ХИТ, рассмотрим «подводные камни», с которыми можно столкнуться при неправильном выборе, разберем, как правильно проводить тесты, чтобы убедиться в надежности конечного решения. Вы сможете задать вопросы представителям производителя, которые будут участвовать в вебинаре.

mastercom
Мудрый кот Карма: 42 Рейтинг сообщений: 105 Зарегистрирован: Пн апр 08, 2013 03:07:04 Сообщений: 1839 Откуда: Свердловская область. г Нижняя Тура. Рейтинг сообщения: 0	_________________ С уважением, Дмитрий. Приглашаем всех желающих посетить вебинар, посвященный технологии Ethernet и её новому стандарту 10BASE-T1S/L. Стандарт 802.3cg описывает передачу данных на скорости до 10 Мбит в секунду по одной витой паре. На вебинаре будут рассмотрены и другие новшества, которые недавно вошли в семейство технологий Ethernet: Synchronous Ethernet (SyncE), Precision Time Protocol (PTP), Time Sensitive Networking (TSN). Не останется в стороне и высокоскоростной 25G+ Ethernet от Microchip.

nds
Друг Кота Карма: 100 Рейтинг сообщений: 1026 Зарегистрирован: Вс май 25, 2008 19:47:47 Сообщений: 3606 Откуда: РФ Рейтинг сообщения: 0 Медали: 5	_________________ 2B OR NOT 2B = FF
