ДВЕРИ САМОЛЕТА И АВАРИЙНЫЕ ВЫХОДЫ

Количество дверей, аварийных люков на крыло и форточек в кабине экипажа:

Фото «Расположение дверей, аварийных выходов на крыло и форточек в кабине экипажа самолёта Боинг 737-800/900»

Двери

Для практического использования бортпроводниками введена нумерация всех выходов на самолете. Исчисление выходов производится с носовой части самолета с прибавлением букв L и R для обозначения левого и правого бортов самолета, на которых расположены эти выходы. Причем все аварийные выходы на крыло, расположенные с одной стороны, при этом исчислении принимаются за один выход.

Посадка и высадка пассажиров на борт самолета происходит через две двери, расположенные в передней и хвостовой частях самолета по левому борту (1L и 3L), на ВС Боинг737-900ER- 1Lи 4L.Первая правая и третья правая (1R и 3R), на ВС Боинг737-900ER –1Rи 4R двери используются для сервисного обслуживания (загрузки питания и буфетно-кухонного оборудования).

Расстояние от порога дверного проема до земли от 2,62 м до 3,12 м ( в зависимости от расположения двери и от загрузки ВС) Все двери выполнены в виде заглушки. Размер дверей больше, чем размер дверного проема.

Конструкция дверей

1.Ручка открытия (закрытия) двери. Рядом с ручкой имеется стрелка, показывающая, в каком направлении необходимо переместить ручку для открытия двери.

2.Вспомогательная ручка для того, чтобы вывести дверь наружу при открытии и завести ее вовнутрь при закрытии.

3.Страховочные ручки рядом с дверным проемом с внутренней стороны фюзеляжа. Используются для страховки при открытии и закрытии двери, обеспечения мер безопасности. За эти ручки также необходимо держаться при проведении эвакуации, страхуя себя от выпадения из самолета.

4.Смотровое окно для обзора ситуации при открытии двери;

5.Красная сигнальная лента. Имеет 2 положения: горизонтальное над иллюминатором(дверь в положении «DISARMED/РУЧНОЕ») и по диагонали смотрового окна(дверь в положении «ARMED/АВТОМАТ»).

В случае, когда красная лента перекрывает смотровое окно, это хорошо видно как внутри, так и снаружи смотрящему в смотровое окно, это предупреждение- дверь находится в положении «ARMED/АВТОМАТ».

6.Маркировочное световое табло «ВЫХОД/EXIT» в верхней и нижней части дверных проемов.

7.Предохранительные (ограничительные) ремни. Установленные предохранительные ремни разрешается снимать только на период посадки и высадки пассажиров. Для прохода членов экипажа и технического персонала ремень снимать и сразу же вновь устанавливать.

8.Аварийный надувной однодорожечный трап. Находится под декоративным кожухом в нижней части двери.

9.Манометр. На декоративном кожухе имеется окно (отверстие), через которое виден манометр, показывающий давление в баллоне системы газонаполнения аварийного трапа. Стрелка манометра должна находиться в зеленой зоне.

10.Штанга трапа с фартуком.Это устройство, с помощью которого трап крепится к конструкции воздушного судна. Оно состоит из прочной тканевой конструкции (фартука), которая охватывает металлическую планку, закрепляемую на пороге аварийного выхода.

-Металлическая штанга трапа, расположенная на крючках-держателях под декоративным кожухом трапа, означает положение двери «DISARMED/РУЧНОЕ».При открытии двери в положении «DISARMED/РУЧНОЕ» не происходит выпуск и наполнение аварийного трапа. Этот режим является штатным, т.е. не аварийным режимом открытия двери.

-Металлическая штанга трапа, закрепленнаяв замках на полу, означаетположение двери «ARMED/АВТОМАТ».При открытии двери в положении «ARMED/АВТОМАТ» в процессе выведения двери наружу происходит выпуск и наполнение аварийного трапа. При этом штанга трапа остаётся в замках на полу. Этот режим является аварийным и используется при проведении эвакуации.

После закрытия дверей и отъезда трапов (телетрапа) необходимо перевести двери в положение «ARMED/АВТОМАТ».

Перевод дверей из одного положения в другое производится по команде старшего бортпроводника или КВС. Процедура перевода дверей определяется эксплуатантом.

11.Стопор. В открытом положении дверь автоматически фиксируется стопором (фиксатором), расположенным на верхней поворотной петле.

Процедура открытия двери снаружи:

1. Посмотрите в смотровое окно, убедитесь в отсутствии красной ленты, перекрывающей смотровое окно (т.е. дверь находится в положении «DISARMED/РУЧНОЕ»;

2. Постучите в дверь;

3. Если лента отсутствует, потяните на себя внешнюю ручку двери и поверните ее в направлении стрелки (OPEN), при этом складываются декомпрессионные створки в верхней и нижней части двери. Дверь сдвигается вовнутрь.

4. Убедитесь визуально, что штанги трапа в замках на полу нет.

5. Отпустите и установите на место внешнюю ручку двери;

6. Потяните за дверь, поворачивая ее, выведите дверь наружу до упора, т.е.до установки на стопор.

Меры предосторожности:

1.Внешняя ручка открытия снабжена возвратной пружиной. Необходимо вытягивать ручку открытия аккуратно, чтобы не защемить пальцы;

2.Внутренняя ручка открытия двери поворачивается одновременно с внешней ручкой. Необходимо поворачивать внешнюю ручку открытия медленно, чтобы избежать быстрых и неожиданных поворотов внутренней ручки открытия, которая может повредить кого-нибудь внутри самолета.

Процедура закрытия двери снаружи:

1. Снимите дверь с фиксатора (стопора), надавив на него сверху;

2. Возьмитесь за дверь обеими руками и потяните, вращая ее на поворотных петлях. Дверь повернется и войдет в проем кабины;

3. Когда дверь будет в дверном проеме, возьмитесь за внешнюю ручку двери и потяните ее на себя;

4. Поверните внешнюю ручку двери в направлении, противоположном стрелки OPEN, до упора.

Меры предосторожности:

1.Не держите пальцы и кисти рук возле краев закрывающейся двери.

2.Во время закрытия дверей следите за тем, чтобы ограничительный ремень находился внутри самолета, не мешал процедуре закрытия.

Источник

Sukhoi Superjet 100

Реальность против домыслов

Разделы

Помощь

Случайные

Общие сведения

В герметичном отсеке фюзеляжа расположены две входные двери для пассажиров и экипажа, две сервисные двери, два люка багажно-грузовых отсеков, а также люки технических отсеков. Отсеки основных опор шасси и передней опоры шасси закрываются створками. Передняя входная дверь пассажиров и экипажа, люки грузовых отсеков и крышки технических люков могут закрываться снаружи индивидуальными ключами самолёта.

Две входные двери для пассажиров и экипажа располагаются с левого борта между шпангоутами № 12-14 и 47-49. С правого борта между шпангоутами № 11-13 и 47-49 располагаются служебные двери. Двери открываются вручную как изнутри, так и снаружи и имеют устройства, удерживающие их в открытом положении. По контуру дверей установлены герметизирующие резиновые профили.

Все наружные двери и герметичные люки в закрытом положении являются непроницаемыми для влаги. Установленное на всех дверях уплотнение противостоит повреждению при стандартном техническом обслуживании. Цельные уплотнения дверей и герметичных люков устанавливаются с помощью прижимных профилей и легко меняются. Держатели уплотнителя двери поделены на легко меняемые секции. Уплотнения небольших люков доступа или вентиляции закреплены механически или приклеены.

Двери для пассажиров и экипажа

Установлены четыре герметичных управляемых вручную двери пробкового типа, две на левой стороне для входа и выхода пассажиров и экипажа, две на правой стороне для служебных целей. Каждая дверь открывается наружу вперед по полёту. Имеются внутренняя и наружная ручки для открытия и закрытия двери. Рабочая нагрузка на ручку не превышает 200 Н. Имеются ограничительные ленты для открытой двери.

Каждая дверь снабжена фиксатором удержания её в открытом состоянии. Устройства удержания дверей в открытом состоянии рассчитаны на порывы ветра до 65 узлов. Работа с дверьми возможна при порывах ветра до 40 узлов. Каждая дверь может быть открыта или закрыта одним человеком изнутри или снаружи самолета. Каждая дверь снабжена аварийным надувным трапом и вспомогательной системой аварийного открытия.

Передняя пассажирская дверь снабжена замком, который может быть заперт снаружи и потом открыт только ключом. Задняя пассажирская дверь и сервисные двери снабжены
запирающими устройствами, которые могут быть закрыты изнутри без возможности открытия дверей снаружи.

Аварийные выходы

Входные и сервисные двери левого и правого бортов являются также и аварийными выходами типа «С» и оснащаются встроенными аварийными трапами. Аварийными выходами из пилотской кабины служат боковые форточки. В среднем отсеке фюзеляжа над крылом самолёта по обоим бортам установлены аварийные люки типа III.

Люки багажно-грузовых отсеков

Люки переднего и заднего багажно-грузовых отсеков расположены с правого борта между шпангоутами № 14-17 и 42-45, открываются наружу вверх и фиксируются в открытом положении подкосами.

Входные двери для пассажиров и экипажа, сервисные двери, люки багажно-грузовых отсеков оборудованы устройствами сигнализации незакрытого или незастопоренного положения замков и защёлок.

Служебные двери и люки

Герметичные люки имеют замковые механизмы типа «утапливаемая рукоятка». Негерметичные люки имеют следующие замковые механизмы:

Три герметичных люка пробкового типа расположены в нижней части фюзеляжа, один перед, один слева и один справа от ниши передней опоры шасси, обеспечивают доступ к оборудованию, расположенному в передних технических отсеках. Четвёртый герметичный люк пробкового типа, за нишей передней опоры шасси, обеспечивает доступ к отсеку авионики. Все люки открываются внутрь.

В нижней части фюзеляжа самолёта установлены створки, открывающиеся наружу и обеспечивающие доступ к вспомогательному двигателю.

На днище фюзеляжа установлен один открывающийся наружу люк, обеспечивающий доступ к негерметичной зоне в хвостовой части фюзеляжа.

Дверь экипажа

Дверь установлена между кабиной экипажа и пассажирским салоном. Её характеристики:

Створки шасси

Ниша передней стойки шасси закрывается двумя передними (левая и правая) и двумя задними (левая и правая) створками. Все створки приводятся в действие механическим приводом передней опоры шасси. При полностью выпущенном шасси пара передних створок закрывается.

Каждая ниша основных стоек шасси закрывается створками (верхней створкой, щитком, нижней створкой, фюзеляжной створкой). Верхняя и нижняя створки приводятся в действие при помощи механического привода от основной опоры шасси. Фюзеляжная створка открывается/закрывается гидравлическим приводом посредством цилиндра выпуска/уборки. Щиток закреплён на основной опоре шасси неподвижно. Фюзеляжные створки закрываются после нормального выпуска шасси и удерживаются в закрытом положении замками закрытого положения. В случае аварийного выпуска основных стоек шасси фюзеляжные створки открываются под действием аэродинамических сил и веса шасси.

11 Jul 2012 14:38 (опубликовано: skydiver000)

Если вам понравилась статья, не забудьте поставить «+»

Источник

Как устроена дверь в кабину пилотов самолета Airbus-320 (17 фото)

В пассажирских самолетах двери в кабину пилотов могут быть выполнены еще более качественно, чем двери в сам салон авиалайнера. Рассмотрим одну из подобных дверей на примере самолета Airbus-320.

Дверь находится в переднем вестибюле самолёта, в закуточке спереди.

Отличить дверь в кабину можно по наличию глазка и предупреждающим надписям.

В нижней части бронированной двери обустроен комфортабельный лаз для выполза пилотов.

Его можно использовать в аварийных ситуациях, если дверь зажмёт деформировавшимся фюзеляжем.

В закрытом положении лючок удерживается следующим образом.

Дверь закрывается на три одинаковых замка. Два одинаковых расположены сверху и снизу.

Третий, несколько иной, находится в середине.

Средний замок в дверной части имеет поворотную ручку, втягивающую через тяги язычки всех замков внутрь и, таким образом, механически освобождающую дверь из замков на косяке.
На косяке двери имеются три совершенно одинаковых замка с электрическим приводом.

При захлопывании двери язычок каждого замка на дверной стороне вжимается внутрь корпуса, и потом, после закрытия двери, защёлкивается и удерживается поворотным упором косячного электрозамка.

На боковой стороне FAP имеется клавиатура.

Желающий попасть в кабину набирает на ней код.

Если код правильный, то в кабине звучит сигнал.
Пилоты смотрят на монитор, показывающий пространство перед дверью.

Тумблер на среднем пульте в положение Unlock (Разблокировано) открывает дверь.

При этом на клавиатуре FAP загорается зелёный светодиод.
Стюардесса толкает дверь, обесточенные упоры косячных замков поворачиваются.

При наборе правильного кода через какое-то время замки разблокируются сами.

Если же пилоты переводят тумблер в положение Lock (Блокировано), то электрические замки не открываются, и из салона попасть в кабину невозможно.

Питание электросистемы включается АЗСом на панели сзади второго пилота.

Обычно АЗС питания системы электрозамков по прилёту вытаскивают и, таким образом, обесточивают их.
Это делается для того, чтобы случайно не остаться перед закрытой дверью, если её кто-то захлопнет на земле.
Но бывает, что АЗС не вытаскивают, и дверь всё же захлопывается 🙂
Что делать в таком случае?

В случае пожара ВСУ будет гореть красная лампа.
Для выключения ВСУ надо поднять колпачок над кнопкой ниже лампы, и нажать тамошнюю кнопку.

Есть вариант с установкой мониторов спереди.

Источник

Как устроена дверь в самолете

Это часть главы «Двери и люки» из книги «777. Системы и практика»

Дверь «пробкового» типа (plug type) – она больше проема и наглухо запечатывает сама себя, когда внутреннее давление выше наружного.

На двери и в проеме расположены стопоры. Если внутреннее давление выше наружного, то стопоры на двери упираются в стопоры в проеме. И даже незначительная разница в давлении делает открывание двери невозможным.

При открытии дверь сперва совершает движение вверх, чтобы сдвинутся со стопоров дверного проема, а затем движется под углом наружу и вперед параллельно фюзеляжу.

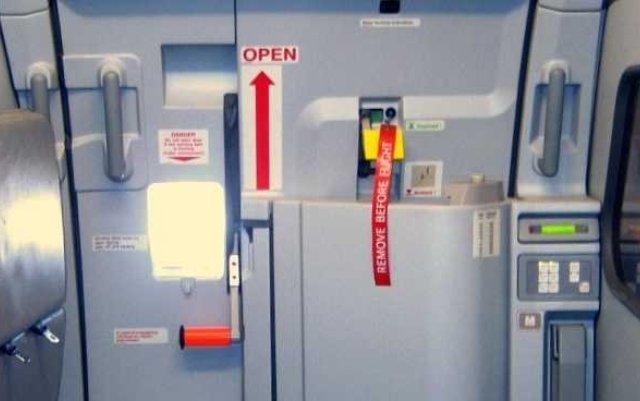

(1) Окно обзора.

(2) Манометр давления в баллоне надувного трапа. Стрелка должна быть в зеленой зоне.

(3) Переключатель режима двери: ARMED или MANUAL.

(4) Манометр давления системы аварийного открывания двери. Стрелка должна быть в зеленой зоне.

(5) Ручка открывания-закрывания двери.

(6) Ручка замка двери.

(7) Емкость для компактного хранения надувного трапа, он же – плот.

(8) Маячки готовности надувного трапа. Если в окошке желтый флажок – трап в положении ARMED. Черный – отключен (Disarmed).

Закрывание

А. После команды «закрыть двери» бортпроводник тянет за ручку (5) назад (к хвосту самолета) и на себя.

Б. Поворотом ручки (6) закрывает замок двери.

В. После команды «Двери в положение ARMED» переводит дверь в положение ARMED переключателем (3).

Г. Проверяет манометры (2) и (4). Проверяет наличие желтых флажков (8).

Штатное открывание

А. Перед обычным открыванием после команды «Двери в положение DISARMED» бортпроводник переводит двери в положение MANUAL (DISARMED) переключателем (3).

Б. Через окно (1) бортпроводник убеждается в отсутствии препятствий к открыванию двери.

В. Поворачивает ручку (6) в положение OPEN.

Г. Прилагая усилие, толкает дверь ручкой (5) наружу и вперед (к носу самолета) до фиксации замком в открытом положении.

Аварийное открывание

Система аварийного открывания, во-первых, позволяет открывать дверь, не прилагая физических усилий и, во-вторых, надувает аварийный трап.

А. Через окно (1) бортпроводник убеждается в отсутствии препятствий к открыванию двери.

Б. Ручку открывания (6) переводит в положение OPEN.

Если, не дай Бог, случится так, что двери будут открывать снаружи, то дверь автоматически переведется в положение MANUAL (DISARMED).

В случае приводнения надувной трап можно использовать как плот.

Важно!

На скорости выше 80 узлов ни одна дверь не откроется!

Если внутреннее давление выше внешнего давления – дверь не откроется!

Помните!

Несанкционированное открывание дверей и люков самолета может привести к уголовному преследованию!

Источник
