ГИД «Урал-ВНИИЖТ»
Автоматизированная система ведения и анализа графика исполненного движения
Кроме того, система может применяется на рабочих местах других оперативных и не оперативных работников транспорта для повышения уровня их информационной обеспеченности.
Использование системы позволяет увеличить длину диспетчерских участков, радикально повысить оперативность и достоверность информации, использовать автоматизированное оперативное планирование поездной работы, внедрить безбумажную технологию, отменить ручное ведение графика исполненного движения.
Автоматизация и отмена ручного ведения графика исполненного движения на Восточно-Сибирской и Западно-Сибирской железных дорогах позволила существенно увеличить протяженность диспетчерских участков и сократить их количество. Более того, рабочие места поездных диспетчеров были вынесены в ЦУП дороги и было ликвидировано лишнее звено управления.
Основная цель внедрения
Создание единого информационного пространства на всех уровнях управления
Автоматизация рутинных функций труда поездного диспетчера в том числе за счет:
Особенности системы
Система предоставляет единый набор функциональных возможностей для всех пользователей, начиная от начальника дороги, и до дежурного по парку. Набор функций и система их отбора при настройке на конкретного пользователя, позволяют использовать систему, как в службе перевозок, так и в других службах и ведомствах.
Программно-технические средства
Операционные системы:
Система в целом работает под управлением ОС
Windows 95/98/NT/2000/XP.
На файловом сервере может быть использована любая ОС.
NETWARE (ver. 4.1 и выше) рекомендуется разработчиками
Программные комплексы РЖД: АСУТ, ГИД «Урал-ВНИИЖТ», АСУ «Экспресс»
Опубликовано 04.05.2020 · Обновлено 03.11.2021
Автоматизированная система управления тяговыми ресурсами (АСУТ)
Система АСУТ создана для автоматизации управления парком локомотивов и бригадами в соответствии с безопасностью перевозочного процесса. Она работает на всех дорогах России и Беларуси. АСУТ успешно выполняет такие задачи:
Система имеет следующее функциональное назначение:
В АСУТ хранятся данные обо всех инструкторах, машинистах и помощниках депо: табельный номер, в каком виде движения работает, количество дополнительных явок, класс, дата вступления в должность и т.д. По каждому работнику можно просмотреть более подробную информацию: адрес, телефон, сколько работает на данной должности, управление каким подвижным составом может осуществлять и прочее.
Автоматизированной системой управления тяговыми ресурсами пользуются такие работники депо, как:
Внедрение АСУТ способствует улучшению следующих показателей:
Также АСУТ обеспечивает безопасность движения за счет корректировки работы нарядчика, старшего нарядчика, дежурного по депо. Система не позволит подвязать бригады с нарушениями режимов труда и отдыха, психологической совместимости и прочих характеристик. Например, выдаст сообщение с разъяснениями, если у работника не подходит должность для выполнения конкретных обязанностей. Предупредит, если машинист и помощник имеют слишком маленький стаж, а также в других случаях несовместимости сотрудников.
Безопасность движения повышается еще и за счет внедрения новых технологий в систему расшифровки, учета и анализа лент.
ГИД «Урал-ВНИИЖТ»
В 1988 году в Уральском отделении ВНИИЖТ были начаты работы по созданию программы, которая могла бы решить проблему автоматизации управления эксплуатационной работой. Через четыре года произошел запуск АРМа дорожного диспетчера. Он стал называться ГИД «Урал-92».
Однако вскоре появилась необходимость в создании нового программного обеспечения, так как созданная система имела существенные недостатки.
К 2002 году новая версия программы была внедрена на станциях Восточно-Сибирской, Западно-Сибирской и Забайкальской дорог, а также на многих маршрутах Красноярской, отдельно Горьковской и Октябрьской.
В настоящее время ГИД «Урал-ВНИИЖТ» запущен на всех железнодорожных магистралях Российской Федерации, а также стоит в Центре управления перевозками (ЦУП) ОАО РЖД.
ГИД «Урал-ВНИИЖТ» необходим для контроля над всеми видами перевозок. Также он имеет функции составления планов, регулировки, прогноза, контроля и анализа графика. Главным преимуществом системы является ее универсальность. Она установлена на рабочих местах специалистов всех уровней: от станционных работников до руководящего состава ОАО РЖД.
Программа очень удобна в использовании, она имеет логически понятный интерфейс и обозначения. Пользователь легко может получить желаемую информацию.
Разработчики сделали фон изображения черным, что позволяет получить более контрастную картинку при отображении других цветов.
Основные функции системы следующие:
Система разбита на несколько уровней управления:
Подсистема ГИД ДНЦ/ДСП
Устанавливается на рабочих местах диспетчеров и дежурных по станции (также операторов). Диспетчер видит информацию по всем станциям своего участка, а дежурный только подконтрольные пункты.
В графическом виде пользователь может видеть несколько активных единиц: перегоны, станционные пути, поездные нитки, тяговые единицы и бригады. Информацию о них можно получить, если активировать технологические окна (кликабельные, всплывающие). Также графическое изображение может быть дополнено определенными отметками: перебоями в работе, «окнами» на путях перегонов и станций, временем опоздания поездов, «брошенными» подвижными единицами, предупреждениями, дислокацией местного груза.
Основные функции ДНЦ/ДСП:
Сообщения о действиях с поездом, локомотивом либо другой единицей создаются или автоматически, или методом заполнения оператором.
Подсистема ГИД ДГП
Необходима для визуализации реальной ситуации и контролирование движения поездов на железнодорожном полигоне.
Основные задачи ГИД ДГП:
Подсистема ГИД ЦД
Предназначена для визуализации последних данных о поездной ситуации на разных полигонах железной дороги.
АСУ «Экспресс»
АСУ «Экспресс-3» — это единая международная система бронирования, продажи проездных документов и управления пассажирскими перевозками, которая обеспечивает цикл реализации услуг клиентам пассажирского железнодорожного транспорта. АСУ «Экспресс-3» установлена в 10 странах: России, Беларуси, Молдове, Литве, Латвии, Эстонии, Узбекистане, Казахстане, Киргизии и Таджикистане. Данная система появилась в результате совершенствования предшествующей ей «Экспресс-2», которая работала еще с 1982 года.
Основным функционалом программы является:
Система «Экспресс-3» состоит из:
Комплексы КОЗРВ осуществляют обслуживание клиентуры с помощью кассовых терминалов, справочных аппаратов (ИСУ), информационных экранов на вокзалах (ТКП), автоматов по выдаче билетов и сайтов, с помощью которых можно осуществить покупку проездного документа.
Комплекс аналитической базы данных АБД собирает информацию о пассажирских перевозках, осуществляемых определенной железнодорожной администрацией. В АБД имеется вся информация об операциях с проездными документами, пассажирскими графиками, завершенных маршрутах.
Помимо России, КОЗРВ работают также в Литве, Молдове, Казахстане, Узбекистане, Беларуси, а АБД в трех последних странах из перечисленных.
Взаимообмен информацией между государствами СНГ и РЖД осуществляется при помощи информационных каналов «Инфосети-21».
В единую сеть АСУ «Экспресс» включена также АСУ пассажирских перевозок Укрзализниницы. С европейскими железными дорогами система «общается» с помощью HERMES (HOSA), а также с системой железных дорог Финляндии по отдельно выделенному каналу.
В последние годы введены в работу и успешно используются следующие функции системы:
Начиная с 1994 года, регулярно в Беларуси проходит согласование вопросов по совершенствованию межгосударственной системы АСУ «Экспресс». Постоянно внедряются новейшие технологии и разрабатываются полезные функции для повышения уровня обслуживания клиентов и соответствия международным требованиям.
На железных дорогах для автоматизации управленческих функций диспетчерского аппарата (ДСП, ДНЦ, ДГП) внедрена система дорожного центра управления перевозками (ДЦУП).
Оперативное влияние на выполнение качественных показателей работы дороги (участковой и технической скорости, оборот вагона, вес и длина поезда и т.д.) благодаря автоматизированному графику исполненного движения, доступу в реальном режиме времени к информации о поездах, составах поездов и локомотивах.
Основными функциями системы «ГИД УРАЛ ВНИИЖТ» являются:
график исполненного движения;
вариантные графики с «окнами»;
оперативное планирование пропуска поездов;
поездное положение;
табло диспетчерского контроля;
дислокация и состояние локомотивов;
элементы анализа работы локомотивов и локомотивных бригад;
учет местной работы;
предупреждения на поезда;
оперативный анализ поездной работы;
взаимодействие с системами АСОУП, АСУСС.
Система ГИД создана для применения в качестве автоматизированных рабочих мест ДСП, ДСПП, ДНЦ, ДГП и диспетчеров ПЧ. Система ГИД может применяться везде, где имеется персональный компьютер и канал связи для получения оперативной информации.
ГИД УРАЛ устанавливается на рабочих местах пользователей дороги и используется совместно с АРМами: АРМ ДСП, АРМ ДСПП, АРМ в ПЧ, АРМ в ШЧ, АРМ в ЭЧ.
Подсистема ГИД ДНЦ/ДСП
Повышение уровня эксплуатационной работы путем автоматизации рутинной части работы ДНЦ и ДСП и включения в систему новых функций, основанных на современной компьютерной технологии.
— автоматизированное ведение графика исполненного движения;
— быстрый доступ к информации о поездах, составах поездов и локомотивах;
— выдача поездного положения в графических и табличных формах;
— отображение на экране ПЭВМ текущей ситуации на станциях и перегонах (табло диспетчерского контроля);
— отображение информации от аппаратуры ДИСК на графике и табло диспетчерского контроля;
— контроль дислокации и состояния локомотивов;
— учет и анализ выполнения графика, участковой скорости, веса и длины грузовых поездов и их простоя на технических станциях;
— ведение книги выдачи предупреждений на поезда (ДУ-60);
— архивация графика, данных СЦБ и приказов ДНЦ;
— формирование на рабочем месте ДСП сообщений для АСОУП об операциях с поездами;
— работа по запросу с системой АСОУП.
Общая структура, связь с другими системами
В состав системы ГИД ДНЦ/ДСП входят следующие подсистемы:
— подсистема получения информации с устройств СЦБ о занятии изолированных участков на станциях и перегонах, о показаниях входных и выходных светофоров, об установке маршрутов приема и отправления, о положении стрелок;
— подсистема отображения в реальном времени на экранах ПЭВМ пользователей графика исполненного движения и табло диспетчерского контроля;
— подсистема обмена информацией между ПЭВМ ДНЦ и ДСП;
— подсистема формирования для АСОУП сообщений об операциях с поездами;
— подсистема обмена информацией между ГИД и АСОУП.
Подсистема ГИД ДГП и основные функции ГИД ДГП
Повышение уровня эксплуатационной работы путем автоматизации процессов управления на полигоне дороги. Система ГИД ДГП является подсистемой более общей системы ГИД, в которую кроме нее входят подсистемы ГИД ДНЦ/ДСП.
— ведение сокращенного графика исполненного движения;
— ведение поездного положения;
— работа ДГП (по запросу) с системой АСОУП.
Общая структура, связь с другими системами
В состав системы ГИД ДГП входят следующие подсистемы:
— подсистема получения информации о проходах поездов из АСОУП;
— подсистема отображения в реальном времени на экранах ПЭВМ пользователей системы сокращенного графика движения и поездного положения;
— подсистема получения справок из АСОУП.
Система ГИД использует в качестве исходной информацию, получаемую из систем АСУСС и АСОУП.
— график использованного движения, ведущийся автоматически в реальном масштабе времени на основе данных АСОУП и СЦБ.
— табло станций и показание в реальном масштабе времени всех основных элементов.
— форма связи с АСОУП (шаблоны запросов и передачи сообщений в АСОУП).
Все выше перечисленные Формы включают множества иерархических меню и выходных форм.
Описание работы системы:
Для ведения базы данных ГИД используются следующие виды оперативной входной информации:
— сведения о состоянии сигналов с устройств СЦБ;
— данные АСОУП в виде сообщений 1042, 4110, 209 и соответствующих сообщений отмены;
— информация, вводимая с рабочих мест ГИД (АРМ ДНЦ, АРМ ДСП).
АРМ ДНЦ о беспечивает просмотр базы данных ГИД, формирование внутриГИДовских сообщений с информацией, введенной оператором.
АРМ ДСП обеспечивает просмотр базы данных ГИД, формирование внутриГИДовских сообщений с информацией, введенной оператором, формирование 200-х сообщений для АСОУП.
АРМ ДСП получает следующую информацию:
— сообщения, формируемые 1 раз в минуту сервером сигналов (если на данном рабочем месте включена функция «табло»);
— сообщения из АСОУП. При этом сообщения 1042 для всех АРМов, принадлежащих к одной системе (имеющих одинаковый идентификатор региона), должны выдаваться по одним и тем же операциям и перечню станций.
АРМы прочих пользователей ГИД обеспечивают только просмотр базы данных ГИД.
Экраны основных функций системы ГИД (Урал ВНИИЖТ):
График исполненной работы

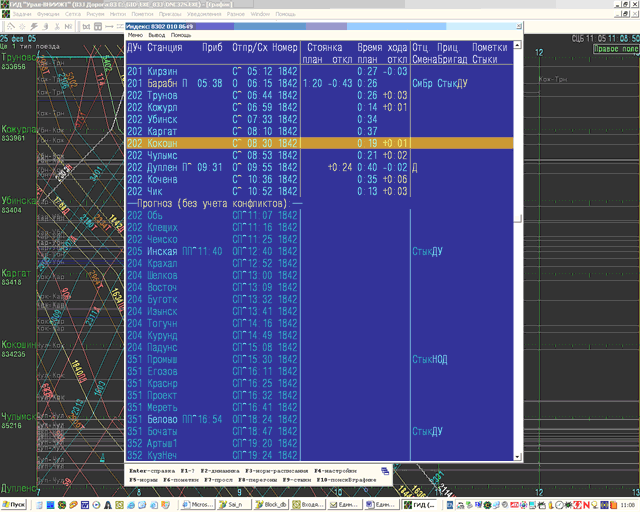

Краткая справка о поезде и его расписании

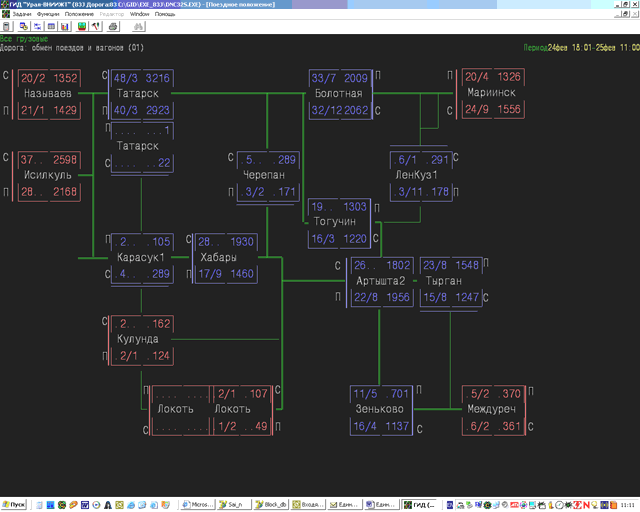

Поездное положение региона управления с наличием поездов на станциях и участках отделения
