Замена замка водительской двери и концевик.
Как обычно, я пишу о проделанной работе практически через месяц.
Вообщем по дороге в СПБ заметил что дверь водительская у меня закрывается через раз. Решил избавиться от этой проблемы путем замены замка… Заказал с разбора замок, заодно купил концевики от 3 гольфа, и ремкомплект личинки.
Встретились мы с VampireLo для того чтобы совершить этот подвиг))
Сняли все обшивы, замок… Расписывать не буду — итак полно руководств везде.
Купленный замок оказался от Сеата, абсолютно идентичный гольфовскому.
Припаяли провода к концевику, просверлили дырку в двери (ценой нескольких сломанных свёрл), все собрали в обратной последовательности… Перебрали личинку, вродь все работает.
Пришло время ставить личинку на свое место, и тут о чудо… В замке нет отверстия под личинку! Что за чудеса?
В итоге пришли к тому с чего и начали — личинка осталась бесполезной и бесхозной.

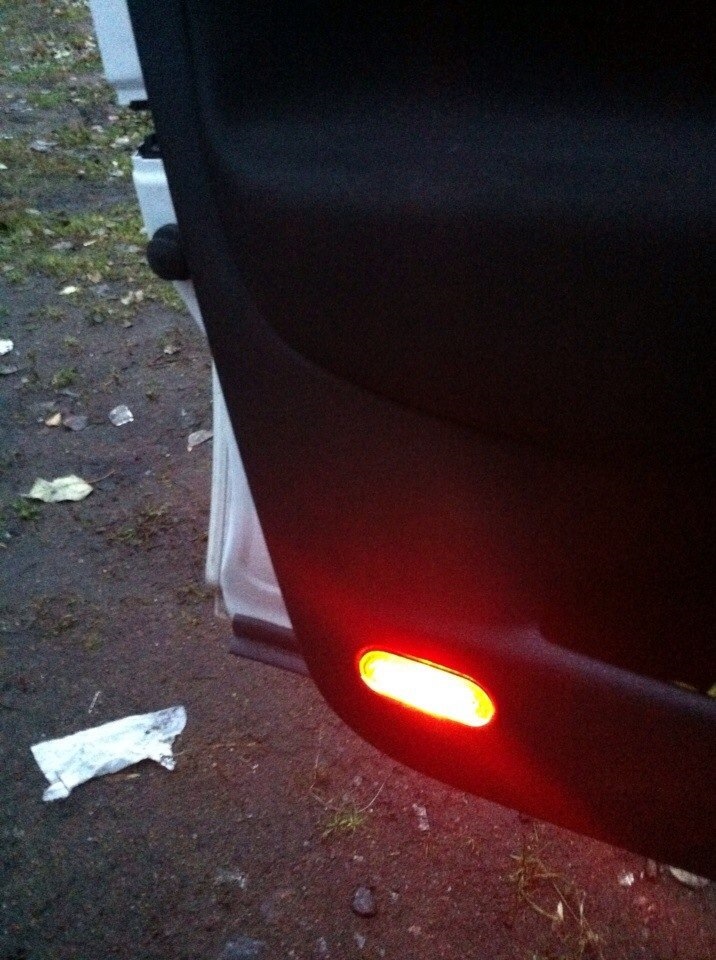

Но, самое главное — теперь горит свет при открытии и закрывается замок нормально… Я рад.
Плюс просканировали vagcom-ом авто, нашли пару ошибок, сделали подсветку приборки при включении зажигания, а также автоблокировку дверей при скорости более 20км/ч.)
Большое спасибо Артему за оказанную помощь!
Ремонт замка гольф 4 (часть 1)
Прописал я с помощью шнурка в блоке комфорта чтобы при скорости больше 20 замки автоматически закрывались, но замок водителя постоянно отстреливал и с первого или второго раза закрывался очень редко и часто постоянно щелкал при замедлении менее 20км и последующем ускорении. При этом с сигналки все закрывается нормально.Это частое явление всех Golf4, Passat-B5 и т.п.
Виновником является треснувшая пайка на плате внутри замка.
Надеюсь статья поможет многим самостоятетельно сэкономить немного денежек на ремонте так как при обращении в сервис вам могут предложить только замену замка(в случае со сломавшимся микриком открытия-закрытия двери тоже)
(отчет не мой)

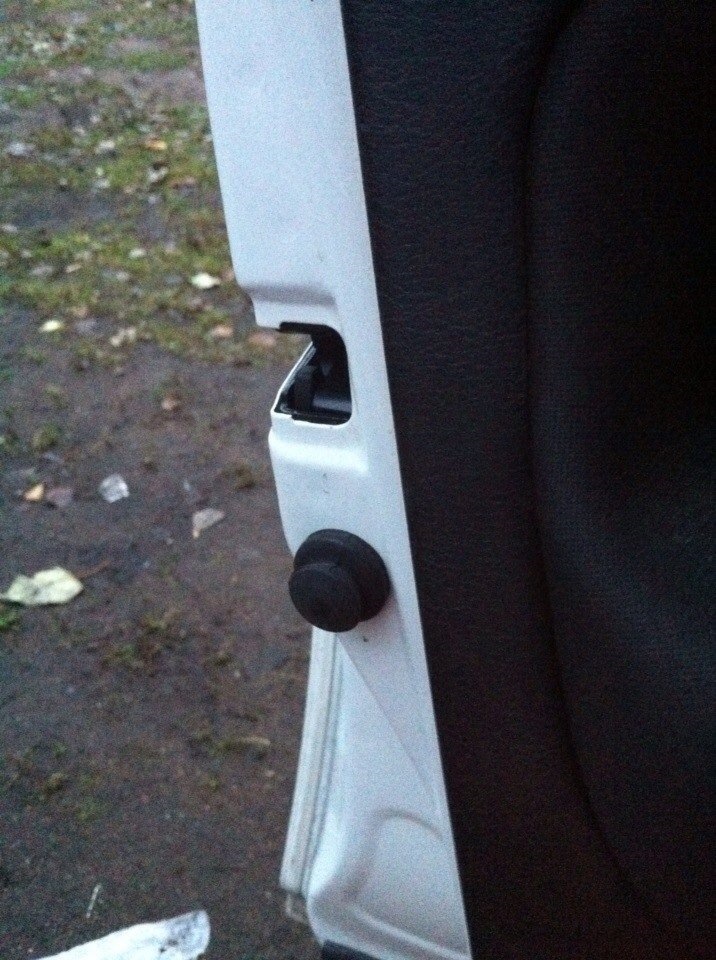

1. Вытаскиваем заглушку в торце двери
2. Берем TORX и отворачиваем винт примерно на 10 оборотов, оттягтвая дверную ручку и тянув на себя личинку замка. Не перестарайтесь, а то можно винт совсем выкрутить, этого не нужно делать.
3. Сдергиваем тросик с дверной ручки. При вывенченом винте ручка начинает плохо оттягиваться — это нормальное явление.
4. Снимаем дверную ручку. Сдергиваем накладку в сторону улицы и вытаскивае вверх всю часть ручки с кнопками.
5. Отворачиваем три крестовых винта
6. Отворачиваем снизу три самореза TORX.
7. Отделяем обшивку начиная снизу и снимаем ее ВВЕРХ.
8. Отсоединяем все разъемы и тросик ручки открывания замка
9. Теперь подключаем дверную ручку, открываем резиновые заглушки, включаем зажигание и опускам стекло пока не будут видны винты крепления стекла. Отворачиваем их на пару-тройку оборотов.
ВНИМАНИЕ! У кого стоят пластиковые направляющие стеклоподъемника — действуем ОООЧЕНЬ аккуратно!
10. Вытаскиваем стекло вверх начиная с его «длинной стороны».
11. Отворачиваем два винта TORX крепления замка (тут уже нужна звездочка М8)
12. Отворачиваем винты по кругу крепления листа стеклоподъемника (см. рис. в п. 9)
13. А теперь решаем головоломку с вытаскиванием листа из двери не отломав крепления замка к листу (нужно провалить кабель внутрь двери и тогда все пойдет как надо)
14. Теперь переворачиваем лист и кладем его на большую табуретку
15. Выдавливаем две стопорных затычки крепления кронштейна замка к листу
17. Виновник у нас в руках. Отворачиваем винт TORX — тот что ближе к красному и синему проводу
и еще один маленький
18. Снимаем пружину и запоминаем как она стояла. Не надо ее при сборке пытаться натянуть на крючок тяги с тросиком.
Замена замка водительской двери или как всё может пойти через задницу.
Замки на наших Гольфах — больное место. У меня отказывать начали сразу 2. Передний и задний с левой стороны. Для разминки начал с заднего замка. Плюс был риск, что он может закрыться навсегда, а в случае с задней дверью, открыть её не так просто… Теперь дошли руки до переднего замка. Новый оригинал за 10к. не увидел смысла брать, т.к мои оригинальные даже 10 лет не прожили. Сомнительное качество. Заказал проверенный вариант с АЛИ. 2,5к. Сейчас скидки, можно за 2к купить. Внешне и тактильно не хуже оригинала.
Как основную инструкцию использовал эту запись.
Всё, как следует изучил и поехали в крытые гаражи менять. Но стоило мне только начать, как я сразу попал в тупик. Головка из набора Force T-20 отказалась влазить в дырку и откручивать личинку замка. Перед этой работой изучите инструкцию выше, а мою запись используйте на случай если что то пойдёт не так ( как было у меня)
ЭТО ВАЖНО!
Пришлось купить специальный ключик, без которого там никак.
Как альтернатива, пойдёт и Г образный ключ.
Далее была предпринята попытка №2 в следующий день и в гараже у друга.
Начал разбирать и почти сразу умудрился сломать пополам защёлку с торца двери!
ЭТО ВАЖНО!
Пластиковая заглушка с торца двери длинная, тонкая и хрупкая и не смотря на то, что я об этом знал и делал всё аккуратно — она сломалась. Всего 6 клипс и они очень крепкие. Будьте аккуратнее. Цена этой пласмаски 1400 руб.
Далее начал снимать личинку и ручку. Но естественно, как на инструкции не получилось. В какую бы сторону я не крутил болт крепления личинки, она сидела на месте, а болт затягивался против и по часовой стрелки ( чудеса). Как бороться с этим? Слегка подцепить личинку плоской отвёрткой и прилагая немного усилия, продолжать крутить. Есть один момент, в который личинка должна просто вывалиться. Позже нашёл инфу, что поможет, если потянуть ручку на себя, в этот момент крутить ТОРКС держащий личинку и тянуть личинку на себя. Так что готовьте 3 руки.
На этом проблемы не закончились.
Тросик отсоединил, надо ручку откручивать. Для этого надо выкрутить болтик, держащий ручку (TORX T20) и тогда она спокойно выйдет. Болтик этот спрятан под передней частью ручки и для того чтобы до него достать нужно не дёргая на себя ручку подвинуть её в сторону задней части машины.
Но естественно у меня так не получилось. Как я не крутил, не вертел, болтик оголялся только на 2/3. В итоге пришлось откручивать так. В результате край ручки был закоцан. После чего ручка легко снилась и я принялся откручивать дверную карту.
ЭТО ВАЖНО!
Всего её держат около 20 болтов ( TORX T27) и 2 клипсы с передней стороны двери, тоже похожие на болты.
Болты разные, запомните какой куда, либо сложите по порядку выкручивания. Шуруповёрт значительно облегчит задачу.
С этим благо проблем не возникло. Сняли.
И вот снял я пластиковый пыльник с замка и начал его выкручивать. И опана. Один болт срывается, а за ним и второй. Я в отчаянии. Но не сдаёмся. Решили сверлить. Сверлили часа 1,5. Болты крепкие у VAG однако. Правда не там где надо. В итоге психанул и выломал вообще этот замок.
А болты торчащие изнутри обломил зубилом, а затем выбил. Жёстко, но по другому не получалось. Нервов и времени потрачено много.
Новый замок встал, как родной, за исключением нюанса с болтами. Оригинальных болтиков под рукой не нашлось и пришлось временно колхозить и вкручивать тем, что было в гараже.
Новые болты уже заказал. Если кому надо, вот номер VAG WHT 000 439
Дальше началась сборка. Не забудьте поставить обратно кронштейн на ручку.
Металлическая пластина встала хорошо и без сюрпризов, а вот с ручкой опять возникли проблемы.
Тот торкс, который держит ручку и был доступен на 2/3 сорвался войдя лишь наполовину. О том сколько я матерился и как выкручивал его обратно — промолчу. Выкрутил. Вот кстати и его номер VAG N90 897 604. Оставил пока без него. В итоге всё более менее, с горем пополам собрали и побыстрей рассосались по домам. Так как время был уже 3й час ночи, а мне надо было с утра на работу.
На этом история не заканчивается. С утра дверь просто не открылась. По непонятной мне причине. Сегодня на работе хотел попробовать подцепить тросик, который крепится к ручке и открыть им, но в итоге головка тросика соскочила, попала в какой то пазик и дверь открылась. И с тех пор нормально работает. Что сделал не понял, но всё получилось.
Ремонт электрической части замка водительской двери
Мы продолжаем доламывать все, что пока еще работает и на этот раз я повторно возвращаюсь к водительской двери, тк перед зимой я восстановил работоспособность личинки, но автомашина с момента покупки всегда думала, что дверь водятла закрыта. Короче решил я без нового микрика полезть посмотреть чавО нетО, благо DimkaN предложил свою помощь, место под солнцем навесом и инструмент. Спасибо бигсеньковское, Дим)
Заранее я подготовил мануал для дураков, приступили и уткнулись в болты крепежа стекла, которые просто умерли внутри и не хотели откручиваться. Один-таки поддался мин через 20 после купания коня в ВДшке, но второй был сорван, не смотря на то, что это был торкс! Высверлили, крутили-вертели — болт!
Короче потратили час наверное, остатки выковыряли из резьбы, взяли болт того же размера и по резьбе прошлись, гуд!
Сам замок порядком постарел
мы его разобрали, пропаял контакты на плате
собрали и увидели что? правильно! Даже микрик оказался живой!АААААААААААААААААААА!))))) ДастишфантастишШВАЙНЭтрансформатор
Ну и при закрытии с сигналки замок водительской двери не отщеткивается назад.

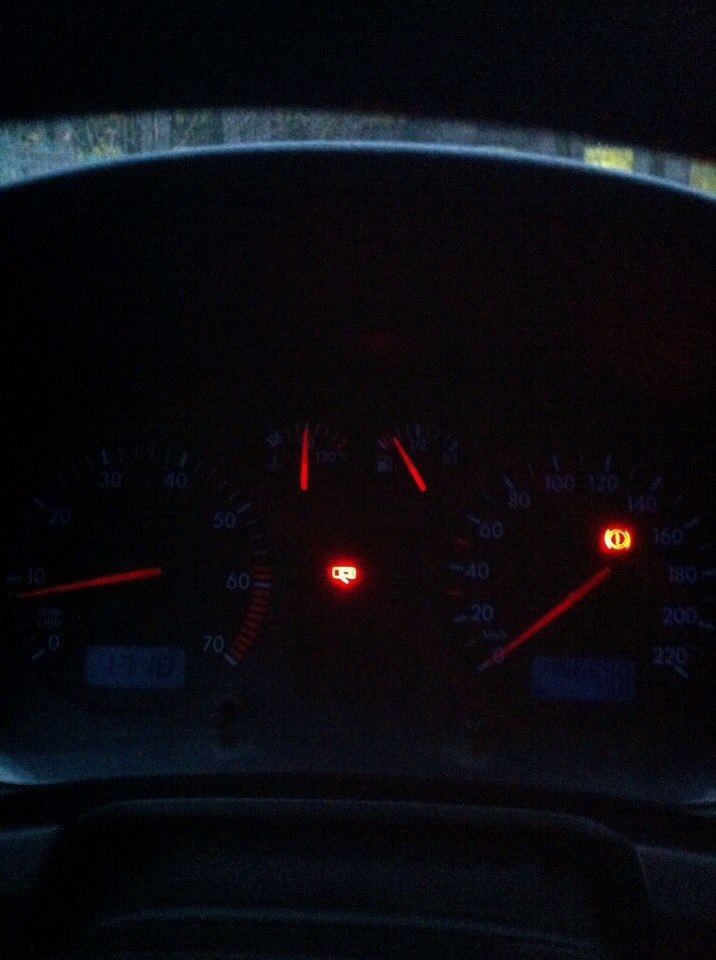

автомашина первый раз за много лет показала этот значок, зажгла лампочку и противно запищала приборкой при габаритах)))
Мы радостные счастливые все собрали и бегом в Москау забирать Димкину аудюху, да не тут-то было! Отъехав 500м слетел тросик ручки открывания двери и стекло раскорячилось внутри, это был биг фэйл тк на улице похолодало, рядом тока лес, а мы нарядные, но дверь надо чинить. Второй раз разобрал на коленке ее за 3 минуты, оказалось что на одном креплении стекла резьба не держит и слетел трос с направляющих. Порылись в барахле, что было с собой, нашли шайбу самоконтрящуюся и болт, все собрали намертво закрутили и стало еще лучше)
Как-то вот так, чего и вам желаю)
А, ну и зарядил свой севший в 0 аккум и переобулсо, теперь джиппп(((
Фотоотчет Ремонт замка двери и ремкомплект стеклоподъемника (VW Golf 4/Bora, VW Passat B5 и т.п)
Виновником является треснувшая пайка на плате внутри замка.
Надеюсь статья поможет многим самостоятетельно сэкономить немного денежек на ремонте.
1. Вытаскиваем заглушку в торце двери
2. Берем TORX и отворачиваем винт примерно на 10 оборотов, оттягтвая дверную ручку и тянув на себя лечинку замка. Не перестарайтесь, а то можно винт совсем выкрутить и преобрести себе дополнительную работу.
4. Снимаем дверную ручку. Сдергиваем накладку в сторону улицы и вытаскивае вверх всю часть ручки с кнопками.
5. Отворачиваем три крестовых винта
6. Отворачиваем снизу три самореза TORX.
7. Отделяем обшивку начиная снизу и снимаем ее ВВЕРХ.
8. Отсоединяем все разъемы и тросик ручки открывания замка
10. Вытаскиваем стекло вверх начиная с его «длинной стороны».
11. Отворачиваем два винта TORX крепления замка (тут уже нужны спец-токсы)
12. Отворачиваем винты по кругу крепления листа стеклоподъемника (см. рис. в п. 9)
13. А теперь решаем головоломку с вытаскиванием листа из двери не отломав крепления замка к листу (нужно вытянуть кабель из машины немного и тогда все пойдет как надо)
14. Теперь переворачиваем лист и кладем его на большую табуретку
15. Выдавливаем две стопорных затычки крепления кронштейна замка к листу
и еще один маленький
18. Снимаем пружину и запоминаем как она стояла. Не надо ее при сборке пытаться натянуть на крючок тяги с тросиком.
19. Отводим тягу с тросиком до упора
и разъединяем две половинки замка
в левой половинке отворачиваем все TORX и не разъединяя корпуса переворачиваем его другой стороной
21. А вот и пайка-виновница
22. Паяльник в зубы, флюс, припой и в путь! Раз уж туда полез, то и пропаял все остальное
24. Собираем все в обратной последовательности. Стопорные затычки из. п. 15 входят на ура легким постукивание кувалды со стороны салона (условно, так как собираем еще до установки листа на дверь)
26. После приварачивания листа стекло в дверь опускаем с «узкой стороны» и до окончательной сборки проверяем перекос (открываем/закрываем его несколько раз)
26. Собираем все и радуемся проделанной работе и сэкономленным деньгам.
В пассажирской двери все один в один, только симметрично
Повторяем пункты 1-14, а далее
15а. Отворачиваем три винта поз. 1 и снимаем моторчик поз. 2.
17а. Вытаскиваем тросики механзма вместе с механизмом поз. 1. На листе остаются направляющие и средний тросик их соединяющий.
18а. Внимание! Для облегчения установки не снимаем пока пластиковые хомуты которыми законтрен новый механизм. Вставляем на место новый механизм поз. 1 не до упора.
Лучше чтобы его пока придерживал помошник. Одеваем тросики на направляющие, затем на колесики (прорези сделаны как раз для пропускания тросика!). Затем один тросик вставляем на место в направляющую.
Теперь беремся за поз. 4 и с силой оттягиваем ее и вставляем в направляющую.
19а. Расконтриваем (откусываем хомуты и снимаем железный стопор) и вставляем до упора тросиковый механизм. Одеваем на место моторчик и прикручиваем обратно три винта.
