СП 70.13330.2012 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменениями N 1, 3, 4)

9.2 Кладка из керамического и силикатного кирпича, из керамических, бетонных, силикатных и природных камней правильной формы

При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов, под мауэрлаты и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

9.2.2 Кирпичные столбы, пилястры и простенки шириной в два с половиной кирпича и менее, рядовые кирпичные перемычки и карнизы следует возводить из отборного целого кирпича.

9.2.5 Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и столбах следует заполнять раствором.

9.2.6 При кладке впустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм (только вертикальных швов) в столбах.

9.2.7 Участки стен между рядовыми кирпичными перемычками при простенках шириной менее 1 м необходимо выкладывать на том же растворе, что и перемычки.

9.2.8 Стальную арматуру рядовых кирпичных перемычек следует укладывать по опалубке в слое раствора толщиной 30 мм под нижний ряд кирпичей. Число стержней устанавливается проектом, но должно быть не менее трех. Гладкие стержни для армирования перемычек должны иметь диаметр не менее 6 мм, заканчиваться крюками (отгибами) и заделываться в простенки не менее чем на 25 см. Стержни периодического профиля крюками не отгибаются.

9.2.9 При выдерживании кирпичных перемычек в опалубке необходимо соблюдать сроки, указанные в таблице 9.2.

Температура наружного воздуха, в период выдерживания перемычек, °С

Продолжительность выдерживания перемычек на опалубке, не менее, сут

Источник

Гост кирпичная кладка стен и перегородок

КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ

Общие технические условия

Ceramic brick and stone. General specifications

Дата введения 2013-07-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией производителей керамических материалов (АПКМ), Обществом с ограниченной ответственностью «ВНИИСТРОМ «Научный центр керамики» (ООО «ВНИИСТРОМ «НЦК»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (дополнение 1 к приложению В протокола N 40 от 4 июня 2012 г.)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа государственного управления строительством

Государственный комитет градостроительства и архитектуры

Агентство по делам строительства и жилищно-коммунального хозяйства

Министерство строительства и регионального развития

Министерство регионального развития

Агентство по строительству и архитектуре при Правительстве

4 Настоящий стандарт соответствует основным положениям следующих европейских региональных стандартов*:

Перевод с английского языка (en).

5 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2148-ст межгосударственный стандарт ГОСТ 530-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе «Национальные стандарты».

1 Область применения

Настоящий стандарт устанавливает технические требования, правила приемки, методы испытаний изделий.

Настоящий стандарт не распространяется на кирпич для мощения дорог, кирпич для кладки внутренней поверхности дымовых труб и промышленных печей, огнеупорный и кислотостойкий кирпич.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 473.1-81 Изделия химически стойкие и термостойкие керамические. Метод определения кислотостойкости

ГОСТ 3749-77 Угольники поверочные 90°. Технические условия

ГОСТ 7025-91 Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости

ГОСТ 8462-85 Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе

ГОСТ 18343-80 Поддоны для кирпича и керамических камней. Технические условия

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 26254-84 Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций

ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30244-94 Материалы строительные. Методы испытания на горючесть

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 кирпич: Керамическое штучное изделие, предназначенное для устройства кладок на строительных растворах.

3.2 кирпич нормального формата (одинарный): Изделие в форме прямоугольного параллелепипеда номинальными размерами 250 120 65 мм.

3.3 камень: Крупноформатное пустотелое керамическое изделие номинальной толщиной 140 мм и более, предназначенное для устройства кладок.

3.4 кирпич полнотелый: Изделие, в котором отсутствуют пустоты или с пустотностью не более 13%.

3.5 кирпич пустотелый: Изделие, имеющее пустоты различной формы и размеров.

3.6 фасонный кирпич: Изделие, имеющее форму, отличающуюся от формы прямоугольного параллелепипеда.

3.7 доборный элемент: Изделие специальной формы, предназначенное для завершения кладки.

3.8 кирпич клинкерный: Изделие, имеющее высокую прочность и низкое водопоглощение, обеспечивающее эксплуатационные характеристики кладки в сильно агрессивной среде и выполняющее функции декоративного материала.

3.9 кирпич лицевой: Изделие, обеспечивающее эксплуатационные характеристики кладки и выполняющее функции декоративного материала.

3.10 кирпич рядовой: Изделие, обеспечивающее эксплуатационные характеристики кладки.

3.11 камень с пазогребневой системой: Изделие с выступами на вертикальных гранях для пазогребневого соединения камней в кладке без использования кладочного раствора в вертикальных швах.

3.12 рабочий размер (ширина) камня: Размер изделия между гладкими вертикальными гранями (без выступов для пазогребневого соединения), формирующий толщину стены при кладке в один камень.

3.13 нерабочий размер (длина) камня: Размер изделия между вертикальными гранями с выступами для пазогребневого соединения, формирующий при кладке длину стены.

3.14 постель: Рабочая грань изделия, расположенная параллельно основанию кладки (см. рисунок 1).

3.15 ложок: Наибольшая грань изделия, расположенная перпендикулярно к постели (см. рисунок 1).

3.16 тычок: Наименьшая грань изделия, расположенная перпендикулярно к постели (см. рисунок 1).

3.17 пустотность: Доля пустот в объеме изделия, выраженная в процентах.

3.18 трещина: Разрыв изделия без разрушения его на части, шириной раскрытия более 0,5 мм.

3.19 сквозная трещина: Трещина, проходящая через всю толщину изделия, протяженностью более половины ширины изделия.

3.20 посечка: Трещина шириной раскрытия не более 0,5 мм.

3.21 отбитость: Механическое повреждение грани, ребра, угла изделия.

3.22 откол: Дефект изделия, вызванный наличием карбонатных или других включений (см. приложение Б).

3.23 шелушение: Разрушение изделия в виде отслоения от его поверхности тонких пластинок (см. приложение Б).

3.24 выкрашивание: Осыпание фрагментов поверхности изделия (см. приложение Б).

3.25 растрескивание: Появление или увеличение размера трещины после воздействия знакопеременных температур (см. приложение Б).

3.26 половняк: Две части изделия, образовавшиеся при его раскалывании. Изделия, имеющие сквозные трещины, относят к половняку.

3.27 контактное пятно: Участок поверхности изделия, отличный по цвету, возникающий в процессе сушки или обжига и не влияющий на характеристики изделия.

3.28 высолы: Водорастворимые соли, выходящие на поверхности обожженного изделия при контакте с влагой.

3.29 черная сердцевина: Участок внутри изделия, обусловленный образованием в процессе обжига изделия оксида железа (II).

3.30 незащищенная кладка: Кладка, не защищенная от внешних атмосферных воздействий и проникновения воды в условиях эксплуатации.

Источник

Гост кирпичная кладка стен и перегородок

КАМЕННЫЕ И АРМОКАМЕННЫЕ КОНСТРУКЦИИ

Masonry and reinforced masonry structures

Дата введения 2013-01-01

Сведения о своде правил

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом архитектуры, строительства и градостроительной политики

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 15.13330.2010 «СНиП II-22-81* Каменные и армокаменные конструкции»

Изменения N 1, 2, 3 внесены изготовителем базы данных по тексту М.: Стандартинформ, 2017; М.: Стандартинформ, 2019

Введение

1 Область применения

Настоящий свод правил распространяется на проектирование каменных и армокаменных конструкций новых и реконструируемых зданий и сооружений различного назначения, эксплуатируемых в климатических условиях России.

Нормы устанавливают требования к проектированию каменных и армокаменных конструкций, возводимых с применением керамического и силикатного кирпича, керамических, силикатных, бетонных блоков и природных камней.

Требования настоящих норм не распространяются на проектирование зданий и сооружений, подверженных динамическим нагрузкам, возводимых на подрабатываемых территориях, вечномерзлых грунтах, в сейсмоопасных районах, а также мостов, труб и тоннелей, гидротехнических сооружений, тепловых агрегатов.

2 Нормативные ссылки

Нормативные документы, на которые в тексте настоящих норм имеются ссылки, приведены в приложении А.

3 Термины и определения

В настоящем своде правил приняты термины и определения, приведенные в приложении Б.

4 Общие положения

4.1 При проектировании каменных и армокаменных конструкций следует применять конструктивные решения, изделия и материалы, обеспечивающие требуемую несущую способность, долговечность, пожаробезопасность, теплотехнические характеристики конструкций и температурно-влажностный режим (ГОСТ 4.206, ГОСТ 4.210, ГОСТ 4.219).

4.2 При проектировании зданий и сооружений следует предусматривать мероприятия, обеспечивающие возможность возведения их в зимних условиях.

4.3 Проектируемые каменные и армокаменные конструкции должны удовлетворять требованиям по безопасности, эксплуатационной пригодности и иметь такие начальные характеристики, чтобы при различных расчетных воздействиях не происходило деформаций и других повреждений, затрудняющих нормальную эксплуатацию зданий.

Безопасность, эксплуатационная пригодность, долговечность, энергоэффективность каменных и армокаменных конструкций и другие требования, установленные заданием на проектирование, должны обеспечиваться выполнением требований к кирпичу, камню, блокам, тяжелым и легким растворам, клеевым растворам, клеям, арматуре, конструктивным решениям, а также требований по эксплуатации.

Нормативные и расчетные значения нагрузок и воздействий, предельные деформации, расчетные значения температуры наружного воздуха и относительной влажности помещения, защита конструкций от воздействий агрессивных сред и др. устанавливаются соответствующими нормативными документами (СП 20.13330, СП 28.13330, СП 22.13330, СП 131.13330).

4.4 Конструктивное исполнение строительных элементов не должно являться причиной скрытого распространения горения по зданию, сооружению, строению.

При использовании в качестве внутреннего слоя горючего утеплителя предел огнестойкости и класс конструктивной пожарной опасности строительных конструкций должны быть определены в условиях стандартных огневых испытаний или расчетно-аналитическим методом.

Методики проведения огневых испытаний и расчетно-аналитические методы определения пределов огнестойкости и класса конструктивной пожарной опасности строительных конструкций устанавливаются нормативными документами по пожарной безопасности.

4.5 Применение настоящего документа обеспечивает выполнение требований Технического регламента «О безопасности зданий и сооружений».

5 Материалы

5.1 Кирпич, камни и растворы для каменных и армокаменных конструкций, а также бетоны для изготовления камней и крупных блоков должны удовлетворять требованиям соответствующих стандартов: ГОСТ 28013; ГОСТ 4.233; ГОСТ 530; ГОСТ 379; ГОСТ 4001; ГОСТ 6133; ГОСТ 9479; ГОСТ 31189; ГОСТ 31357; ГОСТ 4.210; ГОСТ 4.219; ГОСТ 25485; ГОСТ Р 51263; ГОСТ 8462; ГОСТ 5802; ГОСТ 13579; ГОСТ 24211; ГОСТ 30459 и применяться следующих марок или классов:

б) бетоны классов по прочности на сжатие:

Допускается применение в качестве утеплителей бетонов, предел прочности которых на сжатие 0,5 МПа и более; а для вкладышей и плит не менее 1,0 МПа;

Для бетонов марки по морозостойкости те же, кроме F10.

5.2 Проектные марки по морозостойкости каменных материалов для наружной части стен (на толщину 12 см) и для фундаментов (на всю толщину), возводимых во всех строительно-климатических зонах, в зависимости от предполагаемого срока службы конструкций, но не менее 100, 50 и 25 лет, приведены в 5.3 и таблице 1.

Значения морозостойкости F кладочных материалов при предполагаемом сроке службы конструкций, лет

1 Лицевой слой кладки наружных однослойных стен в зданиях с влажностным режимом помещений:

Источник

Гост кирпичная кладка стен и перегородок

КАМЕННЫЕ И АРМОКАМЕННЫЕ КОНСТРУКЦИИ

Masonry and reinforced masonry structures

Дата введения 2021-07-01

Предисловие

Сведения о своде правил

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр 15.13330.2012 «СНиП II-22-81* Каменные и армокаменные конструкции»

Введение

Настоящий свод правил разработан в целях обеспечения соблюдения требований федерального закона от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений». Кроме того, применение настоящего свода правил обеспечивает соблюдение федерального закона от 22 июня* 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности».

1 Область применения

Настоящий свод правил распространяется на проектирование каменных и армокаменных конструкций вновь возводимых и реконструируемых зданий и сооружений различного назначения, эксплуатируемых в климатических условиях России.

Свод правил устанавливает требования к расчету и проектированию конструкций, возводимых с применением кладки из керамического и силикатного кирпича, керамических, силикатных, бетонных, в том числе ячеистобетонных, природных камней и блоков.

Требования настоящего свода правил не распространяются на проектирование зданий и сооружений, подверженных динамическим нагрузкам, возводимых на подрабатываемых территориях, вечномерзлых грунтах, в сейсмоопасных районах, а также мостов, труб и тоннелей, гидротехнических сооружений, тепловых агрегатов.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 4.206-83 Система показателей качества продукции. Строительство. Материалы стеновые каменные. Номенклатура показателей

ГОСТ 4.210-79 Система показателей качества продукции. Строительство. Материалы керамические отделочные и облицовочные. Номенклатура показателей

ГОСТ 4.219-81 Система показателей качества продукции. Строительство. Материалы облицовочные из природного камня и блоки для их приготовления. Номенклатура показателей

ГОСТ 4.233-86 Система показателей качества продукции. Строительство. Растворы строительные. Номенклатура показателей

ГОСТ 379-2015 Кирпич, камни, блоки и плиты перегородочные силикатные. Общие технические условия

ГОСТ 530-2012 Кирпич и камень керамические Общие технические условия

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 4001-2013 Камни стеновые из горных пород. Технические условия

ГОСТ 5632-2014 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 5802-86 Растворы строительные. Методы испытаний

ГОСТ 6133-2019 Камни бетонные стеновые. Технические условия

ГОСТ 8462-85 Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе

ГОСТ 9479-2011 Блоки из горных пород для производства облицовочных, архитектурно-строительных, мемориальных и других изделий. Технические условия

ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 13579-2018 Блоки бетонные для стен подвалов. Технические условия

ГОСТ 18105-2018 Бетоны. Правила контроля и оценки прочности

ГОСТ 18143-72 Проволока из высоколегированной коррозионностойкой и жаростойкой стали. Технические условия

ГОСТ 23279-2012 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия

ГОСТ 24211-2008 Добавки для бетонов и строительных растворов. Общие технические условия

ГОСТ 24992-2014 Конструкции каменные. Метод определения прочности сцепления в каменной кладке

ГОСТ 25485-2019 Бетоны ячеистые. Технические условия

ГОСТ 25820-2014 Бетоны легкие. Технические условия

ГОСТ 28013-98 Растворы строительные. Общие технические условия

ГОСТ 30459-2008 Добавки для бетонов и строительных растворов. Определение и оценка эффективности

ГОСТ 31189-2015 Смеси сухие строительные. Классификация

ГОСТ 31357-2007 Смеси сухие строительные на цементном вяжущем. Общие технические условия

ГОСТ 31360-2007 Изделия стеновые неармированные из ячеистого бетона автоклавного твердения. Технические условия

ГОСТ 33929-2016 Полистирол бетон. Технические условия

ГОСТ Р 54923-2012 Композитные гибкие связи для многослойных ограждающих конструкций. Технические условия

ГОСТ Р 57350-2016/EN 1052-2:1999 Кладка каменная. Метод определения предела прочности при изгибе

СП 14.13330.2018 «СНиП II-7-81* Строительство в сейсмических районах» (с изменением N 1)

СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции» (с изменениями N 1, N 2)

СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия» (с изменениями N 1, N 2, N 3)

СП 22.13330.2016 «СНиП 2.02.01-83* Основания зданий и сооружений» (с изменениями N 1, N 2)

СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии» (с изменениями N 1, N 2)

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий» (с изменением N 1)

СП 63.13330.2018 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения» (с изменением N 1)

СП 64.13330.2017 «СНиП II-25-80 Деревянные конструкции» (с изменениями N 1, N 2)

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» (с изменениями N 1, N 3)

СП 131.13330.2018 «СНиП 23-01-99 Строительная климатология»

СП 327.1325800.2017 Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта

СП 335.1325800.2017 Крупнопанельные конструктивные системы. Правила проектирования

СП 339.1325800.2017 Конструкции из ячеистых бетонов. Правила проектирования

СП 427.1325800.2018 Каменные и армокаменные конструкции. Методы усиления

3 Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1 каменная кладка: Конструкция из природных или искусственных камней (кирпича, блоков), соединенных между собой раствором, клеевым составом или пастой.

3.2 кирпич, камни и блоки: Полнотелые и пустотелые кладочные изделия, удовлетворяющие требованиям соответствующих национальных стандартов.

3.3 зимняя кладка: Возведение каменных конструкций при отрицательных температурах наружного воздуха на растворах с противоморозными добавками, способом замораживания, с обогревом.

3.4 многослойная (трехслойная) кладка: Конструкция, состоящая из двух слоев кладки и слоя теплоизоляционных материалов, соединенных гибкими связями.

3.5 двухслойная кладка: Кладка, состоящая из основного и облицовочного слоев, соединенных между собой сетками, связями или прокладными рядами.

3.6 многослойная кладка с вертикальными диафрагмами: Кладка с соединением слоев вертикальными стенками (диафрагмами) и внутренними пустотами, заполненными утеплителем.

3.7 обрез: Горизонтальный уступ стены или фундамента, образованный в результате изменения толщины кладки вышележащей части.

3.8 перемычка: Конструктивный элемент балочного или арочного типа, перекрывающий проем в стене и воспринимающий нагрузку от вышерасположенных конструкций.

3.9 теплоизоляционный материал: Материал, который предназначен для снижения передачи тепла, изоляционные свойства которого основаны на его химической природе и/или физической структуре.

3.10 лицевой слой: Наружный слой многослойной кладки.

3.11 гибкая связь: В многослойных стенах связь между слоями стены, обеспечивающая их свободное перемещение относительно друг друга.

Источник

Снип кирпичная кладка стен и перегородок: на что обращать внимание

Проверка

Кладка перегородок.

Состав операций и средства контроля

Этапы работ

Контролируемые операции

Контроль (метод, объем)

Подготовительные работы

Проверить:

— наличие документа о качестве на партию кирпича, раствора, соответствие их вида, марки и качества требованиям проекта, стандарта;

— очистку основания под кладку от мусора, грязи, снега и наледи;

— правильность разбивки осей.

Кладка перегородок
Контролировать:

— толщину конструкций перегородок поверхностей;

— толщину швов кладки;

— смещение осей перегородок от разбивочных осей;

— отклонение поверхностей и углов кладки от вертикали, отклонение рядов кладки от горизонтали;

— неровности на вертикальной поверхности кладки;

— правильность перевязки швов, их заполнение;

— правильность выполнения армирования кладки;

— температуру наружного воздуха и раствора (в зимних условиях).

Измерительный, после каждых 10 м кладки

Измерительный, каждая ось

Измерительный, после каждых 10 м кладки

Визуальный, измерительный, после каждых 10м кладки

Приемка выполненных работ
Проверить:

— соответствие качества поверхностей перегородок и перевязки швов требованиям проекта;

— отклонения в размерах и положении перегородок от проектных.

Контрольно-измерительный инструмент: отвес, рулетка металлическая, линейка металлическая, уровень, правило, нивелир.

Входной и операционный контроль осуществляют: мастер (прораб), геодезист — в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчик

СНиП 3.03.01-87 пп. 7.4, 7.6, 7.29, 7.90, табл. 34

— толщины конструкции — ±15 мм;

— ширины простенков ——15 мм;

— ширины проемов— ±15 мм;

— смещения осей конструкции от разбивочных осей — 10 мм;

— поверхностей кладки от вертикали: на один этаж— 10 мм;

— рядов кладки от горизонтали на 10 м длины стены— 15 мм;

— неровности на вертикальной поверхности кладки при наложении 2-метровой рейки— 10 мм.

Толщина швов армированной кладки — не более 10 мм. Толщина швов кладки:

— горизонтальных — 12 мм; предельное отклонение ——2; +3 мм;

— вертикальных — 10 мм; предельное отклонение — ±2 мм.

— ослабление конструкций бороздами, отверстиями, нишами, не предусмотренными проектом.

ГОСТ 530—95. Кирпич и камни керамические. Технические условия.

ГОСТ 7484—78. Кирпич и камни керамические лицевые. Технические

ГОСТ 379—95. Кирпич и камни силикатные. Технические условия.

ГОСТ 28013—98. Растворы строительные. Общие технические условия.

Кирпич и камни керамические

СНиП Kирпичная кладка

Правильно выполненная кирпичная кладка стен предопределяет надежность и прочность будущего строения. Критерии оценки качества кирпичной кладки регламентированы СНиПом на несущие и ограждающие конструкции.

В этих строительных нормах и правилах описывают следующие основные моменты:

Строительные нормы также регламентируют весь процесс кладки кирпича:

Вертикальность кладки контролируют отвесом и уровнем по два раза на каждом ярусе, а качество углов проверяют с помощью угольника.

Перед началом работы важно проконтролировать марку применяемого кирпича, кладочного раствора, а также в процессе кладки следить за правильностью перевязки

Кредитный Калькулятор — скачать Кредитный Калькулятор на андроид (13 Приложение)

Кирпичная кладка: виды кладок

Когда в ближайшем будущем запланирована кирпичная кладка, виды кладок — тема, необходимая для изучения. Уже изобретено достаточно много видов расположения кирпичей, ведь этот материал используется повсеместно уже столетиями. У любого из них есть свои требования, несоблюдение их приведет к скорой деформации возведенных стен. Разница — в размещении материала. Самыми качественными и популярными в строительной среде являются несколько способов.

Ложковая перевязка

Кладка в полкирпича — самый простой и знакомый практически всем вариант, когда ложковые ряды смещаются на половину либо на четверть длины параллелепипеда. При строительстве настоящих стен эту перевязку применяют очень редко, однако для облицовочных работ такая кладка практически идеальна.

Цепная кладка в кирпич

Это лучший способ для возведения стен в один кирпич. Особенность цепной перевязки — смена рядов. Если первый из них тычковый, то следующим укладывают ложковый: он состоит из двух параллельных камней, которые размещают с разбежкой (смещением) швов. Вертикальные швы рядов совпадать не должны.

Многорядная перевязка

Предыдущий вид кладки на практике применяют редко, так как большой необходимости в частой смене тычковых и ложковых рядов нет, а прочность конструкции уменьшится незначительно. Поэтому после тычкового ряда кирпичей укладывают от 3 до 6 ложковых. Но есть требования к такой кладке: тычковый ряд начинает и завершает возведение стены, он обязателен под балками и там, где располагаются выступающие элементы конструкции (например, карнизы).

Облегченная кладка

Она типична для малоэтажного строительства. Особенность такого облегченного варианта кирпичной кладки в том, что между рядами-стенами оставляют свободное пространство. Его заполняют каким-либо теплоизоляционным материалом — пенобетоном (полистиролбетоном), керамзитом и т. п. Ряды кладок соединяют по-разному.

Теплоизоляционный материал засыпают после полного застывания кирпичных стен. В противном случае они могут «уехать».

Армированная кирпичная кладка

Такой вариант возведения стен значительно повышает их прочность, гарантирует большую надежность и долголетие зданий. Армирование нередко используют и для несколько иных целей:

Иногда закладка арматуры становится альтернативой или дополнением тычковым элементам в бетонно-кирпичных кладках, в трехрядных перевязках. Используют как арматурные прутья, так и сетку.

Декоративная кладка

Ее цель — придание фасаду строения необычного вида. Неповторимости здания можно достигнуть несколькими способами.

Самый простой вариант для цепной перевязки — оформление стен разноцветным кирпичом: например, белым силикатным и керамическим красным.

Кладочные работы

Рабочие операции, выполняемые в процессе кладки, неравноценны по сложности. Соответственно, выполняют их каменщики разной квалификации. В зависимости от поставленной задачи, и определяется состав звеньев.

Так что, о самостоятельной работе тут не может идти речь. Другое дело перегородка – при наличии расторопного помощника, хозяин вполне может возвести её сам. Однако иметь представление о работах, выполняемых наёмными рабочими, он всё же должен.

Особенности облегчённых стен

Основным достоинством домов, построенных из кирпича, является их долговечность. Поэтому, когда человек хочет строить, что называется, на века, он отдаёт предпочтение именно этому материалу. Тем более что в малоэтажном здании, даже стены толщиной всего в один полнотелый кирпич, способны выдержать нагрузки от железобетонных плит.

Для снижения теплопроводности кирпичных стен, кладку можно выполнять на тёплых растворах, приготовленных не на кварцевом, а на перлитовом или пемзовом песке. При этом нередко применяется технология кладки с уширенными швами, которая позволяет уменьшить толщину стен в целом.

В процессе такой кладки значительно увеличивается толщина продольно-вертикальных швов, а за счёт этого, кирпич укладывается не плашмя, а на ребро. Заметим только, что такой вариант облегчённых стен не подходит для самостоятельной работы. Он выполняется только по проекту, в котором и назначается необходимая толщина швов.

Полимерные плиты влаги не боятся, а значит и в вентиляции не нуждаются.

Возможные допуски при кирпичной кладке

Степан, Санкт-Петербург задаёт вопрос:

Здравствуйте! У меня есть незначительный опыт каменных работ. Вот хочу попробовать своими руками построить небольшой дом. Все вроде понятно с тем, что и как делать. Только осталось уточнить, какой должна быть качественная кирпичная кладка: допуски, стандарты, методика проверки качества и т.д. Надеюсь на вашу квалифицированную помощь.

Начиная строить дом, надо придерживаться строгих технологических правил. Один из таких законов для кирпичной кладки – допуски отклонений от идеального монтажа конструкций из кирпича.

Знание границ погрешностей при строительстве очень важно для качества сооружения. Тем более что добиться идеальных соотношений при кладке сложно

На эти параметры влияют и квалификация каменщика, и возможные нестандартные материалы, и состояние фундамента.

Тем не менее, чтобы избежать фатальных ошибок, необходимо изучить соответствующие документы, в которых зафиксированы научно обоснованные допуски при выполнении работ.

Требования к конструкциям

Возведение основных элементов

Согласно СНиП 3.03.01 – 1987, инструкция по возведению основных самонесущих стен (как внутренних, так и наружных) содержит в себе следующие рекомендации:

Фото цоколя: используются только полнотелые блоки

Прямые и наклонные штрабы

Швы между кирпичами правильной формы должны иметь постоянную толщину: вертикальные – 10 мм, горизонтальные 12 мм. Толщина горизонтального шва увеличивается в том случае, если в шов закладывается армирующий материал.

СНиП по конфигурации кладки

Кроме общих требований, нормативы содержат также информацию о порядке формирования самой кладки:

Тычковые ряды (т.е. ряды, у которых на лицевой поверхности кладки оказывается тычковая грань кирпича) в обязательном порядке укладываются из целых блоков.

Обратите внимание!
Опора указанных элементов на ложковые ряды допускается только в том случае, если при возведении и кладки используется однорядная цепная перевязка с чередованием ложковых и тычковых граней в одном ряду

Совет!
Укладка карниза в обязательном порядке сопровождается монтажом временных опорных конструкций.
Они должны быть достаточно прочными, чтобы поддерживать блоки карниза до полного застывания раствора и не допускать его деформации.

Усиление кладки металлической арматурой

Армирование кладки металлическими прутками либо сеткой используется при возведении перегородок небольшой толщины, или же при укладке стен из энергоэффективного пустотелого кирпича. Использование стальных закладных повышает эксплуатационные характеристики конструкции, но и общая цена объекта возрастает, причем существенно.

Требования, выдвигаемые СНиП к армированной кладке, таковы:

Толщина шва рассчитывается следуюшищим образом: к сумме диаметров пересекающейся арматуры необходимо добавить минимум 4 мм. Таким образом, при армировании сеткой из прутка 5 мм минимальная толщина шва должна составлять 5+5+4 = 14 мм.

Закладка сетки в швы

Техника безопасности

При выполнении работ по возведению наружных и внутренних несущих стен и перегородок необходимо строгое соблюдение требований мер безопасности труда, изложенных в СНиП 12-04-2002 (раздел 9) и СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.

Рабочие, принимающие груз на рабочих местах каменщиков, должны быть обучены и иметь удостоверение стропальщика. Между рабочими и машинистом башенного крана должна быть налажена устойчивая радиотелефонная связь.

До установки столярных изделий все оконные и дверные проемы в возводимых наружных стенах должны быть ограждены или закрыты предохранительными щитами (решетками).

Зазор между возводимой стеной (перегородкой) и рабочим настилом не должен превышать 50 мм. Настилы рабочих подмостей должны регулярно (не менее 2-х раз в смену) очищаться от мусора. Над рабочими входами в секцию должны быть установлены защитные навесы размером в плане не менее 2 х 2 м. Используемые навесные подмости должны быть только инвентарного исполнения и подвергаться периодическому освидетельствованию.

На участках кладки наружных стен, должны быть установлены наружные инвентарные защитные козырьки в виде настила на кронштейнах. Кронштейны навешиваются на стальные крюки- хомуты, прикрепленные к возводимой стене по ходу ее кладки. Первый ряд защитных козырьков устанавливается на отметке 3.300, и сохраняется до полного окончания работ по возведению наружных стен. Второй ряд защитных козырьков устанавливается на наружных стенах и переставляется по ходу кладки через каждые 6 м. Допускается применять настил второго ряда из сетчатых материалов с ячейкой не более 50 х 50 мм.

Весь строительный мусор, образующийся при производстве работ должен собираться в специальный контейнер (мусоросборник) и по мере его накопления удаляться башенным краном с этажа для вывоза за пределы строительной площадки. Удаление строительного и бытового мусора путем сбрасывания его вниз через оконные или дверные проемы или с балконных плит запрещается.

Контроль качества работ по кирпичной кладке

Контроль качества работ по кирпичной кладке наружных и внутренних несущих стен и перегородок на типовом этаже включает в себя:

— приемку предшествующих кирпичной кладке раннее выполненных монтажных работ

— контроль качества применяемых для кладки и монтируемых перемычек строительных материалов и изделий

— контроль производственных операций, связанных с производством каменных работ и укладки перемычек над проемами

— приемочный контроль выполненных каменных работ с оформлением актов освидетельствования скрытых работ.

Приемку ранее выполненных работ, предшествующих возведению наружных и внутренних несущих стен и перегородок, производить в соответствии с требованиями раздела 2 пп.2.111…2.113 СНиП 3.03.01-87 и рабочих чертежей проекта.

Контроль производственных операций осуществлять по схеме операционного контроля качества каменных работ и работ по монтажу перемычек над оконными и дверными проемами стен и перегородок.

Комментариев пока нет!

Нормативная база

Строго говоря, единый СНиП “Кирпичная кладка стен” отсутствует, поскольку каменные работы требуют соблюдения огромного количества норм и правил, относящихся к разным аспектам строительной отрасли.

Именно поэтому, обсуждая строительные нормативы, касающиеся возведения наружных и внутренних самонесущих стен, межкомнатных перегородок и облицовки, специалисты обращаются к целому комплексу документов:

Последовательность любых операций описана в соответствующем документе

В данных нормативах содержится информация, регламентирующая весь процесс производства работ по возведению стен и других архитектурных элементов из кирпича или строительного камня. ГОСТ на кирпичную кладку является обязательным для всех без исключения постоянных строений, потому изучать требования нужно даже в том случае, если вы планируете своими руками сложить небольшой сарайчик у себя на участке.

Организация процесса

Вопросам организации и обеспечения безопасности работ, СНиП кладка стен из кирпича уделяют немало внимания, так как от них зависит и производительность труда, и сроки строительства, и конечный результат.

Удобство в работе – это важно

Прежде всего, каменщик должен иметь возможность удобно перемещаться в пределах своей делянки, и работать без лишних движений. Профессиональные бригады обычно делятся на звенья, каждое из которых состоит из 2-3 каменщиков с различной квалификацией. Какой именно – это уже зависит от толщины кладки и её архитектурной сложности.

Подготовка рабочих мест для каменщиков

Делянка разбивается на три зоны, что хорошо видно на фото снизу:

СНиП на кирпичные стены: расстановка материалов на делянке

Когда в стене предусмотрены проёмы, напротив них располагают ёмкость с раствором, а поддон с кирпичом удобнее поставить на линии простенка. Если осуществляется облегчённая кладка стен, то основные материалы чередуют с арматурой и сыпучим заполнителем, либо другим теплоизоляционным материалом.

Все материалы должны быть заготовлены заранее, и только раствор подаётся непосредственно перед началом кладки. На строительстве небольшого частного дома, гораздо удобнее замешивать его на месте, используя кладочные смеси заводского изготовления, которые многие производители называют «пескобетон».

Это универсальные сухие смеси М150, которые подходят не только для укладки кирпича, но и для оштукатуривания стен. заливки полов. Составы более высокой марки, применяют для заливки фундамента, армопояса, монолитных перемычек. Такая упаковка, как на фото снизу, стоит примерно 160 рублей. Цветные растворы обычно используют для кладки декоративного кирпича.

Заводская сухая кладочная смесь Колерованный раствор для лицевой кладки

Таблица пропорций сухих компонентов в растворах

Инструкция по пропорциям вяжущих компонентов и наполнителей в растворах, представлена в таблице сверху. Первым в строке идёт цемент, затем второе вяжущее, и далее песок. Вода добавляется до достижения необходимой консистенции, но обычно её количество не превышает 30% от общей массы. Песок может использоваться тяжёлый (кварцевый) и лёгкий (пемзовый, шлаковый).

Инструменты и приспособления

От объёмов работ и сложности выполняемой задачи, зависит и набор инвентаря, используемого в работе. На строительстве одноэтажного дома могут не понадобиться некоторые приспособления, но основной комплект инструментов должен быть таким, каким вы видите его в приведённой ниже таблице.

Внешний вид инструмента

Качество и безопасность работы

Контроль качества

Завершающим этапом любой работы является контроль качества возведенной кладки.

Эта процедура включает в себя:

Отклонения при возведении стен и перегородок

Основой для приемочного контроля являются законодательно утвержденные допуски по кирпичной кладке по СНиП, которые предполагают такие отклонения:

Только после проверки данных параметров работа принимается, о чем делается соответствующая запись в акте приемки.

Охрана труда и техника безопасности

Осуществляя строительные работы, необходимо придерживаться требований по безопасной организации процесса кладки:

Доставка строительных материалов к месту осуществления рабочих операций осуществляется механизированным способом. Упаковка и грузозахватные средства должны исключать падение и разлет материала.

Использовать нужно только специальные подмости

Спецодежда и каски обязательны для всех!

СНиП: кирпичная кладка стен и перегородок — пособие для самостоятельной работы

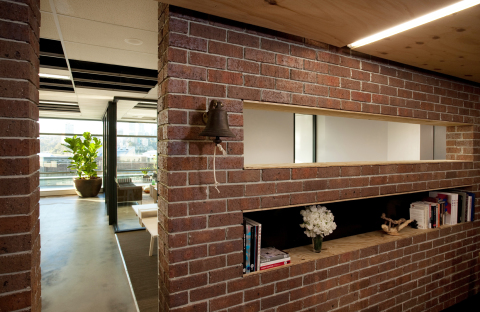

Кирпичная перегородка, как элемент интерьерного дизайна

Учитывая тот факт, что цена на услуги наёмных специалистов нередко равна затратам на покупку стройматериалов, у тех, кто желает возвести на своём участке дом, гараж или сарай, возникает соблазн осуществить кладочные работы своими руками. А как это сделать, если нет ни теоретических знаний, ни опыта? Поиск необходимой информации обычно осуществляется в сети, по запросам типа: «СНиП кирпичная кладка стен и перегородок».

Заметим, что единого, регламентирующего кладочные работы документа с таким названием, не существует. Есть нормы, согласно которым осуществляется проектирование каменных конструкций, которые человеку несведущему будут малопонятны. И есть технологические карты (на каждый вид стены своя), которые являются ориентиром для каменщиков. Для удобства читателя мы обобщим и компактизируем содержащуюся в них информацию, и сопроводим её для наглядности видео в этой статье.

Источник

СП 70.13330.2012 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменениями N 1, 3, 4)

9.2 Кладка из керамического и силикатного кирпича, из керамических, бетонных, силикатных и природных камней правильной формы

Гост кирпичная кладка стен и перегородок

1 Область применения

2 Нормативные ссылки

3 Термины и определения

Гост кирпичная кладка стен и перегородок

Введение

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Общие положения

5 Материалы

Гост кирпичная кладка стен и перегородок

Предисловие

Введение

1 Область применения

2 Нормативные ссылки

3 Термины и определения

Снип кирпичная кладка стен и перегородок: на что обращать внимание

Проверка

Кладка перегородок.

СНиП Kирпичная кладка

Кредитный Калькулятор — скачать Кредитный Калькулятор на андроид (13 Приложение)

Кирпичная кладка: виды кладок

Ложковая перевязка

Цепная кладка в кирпич

Многорядная перевязка

Облегченная кладка

Армированная кирпичная кладка

Декоративная кладка

Кладочные работы

Особенности облегчённых стен

Возможные допуски при кирпичной кладке

Требования к конструкциям

Возведение основных элементов

СНиП по конфигурации кладки

Усиление кладки металлической арматурой

Техника безопасности

Контроль качества работ по кирпичной кладке

Нормативная база

Организация процесса

Инструменты и приспособления

Качество и безопасность работы

Контроль качества

Охрана труда и техника безопасности

СНиП: кирпичная кладка стен и перегородок — пособие для самостоятельной работы

Вам также понравится

Для чего можно использовать программу filezilla

проблема идентификации wifi на телефоне lg как исправить

Что в геометрии означает дуга вниз

Добавить комментарий Отменить ответ
