FAQ. Установка проекторов в двери с логотипом авто

Давно ничего существенного не писал…лень(, ведь — лето, солнце, море…работа(! Материала скопилось в БЖ достаточно)
Лазерные проекторы с логотипом авто ставили многие владельцы Крузов, но как то информации мало непосредственно о подключении…она есть…но разнится( Одни говорят, что надо тянуть провода от плафона освещения салона…другие пишут, что не надо!
Приступая к установке, заранее приобретенных проекторов, отмел сразу идею с протяжкой проводов от плафона(…решил искать источники питания в дверях! Заодно установил компоненты новой аудио системы авто, с одновременной шумоизоляцией дверей…так сказать 3в1)

Писать как снять обшивки дверей нет необходимости, сто раз уже все писали…единственное я заранее купил клипсы дверей (их там два вида), заказывал на Exist…номерки 13252118 и 13252119 (говорят, что подходит с Приоры, но я не стал экспериментировать, купив все заранее).
Итак, двери разобраны…клемма снята с аккумулятора…

Нам нужен плюс и минус…причем минус должен прерываться, для того чтобы логотипы не горели постоянно, а только лишь при открытии двери!
Плюс находим в нижней части двери в жгуте проводов…он самый толстый…красный с зеленой полоской…

Подключаем плюс от проектора к нему, заранее проделав отверстие в обшивке двери с установленным туда лого (приспособление для этого идет в комплекте).

Далее находим минус в пучке проводов замка двери (колодку вытащить сложно, но я ее не вытаскивал)…там два серых провода…тот который нам нужен тонкий! Если подсоединить к толстому проектор будет гореть постоянно(

Далее проверяем…изолируем и предаем всему заводской вид ПВХ изолентой)

Собираем все и радуемся…все 100% работает по уму!

Фоток мало, но поверьте проделанная работа стоит того…люди, когда я выхожу из машины, в темное время суток, открывают рты)…ну а для чего это все надо тогда)!

Источник

Установка проекторов в двери (II)

…ищем тестером постоянный плюс не менее 9 и не более 14 вольт как только нашли — пометьте этот провод и оставьте его пока.

12) Теперь снимаем гофру, с обоих сторон вдавливаем её во внутрь, затем ту часть что идет от кузова боком вытаскиваем.

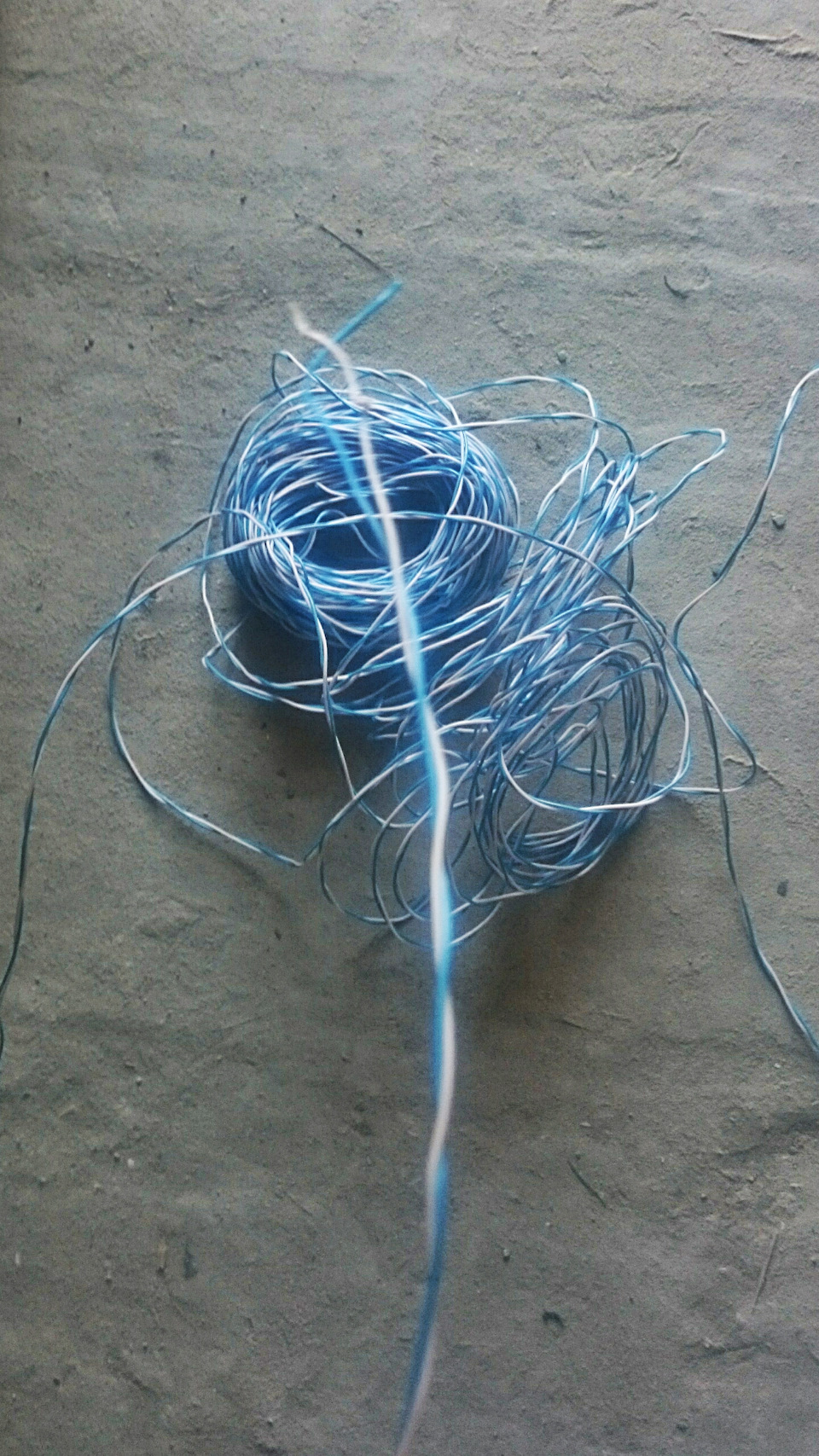

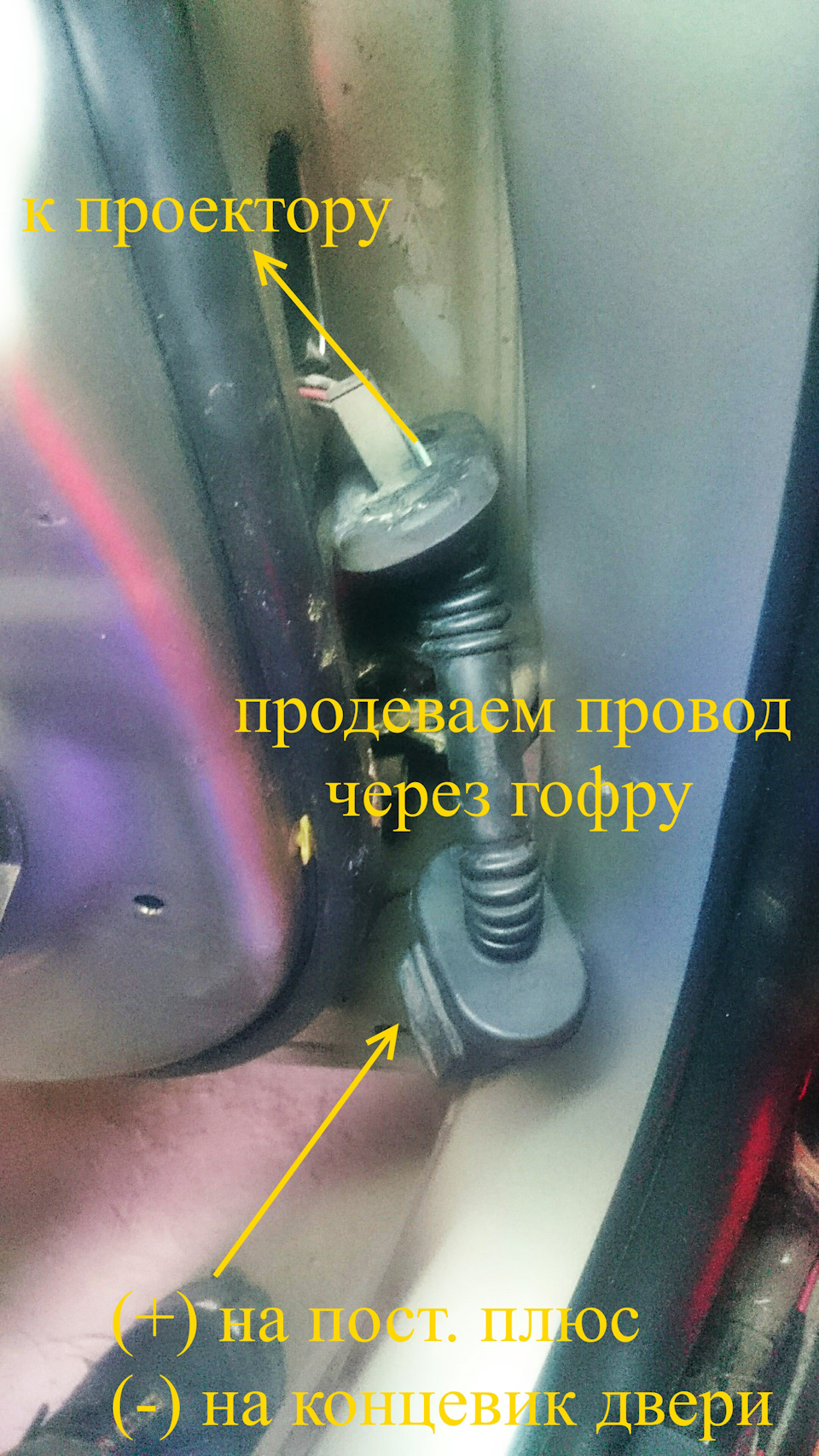

13) Берем провод, (я выбрал обычную пару которая используется часто на каналообразующих системах, так как по работе связан с этим), продеваем в гофру и затем её, с уже продетым проводом ставим обратно на место.

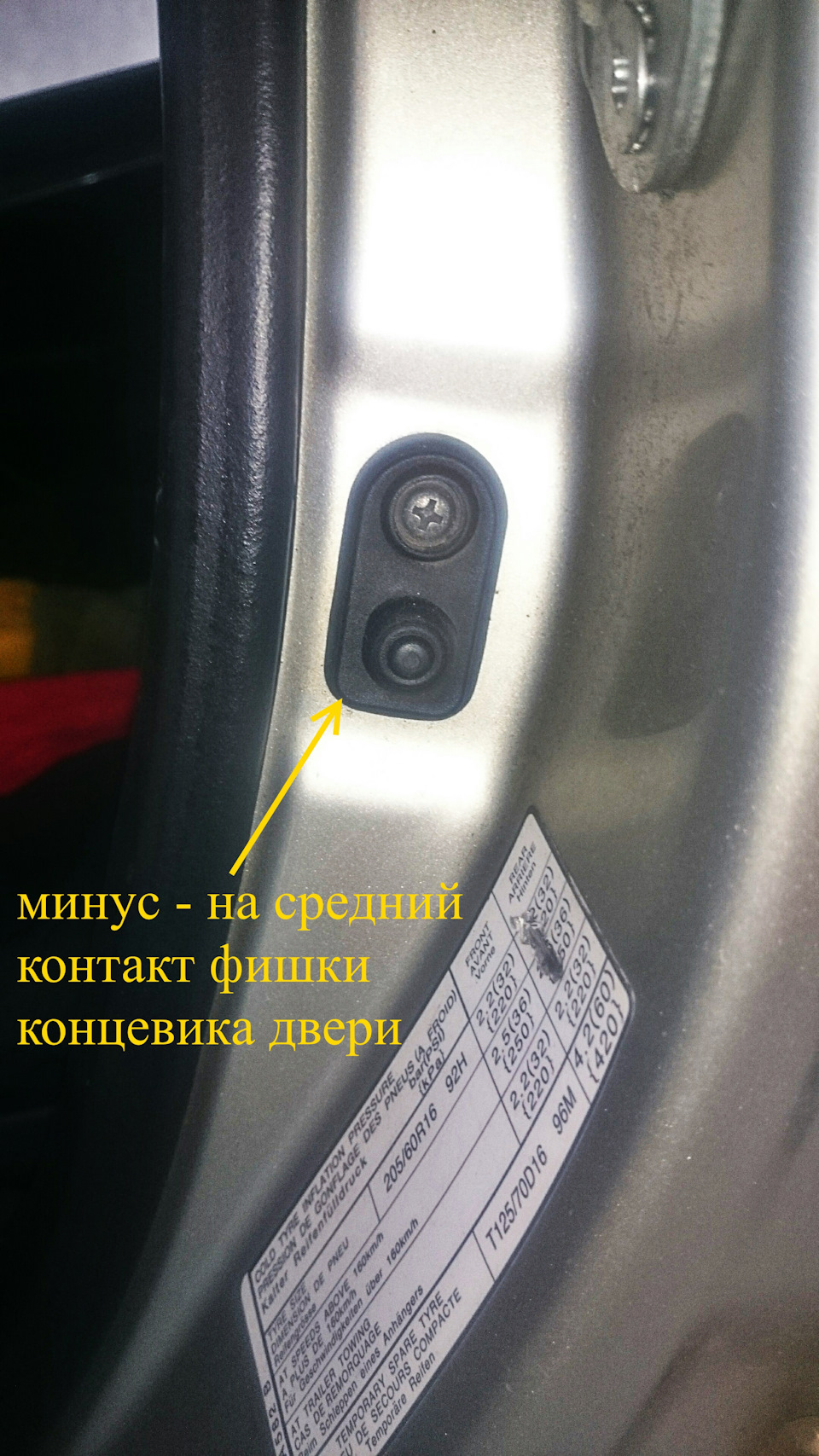

14) Подключаем проведенную проводку к проектору с одной стороны, с другой стороны к постоянному плюсу (+), а минус (-) на концевик двери, изолируем все соединения и собираем всё обратно. Готово.

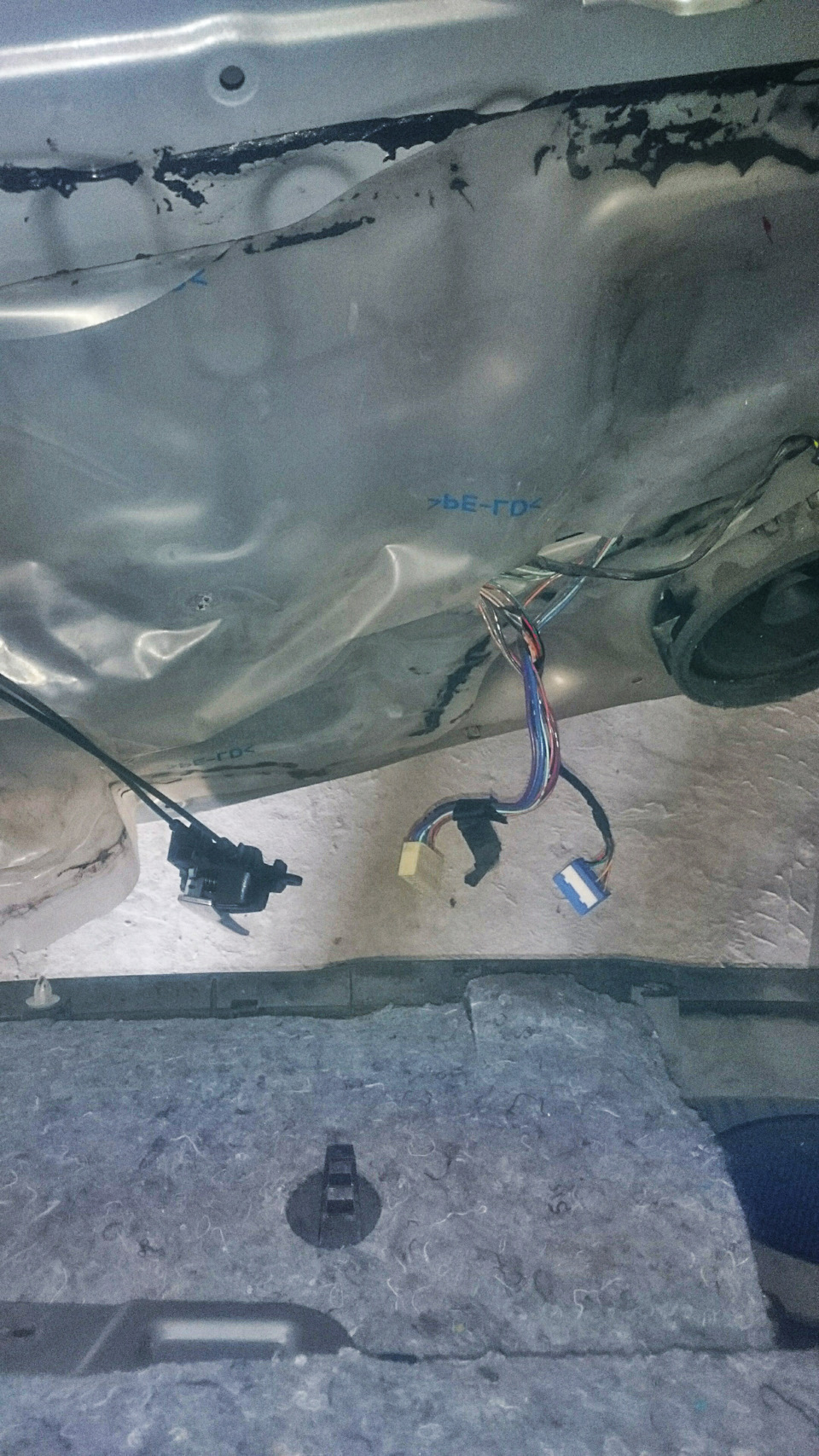

Задние двери делаются аналогично примеру передней правой, даже чуть легче: вот пару фото:

А вот водительская дверь имеет свою проблему. Дело в том что продеть нормально провод через гофру там очень трудно, так как под панелью мешают блоки и множественные разъемы под этакс.

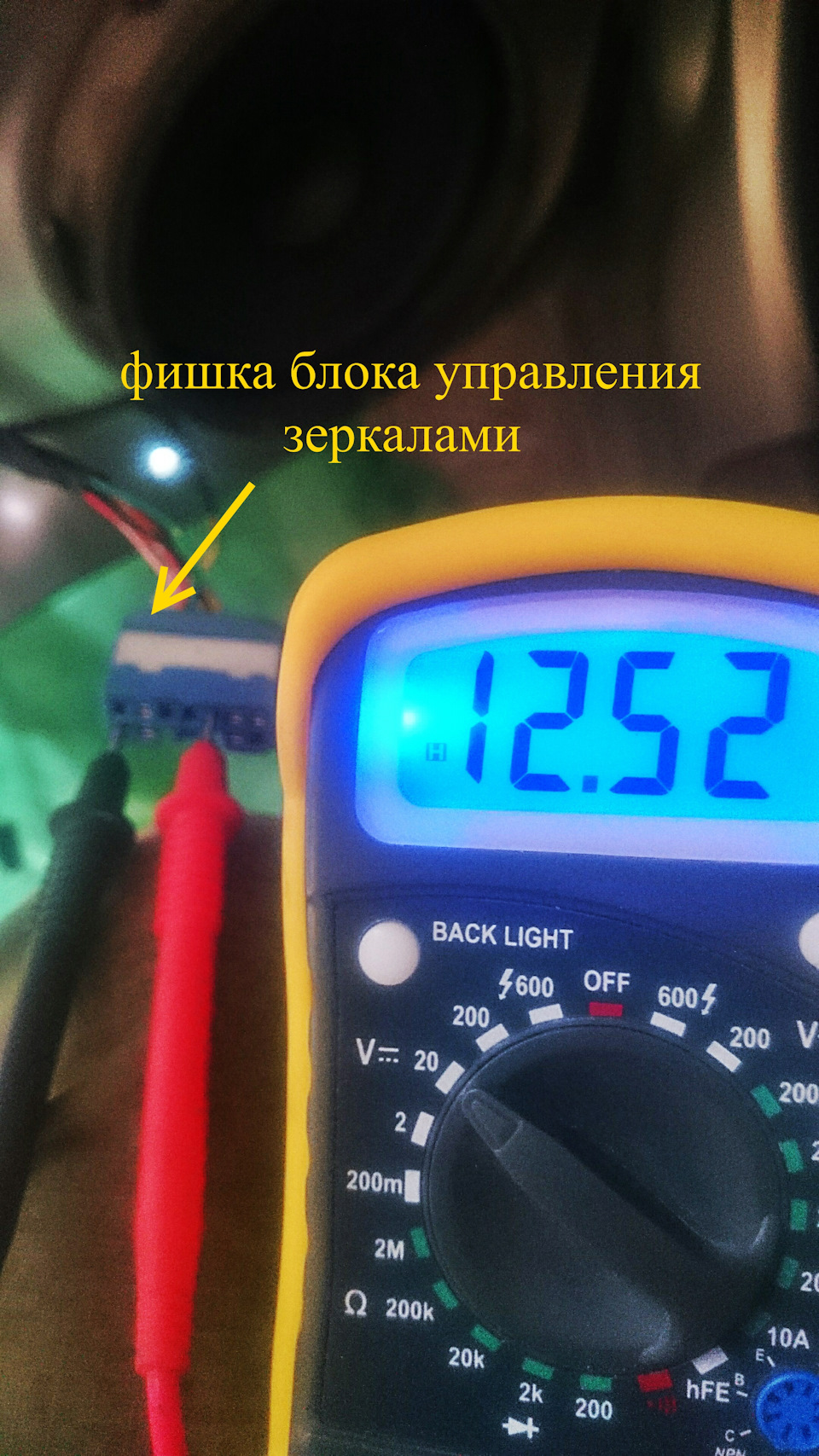

Дело было к вечеру, а времени мало, и я решил пока запитать проектор от фишки, которая подключается к блоку управления зеркалами (напряжение там оказалось подходящее):

К сожалению при таком подключении к водительской двери, проектор будет гореть постоянно, если ключ зажигания будет в положении АСС, на остальных дверях проектор горит только при открытии двери.

Результатом работы, я доволен, но прошу Вас оценить в комментариях, уважаемые знатоки)

Источник

Установка проекторов в двери

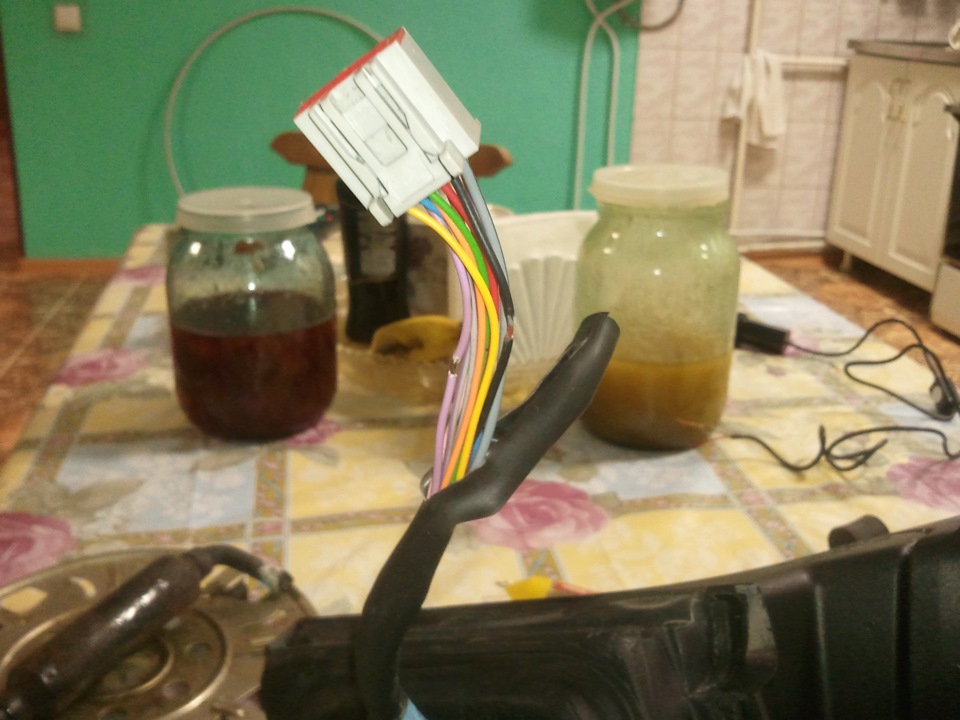

Дождался. Пришли проекторы с aliexpress. Решил заморочиться пока выдалась свободная минутка. Делать пришлось на улице т.к. в гараж не влезает)))Так то конечно этим нужно заниматься либо в теплом помещении, либо летом, но уж очень хотелось посмотреть как будет… Запитывать проекторы решил от плафонов освещения наружных зеркал. Оказалось не так то просто: разобрав обшивку двери стало видно сколько проводов подходит к фишке зеркала. Очень интересно, что сквозь щелочку зеркала видно какие провода подходят к плафончику. Как оказалось они оба черные а на фишке зеркала проводов такого цвета нет. Пришлось снять зеркало и дома уже «прозванивать» каждый провод на фишке да заодно чайку глотнуть а то замерз совсем)))После «прозвонки» узнал что проводки который мне нужны находятся на противоположных краях фишки по диагонали розового и черного цвета.(между тем смотрел схемы электрооборудования монди и ничего там вразумительного не нашел, т.к. там несоответствие цветов проводов)

Далее немного снял изоляцию с этих проводов и запитал проектор

Ну и соответственно устанавливаем все это «дело» обратно и вуаля — видим что все работает

Осталось дело за малым. В комплекте с двумя проекторами идет насадка соответствующего размера под высверливания цилиндра в обшивке, что и было сделано. Решил установить проектор ближе к концу двери. По размерам он только только подошел туда

Пока ковырялся весь салон завалило снегом)))

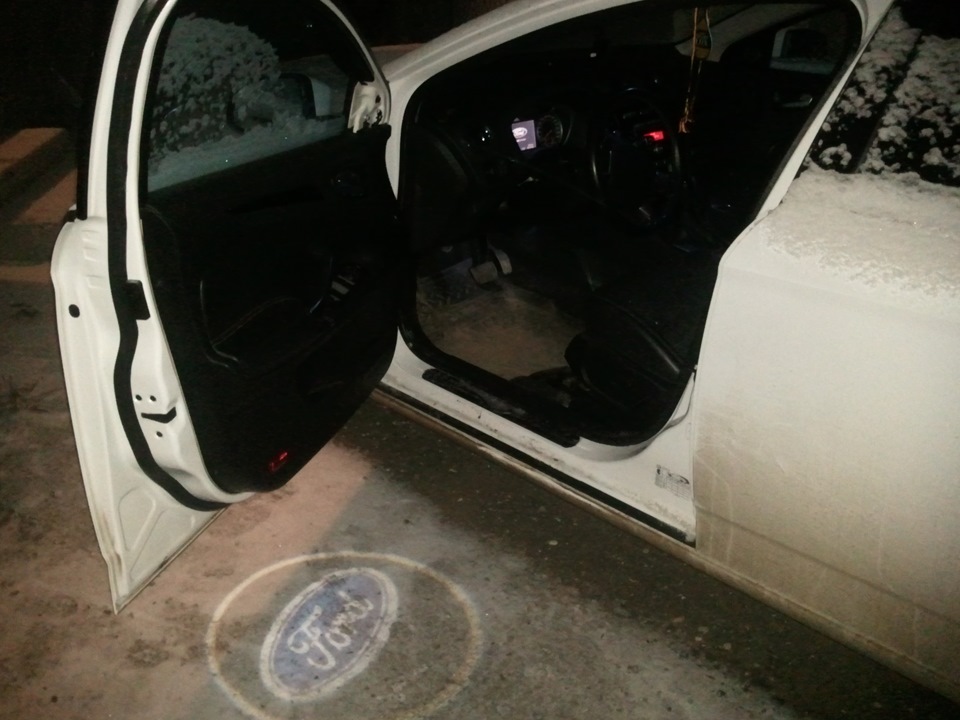

И вот вознограждение за труды…

Вживую выглядит намного круче. Вспышка на фото все портит. Остается запитать заднюю левую дверь отсюда же, протянув под порогом провода и аналогично сделать правую сторону. Но это немного позже…

Источник

Установка проекторов в двери (I)

Давно собирался поставить вот такие проекторы в двери, стоят в районе 2х с половиной тысяч, питаются 9-12 вольт.

Покажу на примере правой передней двери.

1) Для начала берем проектор и выбираем место свечения, его можно подключить к батарейке типа крона и посмотреть наглядно как он будет светить, на будущее учитывайте то, как будет монтироваться проектор с обратной стороны, чтобы не было проблем при установке.

2) В указанных местах вынимаем заглушки и откручиваем 3 болта, которые закрепляют обшивку двери.

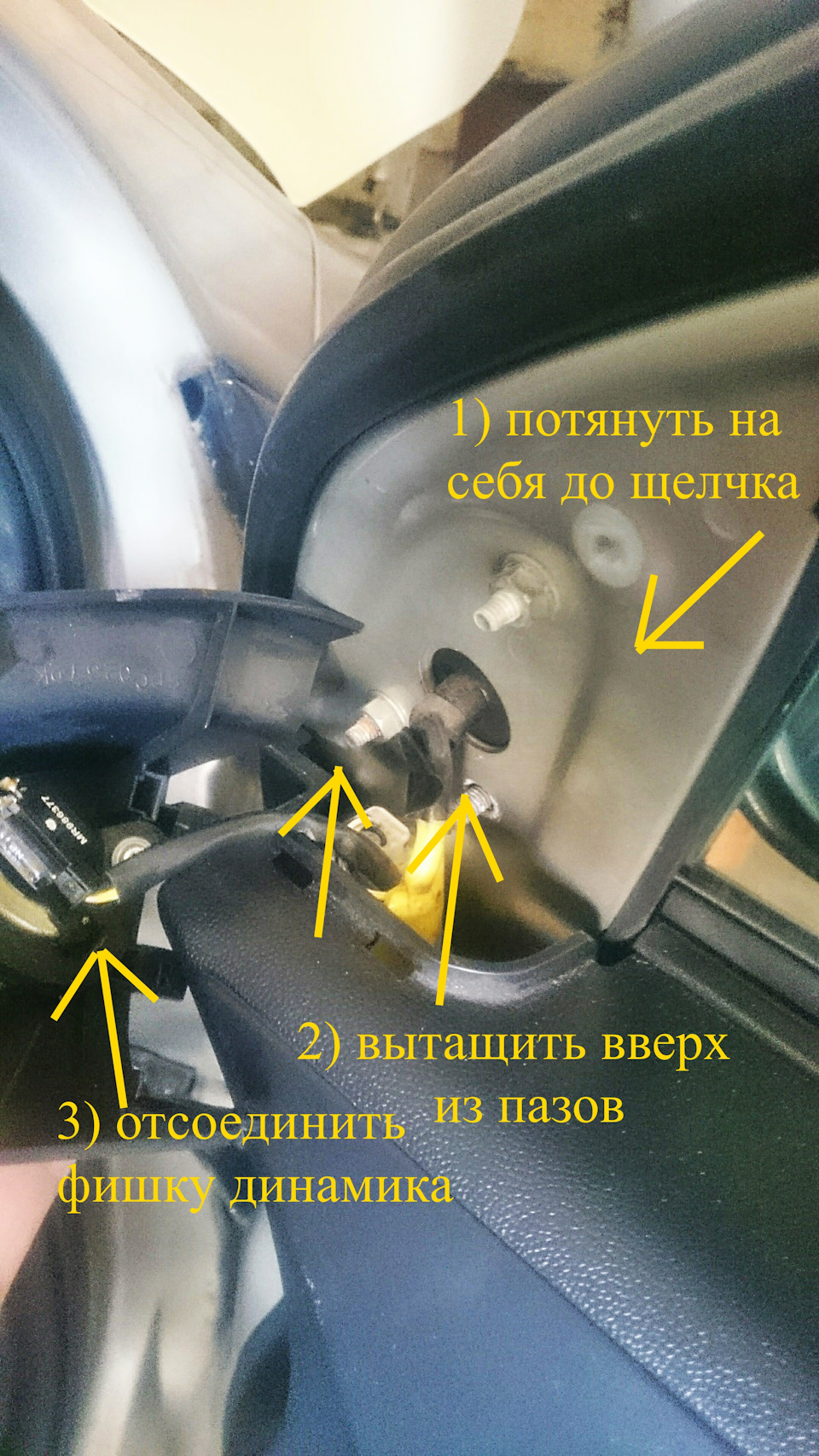

3) Далее надо снять динамик-пищалку на двери, для этого его верхнюю часть тянем на себя, пока не щелкнет пистон а затем приподнимаем его вверх и вытаскиваем. И отсоединяем его разъем.

4) теперь тянем обшивку двери на себя, на мой взгляд лучше тянуть местами, с верхней левой стороны, тянем пока не будут слышны щелчки пистонов. И так продолжаем по кругу пока обшивка полностью не отделится от двери.

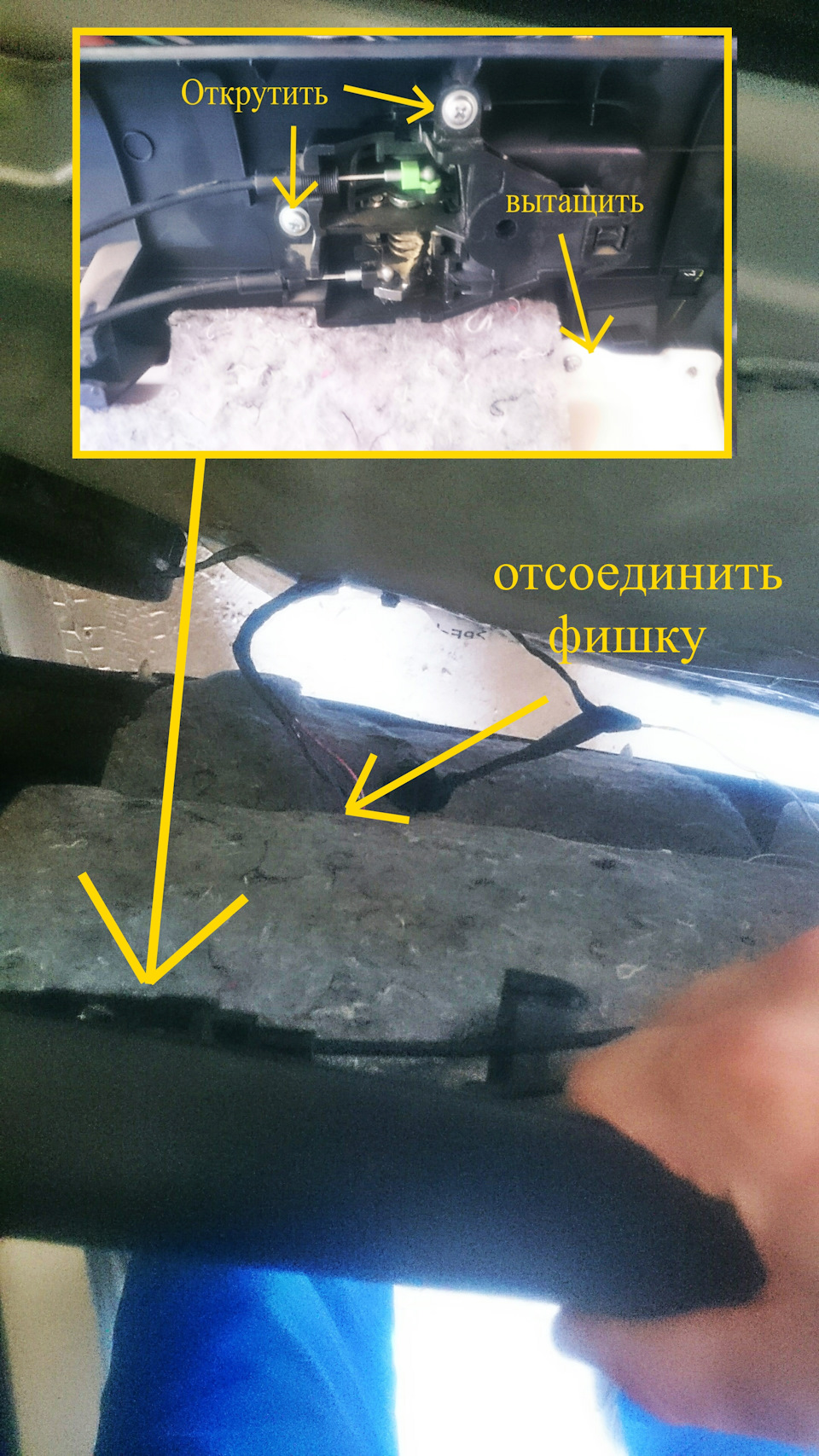

5) Теперь когда обшивка у нас в руках нужно открутить два болта, которые держат ручку открытия двери и отделить её от обшивки, и снять фишку которая идет на кнопку управления стеклоподъёмником.

На картинке выше — легендарная шумка лансера))

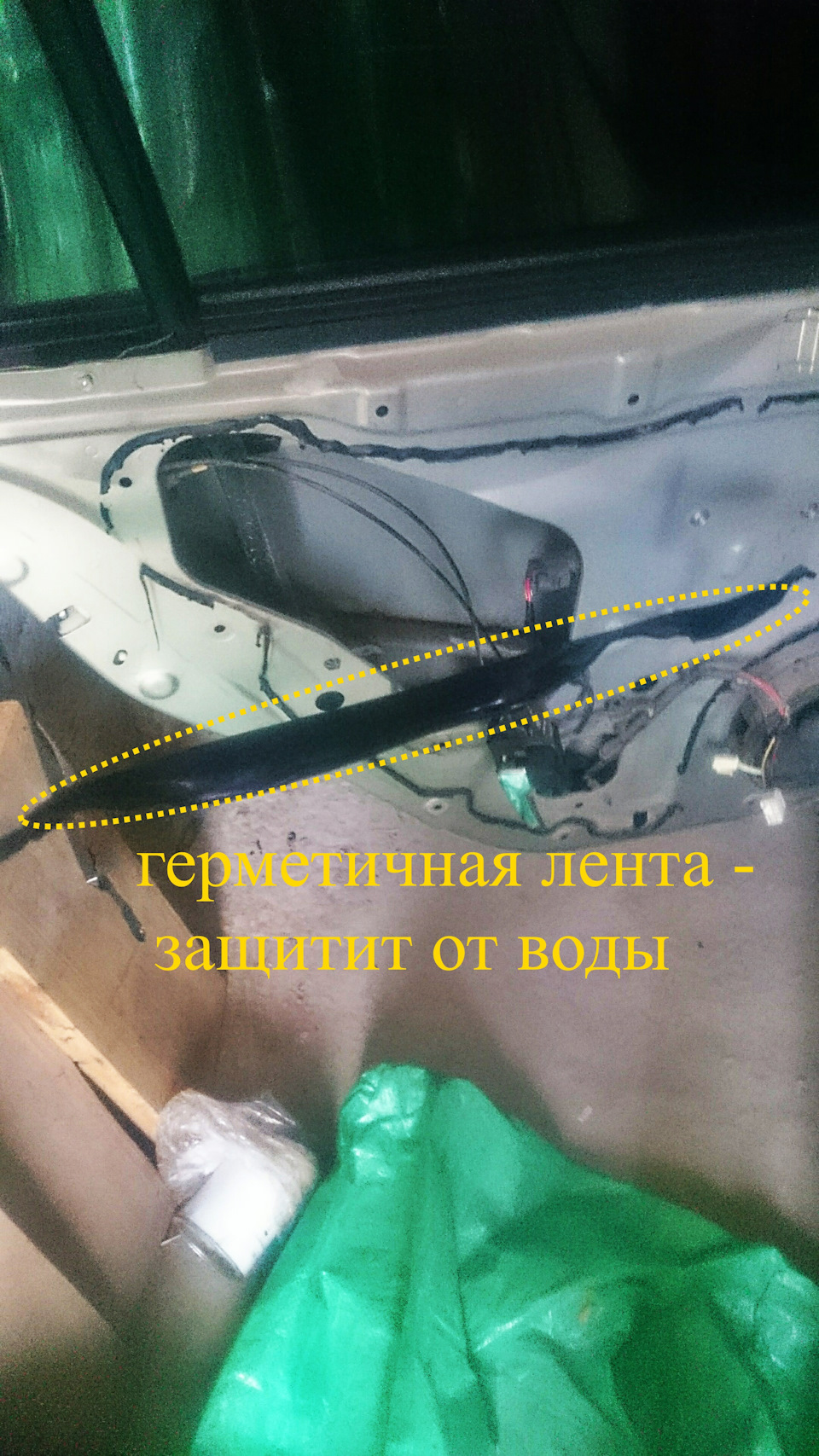

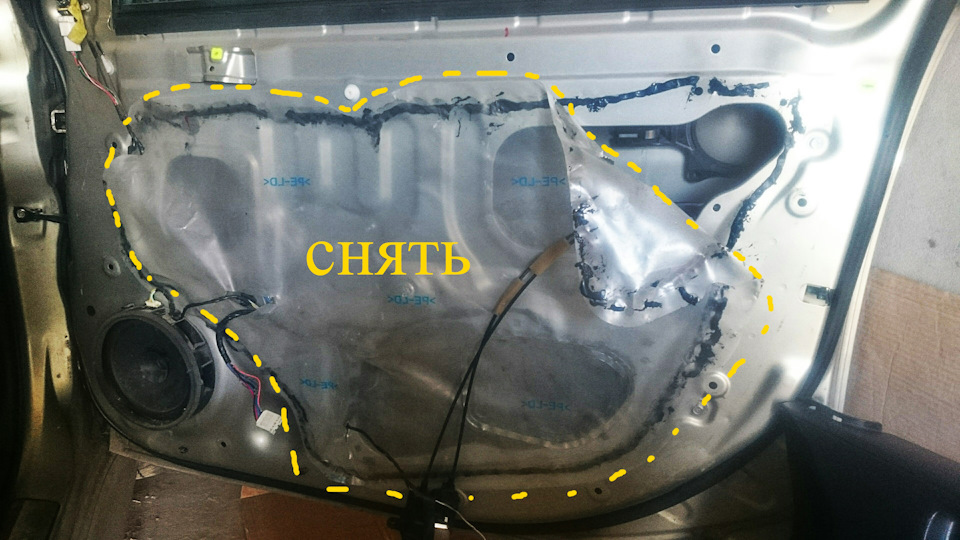

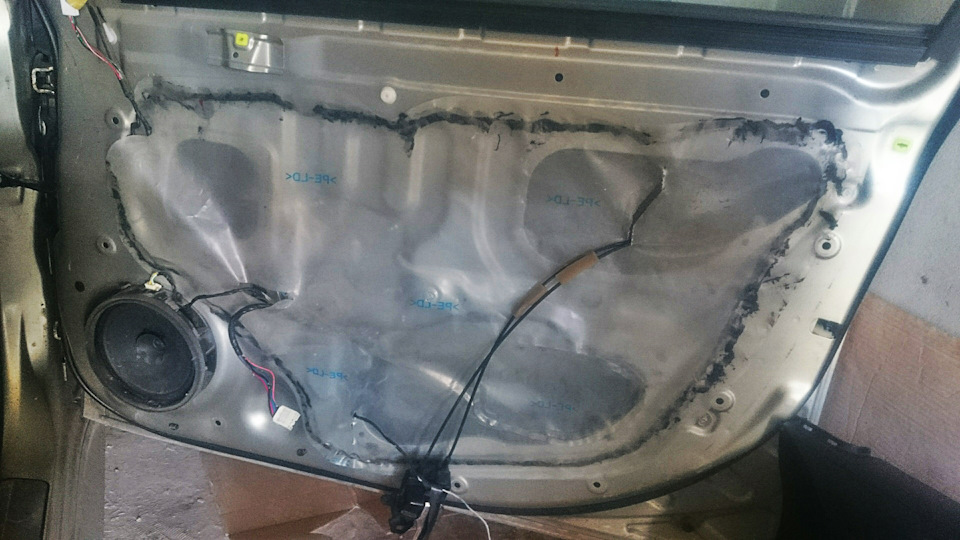

6) Затем отсоединяем фишку динамика двери который стоит внизу и снимаем эту клеёнку, держится она на таком герметике, напоминающим мастику, смело отдираем — она как пластилин лепится повторно без проблем.

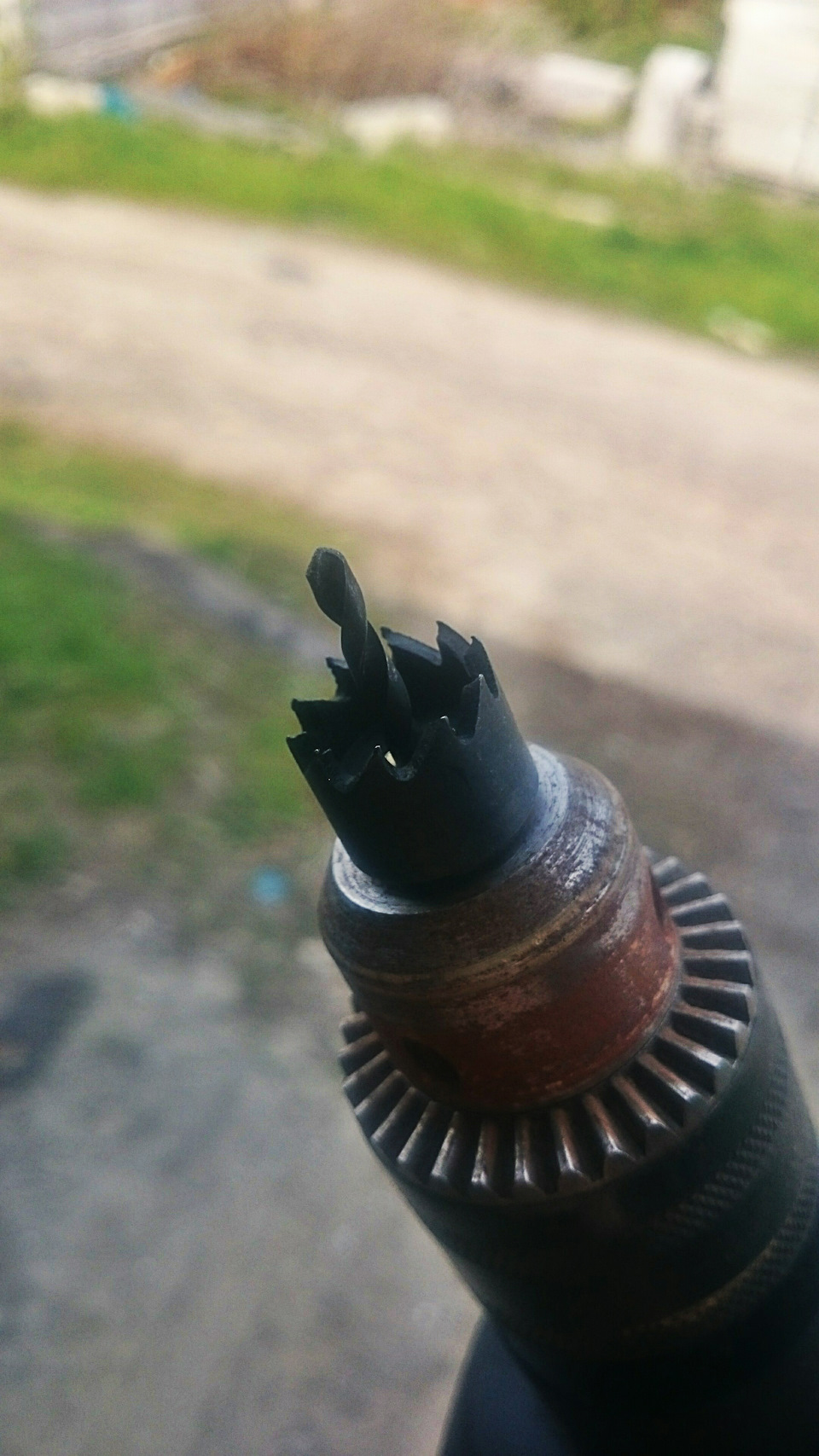

7) Готовимся сверлить в заранее намеченное место, в комплекте идёт вот такое сверло, устанавливаем его на дрель и сверлим отверстие.

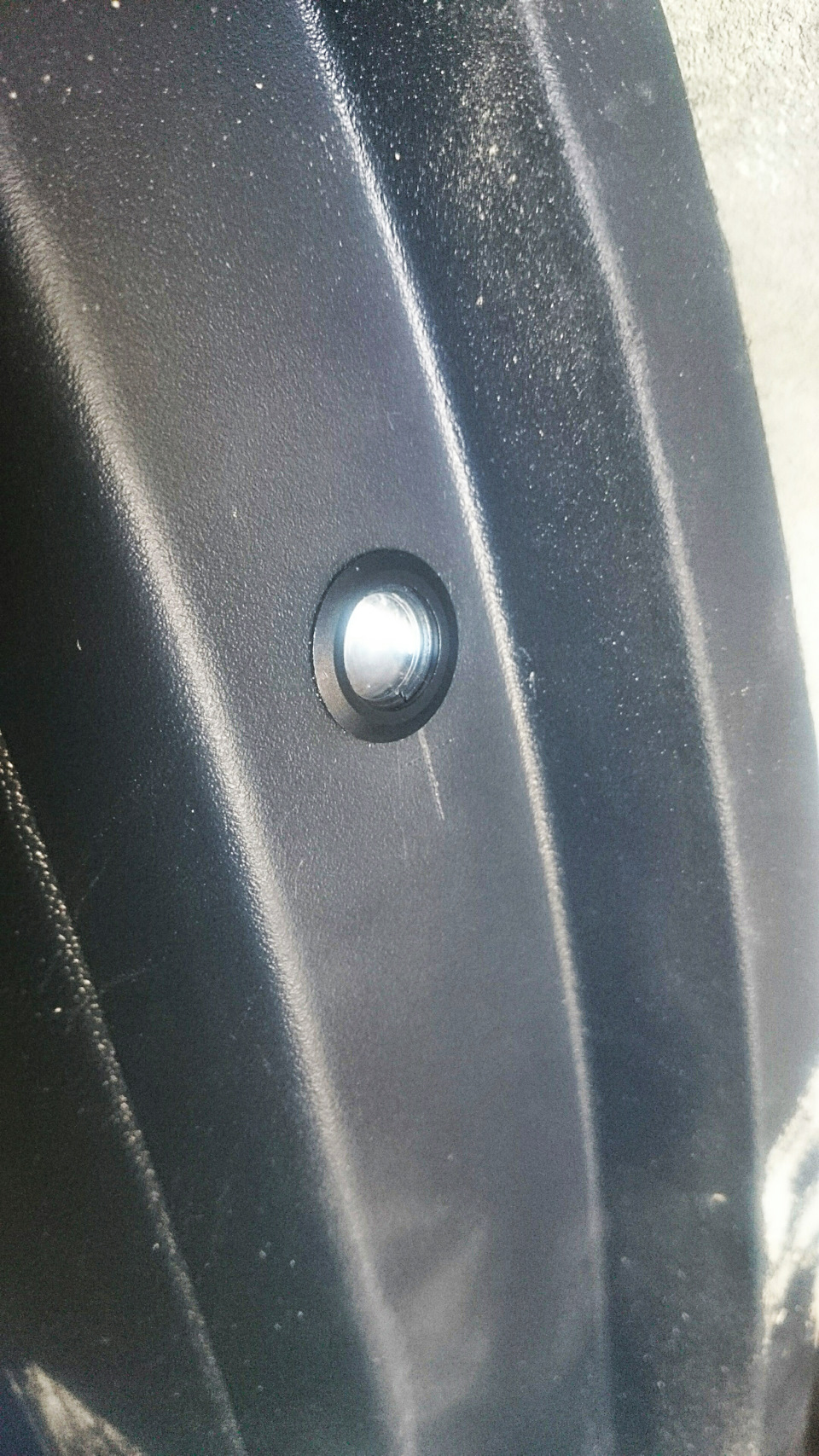

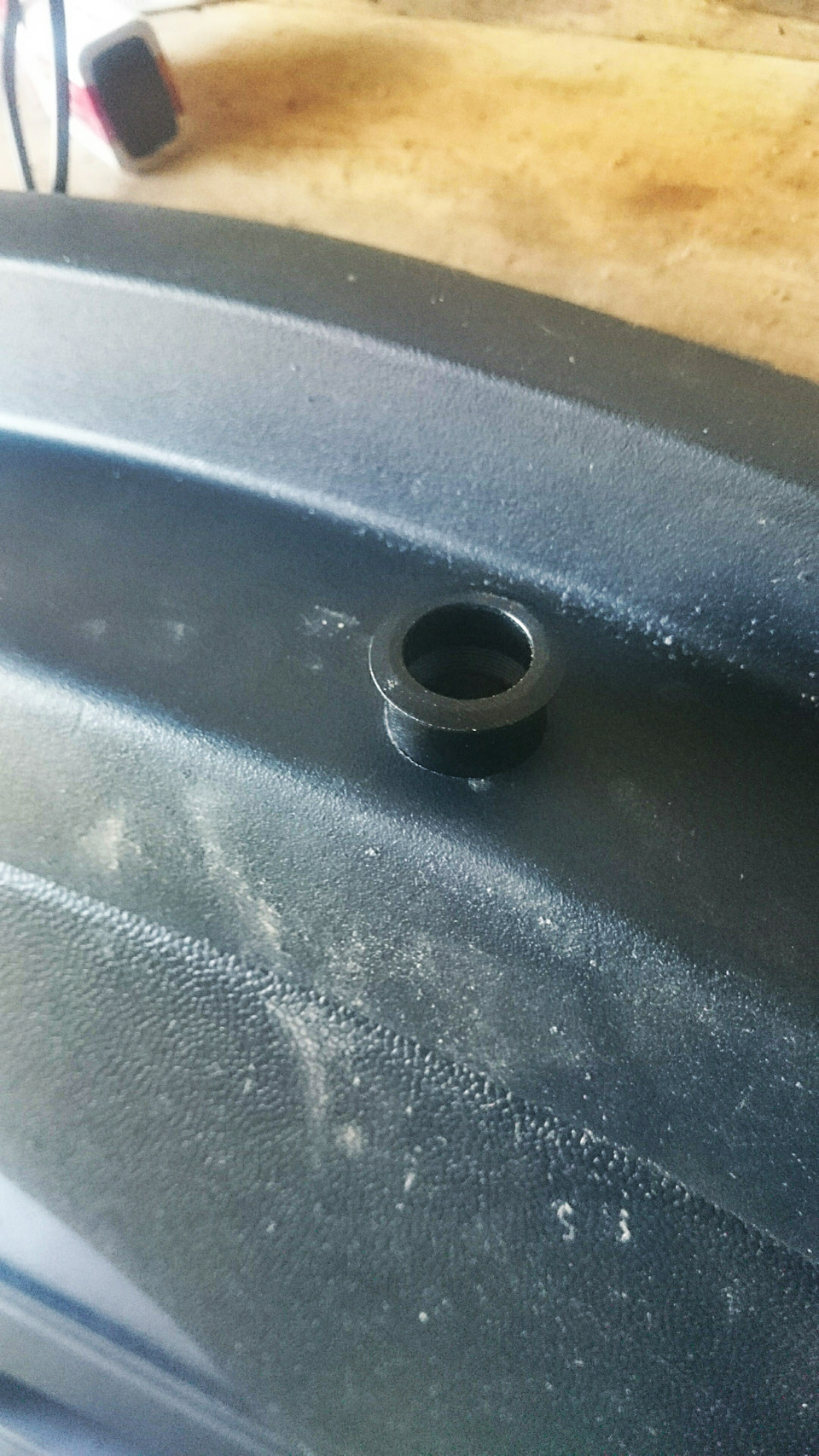

8) Разбираем проектор на три части, открутив его колпачок, затем этот колпачок вставляем с наружной стороны обшивки (где сверлили), а остальные части с внутренней. Собираем его также как и разбирали.

Хочу отметить, что колпачок вставляется в просверленное отверстие достаточно плотно, так что дополнительно герметизировать ничего не нужно. К тому же можно заранее подключить питание от кроны и выровнять рисунок (например у меня при открытии двери надпись ближе к кузову).

Теперь перейдем к наиболее проблемному вопросу — проводке…

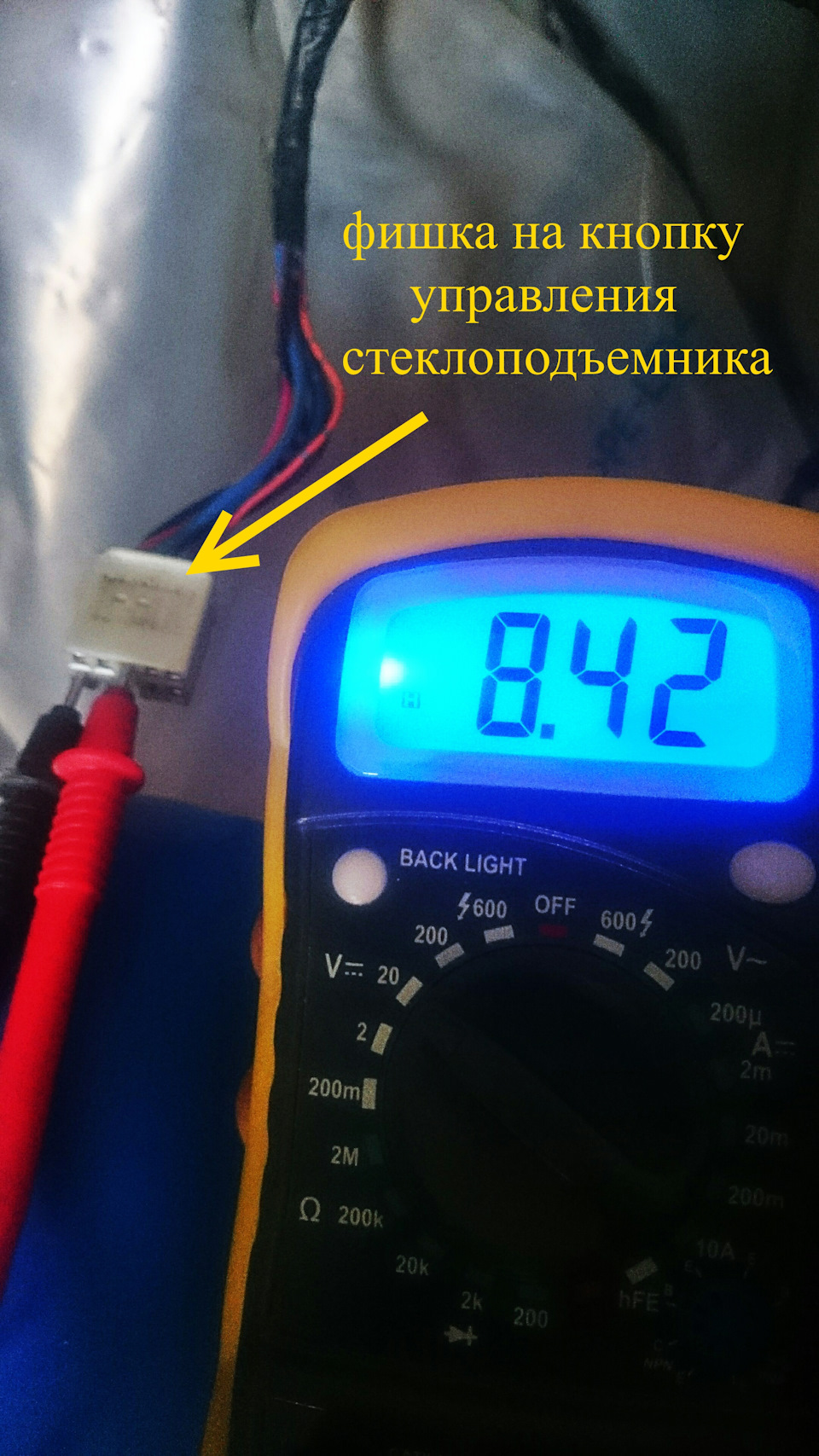

Мне очень не хотелось тянуть дополнительные провода, и я попробовал попытку запитаться прямо от двери, но столкнулся с двумя проблемами, первая проблема, запитаться там практически не откуда, постоянный плюс (+) там есть только на фишке управления стеклоподъёмником, но там напряжение 8,4 вольта:

…и скорее это может быть цифровая несущая в которую лезть не рекомендуют, но точно не скажу за неё. Если оттуда запитать проектор — светить будет тускло, хуже чем от кроны, проверено.
Вторая же проблема заключается в том что постоянно светящиеся проектор мне не нужен, а только при открытии двери, потому надо минус (-) вести к концевику двери.
Было принято решение тянуть провод через гофру между дверью и кузовом, скажу что это еще тот геморрой…Итак приступим.
У нас сейчас передняя правая дверь,

9) Снимаем полностью бардачек.

10) Снимаем обшивку порогов, сдергивая её на себя и снимаем угловую обшивку, открутив пластиковый болтик. (Если проекторов у Вас на все четыре двери, то лучше снять всю обшивку порогов, в том числе и вертикальную между дверьми тоже)

Источник

Правила установки проекторов в двери авто

На сегодняшнее время многие водители применяют LED инновации для оснащения своих автомобилей. Это преображает транспортное средство, модернизирует его и делает заметным для окружающих. Весьма популярным и востребованным оборудованием LED инноваций на сегодня являются проекторы на двери автомобиля, об установке которых мы и расскажем вам в данной статье.

Что такое проекторы на двери?

Проекторы – это небольшие светодиодные изделия, которые выпускаются для большого ряда автомобилей и обеспечивают проекцию марки транспортного средства на дорогу. Работают они автоматически, то есть при каждом открывании двери на дороге перед вашими ногами будет активизироваться насыщенная, яркая и разноцветная эмблема марки вашего автомобиля или какая-либо другая по вашему выбору. Это очень стильное устройство, имеющее не просто декоративную функцию, но и несущее величайшую пользу:

Проектором считается устройство следующего поколения подсветки низа дверей автомобиля.

Сам проектор – это небольшая линза, а также самый мощный и яркий светодиод с матрицей, где нанесен рисунок, например, логотип марки автомобиля. Все это прячется в прочном корпусе, надежно защищенном от попадания пыли, грязи и воды, что продлевает эксплуатацию и не дает вывести из строя светодиодную лампочку. Произвести монтаж такого небольшого, но стильного устройства можно несколькими способами:

Способ 1.

Идеально для монтажа такого устройства, поскольку его совершенно не видно, что создает эффект заводской установки изделия. Для этого необходимо заранее просверлить небольшое отверстие, где и будет закрепляться устройство.

Проводки, которые отходят от изделия, необходимо подключить таким образом, чтобы свечение устройства активизировалось при открывании двери. Проводки необходимо подключить на концевик двери, на верхний плафон салона или же в любое другое место, но с условием автоматического загорания изделия. Установка закончена – можно проверять результат! При открывании двери у вас моментально должен активизироваться свет и проецироваться выбранная эмблема, логотип марки и так далее на дорогу вниз.

Способ 2.

Это тоже неплохой способ, поскольку ничего сверлить вам не придется. Для этого просто необходимо вооружиться самоклеющейся подложкой или же двусторонним скотчем. Фиксируется устройство на низ обшивки двери автомобиля, а проводки подсоединяются также, как и в первом варианте. Наслаждайтесь качественными LED-инновациями и будьте самым стильным, ярким и броским, среди потока серой массы транспортных средств!
