Батарея в полу под окном
Окна Проф >> Всё про окна >> Батарея в полу под окном: радиаторы отопления, обогреватели
Отопительное оборудование не всегда подходит к современному стильному дизайну помещений. Также на стенах из рыхлого материала или отделанных гипсокартоном нет возможности установить даже самые лёгкие радиаторы. Батарея в полу под окном – разумное решение для отопления помещения и поддержания температуры. Такая конструкция устанавливается офисных помещениях, магазинах, на застеклённых террасах частных домов, спортзалов, и др.
Радиаторы отопления в полу под окном: плюсы и минусы системы
К преимуществам отопительной системы, утопленной в пол, относятся следующие.
Эта конструкция удобна и функциональна. Но всё же имеет ряд недостатков. Собираясь установить в полу под окном батарею, стоит помнить о перечисленных ниже моментах.
Чтобы решить, какие радиаторы отопления в полу под окном подойдут к определённым помещениям, следует учитывать все положительные и отрицательные стороны такой системы. Кроме этого, помнить о затратах труда и финансовых средств.
Разновидности
Батареи, устанавливаемые в пол, бывают водяные и электрические. Первые предназначены для подключения к центральной системе отопления специальными элементами – патрубками. Изготавливаются они из металлов – алюминия, меди или нержавеющей стали.
Электрические конструкции отличаются тем, что на них имеются трубчатые электронагреватели закрытого типа с пластинами (стальными или медными). Такие модели изготовлены соответственно требованиям безопасности. Кроме того, на них есть защитные предохранители. Эти установки используются в тех помещениях, которые не подключены к централизованной отопительной системе.
Принцип действия
Встроенные в пол батареи обогревают помещение по конвективному принципу. Сами они по конструкции тоже являются конвекторами. Такая система обогревает помещение эффективнее, чем любые модели настенных радиаторов. Нагретый воздух поднимается к потолку, остывший остаётся снизу и обогревается, т. е. происходит активная циркуляция и равномерный обогрев помещения. В нём поддерживается постоянная температура. Затраты на обогрев снижаются.
Особенности конструкции
Отопительные конвекторы, предназначенные для установки в пол, имеют несложную конструкцию. Основой является нагревательный элемент, к которому прикреплены конвективные рёбра.
Сверху установлена защитная решётка. Её поверхность соответствует уровню пола. Все остальные детали полностью скрыты. Решётка в процессе работы оборудования не нагревается выше 30°С, поэтому нет риска получить ожог при соприкосновении.
Установка батареи отопления в полу под окном
Для такой работы не потребуется сложное специальное оборудование. Но необходимо при этом учитывать ряд нюансов, чтобы система работала надёжно и эффективно.
Важным параметром является давление в отопительной системе. Лучшим выбором станут приборы, в которых показатели автономного давления не превышают 2,5 атм. В квартирах многоэтажных домов потребуется установить показатель давления в трубах. Эти данные владельцы жилых квартир и домов смогут получить у специалистов управляющей компании, либо в ЖЭКе. И только потом подбирать нужную модель батареи для установки в пол.
Для частных домов подойдут внутрипольные обогревательные аппараты любого типа, т. к. есть возможность самостоятельно регулировать температуру постоянно наблюдать за состоянием конструкции. А для многоэтажных домов надо выбирать модель с учётом особенностей и характеристик: температуры, содержания кислорода, рН жидкости и др.
Следует принимать во внимание также размеры помещения. Чем выше высота потолка, тем большей мощности потребуется конвектор. Стоимость такой конструкции также будет выше.
Для установки радиатора в полу под окном необходимо оборудовать нишу. Размер её должен быть немного больше размера аппарата. Рекомендуемая глубина – от 110 мм, ширина – 190-400 мм. В подготовленный канал устанавливается радиатор. Для фиксации используются анкерные болты.
Схема монтажа внутрипольного отопления
Выбор модели радиатора
Аппарат полностью скрыт. Его внешний вид не имеет значения. Выбор осуществляется по характеристикам и материалам.
Прежде всего, имеет значение из какого металла состоит основа батареи. Для помещений с высокой влажностью подходит модель с корпусом из нержавеющей стали. При нормальной и пониженной влажности подойдёт и оцинкованная сталь. Все детали конструкции обычно покрываются защитной антикоррозийной краской.
Из всех элементов установленной системы видна только решётка. Её изготавливают из дерева, мрамора, стали или алюминия. Она может быть окрашена в разные цвета. Покупатель подбирает подходящий вариант для интерьера помещения. На сайтах имеются фото и описания различных моделей.
Решётки бывают линейного или рулонного типа. Линейные решётки поднимаются только полностью, рулонные можно скатать. Перекладины на них расположены по-разному: на рулонных только поперёк, на линейных могут быть и вдоль. Решётки батареи отопления в полу под окном не должны содержать элементов из пластика, если владельцы и посетители помещения могут наступать на них.
Соблюдая все требования при установке конструкции можно получить качественный результат и избавить себя от необходимости переделки.
Батареи в полу: способ эффективного обогрева и эстетика
Отправим материал на почту
Они могут быть как оснащены корпусом, так и устанавливаться без него. Любой вариант достаточно прост в монтаже.
Принцип работы
Обогрев помещения с их использованием происходит следующим образом. Холодный воздух поступает через специальную решетку к батарее, нагревается от нее и через ту же решетку выходит обратно в помещение. Циркулируя, таким образом, он обеспечивает повышение температуры в комнате до нужного уровня.
Для изготовления решетки батареи в полу может быть использовано дерево или металл, покрашенные в разный цвет. Выполненные из металла более износостойкие, но при этом при сильном нагреве могут вызывать дискомфорт, если наступить оголенной ногой, при этом пользователь гарантированно не обожжется. Деревянные могут быть повреждены при сильном силовом воздействии или давлении. Решетки могут иметь разные размеры и внешний вид, что позволяет обеспечить их гармоничное сочетание с тем или иным интерьером помещения.
Установка производится недалеко от окон. При этом всегда производится монтаж клапана сброса, подключаемого к радиатору. Он позволяет снять завоздушенность системы, чем существенно увеличивает КПД радиаторов. Специальные регуляторы делают возможным установить требуемый температурный режим в комнате.
Преимущества и недостатки
У радиаторов отопления, встраиваемых в пол, есть как масса плюсов, так и минусы. Они должны быть взяты во внимание при подборе определенного вида отопления для дома квартиры или других объектов.
В частности, к их достоинствам относится:
Существует два их вида:
Как правильно осуществлять подбор?
При покупке в первую очередь обращают внимание на мощность одной секции, чтобы рассчитать необходимое количество для обогрева определенной площади. Также следует брать во внимание тип радиатора с принудительной конвекцией и без нее.
Также следует учитывать такие факторы:
Как установить?
Приступают к установке только при полной уверенности в том, что вы обладаете требуемые знаниями, навыками и инструментом. При этом оптимальным вариантом будет обратиться к профессионалам. Зачастую магазины, реализующие встраиваемые в пол батареи, предлагают свои услуги по установке. Таким образом, они несут полную ответственность за функционирование системы и берут на себя все гарантийные обязательства.
Но если вы все же решили сделать это своими силами, изучите порядок выполнения работ:
Где могут быть смонтированы встраиваемые в пол радиаторы?
В отличие от настенных, внутрипольные радиаторы являются универсальными. Монтаж может быть осуществлен в любом помещении, не зависимо от его назначения – офисное, жилое, коммерческое и т.д. Могут быть установлены в домах с французскими окнами.
Как система «теплый пол», так и встраиваемые в пол батареи по-своему хороши, имеют свои преимущества, достоинства и недостатки. Но при этом первый вариант больше подходит для жилых помещений, а второй для проходных. Система «теплый пол» не может быть установлена в тех местах, где в качестве напольного покрытия используется линолеум или паркетная доска. Встраиваемые батареи же могут быть смонтированы везде и не зависят от того, из чего выполнен пол.
Особенности монтажа
Чтобы вмонтировать батареи в пол, нужно подготовить место для будущих батарей, обеспечить свободный доступ к конструкциям для их дальнейшего обслуживания. Лучше такую работу доверить профессионалам, так как малейшая ошибка может стоить нового покрытия пола.
Кстати, последний может быть не только электрическим. Некоторые владельцы домов еще до совершения черновой отделки пола подключают тонкие трубы к системе водного отопления и монтируют их по всему полу. Далее идет стяжка и чистовая отделка.
Заключение
Батареи, встроенные в пол, часто можно увидеть в американских частных домах. Это действительно эргономичное решение, которое решает довольно много задач: отапливает помещение, сохраняет при этом полезную площадь под окном (которая обычно занята при классическом размещении батарей обогрева), и согревает ноги, когда кто-то подходит к решетке в полу. При этом обжечься на ней не получится, так что такой подход безопасен и для семей с детьми.
Батареи в полу: выбор и монтаж
Дизайн интерьера могут испортить традиционные радиаторы отопления, устанавливаемые на стене. В поисках альтернативных решений всё чаще пытаются скрыть нелицеприятные радиаторы, которые портят весь внешний вид. Но помимо различных маскирующих ограждений, экранов и коробов конвекторы также прячут в специальной внутрипольный нише. Так как разместить батареи в полу – наилучший из возможных вариантов, когда нужно обогреть большие площадя или выдержать до мелочей определенный стиль дизайна.
Внутрипольные батареи: особенности применения
Там, где высокая проходимость использовать систему теплый пол будет недешево. Но с этой задачей вполне справятся внутрипольные батареи.
При этом эти устройства выдерживают определенный заранее заданный температурный режим, что с успехом позволяет обогревать как жилые, так и нежилые помещения огромных площадей:
Воздух в внутрипольных отопительных системах циркулирует интенсивнее, чем в настенных радиаторах, что сокращает не только расходы на отоплении, но и позволяет выдерживать определенную комфортную температуру для людей, животных и растений.
Некоторые продвинутые и более дорогие модели имеют дополнительные полезные функции:
Достоинства и недостатки радиаторов отопления, встраиваемых в пол
Перед тем как решить, стоит ли монтировать в пол батареи, нужно выяснить сильные стороны такого решения, а также те неоспоримые достоинства, что могут сыграть решающую роль. К ним с уверенностью можно отнести:
Также стоит учесть существенные недостатки, чтобы потом внезапно появившиеся проблемы не стали сюрпризом:
Конструктивные особенности
Встраиваемые в пол радиаторы отопления не отличаются сложностью в устройстве. Внешне эта конструкция напоминает большой продолговатый металлический короб, накрытый решеткой, в котором помещаются все необходимые элементы, например, регуляторы, датчики, как нагревательные, так и защитные.
При этом сам радиатор, который является нагревательным элементом, изготовляется из:
Вентилятор, который является незаменимым элементом конструкции, способствует быстрому прогреву воздуха, можно при необходимости отключать. Во многих моделях установлены шумопоглощающие элементы. Что делает работу вентилятора практически неслышной.
Когда система установлена, заметна на полу только решетка. Она может быть двух типов:
Материал, из которого изготовляется решетка, разнообразен:
Также следует учитывать, что в продаже предлагаются как электрические, так и водяные модели внутрипольных радиаторов.
При выборе нужно отталкиваться от того, есть ли центральная отопительная система. Когда она отсутствует, то остается только электрический вариант батареи, которую нужно разместить в полу.
Выбор встраиваемого в пол радиатора отопления
Чаще всего, при наличии центральной отопительной системы предпочтение отдают водяному конвектору. При его выборе нужно обратить внимание на следующие моменты:
Мощность внутрипольного конвектора влияет на его стоимость. Особенно это касается электрических моделей радиаторов. В таком случае, когда выбор останавливается на них, нужно ориентироваться на общую площадь обогрева.
Стоит отметить, что в отличие от системы «Теплый пол» внутрипольные конвекторы можно устанавливать под любую поверхность, без ограничений. В то время как первый вариант отопления абсолютно не годится под линолеум и паркет.
Батареи в полу: пошаговая инструкция
Перед непосредственным монтажом нужно убедиться, что хватит знаний и опыта, чтобы правильно все установить, подключить и настроить. Обычно фирмы, продающие отопительные системы предлагают своих специалистов, которые качественно, а также с гарантией все сделают.
Когда же есть желание сделать монтаж, подключение и настройку системы внутрипольной батареи, то можно воспользоваться пошаговой инструкцией:
Когда монтажные работы завершены, остается проверить исправность отопительной системы внутри пола, а также настроить температуру обогрева. Когда все правильно сделано, это почувствуется сразу. Если же что-то не работает, то нужно выяснить, что не так сделано. И исправить!
Идеально, когда монтаж, подключение, настройку и проверку проводят специально обученные специалисты. То есть, тогда действительно все будет работать. Плюс – дается гарантией фирмой производителем, что, например, ничего не поломается в ближайшее время. Если же есть уверенность в своих силах, то на найме профессионалов можно изрядно сэкономить, потратить финансы на другое нужное дело.
Батареи в полу: видео
Важно рассчитать не только расходы на отопительную систему, а также то, насколько дорого обойдется впоследствии ее обслуживание. Если это не пугает, то можно смело помещать батареи в полу, сделать свой загородный дом или квартиру намного теплее и уютнее.
Проектирование и монтаж систем напольного отопления
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
В последнее время строители сдают квартиры и дома, как правило, без внутренней отделки, поэтому затраты на установку «теплого пола» сводятся к минимуму, поскольку в любом случае приходится заливать бетонные полы и практичнее сделать их сразу «теплыми».
Рост популярности систем напольного отопления неслучаен, поскольку они создают близкий к идеальному профиль распределения температуры внутри помещения. Не зря говорится: «Держи ноги в тепле, а голову – в холоде». Кроме того, комфортная температура при напольном отоплении на 1–2 °С ниже, чем при радиаторном, что уменьшает тепловые потери примерно на 5–10 %. Кстати, «теплый пол» не является современным изобретением: еще древние римляне использовали для отопления проложенные в полу помещения трубы, по которым проходил нагретый воздух.
Проектирование и монтаж систем напольного отопления требуют соблюдения ряда условий. Во-первых, температура подаваемой воды в систему теплого пола не должна превышать 60 °С, иначе возможно отслоение покрытия пола и дискомфорт для находящихся в помещении людей.
Во-вторых, температура пола не должна превышать заданных значений. Это связано с тем, что чрезмерный нагрев пола негативно отражается на самочувствии людей, особенно страдающих заболеваниями ног. В России эта температура составляет 26 °С. В Европе для различных зон помещения и разных зданий установлены различные значения предельной температуры поверхности пола. Так, в холле, проходной комнате и на входе в жилое здание температура пола не должна быть выше 27 °С; в жилой комнате, на кухне, в кладовой, ванной, душевой – не более 29 °С; такая же температура определена для офисов, школ, храмов и т.д. В периферийной, примыкающей к стенам, зоне помещений температура пола может составлять 32, в бассейнах – 33 °С.
Возможна комбинация напольного отопления с настенным и потолочным; по крайней мере, с отоплением участками «теплых стен» у наружных окон.
Определение теплоотдачи
Тепловая эмиссия (теплоотдача) «теплого пола» зависит от температуры воды и шага укладки трубы, а также разности температур его поверхности и воздуха в помещении. Определить ее значение можно расчетным путем или воспользовавшись готовыми таблицами.
Надо сказать, что производители систем напольного отопления рекомендуют разные перепады температур прямой и обратной воды, например, 5 или 10 °С. Чем меньше это значение (при одинаковом шаге укладки трубы), тем выше теплоотдача пола (средняя температура теплоносителя выше), а градиент температур меньше (пол нагревается более равномерно). В то же время при меньшем перепаде температур необходим больший расход теплоносителя, и, соответственно, необходимо применять трубы большего диаметра, что приводит к удорожанию системы. Возможно, разность температур в 8 °С является некой «золотой серединой».

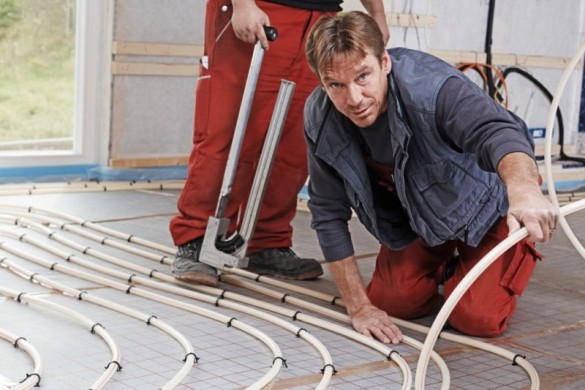

Монтаж и пуск системы

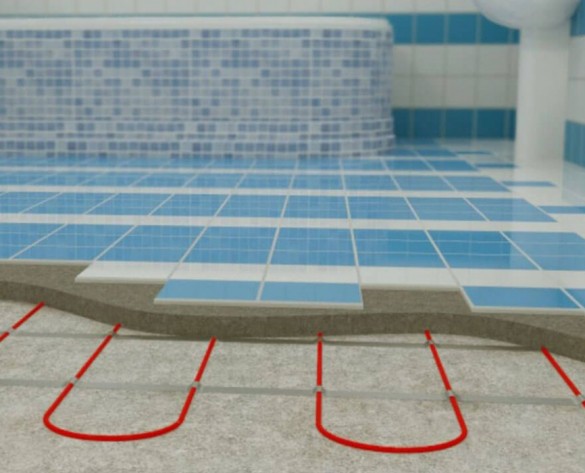

Возможны несколько вариантов укладки «теплого пола»:
Перед укладкой основной изоляции «теплого пола» по периметру помещения необходимо проложить специальную боковую изоляцию, которая компенсирует тепловое расширение бетонной плиты пола. При возможности проникновения влаги через слой бетона к изоляции, например в случае устройства «теплого пола» над подвалом, под изоляцию необходимо уложить полиэтиленовую пленку. Бетонное основание должно быть очищено и при необходимости выровнено. Если подвал не отапливается, рекомендуется использовать дополнительный слой изоляции.
Следует иметь в виду, что при заливке бетонных полов рекомендуется использовать специальный состав и для улучшения сцепления трубы с бетоном добавлять в него пластификатор.
Можно рекомендовать следующий состав: 50 кг цемента (CEMI 32.5 R, соответствует DIN 1164), 225 кг песка (0,8 мм), 18 л воды, 0,5 л (600 г) пластификатора. После заливки стяжку рекомендуется «провибрировать» – для устранения воздушных «карманов» между трубой и бетоном.
Высота слоя бетона над трубой составляет обычно 3–7 см. Слишком тонкий сой может разрушиться, а слишком толстый – приводит к большой инерции системы. При длине плиты более 10 м или площади больше 45 м2 необходимо предусмотреть швы между плитами минимальной толщиной 5 мм. При прохождении труб через швы они должны быть защищены гофрированной трубкой.
Отметим, что после монтажа и подсоединения труб к коллекторам, до заливки бетона, необходимо провести опрессовку системы давлением 10 атм в течение 24 ч. При заливке давление в системе должно быть не меньше 3 атм.
Пуск системы осуществляется только после полного высыхания бетона (примерно 4 дня на 1 см толщины стяжки, т. е. для высыхания стяжки толщиной 5 см необходимо 20 дней). Нельзя использовать систему напольного отопления для ускорения сушки бетона. После пуска системы можно ежедневно увеличивать температуру подаваемой воды на 5 °С.
В качестве труб лучше использовать металлопластиковые, например Henco, типоразмером 16×2 или 18×2. Они непроницаемы для кислорода, имеют относительно небольшой коэффициент линейного расширения – 0,025 мм/(м⋅К) (в 8 раз меньше, чем у пластиковых труб) и высокий коэффициент теплопроводности – 0,43 В/(м⋅К), а также сохраняют форму при изгибании.
Длина одного контура, как правило, не должна превышать 100–120 м, потери – 20 кПа; минимальная скорость движения воды – 0,2 м/с (во избежание образования в системе воздушных пробок).
Рекомендуется избегать использования фитингов или, по крайней мере, применять фитинги, не подверженные коррозии при контакте с бетоном (например, PVDF пресс-фитинги). Как правило, в современных системах трубы петель соединяются непосредственно с коллекторами, которые имеют встроенные клапаны для изменения расхода теплоносителя в зависимости от температуры воздуха в помещении и расходомеры (у Henco – V-06-F), либо регулировочные вентили (V-06-R) для гидравлической балансировки петель.
На клапаны коллекторов устанавливаются сервоприводы, соединенные с центральным контроллером. В каждом помещении размещаются датчики комнатной температуры, которые с помощью радиосигнала либо электрического кабеля передают сигнал на центральный контроллер. При повышении температуры воздуха в помещении выше заданной сервопривод перекрывает подачу воды в данный контур.

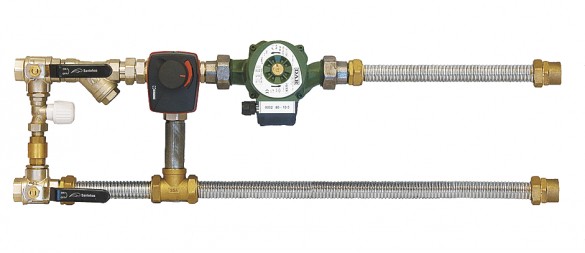

Узлы смешения
Как уже говорилось, температура воды, подаваемой в систему напольного отопления, не должна превышать 60 °С; на практике она обычно бывает меньше 40 °С. Пожалуй, только отопление тепловыми насосами постоянно работает с такими параметрами.
Температура подаваемой воды от котлов и систем центрального отопления выше и достигает 95 °С. Поэтому необходимо предусматривать подмес из обратной линии. Узлы смешения могут быть реализованы с использованием двух- либо трехходовых клапанов. Сейчас многие производители перешли к выпуску готовых узлов смешения, что очень удобно при монтаже. В качестве примера можно привести узел VL-PGKT (Henco). Он оснащен трехходовым термостатическим смесительным клапаном, циркуляционным насосом и предохранительным термостатом для отключения насоса, если температура воды будет слишком высокой. В настоящее время выпускаются также узлы смешения, совмещенные с коллекторами. Например, модуль Hencomfort VL-HC с возможностью подсоединения от 1 до 16 контуров. В его состав входят встроенный циркуляционный насос, клапаны, настроечные вентили, предохранительный термостат.

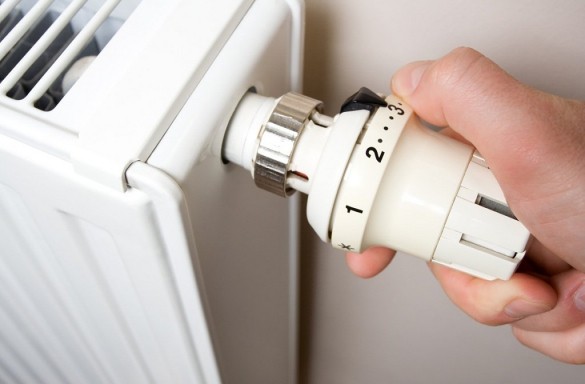

Регулирование температуры
В принципе, система напольного отопления обладает свойством саморегулирования, поскольку при уменьшении разницы в температурах воздуха и пола уменьшается тепловой поток, но отсутствие регуляторов может привести к перегреву поверхности пола. Возможны следующие виды регулирования:
В большинстве случаев, особенно при наличии высокотемпературных источников тепла, используют регулирование по температуре воздуха и температуре в «обратке»; температура подаваемой воды при этом – постоянна.
Формулы для расчета
Расход воды в контурах вычисляется по формуле
G = 3,6 ⋅ Q/4,19/∆T, кг/ч,
где Q – теплопотери помещения (или часть теплопотерь при совместном использовании «теплого пола» с радиаторным отоплением), Вт;
∆T – разность температур подаваемой и обратной воды (как правило, от 5–10 °С).
Поскольку петли имеют разные длину и расходы, необходимо проводить гидравлическую балансировку (увязку) петель.
Увязка проводится либо настроечными вентилями по расчету потерь давления, либо по выставлению проектного расхода на расходомерах (ротаметрах) в коллекторах. Этот способ удобнее.
Потери давления в трубе можно рассчитать по формуле
∆Р = L ⋅ R, Па,
(L – длина контура, м; R – линейные потери давления, Па/м.)
Приводим также формулу для определения длины контура:
где F – площадь пола, м2; b – шаг укладки трубы, м.
Выбор конфигурации петли

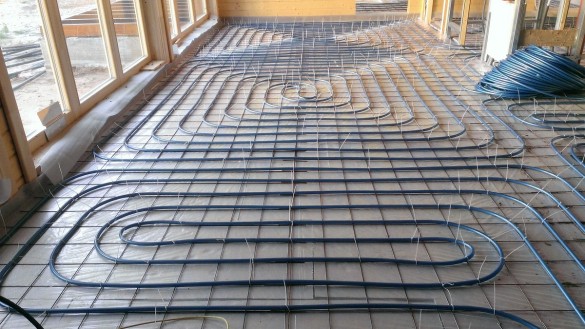

Трубопроводные петли напольного отопления могут быть уложены разными способами. Самый простой – «змейка», но при такой укладке в начале петли пол будет теплее, чем в конце (за счет более высокой температуры воды). При укладке спиралью подающая и обратная линии идут параллельно друг другу, поэтому температура пола равномернее. При постоянной температуре воды теплоотдачу и, соответственно, температуру поверхности пола можно изменять, меняя шаг укладки трубы. Так, у наружных стен трубу иногда укладывают с меньшим шагом.
Для обогрева подобных зон можно также использовать отдельный контур. Конкретная геометрия зависит от конкретной задачи и назначения помещения.
Напомним, что теплоотдачу «теплого пола» можно найти по таблицам – в зависимости от шага укладки, температуры воды и вида покрытия.
Пример расчета
Допустим, что нужно спроектировать систему напольного отопления квартиры площадью 70 м2. Площадь отдельных помещений:
кухня – 10; санузел – 6; прихожая – 4; спальня – 20; кабинет – 15;
гостиная – 15 м2. На кухне, в санузле и прихожей положена плитка, а в остальных комнатах – паркетная доска. Температура воздуха во всех помещениях должна поддерживаться на уровне 20 °С;
Предварительно выбрав шаг укладки трубы 0,2 м, воспользуемся таблицей, чтобы определить удельную (на 1 м2) теплоотдачу пола с разным покрытием. Рассчитав после этого значения теплоотдачи «теплого пола» для каждого из помещений, проектировщик получает возможность решить вопрос о необходимости дополнительной установки радиаторов.
Рассчитать расход воды для металлопластиковых труб 16×2, длину контуров, потери давления в контурах и скорость воды в трубах можно с помощью компьютерной программы Rissert-Calc. Данные расчета представлены в табл. 2. Скорость воды для санузла и прихожей оказалась слишком низкой (менее 0,2 м/c), поэтому имеет смысл объединитьэти контуры в один. Потери давления для спальни немного превышают 20 кПа, поэтому здесь, наоборот, следует спроектировать два контура либо использовать трубу большего диаметра – 18×2, тогда потери давления составят 10,8 кПа, а скорость воды – 0,3 м/с.
Производить расчет напольного отопления удобнее всего с помощью специальной компьютерной программы. Самые «продвинутые» из них выполнены на основе AutoCAD и позволяют нарисовать систему и сделать детальные расчеты (одна из таких программ разработана Henco). Для предварительных расчетов, а также расчетов небольших систем можно использовать более простые программы, например, Rissert-Floor или Henco-Floor, которые позволяют получить готовую спецификацию на необходимое оборудование и дать полезную информацию о системе.
