Ремонт концевика замка водительской двери
В ноябре мне в ниву поставили сигналку с автозапуском.
Всё вроде хорошо, да не очень-то!
Мне сказали, что у меня сдох концевик в замке.
Концевик тут так просто не купить, надо заказывать откуда-нибудь.
Можно купить замок, поменять, всё равно старый может уже и доломаться.
Поехал электрик по магазинам. Нет замка!
Сигналка думала, что дверь всегда закрыта.
Открыл машину, сел, а она закрылась! И встала на сигналку!
Однажды папе пришлось на моей ниве прокатиться, ругался потом — ничего не понятно, как быть вообще.
Когда пришло тепло, занялся проблемой.
Замок привезли нам. Приехал к родителям, в гараж.
Собрался менять. Снимаю старый, смотрю на новый — не тот привезли!
Ну делать нечего, всё разобрано, замок чудит, дай-ка разберу его.
Добрался до концевика — провод оторван.
Может быть даже электрик отцепил, чтобы сигналка думала, что дверь закрыта (замкнуто = открыта дверь)
Проверяю концевик — не работает.
Ну так я и концевик разберу тогда, нечего терять)
Оказалось, что пружинку свалило набок, и она оказалась постоянно замкнутой.
Кнопочка — провалилась.
Аккуратно подвинул её, вернул на место — заработало!
Собрал замок — что-то не то!
Разобрал — пружина не на месте.
Кое-как поставил пружину.
Вернул замок на место — теперь с логикой стало всё хорошо, а вот с механикой — не очень!
Моторчик перестал дотягивать до закрытия… то ли регулировки какой не хватило, то ли я ему пару зубьев покрошил…
Собрал всё, и так вернулся домой.
Потом солнышко пригрело — дай думаю попробую настроить замок как-нибудь. Может где тяги регулируются, или что… Смотрел-смотрел, ничего не разглядел.
Для эксперимента надел трубочку на крючок замка (хз как правильно зовётся), в том месте где электропривод тянет/толкает. И заработало! Не хватало каких-то 0.5мм для нормальной работы))
Chevrolet Niva 2005, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Chevrolet Niva, 2015
Chevrolet Niva, 2010
Chevrolet Niva, 2012
Chevrolet Niva, 2006
Комментарии 6
Судя по раземам этот новый замок подходи. Если вы оцениваете по размерам маторчика с редуктором это ни о чём не говорит. Единственное что он дюже громкий. Такое ощущение что он там засов двигает.
Приводы взаимозаменяемы, только на разные отверстия крепятся. Замки одинаковые.
Судя по раземам этот новый замок подходи. Если вы оцениваете по размерам маторчика с редуктором это ни о чём не говорит. Единственное что он дюже громкий. Такое ощущение что он там засов двигает.
там разъёмы на новом совсем другие, не стал морочиться и вкорячивать
Там смысл в том, что она вторым усом должна упираться в угол и быть в небольшом натяге. Найти положение опытным путем. У вас зуб, под какой рычаг цепляется при сборке цел. И, поэтому собрать легче — при закрытии крышки не высыпается все от малейшего движения. У момих замков уже отвалились от старости и я при сборке помучился.
Пружинка, что колечком под рычагом блокировки, неправильно стоит. Если она стоит правильно, то замок при приложении усилия к рычагу блокировки св какой-то момент резко перещелкивается в заблокированное положение и так же обратно. Если неправильно, то усилие от упора до упора одинаковое и нет резкой фиксации. А для привода это достаточно важно. При правильной сборке ему достаточно сдвинуть ручаг до перескока. А если нет или неправильна пружина — то надо двигать до конца.
В ютубе дофига роликов по замкам но про эту пружину и ее значение очень редко вспоминают.
Пружинка особенно важна на водительской двери. Без нее может плохо работать ЦЗ, так как в активаторе этой двери есть концевик. И он не перебрасывается корректно при неправильной сборке.
хм, вполне возможно, что у меня пружинка в итоге неправильно встала. Будет время — проверю, спасибо)
Восстанавливаем концевик замка водительской двери
Короче пару лет назад прихожу я к заведенной с автозапуска машине, открываю дверь, бросаю сумку, ключи и иду сметать снег. Как вдруг срабатывает сигналка, машина закрывается с ключами внутри.
Благо действие происходило во дворе, поднялся домой за вторым комплектом, открыл, удивился почему так произошло, проверил и получил тот же результат. Автомобиль снова закрылся с ключами внутри.
Путем нехитрых манипуляций вычислил, что проблема в концевике водительской двери.
Аавто «не видит» когда открывается водительская дверь. Как следствие пропали все плюшки с этим связанные: не включался свет при открытии водительской двери, не пищал зуммер, напоминая о том что остались включены габариты/свет, ну и самое главное, что при закрытой на сигнализацию машины, открывая водительскую дверь сигналка попросту молчала, поскольку «не видела» что дверь открылась.
Так продолжалось года полтора, а может и больше.
Я перечитал весь Драйв по этому поводу и ффклуб, теоретически уже знал куда лезть, что смотреть и делать, но было страшновато что разберу, а собрать не смогу.
А тут что-то меня ударило в голову, было свободное время на выходных и я полез.
Сначала все стандартно. Снимаем дверную обшивку. (расписывать не буду, все уже было тыщу раз.)
Отклеиваем 2 технологических отверстия, закрытые спленом, опускаем стекло до того момента пока не покажутся болты, которые его держат. Откручиваем их, поднимаем стекло вверх, клеим на скотч. Лучше все же стекло вытащить совсем. Это несложно, зато оно не упадет в дверь как у меня. Затем откручиваем по периметру двери все болты (штук 10), продавливаем во внутрь двери черные пистоны, которые держат замок, засовываем аккуратно руку и отключаем фишку с замка двери.
Снимаем металлический щит. Я полностью не снимал, подвязывал на веревку к солнцезащитному козырьку чтобы не упал.
Ну собственно как только открываем этот металлический щит в двери мы находим тот самый, отвалившийся с замка концевик. Не забываем достать пистоны, которые мы продавили внутрь двери.
Ну а дальше уже все совсем просто. Снимаем наружную ручку, откручиваем крепеж замка с торца двери и аккуратно вынимаем сам замок и несем домой.
Крутим вертим, соображаем как разобрать. Везде в нете информация о том, что чтобы разъединить верхнюю часть от нижней нужно высверливать клепку. Я не высверливал, а просто сдвинул ее в сторону, предварительно отсоединив трос, он мешался.
В итоге получил такой вид.

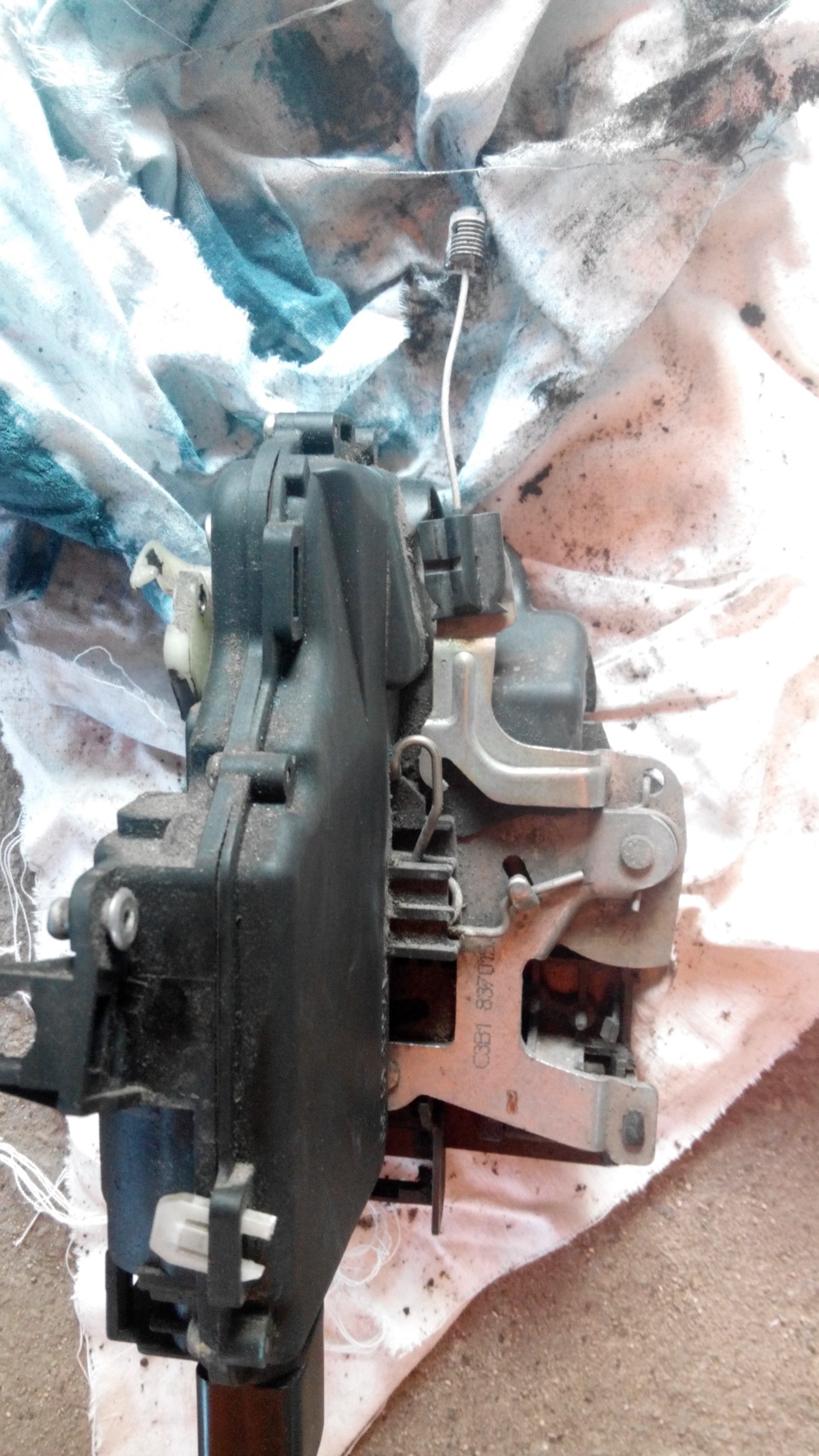

Зачем то раскрутил сам замок. Ну зато посмотрел что и как там устроено. Грязи нет, все чисто. Закрутил обратно все и поставил на место этот самый белый концевик, который я нашел внутри двери.
Ну собственно а дальше сама сборка.
Там тоже были свои нюансы. Тяга замка не лезла назад, пришлось ее немного подгибать, долго не мог сообразить как обратно собрать замок, куда завести пружину и т.д. Но в итоге все получилось, лишних деталей не осталось.
Все это уже в первом часу ночи было установлено на машину, протестировано, все работает, все прекрасно.
Мне даже удалось вставить обратно пластиковые пистоны, которые держат замок. Читал что это у многих вызывает трудности, но мне далось очень легко. Через отверстие троса придерживаем с обратной стороны пальцем и вставляем их на место.
Авто теперь снова «видит дверь», я доволен!
Всем мир!)
Ремонт концевиков дверей
Проблема с концевиками дверей известна, почти, каждому владельцу B5. Бывает две причины неработающего концевика (и, к сожалению, у меня было сразу два варианта):
1. Неработающий микрик
2. Отламывается пайка на плате.
Для тех, кто не знает как разобрать дверь, вот краткий мануал:
Сбоку двери вынимаем пластиковую заглушку в районе замка
Подходящим ТОРКсом (маленьким) крутим винт под заглушкой (выкручиваем) одновременно взявшись снаружи двери за корпус личинки и пытаясь ее вытягивать из двери. Винт внутри двери поворачивает фиксирующее кольцо с ушками, входящими в пазы корпуса личинки. Вынимаем личинку.
Утконосами через образовавшееся окно легко отсоединяем трос привода замка от ручки.
Беремся за ручку и, чуть приоткрывая, тащим влево, пока она не выйдет из зацепления с кронштейном. Вынимаем ручку.
При помощи плоской отвертки отсоединяем внутреннюю поверхность внутренней ручки двери (там, где блок управления стеклоподъемниками и центральным замком.
Поддевая по периметру блок управления плоской отверткой и поворачивая ее, выщелкиваем блок управления из подлокотника.
Вытянув фиксатор, отсоединяем разъем от блока управления.
Крестовой отверткой откручиваем три винта, крепящие обивку двери под блоком управления к средней части двери.
Подходящим ТОРКСом отвинчиваем по низу обивки 2 шурупа.
Поддевая плоской отверткой и поворачивая лезвие со стороны замка и со стороны петель, отщелкиваем пистоны обивки двери (по-моему, по три с каждой стороны). Это не сложно, нужно приложить немного силы. Пистоны остаются целыми.
Тащим обивку вверх и снимаем ее с верхней кромки двери вместе с «ресничкой».
Чуть отведя обивку, отсоединяем разъем от блока управления зеркалами (на обивке) и от провода к светодиоду сигнализации.
Кладем обивку куда-нибудь, чтобы не испортить внешний вид (например, на заднее сиденье).
На средней (блестящей оцинкованной) части двери вынимаем 2 большие пластико-резиновые заглушки из больших круглых отверстий.
Подсоединив блок управления стеклоподъемником и включив зажигание, опускаем стекло так, чтобы зажимающие стекло болты оказались видны в больших круглых отверстиях.
Выключаем зажигание и отсоединяем блок управления.
Трубочкой на 10 немного ослабляем болты и, взявшись за стекло и выводя его верх наружу, вынимаем стекло из двери. Ставим его в безопасное место.
Отсоединяем разъемы от мотора стеклоподъемника и от динамика.
Вынимаем резиновый фиксатор провода, идущего к замку сквозь среднюю часть, из средней части.
Освобождаем провода от креплений к средней части двери.
Замок крепится к средней части при помощи 2-х полых пластиковых ножек, с внутренней стороны средней части в них вставлены заглушки. Их не трогаем. Под ножками видна ножка крепления фиксатора провода замка к средней части. Ее, сжав утконосами, пропихиваем сквозь среднюю часть.
Подходящим ТОРКС*2ом выкручиваем 2 болта, крепящих и фиксирующих замок на двери — с торца двери.
Трубочкой на 10 откручиваем все болты, крепящие среднюю часть к наружной.
Поддевая плоской отверткой по периметру, отлепляем резиновый уплотнитель средней части от наружной, стараясь его не повредить.
Приподняв среднюю часть, выводим выступающие части стеклоподъемника из низа наружной части, потом опустив среднюю часть, выводим стеклоподъемник из зацепления из верха наружной части и вынимаем среднюю часть вместе со стеклоподъемником и замком, немного отводим от двери.
Отсоединяем разъем от замка и вынимаем провод вместе с резиновым фиксатором из отверстия средней части.
Ставим среднюю часть в безопасное место.
Если нужно снять со средней части замок, то выковыриваем из ножек заглушки и отсоединяем замок.
Снаружи на месте снятой ручкой виден винтик. Откручиваем его ТОРКСом и снимаем кронштейн крепления ручки и личинки изнутри, выводя его из зацепления с дверью в сторону замка.
Сборка производится в обратной последовательности. Замечания по сборке (чтобы не забыть):
Прежде чем заводить выступающие части стеклоподъемника в наружную часть, надо просунуть провод к замку сквозь среднюю часть, подключить провод к замку и вставить ножку фиксатора на место.
Стекло вставляется довольно легко. Оно хорошо садиться на приемные части стеклоподъемника на упорчики. Прежде, чем окончательно его зажимать, следует поднять его до конца, затем, сопровождая руками вниз, опустить до появления зажимных винтов в отверстиях. Потом уже окончательно зажать. Вообще, та часть стекла, которая всегда остается внутри двери, грязная и хорошо видны те места, за которые оно было закреплено.
«Ресничку» с обивки лучше снять и надеть на дверь, обивку надевать на «ресничку», потом защелкивать пистоны.
И так, разбираем дверь, вытаскиваем замок
половиним его на две части и прозваниваем микрик.
У меня на водительской двери микрик оказался целый, значит идём дальше. Разбираем электрическую часть и внимательно смотрим на пайку:
На пайке еле заметны маленькие трещенки. Снял с пайки лак, хорошенько пропаял, пайку покрыл краской.
Идём к машине, проверяем, всё работает!
Микрик был рабочий, но уже изрядно подтёртый, по-этому были приняты меры для продлевания срока службы. С советского микрика была снята металлическая лапка и приклеяна к родному микрику
Для надёжности сверху пролил герметом и напихал под лапку смазки

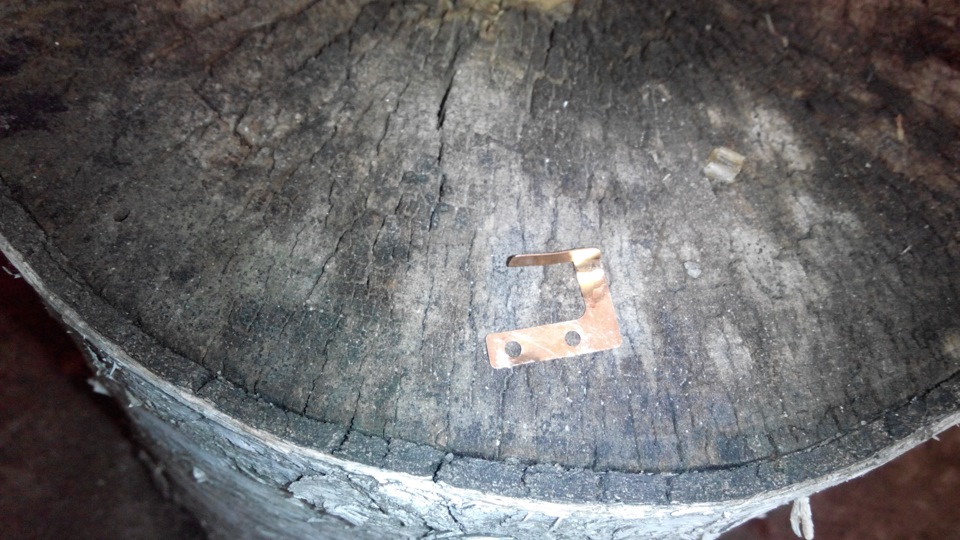

На пассажирской двери картина была несколько сложнее. Плата была целая, а вот «пимпочка» на микрике полностью развалилась. Сначала хотел приколхозить советский микрик и уже, даже, подготовил его к установке, но на глаза попалась заклёпка снятая с советского микрика

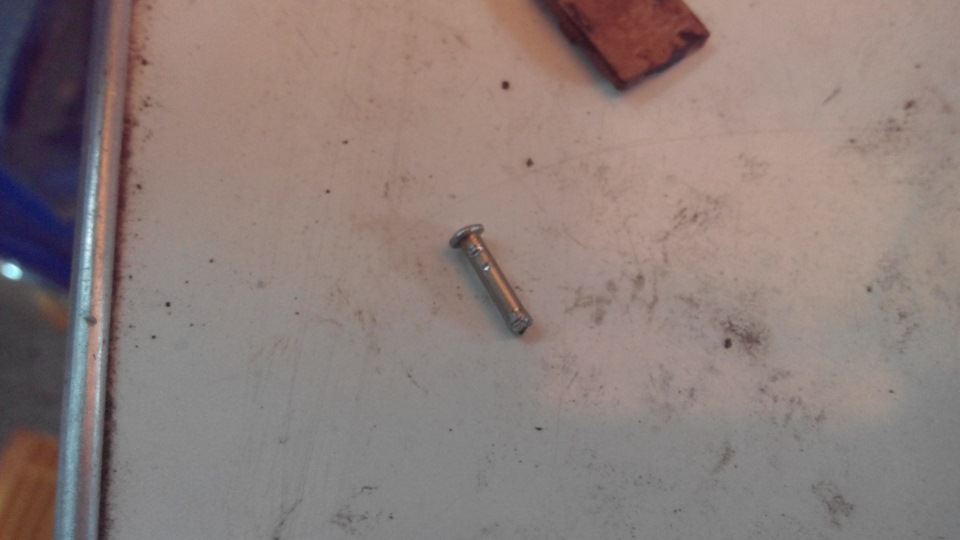

Вообщем, я откусил заклёпку по нужному размеру, вставил вместо родной «пимпочки» шляпкой вверх и пролил покраям герметом. После того, как гермет застыл, я проверил на работоспособность — микрик работает идеально. По традиции для надёжности поставил металлическую лапку
Всё работает, я доволен! )))
Теперь узнал, что если на габаритах открыта водительская дверь — издаётся притивный писк (не могли сделать солидный звук?) и что если машина заглушена и открыта водительская дверь, то стеклоподъёмники отключаются.
Ремонт концевика двери Калина!
Не секрет всем, что в Калине страдают концевики дверей, возможно один, а возможно и несколько, но это кому как повезет. А страдают они из-за своей слабой конструкции, которая сделана из пластика который со временем стирается. Проявляется неисправность тем, что при закрывании с пульта ЦЗ, машина издает один сигнал, а может и просто стоять и начать сигналить, будто дверь открыта, хотя с ней все в порядке. Это и говорит о том что неисправен концевик, или его толкатель. Сам концевик находится внутри замка, который в свою очередь, как многие пишут в интернете не разборный, хотя это не так, на самом деле он разборный и конструкция его довольно проста, как в зоне механизма открывания\закрывания замка, так и в зоне электро моторчика и концевиков. В моем случае, это проявлялось сначала тем, что концевик совсем не работал, и поставить на ЦЗ с пульта, не являлось разумным, потому что в любой момент, она могла начать сигналить. Первый раз разобрал замок при установке подсветки дверей, т.к без него установленная лента горела бы постоянно, что не есть хорошо. Когда снял и разобрал замок, было видно, что механизм концевика движущей части немного стерт, и ему буквально миллиметра не хватало, чтобы толкатель замка его двигал в нужное положение. Т.к при установке лент я работал с паяльником, решил пластик который стерт немного расплавить, дабы толкатель доводил его до нужного положения. Все получилось замечательно, но такой доработки хватило, буквально на пару недель, нет концевик не перестал работать, просто чтобы он сработал, нужно было хлопнуть дверью (не со всей силы конечно), но никакого удовольствия нету, просить людей, наоборот хлопнуть сильнее при выходе из машины)) И после таких издевательств над дверью, я уже подумал о новом концевике в заглушку порога, конечно его установить было бы проще, чем снова разобрать дверь, замок и что-то с ним делать, но я пошел не легким путем, благо время есть и очень большое желание, довести до ума, то что сразу не продумал и не сделал.
Дальнейшие действия на фото, может не четких, но думаю будет все понятно!
Что такое концевик и для чего он нужен в автомобиле
Термин концевик — не что иное, как обиходное сокращение от «концевой выключатель». В нём контакты замыкаются без фиксации подвижным штоком – это удобно для контроля положения движущихся элементов. Концевики разных видов ставятся в автомобилях на дверях или в багажнике, они контролируют положение педали тормоза, рычага ручного тормоза.
Дверные концевики: где находятся, подключение, проверка
Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.
Видео: Проблемы с концевиками у Лады Весты, Гранта и Калина
Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.
В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.
Работает она просто: поскольку диод проводит ток только в одном направлении, при замыкании любого из концевиков выход сигнализации оказывается связанным с «массой» в любом случае, но с остальными проводами концевиков нажатый оказывается связанным через встречно включенную пару диодов, не пропускающую ток.
Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.
Если же концевик двери находится в замке, то срабатывает по перемещению запорного механизма: часто (но не обязательно) достаточно поднять ручку, не открывая саму дверь, чтобы замкнуть контакты. Это, кстати, делает установку сигнализаций удобнее: можно оставлять при работе дверь открытой, защелкнув «собачку» замка отверткой, и сигнализация уже не будет «видеть» дверь открытой.
Так хорошо, например, настраивать датчик удара, поставив машину на охрану с открытой дверью, а не повторяя для каждой регулировки цикл «закрыл – поставил на охрану – ударил – снял с охраны – открыл дверь – поменял настройку».
На современных машинах концевик водительской двери получил еще одну функцию – на него обычно завязано «засыпание» и «пробуждение» бортовой электроники. По этой причине на сигнализациях с автозапуском приходится подключать цепь имитации открытия двери водителя: бортовой контроллер в конце цикла автозапуска «увидит», что после выключения зажигания дверь открылась и закрылась, и штатно переведет автомобиль в режим пониженного энергопотребления.
При этом часто на проводе концевика возникает кратковременный импульс «массы», что при обычной схеме диодной развязки приводит к срабатыванию тревоги по открытию двери спустя некоторое время после постановки на охрану. Чтобы избежать этого, схему развязки диодами усложняют.
Разница с предыдущей схемой в том, что диоды врезаются и в штатную проводку, а сигнализация подключается между диодом и концевиком. В этом случае при замыкании концевика «масса» приходит и на штатный блок управления бортовыми цепями автомобиля, и на сигнализацию. Но, когда в штатной проводке контроллер создает импульс «массы», вход сигнализации оказывается заперт встречно включенными диодами, и срабатывания тревоги не происходит.
Важно понимать, что длительность таких импульсов очень мала, и сигнализация может работать корректно и при развязке одним диодом на линию: например, «Шерханы» менее чувствительны, чем StarLine, по опыту автора. Но иногда возможны случайные срабатывания, и часто с этим связаны проблемы владельцев, когда концевики абсолютно исправны, но машина все равно иногда «орет сама по себе».
Чтобы проверить концевики дверей, нажмите на них пальцем (если выключатель стоит в прихлопе) или подходящим предметом (например, отверткой) защелкните «собачку» дверного замка. В качестве индикатора можно использовать хоть плафон салона, переведенный в положение «включение при открытии двери», либо экран бортового компьютера, если на нем предусмотрена индикация открытия. Обнаружив, что в какой-то двери концевик не отрабатывает, дальше исключите неисправность проводки.
Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.
Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.
Концевик багажника
Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.
Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.
Иногда это приводит к серьезным проблемам: например, на Renault Koleos «фирменной болезнью» стал отказ механизма замка багажника, причем на практике автора «антирекорд» — это всего неделя после покупки новой машины. Замок, не запираясь, не давал сработать и встроенному концевику, а это, как и на других машинах на схожих платформах, блокировало запирание центрального замка в целом, из-за незапирающегося багажника хозяин не мог запереть и двери. В таких случаях приходилось намертво блокировать замок багажника в запертом состоянии, пока не приезжал новый на гарантийную замену.
Концевик капота
Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.
Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.
Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.
Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.
