Как проверить теплый пол мультиметром?

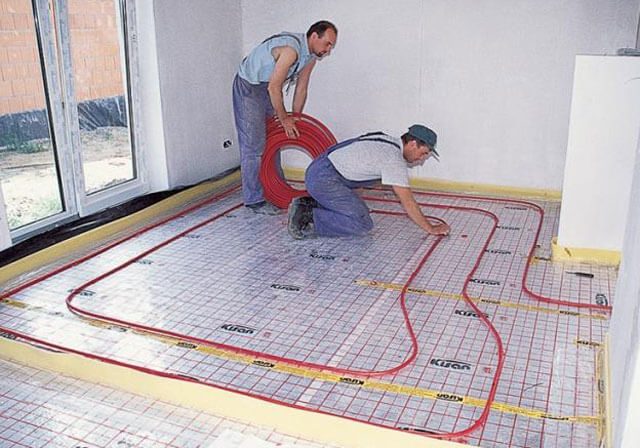

Перед началом монтажа теплого пола следует обязательно убедиться в его исправности. Сделать это можно различными способами. Достаточно часто для этой цели используется мультиметр. Точный и функциональный прибор позволяет найти сопротивления отопительного контура, чтобы потом можно было сравнить его с заявленными производителем параметрами.

Что такое мультиметр?

Мультиметр является многофункциональным электроизмерительным прибором, с помощью которого можно измерить характеристики электросигнала. Имея относительно небольшие размеры, он выполняет функции: омметра, вольтметра, амперметра и ряда других приборов. Устройство относится к категории стандартных и получило достаточно большое распространение.

Мультиметр может также использоваться для диагностики системы отопления теплый дом. С его помощью определяется величина сопротивления нагревательного кабеля.

Когда стоит проверять?

Необходимость в проверки системы теплый пол может возникнуть и в другой ситуации. Если пол не нагревается, стоит для начала убедиться, что не термостат подается электроэнергия. В этом случае на лицевой панели должен гореть соответствующий индикатор. Если электроэнергия есть, проверяют настройку температуры. Возможно, регулятор просто отключен. При правильных настройках проводят проверку дальше, если:

Этапы проверки

Проверку работоспособности системы теплый пол выполняются в следующей последовательности:

Если после визуального осмотра выявить повреждения не получилось, значит следует воспользоваться мультиметром. Для этого:

Если есть подозрения, что возникли проблемы с терморегулятором, стоит сначала отключить нагревательный кабель. Затем перевести терморегулятор в режим максимального нагрева. После этого к клеммам устройства надо приложить щупы мультиметра. При этом должно сработать реле, а измерительный прибор покажет реальное напряжение в системе. Далее терморегулятор следует перевести в минимальный режим работы. В этом случае реле должно отключиться, а мультиметр покажет нулевое значение.

Ели этого не произошло, значите терморегулятор находится в технически неисправном состоянии и требуется его ремонт либо замена. В большинстве случаев выбирают именно второй вариант, так как выполнение ремонтных работ сопряжено с определенными трудностями и предполагает обращение к специалистам.

Предлагаем посмотреть видео, в котором подробно рассказывается о порядке проверки теплого пола:

Основные неисправности

Нередко после завершения монтажных работ теплый пол так и не начинает вырабатывать тепло. Отсутствие нагрева является верным признаком того, что установка системы была выполнена с существенными ошибками либо произошел отказ оборудования из-за неправильно сделанного выбора либо установки изначально неисправных устройств. Основные виды неисправностей можно разделить на группы, в зависимости от места возникновения. Из строя может выйти:

Источник

Как быстро проверить теплый пол мультиметром

Теплые полы позволяют сделать жизнь в квартире максимально комфортной. Микроклимат в комнатах с теплыми полами отличается равномерным прогревом. При этом интерьер не портят радиаторы или чугунные батареи. Но, чтобы полы с подогревом радовали своим теплом, нужно быть уверенным, что приобретается исправное устройство.

Но как это проверить, если в инструкции сказано, что теплый пол запрещается подключать к электросети до окончания его монтажа? А между тем, даже приобретенный в магазине пол надлежащего качества, может повредиться на всех этапах его обустройства. И будет очень обидно, когда, закончив все трудоемкие работы, включающие в себя заливку стяжки, укладывание плитки и несколько дней томительного ожидания, окажется, что пол холодный и греть не собирается. Поэтому осуществлять проверку работоспособности теплых полов необходимо несколько раз еще до окончания их монтажа.

В статье рассказано, когда именно начинать проверку теплого пола, как с помощью мультиметра прозвонить его на обрыв, и о чем говорит отсутствие сопротивления. В статье также будет рассказано, как определить работоспособность теплого пола без применения мультиметра.

Проверка в магазине

Впервые проверять теплый пол необходимо уже в момент покупки. Тем более, что такое право прямо прописано в Законе «О защите прав потребителей». Можно провести проверку мультиметром, сверив фактическое значение сопротивления с тем, что указано в документах к теплому полу.

Для измерения необходимо на мультиметре выставить большое значение режима сопротивления. Показатель на дисплее прибора не должен значительно отличаться от того, что обозначен в документах. Иначе можно требовать замены товара ненадлежащего качества на исправный.

Проверка напряжения от автоматов до термостата

Бывает и так, что нагревающиеся элементы проверены при покупке, и потребитель убедился, что они полностью исправны. Но, после включения в сеть, пол в квартире остается холодным. Прежде чем искать неисправность, нужно убедиться в правильности выставленных настроек на термостате и в отсутствии проблем с электричеством в сети. Если индикатор терморегулятора бездействует, есть необходимость проверить включены ли автоматы в электрощитке. Возможно, что их просто забыли включить после завершения монтажа полов, а может быть их выбило.

Если автоматы включены и в сети есть напряжение, надо убедиться в исправности проводки, идущей к терморегулятору. Для этого сеть нужно обесточить и замерить мультиметром сопротивление. Если сопротивление будет равно нулю, значит искать повреждение нужно именно на этом отрезке. Если же стрелка мультиметра или дисплей выдадут наличие в проводе сопротивления, значит он в порядке и проблему необходимо искать дальше. И стоит начать с термостата.

Проверка терморегулятора

Терморегулятор, он же термостат, — это устройство, используя которое, производят настройки и осуществляют контроль интенсивности нагрева теплого пола. Чаще всего, причиной неисправности термостата становится поломка реле или неисправность конденсатора.

Перед началом тестирования терморегулятора, есть смысл проверить правильность его подключения к электросети. После этого термостат отсоединяют от кабелей пола, и контакты проверяют на наличие в них напряжения. Чтобы провести измерения, нужно установить минимальное значение температуры и включить питание. Если устройство исправно, мультиметр покажет напряжение, которое будет одинаковым как на входе, так и на выходе регулирующего прибора.

Затем проверяется исправность реле. Процедура включает следующие этапы:

В случае выявления нарушений в работе термостата, лучше заменить его целиком, так как ремонт его частей сопоставим со стоимостью нового устройства. Но перед тем, как выбрасывать старый терморегулятор, необходимо убедиться в том, что его клеммы были надежно соединены с электросетью. А то можно избавиться от рабочего прибора. Если же проверка показала, что с термостатом и его токопроводностью все в норме, нужно переходить к прозвонке кабелей.

Прозвон пола

Для того, чтобы прозвонить кабеля теплого пола, нужно включить на мультиметре режим звукового сигнала. Он включается с помощью значка, обозначающего динамик, который находится около шкалы сопротивления. Итак, если после прикосновения щупами к концам кабеля, составляющего основу конструкции теплого пола, мультиметр не издает звук, значит есть разрыв. Фиксируется падение мощности, а сопротивление, наоборот, будет стремиться к бесконечности.

Кроме этого, мультиметром можно обнаружить короткое замыкание в теплом полу. Если, после замера, мощность значительно превышает ту, которая указана в технической документации, а сопротивление отсутствует, значит произошло замыкание. Такое может случиться при нарушении изоляции кабеля. Другим признаком замыкания является неравномерный прогрев пола. Но это не может длиться долго, так как повышенное потребление электричества быстро разрушит проводку. Чтобы устранить проблему, нужно соединить и изолировать поврежденные провода.

Допускаемое расхождение с техническими данными в документах, не может быть более 5%. Для сопротивления этот показатель варьируется в пределах от 10% до 15 %. В пленочных полах его можно измерять, как для всего полотна в целом, так и для каждой полосы отдельно. При выявлении значительных отклонений нужно проверить качество соединения и целостность проводов.

Проверка теплого пола без мультиметра

Как поступить, когда пол протестировать необходимо, а мультиметра нет? Знатоки советуют воспользоваться лампочкой. Делается это следующим образом:

Отдельно можно проверить работоспособность термодатчика. Для этого нужно собрать схему, аналогичную предыдущей, когда проверялся термостат. Затем необходимо взять датчик в руку и сжать в кулаке. Регулятор обогрева должен находиться в среднем положении. После подачи тока в цепь лампочка загорится, а когда датчик нагреется от тепла руки — погаснет.

Последний метод проверки работоспособности теплого пола позволяет сделать это и без мультиметра, и без лампочки. Он применяется, когда есть уверенность в работоспособности термостата. Заключается способ в следующем:

Если без термостата пол нагрелся, а с ним нагрев не шел, значит проблема в терморегуляторе, и он подлежит замене.

Подводя итоги, нужно обратить внимание, что проверка теплого пола должна проводиться не менее трех раз:

В случае выявления дефектов, когда пол перестает выдавать тепло, лучше воспользоваться мультиметром, с помощью которого замеряется сопротивление, напряжение и сила тока. Это помогает выявить локализацию проблемы и оперативно устранить ее.

Видео по теме

Источник

Проверка работоспособности теплого пола

Система отопления, называемая “электрический теплый пол” завоевывает все большую популярность. Такие системы используются не только в качестве дополнительного подогрева отдельных помещений, но и как основное отопление. Проверка на работоспособность системы должна производиться при покупке, во время монтажа и в случае возникновения неисправности в процессе эксплуатации. Далее мы расскажем, как проверить теплый пол мультиметром после укладки, при покупке, а также если необходим ремонт.

Проверка работоспособности при покупке и после укладки

Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.

После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.

Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:

На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Отдельные участки не нагреваются

При наличии прибора, проверка равномерности нагрева пола может быть произведена с помощью тепловизора. О характере неисправности в этом случае можно судить по общей величине мощности, потребляемой теплым полом в этом режиме. Возможны два варианта:

В первом случае произошел разрыв проводки, в результате чего часть нагревательных элементов оказалась обесточенной. Второй вариант свидетельствует о том, что между отдельными участками кабеля произошло короткое замыкание. При этом часть нагревательных элементов оказывается шунтированной и не работает, другая часть потребляет повышенный ток и перегревается.

Напоследок рекомендуем просмотреть еще одно видео, на котором показывается, как осуществляется проверка теплого пола мегомметром и какой прибор лучше всего использовать для этих целей.

Вот таким образом можно проверить теплый пол мультиметром. Надеемся, предоставленные технологии проверки были для вас понятными и помогли самостоятельно выполнить ремонт системы подогрева!

Источник

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

Из нашей статьи вы узнаете, как и в каких случаях нужно проверять тёплый пол и почему это нужно обязательно делать в момент покупки.

Кроме того, мы расскажем о том, как измерить напряжение мультиметром, как прозвонить греющий кабель тёплого пола или плёнку, и как проверить работу датчика температуры и терморегулятора. А также, объясним, как протестировать отопительную систему без мультиметра.

Проверка в момент покупки

Тёплый пол следует проверять ещё в момент покупки. К греющему прибору прилагается документация, в которой прописаны технические характеристики и уровень сопротивления.

По желанию покупателя продавец должен продемонстрировать все функции оборудования. Используя мультиметр или тестер можно померить сопротивление в изоляции, для этого устанавливается на приборе режим больших сопротивлений. Полученные данные должны совпадать с информацией в технической документации.

Рекомендовано обязательно делать проверку тёплых полов при покупке, иначе есть риск приобрести не работающее оборудование.

Проверяем напряжение в сети мультиметром

Если смонтированные тёплые полы не греют, то первым делом, нужно проверить — что в сети присутствует напряжение. Для этого, на терморегуляторе есть индикатор. Если он горит, то возможно сбита настройка температуры, или указан минимум.

Отсутствие свечения индикатора говорит, что нет напряжения, и надо произвести проверку автомата на щитке. Бывает случаи, что автомат отключается защитным устройством — это означает, что есть короткое замыкание.

Чтобы определить место повреждения, нужно отключить питание, и кабель пола от термостата. Затем требуется прозвонить мультиметром отрезок, который расположен между щитком и регулятором.

Если мультиметр выдаёт нулевое сопротивление, то проводка повреждена на данном участке. Если же оборудование показывает значение выше, то надо искать повреждение в другом месте.

Сначала, нужно выяснить присутствует или нет электрический ток на входе в термостат. Если при проверке выявлено короткое замыкание, значит, в приборе присутствуют неисправности. В противном случае, неполадки надо искать в питающем кабеле.

Мультимертом можно замерить как сопротивление, так и напряжение в тёплом полу.

Как проверить теплый пол мультиметром на обрыв с помощью прозвона

Для прозвонки мультиметром электрического тёплого пола на порыв, будь то кабель, маты или плёнка, обязательно следует включить звуковой сигнал. Это делается при помощи значка, который находится вблизи шкалы омметра.

При соприкосновении щуп друг с другом слышен звук — он свидетельствует о замкнутости цепи. Если при этом прикоснуться щупами к жилам тёплого пола, то появляется зумер. В случае его отсутствия приходим к выводу, что произошёл надрыв жил.

Измерять степень сопротивления нагревателя тёплого пола, возможно, мультиметром. Полученные данные делятся на 220 Вт (уровень напряжения в сети), так можно узнать величину тока протекающего по кабелю.

Это значение надо умножить на напряжение (220), и получается потребляемая мощность. Она должна совпадать с прописанной производителем, причем допустимы несовпадения в 5 %.

Расхождения в большую сторону, говорят о наличии неисправностей в нагревателе.

При установке плёночных тёплых полов, измерять сопротивление мультиметором можно как у всей системы, так и у каждой полосы отдельно. Если полученные данные не соответствуют паспортным, то можно утверждать, что проблема в плёнке. Поэтому надо проверить целостность проводов и качество их соединений.

Большая потребляемая мощность

Если, при измерении потребляемая мощность значительно превышает указанную изготовителем, это значит, что произошло короткое замыкание. Обычно это случается при нарушении изоляционного слоя проводов.

При этом один участок будет греть сильно, а другой вообще не нагреваться. Функционирование в таком режиме приводит к большому потреблению электроэнергии, кроме того система быстро выйдет из строя.

Решить данную проблему возможно, если демонтировать отделочный материал в месте, где нарушена изоляция, и произвести ремонт дефектного участка провода.

Ремонт заключается в изоляции оголённых жил провода изоляционной лентой. Если же кабель находится под бетонной стяжкой, то сделать это довольно сложно.

Низкая потребляемая мощность

Если мощность у греющего пола существенно ниже паспортной, и при этом показатель сопротивления равен бесконечности, следовательно произошел обрыв цепи. Продолжительная работа в данном режиме приведёт к перегоранию кабеля.

Для устранения неполадки, требуется найти место обрыва. Но сначала, необходимо отключить систему от сети и регулятора. Для определения участка обрыва используется высоковольтный генератор или тепловизор. Проводя ими над поверхностью напольного покрытия, вы услышите звук, в том месте, где произошёл порыв.

Там и следует демонтировать отделку, чтобы получить доступ к участку порыва провода. Разорванные жилы защищаются, соединяются гильзой и зажимаются щипцами.

Надетая заранее на участок муфта нагревается строительным феном, что приводит к её сжатию, тем самым она герметизирует провод. После чего, можно укладывать отделочный материал в помещении.

Отсутствие сопротивление в системе

Сопротивление нулевое — это говорит о произошедшем коротком замыкании. Если отсутствует отделка, или её легко снять, то найти место повреждения можно простым осмотром. В месте, где произошло замыкание цепи, будет нарушен изоляционный слой (расплавлен, подгорел, жилы оголены).

Источник

Проверка теплого пола с помощью мультиметра

Как проверить теплый пол

Виды электрического теплого пола

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

Цены на теплый пол Caleo

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Неисправности тёплых полов

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Электронный терморегулятор теплого пола

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Основные неисправности элементов теплого пола

Запуск установленный системы бывает неудачным, хотя все сделано по правилам. Если нагрева пола не происходит, неисправность может быть в одном из элементов системы.

Терморегулятор

Этот элемент может быть нерабочим из-за сбоя в конденсаторе или выхода из строя реле. Ремонтировать эту деталь дорого, рациональнее купить новую, желательно того же изготовителя. Важно соблюдать полное соответствие фирмы-изготовителя для терморегулятора и датчика.

Термодатчик

Неисправный термодатчик легко заменить, поскольку срок его службы зависит от качества изготовления производителем и правильности монтажа. Для проверки работоспособности необходимы знания о проверке температурного датчика для теплых полов.

Контрольный замер температуры производится в гофрированной трубе, установленной под углом к поверхности в определенном месте.

Кабель

Провод можно испортить неправильным монтажом, особенно часто выявляется неисправность соединительной муфты. Во избежание проблем с кабелем работу следует доверять профессионалам с большим опытом работ.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м2.

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Поиск неисправностей теплого пола методом прозвона

Мультиметром можно прозвонить теплый пол. Для этого его нужно поставить на режим подачи звукового сигнала, который запускается рядом со шкалой встроенного омметра. Как только щупы прибора касаются друг друга, специалист слышит звук.

Этот сигнал означает замкнутую цепь. Если щуп касается жил теплых полов, то звук становится прерывистым зуммером.

Отсутствие звука указывает на неисправность жилы, ее надрыв. Как только закончены работы по прозвону полов, процедуру повторяют с термодатчиком. Если результаты проверки расходятся с указанными в паспорте, то датчик неисправен и система не может полноценно работать.

Профессионалы с опытом работ по монтажу теплого пола настойчиво рекомендуют не экономить на материалах и оборудовании, чтобы не заниматься поиском неисправностей в одном из элементов конструкции.

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Датчик теплого пола

На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.

Методика проверки теплого пола на работоспособность

Для определения неисправности системы обогрева, можно применять два метода: визуальный и метод измерений основных параметров. И если в первом случае потребитель может отталкиваться лишь от внешних признаков (почернения, расплавы изоляции и т.п.), то вот второй вариант дает более точную оценку повреждения системы.

Проверка нагревателей теплого пола при помощи мультиметра

Первым делом следует убедиться в наличии питающего напряжения на клеммах терморегулятора. Для чего переведя мультиметр в положение для измерения переменного напряжения необходимо удостовериться в наличии сети. Предварительно необходимо снять защитную крышку с регулятора температуры.

Дальнейшим шагом является замер сопротивления нагревательного кабеля (пленки). Для чего всю систему следует обесточить и, переведя мультиметр в положение для измерения сопротивления приложить щупы прибора к выводам нагревательных элементов (предварительно отключив их от клемм терморегулятора).

Показатели сопротивления могут варьироваться в зависимости от мощности устройства. Ну а чтобы точно определиться с правильностью измерений (зная мощность вашего теплого пола) можно воспользоваться следующей зависимостью:

P=U2/R,

И тогда, подставляя имеющиеся значения, вы сможете определить правильность измерений.

Например, если мультиметр показал значение сопротивления 100 Ом, то мощность вашего теплого пола по приведенной формуле будет P=2202/50=480Вт.

Кстати если паспортные данные на теплый пол отсутствуют, то усреднено можно принимать мощность нагревателей в соотношении 150Вт на 1 квадратный метр площади пола.

Сопоставив результаты измерений с имеющимися характеристиками можно будет узнать о качестве нагревателя. Если же результаты измерений существенно отличатся от паспортных данных (более 10 – 15%), то можно говорить о повреждении нагревательного элемента.

Превышение сопротивления – короткое замыкание цепи;

Пониженные (нулевые) показатели сопротивления – обрыв кабеля.

Безусловно, дальнейший ремонт теплого пола потребует привлечения специалистов для демонтажа и последующего монтажа нагревательных элементов.

Проверка терморезистора

В случае, когда нагреватели целы, следующее на что следует обратить внимание – это терморезистор. Его целостность также может быть проверена при помощи мультиметра. Однако, следует понимать, что значение электрического сопротивления для данного элемента может существенно варьироваться в зависимости от температуры окружающей среды. И один и тот же датчик будет показывать 20кОм и более при t= +5⁰С и 5кОм при t= +35⁰С. На этот момент следует обратить внимание и дополнительно проверить процесс изменения сопротивления при разогреве термодатчика.

Как уже было сказано выше, замена терморезистора – это весьма простое мероприятие. И при необходимости потребитель сможет выполнить указанную процедуру самостоятельно.

Как проверить терморегулятор теплого пола

Очередность действий в таком случае будет следующей:

При исправности всех элементов теплого пола, следует особо тщательно проверить все места соединений и убедиться в отсутствии механических повреждений. На этом диагностика теплого пола может быть завершена.

Предлагаем к просмотру соответствующее видео:

Диагностика терморегулятора

Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.

Проверка тестером сопротивления

Неисправности датчика

Датчик работает в комплекте с терморегулятором, измеряет температуру теплого пола. Если нагрев пола быстро отключается или же наблюдается сильный перегрев, то надо проверить датчик.

Визуальный предварительный осмотр датчика может выявить наличие:

Также можно определить показатель уровня напряжения на определенном участке цепи. Датчик – это резистор, обладающий собственным сопротивлением. Показатели, полученные при проверке с мультиметром, могут обеспечить ценной информацией о поломке.

С их помощью можно определить, какой из элементов датчика (реле и конденсатор) вышел из строя или неточность соединений.

Диагностику с прибором проводят после осмотра. Для этого надо отключить терморегулятор, снять панель с лицевой стороны, потом установочный блок. Соединяют обе клеммы с напряжением 220 Вт с термостатом.

В документе к термостату указывается показатель сопротивления устройства, обычно оно бывает от 5 кОм до 120 кОм, которое зависит от температуры тела датчика. Когда 5 ⁰C, значение его будет около 22 кОм, а при 40 ⁰C – 6 кОм.

Мультиметр ставят на режим омметра. Если показатели совпадают с заявленными производителем, то датчик исправный.

Следовательно, самостоятельная проверка теплого пола возможна с помощью мультиметра.

В хозяйстве, где теплые полы, хозяину надо иметь прибор для проверки работоспособности датчика и терморегулятора с нагревающими кабелями.

Современные терморегуляторы оснащены сенсорными дисплеями, они способны самостоятельно показывать поломку датчика.

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.

Устройство электрического кабеля

Чтобы обеспечить необходимой температурой для обогрева помещения, при обустройстве теплого пола прокладываются нагревательные провода, которые бывают нескольких типов. Резистивный тип создает температуру одинаковую на каждом участке кабеля и подает стабильное тепло на покрытие пола.

Но если на полу располагаются тяжелая бытовая техника и громоздкая мебель, то наблюдается теплообмен между материалом мебели и покрытием пола. Это приводит к чрезмерному и долгому нагреву кабеля и выходу его из строя.

Чтобы не поднимать покрытие пола для ремонта кабелей, надо проверить сопротивление нагревающих кабелей перед обустройством теплого пола.

В бирке кабеля дается показатель сопротивления, увеличение или уменьшение которого допускается на 5-10%.

Щупы мультиметра соединяют с проводами от теплого пола.

При этом мультиметр должен показывать уровень, обозначенный в документе кабеля.

Чтобы не нарушилась проводимость электротока и изоляция покрытия провода, при большой длине двужильного кабеля нельзя его укорачивать, разрезать.

Единый двужильный кабель представляет сетку из проводов, заглушенную с одной стороны. Такой вид используется при монтаже в цементную стяжку.

Расчет сетки делается с исключением площади, на которой расположена мебель с крупной бытовой техникой.

Если использованы два отдельных жила, то можно регулировать длину, сделав разрезы изоляции.

Сопротивление пленочного типа теплых полов, отличается от других систем обогрева. Состав пленочного пола состоит из цепи активных сопротивлений, которые, имеют небольшую толщину, они могут использоваться при обустройстве любых типов напольных покрытий.

Греющую пленку резать можно, но строго по указанным линиям.

Рекомендуем: Как устанавливается карбоновый тёплый пол?

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Видео – Как проверить электрический теплый пол

Как отремонтировать терморегулятор

Может еще возникнуть такая ситуация, что электрический теплый пол не нагревается до необходимой температуры (установленной на регуляторе). Одна из причин поломки – слабый контакт проводов в клеммнике терморегулятора. Проверьте винтовые соединения и при необходимости подтяните их, как показано на фото. Иногда даже плохой контакт проводников может повлечь за собой такой простой вид ремонта электрического теплого пола, который не работает.

Помимо этого проверьте сам термодатчик, чтобы методом исключения убедиться в неисправности регулятора температуры. Если все остальные элементы цепи исправны – просто замените терморегулятор на новый, т.к. его стоимость совсем небольшая, а хлопот с ремонтом может быть довольно много.

Источник
