Популярный на сегодня дизайн современной кухни предусматривает отсутствие ручек в привычном нам понимании. Если быть точнее, то ручки в большинстве случаев, которые мы рассмотрим, есть, но вот визуально их как-будто нет, ничего не выступает наружу.

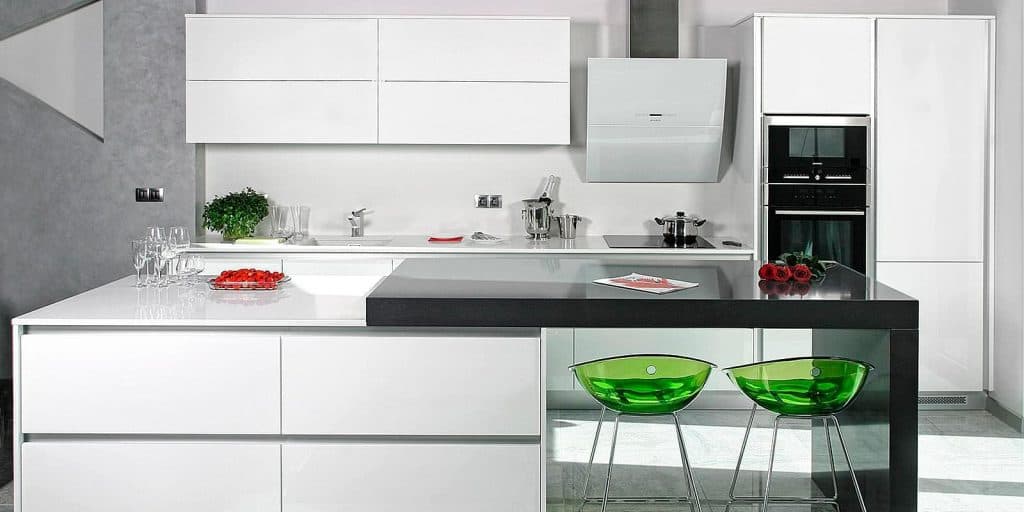

Рис. 1. Кухня без ручек
Профильные фальш-ручки
Горизонтальный профиль для кухонных тумб
В этом варианте в корпус кухни встраивают профиль. Обычно делается фрезеровка на боковинах в виде выемок для монтажа профиля. Роль ручек выполняют края фасадов.
Рис. 2. На фото видна фрезеровка на боковых стенках под установку горизонтального профиля
Рис. 3. Профильные фальш-ручки
Фасады кухни при проектировании уменьшают по высоте на несколько сантиметров, а возникающую при этом щель закрывает установленный профиль. Все элементы кухни становятся дороже, потому что они будут нестандартные.
Рис. 4. Алюминиевые профиль-ручки в цвете белый глянец сливаются с белыми фасадами кухни
Рис. 5. Алюминиевые профиль-ручки в цвете светлый никель
Рис. 6. Интересное сочетание профиль-ручек в цвете серый никель и белых фасадов
Рис. 7. Интересное сочетание профиль-ручек в цвете серый никель и белых фасадов
Профиля выпускают различные производители фурнитуры, например, профиля компании Scilm под названием Gola и профиля для кухонных баз от компании Modus.
Профиля продают в пяти цветах и длиной 4 метра, в основном двух конфигураций : для верхней части тумбы L- образный и промежуточный С-образный.
Рис. 8. Профиля для кухонных баз от компании Modus
Рис. 9. Горизонтальная профильная ручка Gola установлена для открывания фасада ПММ
Профиль Gola Alphalux со светодиодной подсветкой
Профиля Gola могут быть со светодиодной подсветкой и называются они Gola Alphalux. Светодиодная лента крепится в пазу профиля и закрывается заглушкой из поликарбоната, которая рассеивает свет.
Рис. 10. Профиль Gola Alphalux со светодиодной подсветкой
Горизонтальный профиль для шкафов
Для того, чтобы установить горизонтальный профиль в верхний шкаф, дно шкафа укорачивают на 15-20 мм, это пространство займёт профильная ручка.
Для этого профиля также есть варианты для подсветки рабочей зоны кухни, что, кстати, очень удобно, потому что не требуется делать дополнительную фрезеровку в дне шкафа для монтажа профиля под светодиодную ленту.
Рис. 11. Вид шкафа в разрезе с установленным профилем, чтобы Вы понимали принцип применения ручки для открывания шкафов
Рис. 12. Врезной профиль ручка установлен в дно верхнего шкафа, вид в закрытом состоянии
Рис. 13-14. Профиль ручка с подсветкой
Рис. 15. Профиль врезной с подсветкой для верхних шкафов от Modus
Вертикальный профиль
Кроме горизонтальных профилей есть и вертикальные профиля, варианты применения и виды профиля в сечении приведены на рисунке 16.
Рис. 16. Применение вертикального профиля
Рис. 17. Фасады холодильника открываются за счёт использования вертикальной профиль ручки Gola
Интегрированные ручки
Интегрированные фрезерованные ручки
Интегрированные ручки представляют собой фрезеровку вдоль торца фасада, профиль фрезеровки позволяет зацепиться пальцами за фасад и открыть его. Есть несколько вариантов фрезеровки в сечении, выполняется она до покраски или покрытия фасада пленкой. Примеры фрезеровок, чтобы Вы представляли, что это такое, на нескольких фотографиях.
Рис. 18-20. Интегрированные фрезерованные ручки
Интегрированные профильные ручки
Интегрированные профильные ручки похожи на профильные фальш-ручки, основное отличие заключается в том, что ручки врезаются непосредственно в верхние торцы фасадов, а не в детали кухонных модулей.
Есть ещё варианты интегрируемых врезных ручек, как на фото 21, но они, во-первых, не являются профильными, а во-вторых, выступают наружу и не совсем подходят под описание кухонь без ручек.
Рис. 21. Разновидности врезных непрофильных ручек
Интегрированные профильные ручки в своём основание имеют гарпун, который вставляется в паз при монтаже в торец фасада. Ширина и глубина паза в зависимости от размерных характеристик гарпуна ручки, то есть, говоря простыми словами, смотрите чертеж сечения профиля.
Рис. 22. Один из самых популярных видов профильных ручек
Рис. 23. Профильная ручка вставлена в паз
Рис. 24. Врезные алюминиевые ручки на фасадах тумбы кухни из Бразилии
Рис. 25. Фасады тумб и шкафов с врезными ручками из алюминиевого профиля
Механизм открывания push-open
Tip-on для открывание ящиков Legrabox
Рис. 26. Ящик Legrabox
Рис. 27. Механизм Tip-on Blumotion для Legrabox
Tip-on для открывание ящиков T andembox
Борта или царги ящиков T andembox выполнены из тонкостенной стали, в отличии от ящиков на направляющих тандем, корпус которых выполнен из ДСП.
Рис. 29. Механизм Tip-on Blumotion для T andembox
Tip-on для открывание ящиков T andem
Рис. 30. Ящик на направляющих T andem
Установка механизма Tip-on возможна только с направляющими T andem без доводчика, причём для направляющих как полного, так частичного выдвижения.
Рис. 31. Механизм Tip-on для направляющих T andem
Tip-on для открывание фасадов на петлях
Механизм Tip-on для дверей работает только со специальными петлями без пружины. Наличие пружины препятствует открыванию двери толкателем Tip-On.
Механизмы Tip-On могут врезаться как в торец корпуса, так и устанавливаться в держателе. Держатели могут быть прямыми и крестообразными.
Рис. 32. Механизм Tip-On для дверей установлен в держателе
Рис. 33. Tip-On для дверей установлен в торец боковой стенки корпуса
Tip-on для открывание фасада с помощью подъемников A ventos HK, HK-S и HK-XS
Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа
Что такое профильная ручка (система открывания фасадов) Gola и ее аналоги, отличие от обычных ручек
Преимущества ручки Gola и ее аналогов с точки зрения эксплуатации
Мебельная конструкция в целом, и кухонный гарнитур в частности, может состоять из нескольких рядов фасадов. И в зависимости от верхнего или нижнего расположения модулей, применяются различные виды профильных ручек Гола и их аналогов.
Для навесного ряда мебельных шкафчиков, располагаемых над столешницей, используется ручка-профиль, так и называеющася «для верхних модулей». Конструкция обеспечивает выемку под руку, чтобы легко взяться за фасад и открыть его.

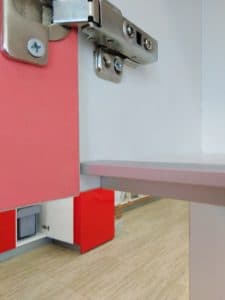

Смонтированная в верхний модуль ручка-профиль выглядит так:
Чтобы открывать фасады модулей, размещаемых прямо под столешницей, необходимо установить L-образную ручку-профиль.
Если, исходя из конфигурации мебельной конструкции, необходимо перпендикулярно состыковать два L-образных профиля Гола, используется специальный монтажный уголок 90*.
В случае, когда под столешницей, помимо одного ряда шкафчиков, также устанавливается второй и последующие ряды, то для их открывания используется C-образная ручка-профиль.Причем конструкция данной ручки такова, что обеспечивает открывание фасадов над и под ней, то есть захватывает второй и третий ряд нижних мебельных модулей.
Для соединения профилей Gola (или их аналогов) между собой, как L-образной, так и C-образной формы, предназначены универсальные уголки. Данные комплектующие могут быть использованы для следующих функций:
Комплект уголков (2 шт.) продается вместе с саморезами, винтами и шайбами, необходимыми для монтажа.
Отдельно для монтажа L-образного и C-образного профиля, его присоединения к стенке шкафа, можно использовать комплект креплений под саморез, куда входит сам крепеж (2 шт.) и фиксатор ручки (2 шт.).
На завершающем этапе установки профильной ручки, для декорирования ее торцов, могут быть использованы заглушки двух видов:
Открытая заглушка по форме идентична соответствующему профилю и закрывает только ребро ручки. В зависимости от вида профиля приобретаются L-образные или C-образные заглушки.
Закрытая заглушка полностью скрывает торец ручки, благодаря прямоугольной форме. И в данном случае, в зависимости от того, какой тип профиля используется, применяются L-образные или C-образные заглушки.
Ниже представлены схемы монтажа профильных ручек Гола, с учетом использования вышеуказанных комплектующих:
Советы по установке профилей Premial® Contemp в кухонные базы
Внимание! Мы внесли изменения в Инструкцию, поскольку изменились конфигурации профилей Limbo и Combi. Если у вас старые конфигурации — ориентируйтесь на размеры профиля.
Ваш заказчик хочет кухню без лицевой фурнитуры? Можно воспользоваться механизмами push-to-open, правда на фасадах остаются следы от прикосновений. Может быть, использовать интегрированный в кромку фасада профиль? Но его нужно красить вместе с фасадом, а если заказчик желает фасады из пластика или массива? Решение есть! Алюминиевый профиль для кухонных баз из коллекции Premial® Contemp устанавливается непосредственно в корпус, не требует фрезеровки или покраски фасадов, а благодаря захвату с обратной стороны — на лицевой поверхности фасадов не остается следов от пальцев.
В коллекции врезной профиль Limbo, устанавливаемый в верхнюю базу, а также два горизонтальных профиля для нижней базы — Jazz с одним закруглением и Combi с двумя закруглениями. Профиль Combi, кстати, можно с полной уверенностью назвать универсальным! Ведь его можно ставить как за 2 фасада горизонтально в нижнюю базу, так и вертикально за 2 фасада в верхнюю базу, в пенал или колонну.
Мы уже писали о особенностях и опубликовали видео о преимуществах профилей Contemp. Сегодня подробно расскажем, как их установить.

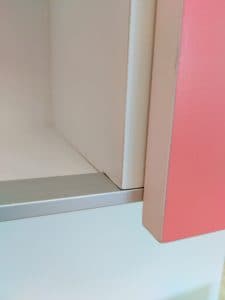

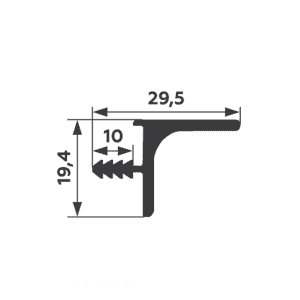

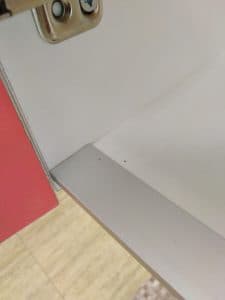

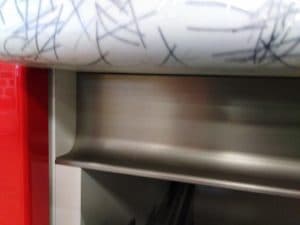

Limbo. Врезной горизонтальный профиль в верхнюю базу
1) Рассчитайте и напилите детали корпуса кухонной базы по формулам:

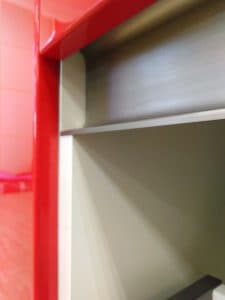

2) Ручным или автоматическим фрезером сделайте фрезеровку в торце плиты ЛДСП, предназначенной для дна корпуса навесного шкафа, по всей длине в виде паза глубиной 10 мм и толщиной 2 мм.
3) Киянкой забейте профиль в паз «елочкой» вовнутрь.
4) Подточите внутренние стойки навесного шкафа, если они есть, снизу по высоте на 0,5 мм и по глубине на 19,5 мм от лицевого края, чтобы компенсировать высоту защитного выступа на профиле.
5) Соберите корпус навесного шкафа.

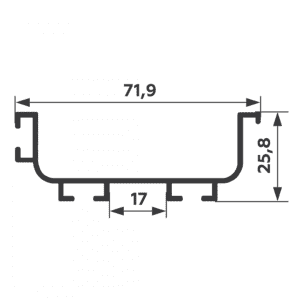

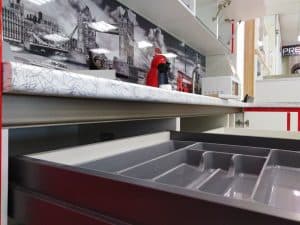

Jazz.Горизонтальный профиль с одним закруглением с установкой под столешницу
Высота фасада для комфортного захвата должна быть на 25-30 мм короче по высоте, чем в стандартном варианте расчета, поскольку высота профиля 50 мм:
Высота фасада = Высота стандартного фасада — 26 мм
Расположение верхних стяжек нижней базы под монтаж столешницы должно учитывать глубину профиля — 26 мм. Расположите их так, чтобы они в дальнейшем не мешали установке профиля. Оптимально — сдвинуть их от лицевой плоскости на 28-30 мм внутрь.
Возможны два варианта расчета корпуса и длины профиля.
1 вариант: Если вы планируете использовать профиль по всей длине кухонного гарнитура или на несколько секций сразу, учитывайте, что все внутренние стойки шкафов нижней базы в месте прохождения профиля Jazz должны быть меньше глубины боковых наружных стоек на 26 мм (полная глубина профиля). Этого можно добиться, либо делая выпилы по форме профиля, либо укорачивая глубину внутренних стоек всех шкафов на 26 мм.
Длина профиля должна равняться длине кухонного гарнитура за вычетом толщины 2х боковых наружных стоек (если используете ЛДСП 16 мм, то длина профиля равна длине гарнитура минус 32 мм):
Длина профиля = Длина нижней базы — (Толщина корпуса * 2)
2-й вариант: Если вы планируете устанавливать профиль в корпус каждого шкафа в отдельности, делать выпилы или сокращать глубину внутренних стоек не нужно.
В данном случае длина профиля равняется длине (ширине) каждого шкафа за вычетом двойной толщины боковых стоек, между которыми проходит профиль:
Длина профиля = Длина корпуса шкафа — (Толщина корпуса * 2)
Количество профилей = Количество крепежных комплектов
Соберите корпусы нижней базы. Выровняйте нижнюю базу по уровню. Скрепите шкафы корпуса между собой межсекционными стяжками или используйте другой привычный вам крепеж. Установите столешницу.
Распилите профиль на отрезки нужной вам длины.

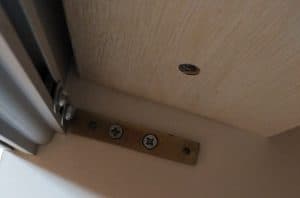

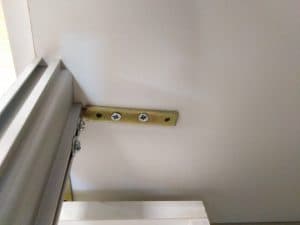

Вставьте 2 угловые крепежные пластины короткой стороной (с отверстиями под винты, с внутренней резьбой) в центральный канал с обратной стороны профиля с обеих сторон.
Длинной стороной крепежные пластины (с отверстиями под саморезы) должны ориентироваться по боковым стойкам шкафов с внутренней стороны гарнитура вглубь корпуса (к задней стенке).
Вставьте профиль в корпус между боковыми стойками так, чтобы верхний уровень профиля проходил по верхней границе боковой стойки. Профиль вставляется закруглением вниз, крайней точкой которого — заподлицо с лицевой стороной корпуса. При взгляде сбоку, сверху, снизу на корпус профиля не должно быть видно! Прижмите длинные стороны пластин к корпусу.
Используйте один саморез для фиксации каждой крепежной пластины дальше/ближе от торца боковой стойки (в комплекте на пару пластин — 2 самореза) на ваше усмотрение. Вы можете использовать дополнительные винты и саморезы на ваше усмотрение. Профиль должен встать в распор.
Закрепите двумя прижимными винтами каждую пластину внутри профиля (в комплекте 4 винта для двух пластин). При необходимости, используйте шайбы.
Можно приступать к монтажу фасадов.

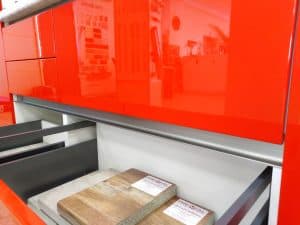

Combi.Универсальный профиль с двумя закруглениями с установкой за двойные фасады(ящики)
Высота каждого фасада должна быть на 15 мм короче по высоте, чем в стандартном варианте расчета, поскольку высота профиля 60 мм, фасада 2 шт, и их высоту нужно уменьшить на 30 мм для для комфортного захвата:
Высота фасада = Высота стандартного фасада — 15 мм
Возможны 2 варианта монтажа профиля:
Вариант 1. Если вы планируете использовать профиль по всей длине кухонного гарнитура или на несколько секций сразу, учитывайте, что все внутренние стойки шкафов нижней базы в месте прохождения профиля C ombi должны быть меньше глубины боковых наружных стоек на 2 6 мм (полная глубина профиля). Этого можно добиться, делая выпилы по форме профиля во внутренних стойках всех шкафов на 2 6 мм или укорачивая внутренние стойки по глубине относительно боковых наружных стоек.
Длина профиля должна равняться длине кухонного гарнитура за вычетом толщины 2х боковых наружных стоек (если используете ЛДСП 16 мм, то длина профиля равна длине гарнитура минус 32 мм):
Длина профиля = Длина нижней базы — (Толщина корпуса * 2)
2-й вариант: Если вы планируете устанавливать профиль в корпус каждого шкафа в отдельности, делать выпилы или сокращать глубину внутренних стоек не нужно.
В данном случае длина профиля равняется длине (ширине) каждого шкафа за вычетом двойной толщины боковых стоек, между которыми проходит профиль:
Длина профиля = Длина корпуса шкафа — (Толщина корпуса * 2)
Количество профилей = Количество крепежных комплектов
Соберите корпусы нижней базы. Выровняйте нижнюю базу по уровню. Скрепите шкафы корпуса между собой межсекционными стяжками или используйте другой привычный вам крепеж. Соберите ящики.
Распилите профиль на отрезки нужной вам длины.
Вставьте 2 угловые крепежные пластины короткой стороной (с отверстиями под винты, с внутренней резьбой) в центральный канал с обратной стороны профиля с обеих сторон.
Длинной стороной крепежные пластины (с отверстиями под саморезы) должны ориентироваться по боковым стойкам шкафа с внутренней стороны вглубь корпуса. В открытом положении фасадов в таком случае крепежные пластины будут не видны.
Чтобы придать профилю нужную устойчивость, еще 2 пластины можно вставить короткой стороной в верхний или нижний канал с обратной стороны профиля с обеих сторон. Выбор верхнего или нижнего канала на ваше усмотрение. Приобретите дополнительный комплект. Учитывайте, что в открытом положении фасадов крепежные пластины будут в этом случае видны.
Вставьте профиль в корпус между боковыми стойками так, чтобы верхний уровень профиля проходил по верхней границе боковой стойки. Профиль вставляется крайними точками закруглений — заподлицо с лицевой стороной корпуса. При взгляде сбоку на корпус профиля не должно быть видно! Прижмите длинные стороны пластин к корпусу.
Используйте один саморез для фиксации каждой крепежной пластины дальше/ближе от торца боковой стойки (в комплекте на пару пластин — 2 самореза) на ваше усмотрение. Вы можете использовать дополнительные винты и саморезы на ваше усмотрение. Профиль должен встать в распор.
Закрепите двумя прижимными винтами каждую пластину внутри профиля (в комплекте 4 винта для двух пластин). При необходимости, используйте шайбы.
Вставьте ящики в корпус. Можно приступать к монтажу фасадов.
Combi.Универсальный профиль с двумя закруглениями с установкой вертикально в пенал (колонну) с двумя фасадами
Универсальный профиль можно установить между двумя фасадами в вертикальную колонну с внутренней стойкой, делящей шкаф на 2 вертикальных отделения. Для устойчивости профиля внутри корпуса пенала должна быть внутренняя стойка. Профиль возможно установить центральным каналом с обратной стороны как слева, так и справа от внутренней стойки.
Важно! Наличие полок внутри отделений на ваше усмотрение. Полки устанавливаются в корпус до монтажа профиля!
Важно! При установке внутри вертикальных отделений выкатных модулей, бутылочниц, корзин для их корректной работы (выезда) учитывайте размеры универсального профиля и его положение относительно внутренней стойки!
Поскольку внутренняя ширина профиля почти 60 мм, сзади профиля один монтажный канал, а центр внутренней стойки смещен относительно центра профиля на 15 мм в сторону меньшего отделения, то размеры фасадов будут разные. Чтобы выровнять фасады пенала по ширине, их ширина рассчитывается из положения центра профиля, а не центра внутренней стойки. При этом фасады устанавливаются с центровкой по профилю, а не по внутренней стойке.
Ширина каждого фасада = Ширина стандартного фасада — 15 мм
Если вы не планируете размещать внутреннюю стойку строго по центру пенала, и фасады нужны разной ширины, учитывайте, что для комфортного захвата и симметричного расположения фасадов на визуальной плоскости профиля каждый фасад должен быть короче на 15 мм в месте расположения профиля. Т.е. между фасадами должно быть не менее 30 мм.
Если вы планируете использовать профиль по всей высоте кухонного пенала, учитывайте, что внутренняя вертикальная стойка должна быть меньше глубины дна и крышки корпуса минимум на 26 мм (внутренняя глубина профиля почти 26 мм) и выровнена с ними только по задней стенке.
Глубина вертикальной внутренней стойки = Глубина крышки, дна — 26 мм
При этом, если в пенале установлены полки или иные горизонтальные внутренние стойки, то их глубина также должна быть меньше глубины крышки, дна и блоковых наружных стоек на 26 мм минимум.
Длина профиля должна равняться высоте кухонного пенала за вычетом толщины крышки и дна корпуса (если используете ЛДСП 16 мм, то длина профиля равна высоте пенала минус 32 мм):
Длина профиля = Высота корпуса пенала — (Толщина корпуса + Толщина дна) = Высота внутренней вертикальной стойки
Для монтажа профиля используйте специальный крепежный комплект Contemp, в составе которого 2 крепежные пластины, 2 самореза, 4 прижимных винта, 4 шайбы.
Количество профилей = Количество крепежных комплектов
Крепление — через канал с обратной стороны профиля в крышку и в дно корпуса.
1. Соберите корпус пенала с укороченной по глубине внутренней стойкой. Стойка должна быть выровнена по задней части корпуса, чтобы впереди по лицевой стороне хватило места для монтажа профиля Combi (не менее 26 мм).
2. Распилите профиль на отрезки нужной вам длины.
3. Вставьте по 2 угловые крепежные пластины короткой стороной (с отверстиями под винты, с внутренней резьбой) в каждый центральный канал (с обратной стороны профиля) с обеих сторон.
4. Длинной стороной крепежная пластина (с отверстиями под саморезы) должна ориентироваться по крышке, еще одна — по дну корпуса (с внутренней стороны), вглубь корпуса в сторону задней стенки.
5. Приложите профиль к внутренней стойке корпуса так, чтобы она вошла до упора между двумя монтажными каналами с обратной стороны профиля по всей длине стойки/профиля.
6. Профиль вставляется вовнутрь — заподлицо с крышкой, дном и боковыми стойками корпуса пенала. При прямом взгляде сверху, снизу, сбоку на корпус профиль не должен выступать за пределы корпуса! Прижмите длинные стороны пластин к крышке, дну.
7. Используйте один саморез для фиксации каждой крепежной пластины дальше/ближе от торца крышки, дна (в комплекте на пару пластин — 2 самореза) на ваше усмотрение. Вы можете использовать дополнительные винты и саморезы на ваше усмотрение. Профиль должен встать в распор между крышкой и дном.
8. Закрепите двумя прижимными винтами каждую пластину внутри профиля (в комплекте 4 винта для двух пластин). При необходимости, используйте шайбы.
9. Можно приступать к монтажу фасадов.
