Снятие обшивки двери и установка задних динамиков
Решил устроить досуг на вечер после работы — установить колонки в задние двери. Была приобретена акустика Pioneer TS-1702i диаметр 17см. Хотел компонентную акустику но бюджет скромен, да и я не такой уж меломан. Послушал в магазине, подвес мягкий — бас поглубже показался, взял за 1100.
Характеристики не внушительные за такую цену, но номинальная мощность неплохая, т.к. в годы молодости имел опыт эксплуатации Пионер, думаю не подведут.
Снял карту двери (потребуется 2 торкса и отвертка на минус)
Поддеваем аккуратно с края отверткой чтобы не поцарапать
И аккуратно вытаскиваем
Затем снимаем пластиковую накладку на ручке аккуратно поддевая отверткой по периметру накладки, у меня она сидела очень туго и порой одолевали мысли не прикручена ли она, но сняв ее обнаружил, что держится она на пластмассовых защелках которые вставляются в обшивку двери

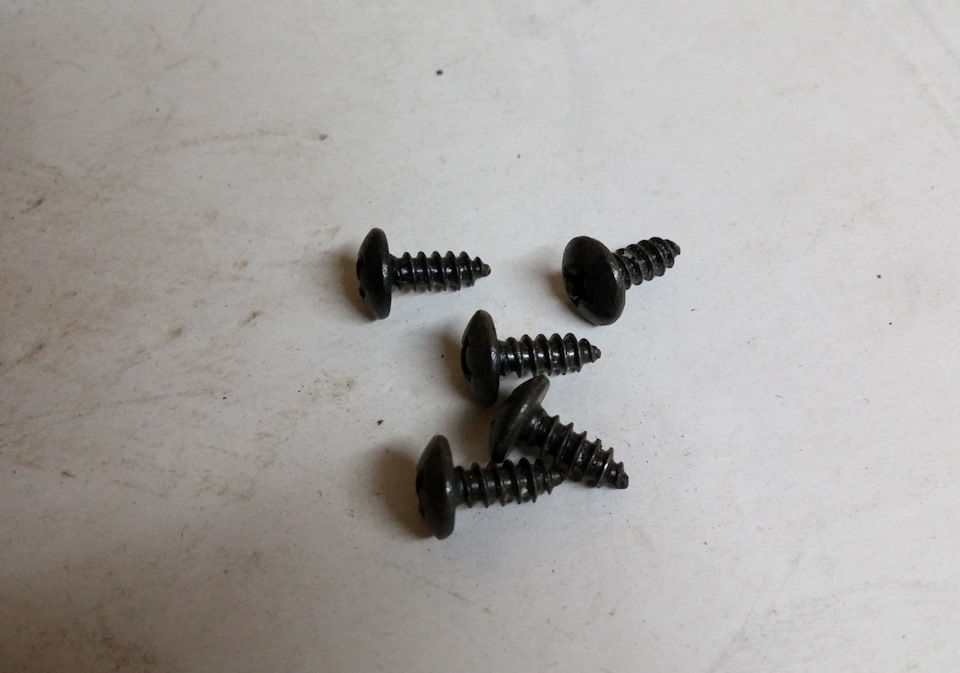

Затем откручиваваем шурупы торксом, всего их 4
2-ой под ручкой там откуда была снята накладка
3-ий в верхней части кармашка двери
4-ый внизу двери возле катафота
Затем цепляемся за край обшивки который ближе к задней части а/м и тянем ее на себя(сидит она очень хорошо)
Затем отцепляем тросик замка, чтобы можно было убрать обшивку
Сняв обшивку я увидел что место под мидбас заклеено материалом типа сплен. А что я не ожидал увидеть дак это твитер которы припаян к обшивке
Так что их можно не покупать
Только не понятно где плюс, а где минус у них
Затем я немного зашумил дверь виброизоляция stp ушло 1,5 листа и сплен чуть больше 1 листа

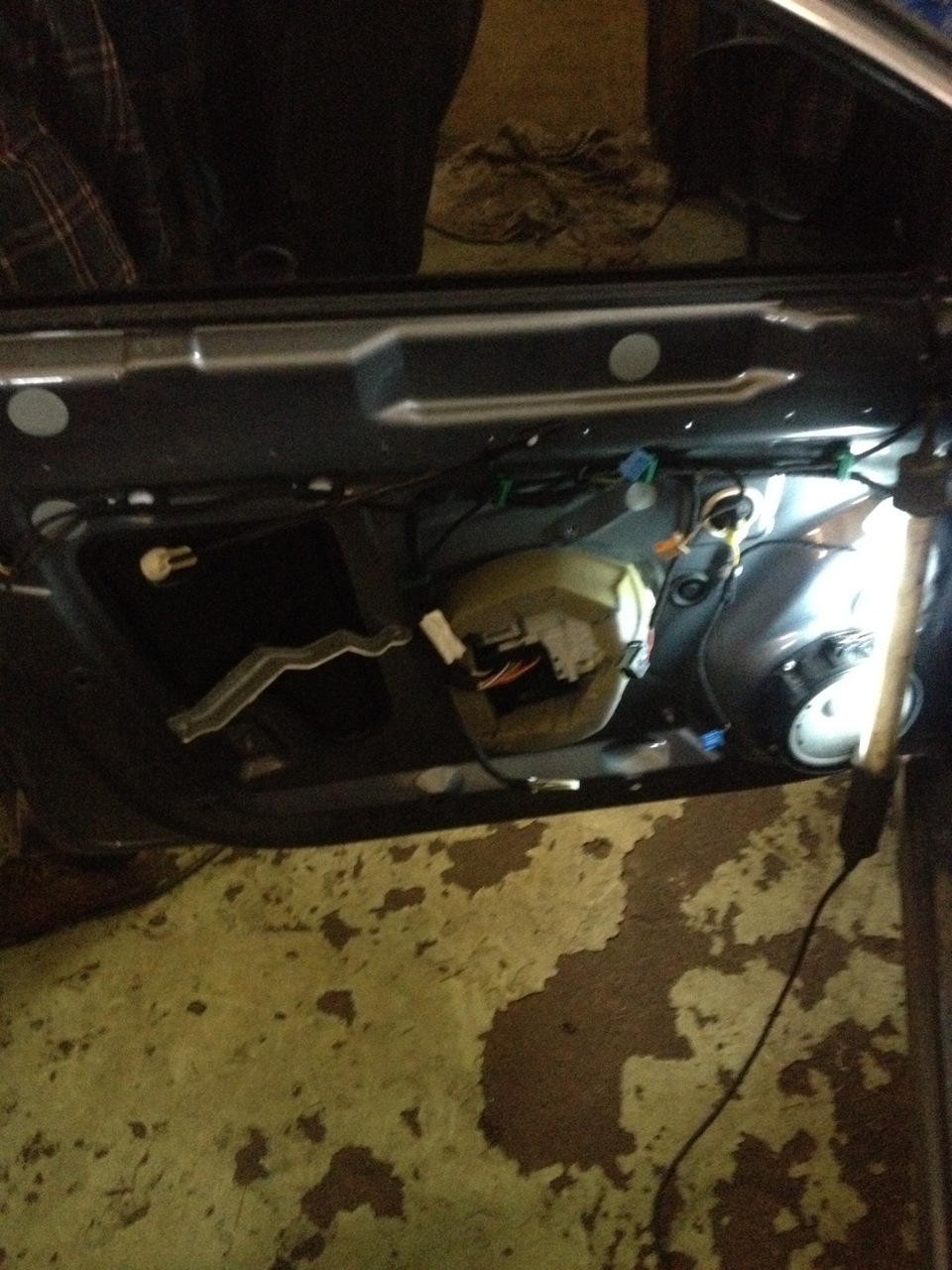

Такой вид был поначалу
Как разобрать дверь VW Jetta
Автотранспортные средства из Германии уже на протяжении долгого времени демонстрируют своеобразный эталон качества, практичности и долговечности в эксплуатации. Фольксваген Джетта для большинства это не просто автомобиль, а стиль жизни и мотивация для того, чтобы получать от жизни все. Поэтому вполне закономерно, что именно Jetta пользуется особой любовью и уважением у многих автомобилистов по всему миру. Однако нельзя ни сказать о том, что у автомобилей мексиканского производства существуют небольшие огрехи, которые в основном связаны с нашими суровыми зимами и невыносливыми контактными элементами VW Jetta, которые скрыты в водительской двери. Для того чтобы устранить подобные неисправности, как правило, требуется полная разборка водительской двери Фольксваген Джетта.
Также зная некоторые нюансы данной технологии можно всегда самостоятельно устранить любые неполадки или провести рестайлинг автомобиля по своему усмотрению, что обойдется в финансовом плане намного выгоднее и экономичнее, чем, если вы обратитесь с этой же просьбой в автосервисный центр. В любом случае, алгоритм разборки дверей Фольксваген Джетта имеет приоритетное значение для истинных автолюбителей и фанатов ремонта своими руками. Следуя приведенной здесь инструкции, можно самостоятельно справиться с этой не сложной задачей и достичь желаемого результата.
Чтобы осуществить полноценную разборку двери на автомобиле Фольксваген Джетта, понадобятся такие вспомогательные инструменты, как ключи-звездочки на 10 и на 20. Далее весь процесс рассматривается поэтапно. В результате необходимо будет:
Детальная разборка двери VW Jetta
1 стадия – с помощью ключей снимаем пластиковую накладку, расположенную снизу в торцевой части двери со стороны дверного замка. Сама накладка прикреплена клипсами-грибками. В том случае, если бокс теплый, то разборка двери Фольксваген Jetta на этой стадии пройдет без особых проблем.
2 стадия – разборка дверной ручки. Чтобы ее снять, после отделения накладки нужно найти в торце отверстие, расположенное немногим выше по отношению к дверной ручке. В данном отверстии находится болт, фиксирующий личинку замка ручки. Ключом на 10 необходимо выкрутить его по максимуму. Не стоит беспокоиться, что он вылетит. Даже при полном раскручивании, фиксатор останется на своем месте, не вылетая в отверстие. Одной рукой полностью потянуть на себя дверную ручку, второй извлечь замковую личинку с наружной части дверцы. Понадобится небольшое усилие, после чего личинка попадает в руки без непосредственного использования отвертки.
Затем отверткой необходимо аккуратно снять на ручке тросик. Чтобы правильно осуществить данное действие, надо закрыть дверцу. Далее необходимо тихонько, не дергая, потянуть вдоль двери ручку при небольшом надавливании. Чтобы это сделать, надо будет немного напрячься, после чего последует негромкий щелчок. Тянуть до тех пор, пока ручка не высвободится из двери. Под рукояткой расположен болтик, закрепляющий дверной механизм, который тоже раскручивается ключом-звездочкой.
3 стадия – снятие болтов, прикрепляющих обшивку и разборка обшивки. Их в верхней части два – по одному слева и справа, в нижней части – шесть, и по бокам – также по шесть штук. Верхние болты следует слегка ослабить, чтобы они не выпали к тому моменту, когда будут выкручены нижние болтики. Все болты различаются не только по расположению, но и по своей длине. Итак, верхние болты слегка ослабить, выкрутить все остальные, после чего дверцу закрыть. Выкрутить последние два болта и осуществить снятие обшивки двери Фольксваген Джетта. Надо заметить, что после этого сама дверца держится «на честном слове» и дальнейшая разборка заключается лишь в снятии самой двери.
4 стадия – после того, как обшивка с двери полностью снята, можно аккуратно и не спеша, снять с креплений почти полностью разобранную дверцу автомобиля Фольксваген Джетта. Рукоятка уже снята, да и сам замок уже извлечен.
5 стадия — обновить шумоизоляцию и устранить неисправности контактных проводов. Процесс сборки двери повторить в обратном порядке.
Разобранная дверь Фольксваген Джетта
Когда необходима разборка и снятие двери VW Jetta
Дверцы Фольксваген Джетта уязвимы и всегда страдают в первую очередь при авариях или дорожно-транспортных происшествиях. Даже сравнительно небольшую вмятину или царапину на них достаточно сложно устранить. Гораздо проще приобрести новый элемент кузова и просто заменить его, поэтому очень важно знать, как правильно разобрать и снять дверь на автомобиле Фольксваген Джетта своими руками.
В результате нехитрых манипуляций с инструментом и аккуратного отношения к делу, можно самостоятельно разобрать любую дверь своего автомобиля Фольксваген Jetta. Как правило, для автовладельцев самым трудоемким считается именно первый этап работы, поскольку он связан с работой на лицевой части автомобиля и здесь разборка считается более ответственным делом. Ну а в дальнейшем разборка двери VW Jetta идет намного быстрее и не вызывает особых трудностей. Таким образом, автомобиль становится не обременительным в плане обслуживания для автовладельца и подтверждает свой статус модели авто, которая является по всем показателям практически идеальной в соотношении цены и качества. VW Jetta – это лучший выбор для тех, кто ценит свое время, деньги и силы, поскольку именно в ней автовладельцы находят все необходимое для комфортной и статусной жизни.
Ремонт замка водительской двери VW Jetta VI
Пистоны перед установкой обшивки на место нужно разжать клином до исходного состояния
Снимаем накладку двери.
Далее откручиваем болты и снимаем замок водительской двери.
Разбирать личинку замка не нужно! В замке есть специальная прорезь, через которую он вынимается из личинки. Необходимо просто повернуть замок под углом и смотреть в дырку в двери. Будет видно, как личинку правильно снять и потом правильно вставить.
Замок в руках. Разбираем его.
Аккуратно разбираем и запоминаем расположение элементов в замке.

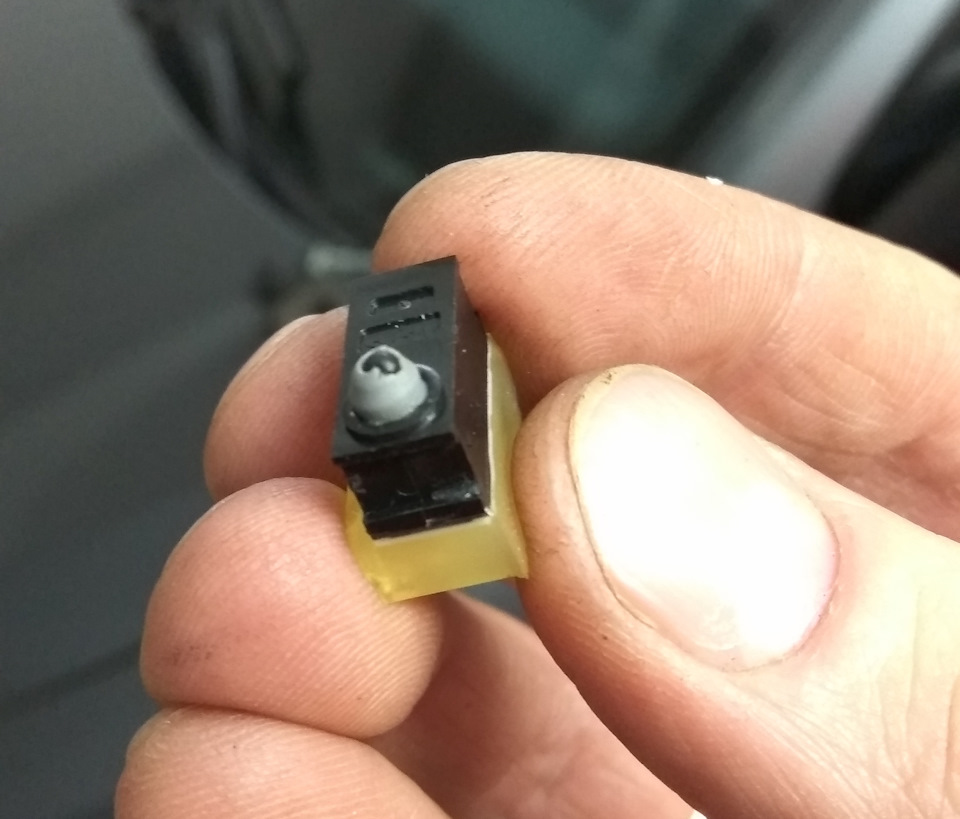

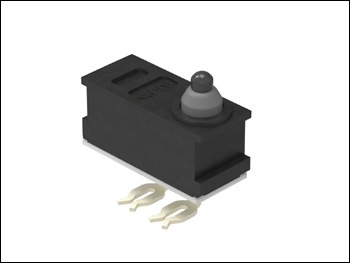

Надо быть осторожным с черной крышкой, в которой расположены микропереключатели (фирма ALPS артикул SPVQA10101). При сборке замка их можно случайно сломать. Найти их нереально. Цена на алиэкспрессе 50$ за 10 шт.
Самое интересное. Если замок не запирает и дверь можно открыть, то виновник мотор №1.
Если наоборот, нажимая на открытие, дверь не отпирается, виноват мотор №2.

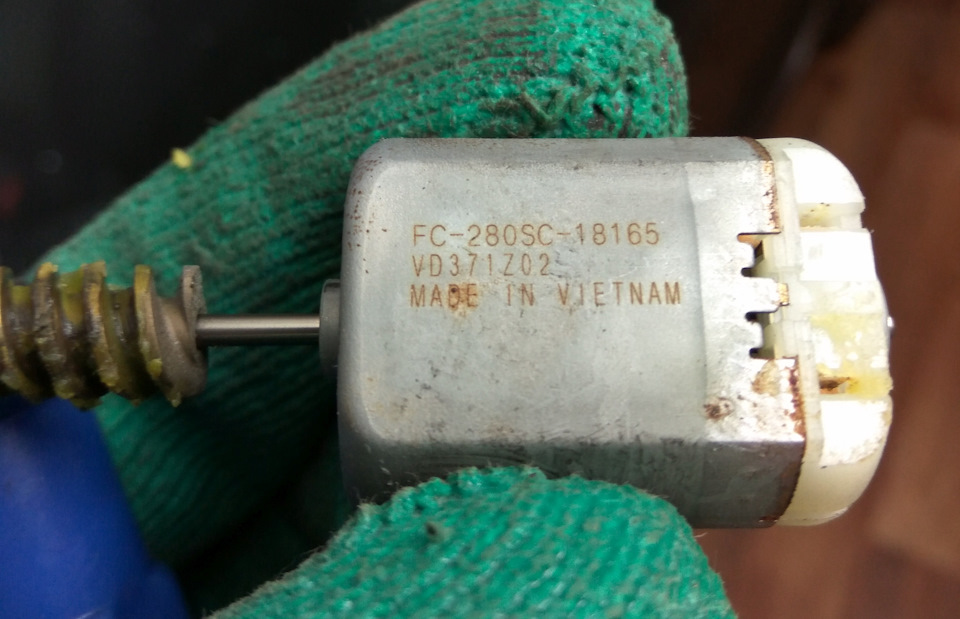

Мотора №2 номер не удалось прочитать.

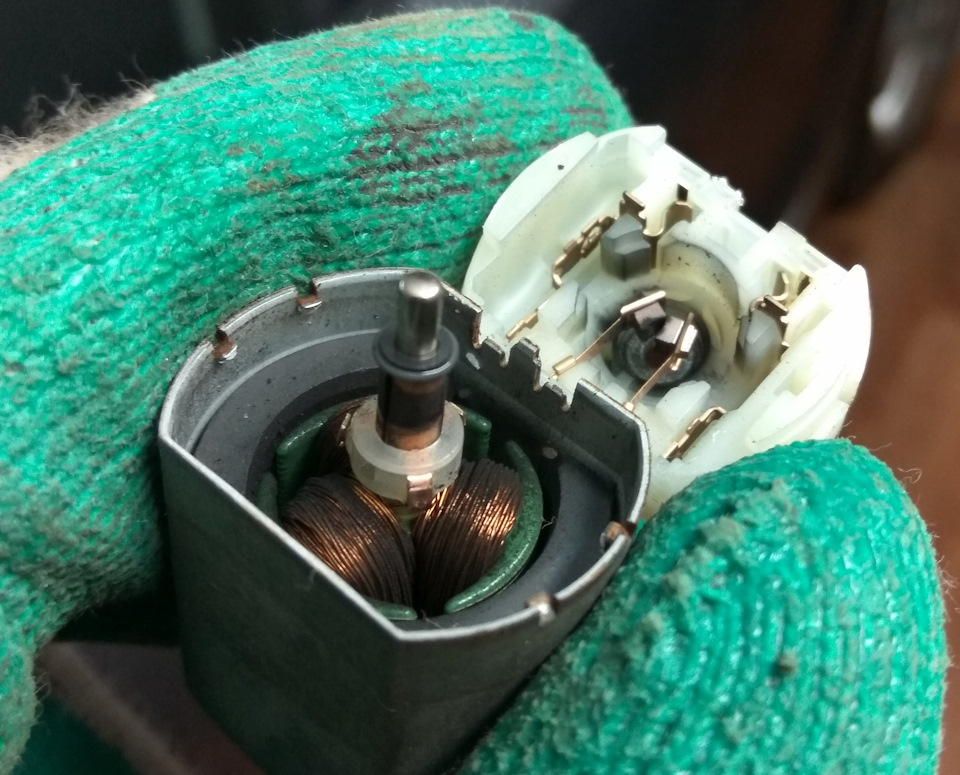

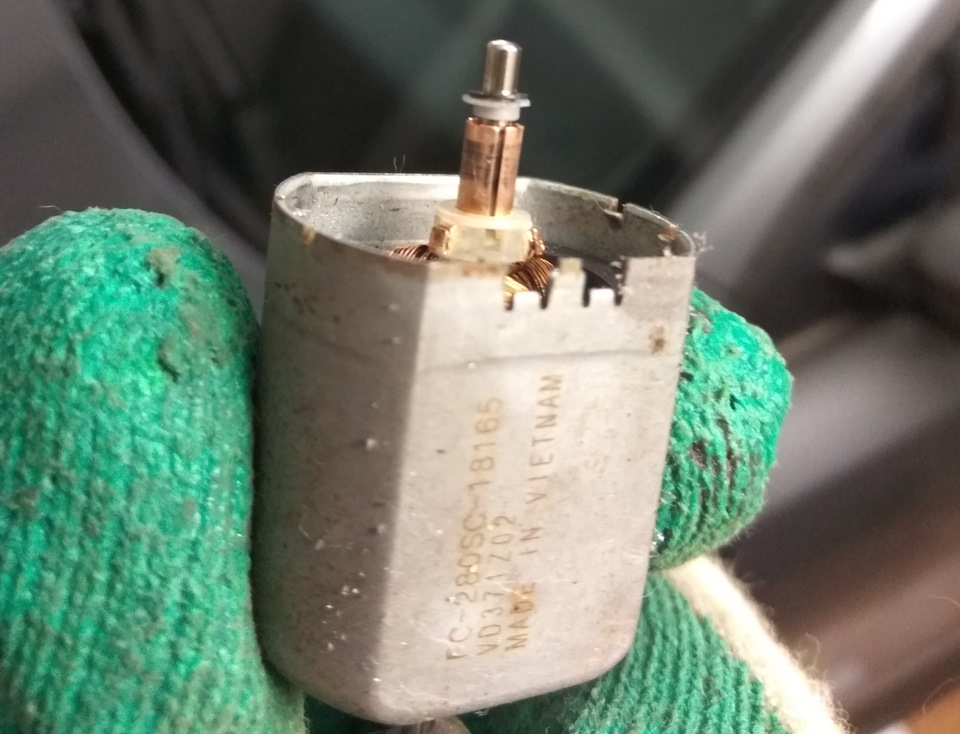

Вскрываем мотор №1.
Хотя никаких дефектов и признаков поломки не видно.
Сверлим в белой крышке отверстия под шурупы. И собираем все в обратной последовательности.

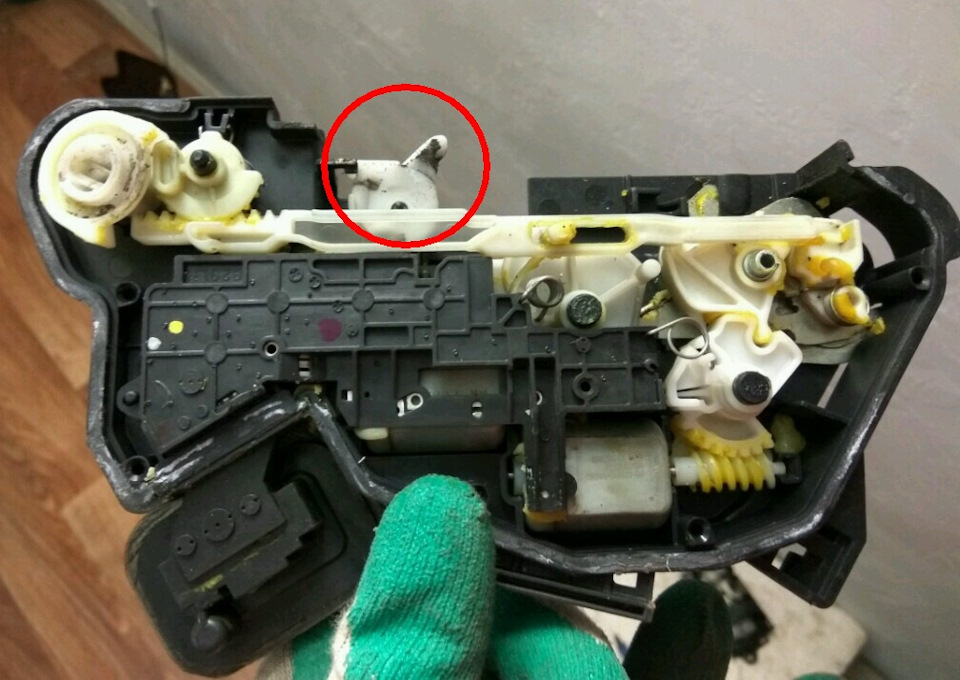

При сборке второй половины замка, смотреть за вот этим флажком.
Далее одеваем питание на замок и экспериментируем. Если чистка моторчика не помогла, то его скорее всего нужно заменить. К примеру найти весь замок и извлечь мотор, как я и сделал Спасибо stinger87.
Шумоизоляция дверей Фольксваген Джетта 5, Гольф 5
Долго не решался заняться этим и с наступлением теплой погоды всё-таки сделал.
Мой совет перед работой хорошо помойте машину (по крайне мере двери) потом часто придётся прислоняться для удержания внешней части двери.
Итак поехали. Для опыта начинаем с двери за водителем, как наменее востребованной пассажирами.
2. Берем ключ торкс на 20 и откручиваем болт удерживающий заглушку личинки замка.
 |
Делать это рекомендуется с отжатой ручкой. Болт выкрутить до конца не возможно, упор почувствуете. Вытаскиваем заглушку личинки. Далее отверткой отщёлкиваем тросик ручки, запомнив его положение.
Для удобства отщелкиваем ручку двери от опорного элемента. Сделать это можно пальцем притянув опорный элемент внутри двери, нажав на ручку и сдвинув её в сторону. Смотрим фото. стрелками помечены пазы в которых находится ручка. Кружочками помечены места соединения с внутренней частью двери.
 |
3. Поехали дальше. ключом откручиваем торксы с торцов дверей. Верхний торкс только срываем, на нём будет пока держаться филёнка (внешнняя часть двери).
 |
Есть небольшая засада в задних дверях, один торкс находится под резинкой, открутить возможно, но надо приноровиться. Болт вверху только срываем
 |
Снизу никаких засад нет.
 |
4. Опускаем вниз до упора стекло, в принципе это можно сразу сделать.
5. Теперь придерживая внешнюю часть двери руками откручиваем оставшиеся два торкса. Теперь по идее всё держится только на опорном элементе ручки.
 |
Вынимаем из пазов. Обратите внимание что на одной из направляющей надета предохранительная резинка, её можно сдернуть длинной отверткой. Она ещё пригодиться чтобы обратно поставить, так что не порвите её.
6. Всё сняли. клаём обшивку на ровное место. Желательно на что-нить мягкое, а то лак поцарапаете.
 |
7. Отчищаем от пули, грязи, обезжириваем. Прикладываем вибропласт. обрезаем ненужные места, приклеиваем.
 |
8. Далее шумка (сплэн)
 |
Места много, удобно, так что время много не заняло.
На всякий случай промазал слой мастики внутри дверей. а то заметил что там бывает влага.
 |
9. С передней дверью несколько сложнее сдвинуть вперед при снятии мне не позволяли болты петли, отодвинуть с торца не давало основание кузова. пришлось после отучивания верхних удерживающих торксов закрыть дверь и сдвинуть уже вперед. АККУРАТНО, небольшая ошибка приведет к изгибу либо крыла либо самой обшивки, металл не сильно толстый.
 |
 |
10. Вообще совет дам, предварительно перед работой обклеить все торцы двери и пороги малярным (бумажным) скотчем, это убережёт Вас от царапанья лака.
11. Установка задних без проблем, не забудьте только про предохранительную резинку. Кстати совет чтобы она у вас не соскакивала с удерживающего усика на основе, приклейте её небольшим кусочком бумажного скотча.
12. Установка передних сопряжеа с небольшими трудностями в связи с тем что после виброо-шумоизоляции обшивка ощутимо потяжелела. да и места для маневра опять же совсем не много.
13. Перед окончательным закручиванием закройте дверь и посмотрите на посадку обшивки, по большому счёту направляющие сидят крепко, с места её не сдвинуть но мало ли. НЕ ЗАКРЫВАЙТЕ дверь с не прикрученными до конца нижними торксами, испортите порог.
14. Ручки дверей собираем в обратной последовательности, не забудьте вставить ручку в пазу, прицепить тросик и открутить обратно закрутить болт.
Использовал:
Вибропласт М1 ещё есть мысли на внутреннюю часть двери нанести, так что слежу за весом двери
Сплэн 5 мм судя по всему более толстый сплэн может помешать установке обшивки обратно.
Небольшое дополнение по ходу хотелось бы сделать. При вынимании дверной ручки и откручивания болта под ней опорный элемент ручки (который внутри) остается на месте, это может серьезно облегчить задачу. В моём случае я снимал вместе с дверной ручкой.
Дополнение от: Serezhka_Jetta
Установка подсветки дверей Jetta 6 2015 (рестайлинг) — фотоотчет
Всем привет. Решил поделиться отчетом по установке подсветки дверного пространства VW Jetta 6 рестайлинг, так как проблем с дорестайлингом нет. Но обо всем по порядку. Как и многие, доработку своего автомобиля я решил начать с малого, а именно с заказа с Али подсветки дверей и их последующей установки. Комплект подсветки пришел быстро, но я не торопился бежать ставить, так как решил еще заказать комплект съемников пластика и самому аккуратно все поставить. Но не удержался)))) Все таки хотелось уже все поставить. Решил на улице сделать сам. Так как отчетов много и ничего сложного в принципе нет — разобрать, воткнуть, собрать, активировать, радоваться. Начал снимать обшивку пассажирской двери подручными средствами и что то мне подсказало (пятая точка), что лучше это все доверить профессионалам)) В итоге поехал к знакомому в сервис и тут понеслась…
Для установки нам потребуется:
— комплект подсветки дверного пространства (на али этого добра навалом)
— биты TORX 20 и TORX 30 для отвертки
— съемник пластика
— паяльник
— изолента
— прямые руки (!)
Начали мы все это действие с передних дверей. А именно с водительской. Ну тут все просто, отчетов полно (как я думал). Залез в отчеты на драйве и у всех практически все одинаково — снимаем и видос какого то американского парня (в котором он с легкостью все это делает). Ну да ладно, сняли верхнюю накладку двери без проблем, далее блок управления стеклоподъемниками. Открутили 3 болта и встал вопрос, где четвертый? Так как по отчетам я его нигде не нашел (в смысле как к нему подобраться подробно). На фото отмечу места болтов (красные кружки).
Чтобы подобраться к 4 болту, нужно снять окошко в кармане обшивки.
Далее аккуратными немного варварскими движениями отдираем обшивку двери. Будет много хруста и при каждом сердце будет замирать (ну по крайней мере у меня так, так как делали в первый раз, дальше будет проще).

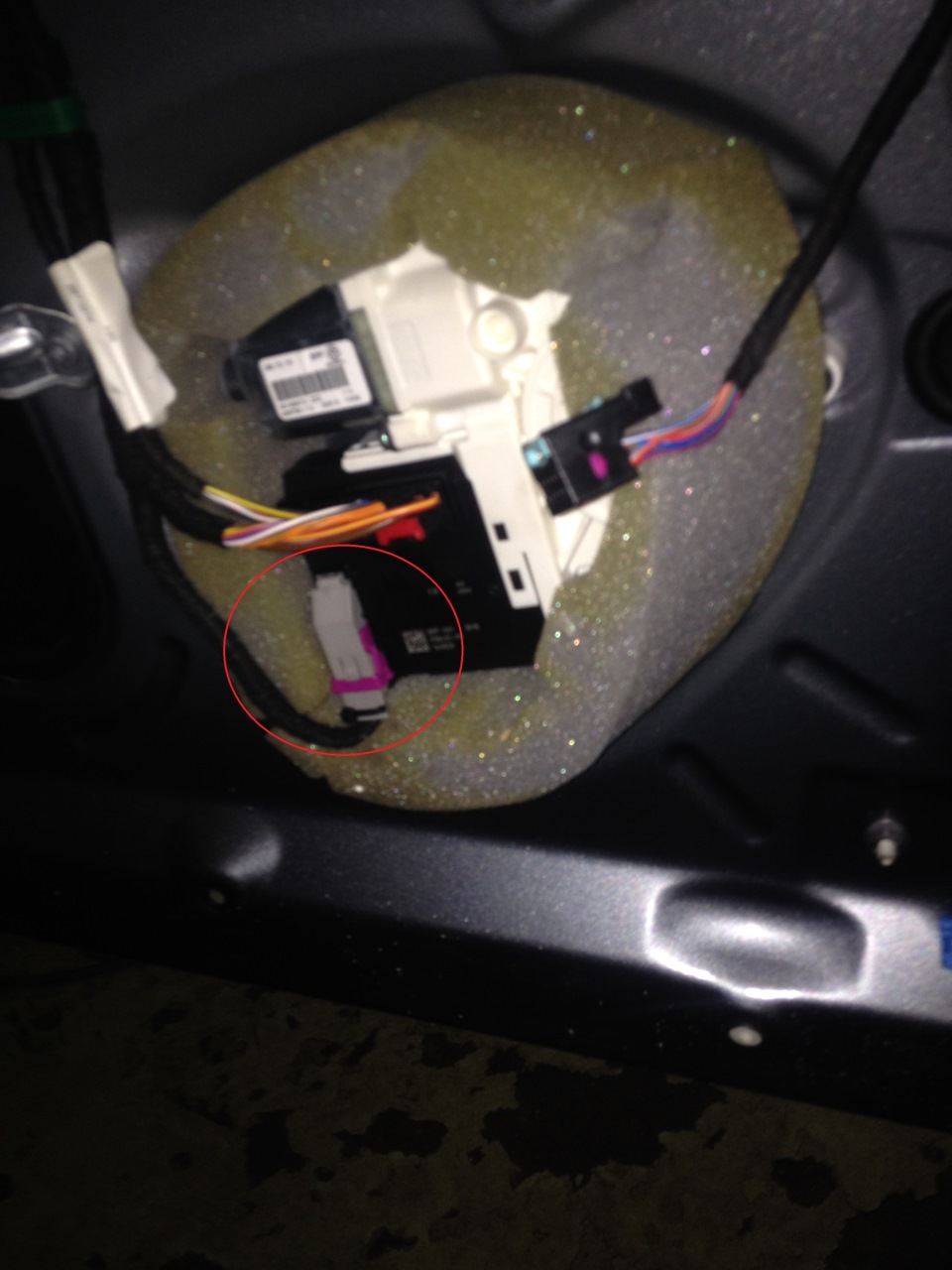

Далее мы все делаем по многочисленным отчетам. Находим шлейф с разъемом и пинами в блоке двери.
Затем вынимаем его и устанавливаем пины с заказанного комплекта (пины разные).
