Снятие обшивки передних дверей
Написано 08.2014, крайнее обновление: 08.2021
———
На плохой дороге от водительской двери шло легкое шебуршание, пришло время с ним разобраться.
Обшивка передних дверей снимается так:
Инструмент:
— тонкая шлицевая отвертка,
— крестовая отвертка,
— ключ на 10 для снятия динамиков.
Памятка действий (для печати):
1. пластиковую заглушку ручки поддевать в районе кнопки блокировки, выкрутить шуруп;
2. снять клипсу у зеркала, давить ручкой;
3. снять треугольник у зеркала;
4. для снятия блока управления стеклоподъемниками удобнее поддевать отвёрткой как сзади, так и спереди — это быстрее и безопаснее, чем просто тянуть вверх;
5. выкрутить шуруп в кармашке двери;
6. снять фонарь подсветки в двери — его штекер неудобно отсоединять со снятой картой двери;
7. отдирать клопы удобно начинать снизу, от стороны, где находятся петли двери — в этом углу можно зацепиться за обшивку руками, без отвёртки;
8. сняв карту двери вверх отсоединить тросики (белый сверху, зеленый снизу) и штекеры.
Так же учтите:
— клипсы с резиновыми прокладками — сами клипсы живут долго, а вот резинки могут придти в негодность;
— всего клипс 11 штук:
9 штук с уплотнителями (90467-09206, аналог Masuma 318-KJ),
2 штуки сверху, без уплотнителей (90467-10162, аналог Masuma KJ-361);
— одевать обшивку удобнее с полностью опущенным стеклом,
— после установки блока управления стеклоподъемниками, стекла надо обучить авторежиму.
В двери под плёнкой оказалось довольно чисто.
Источник шебуршания был найден в обшивке — карман в двери с внутренней стороны имеет перегородки для усиления конструкции. В них то и попало несколько орехов миндаля, которые болтались там при плохой дороге )
В связи с чем динамики были заменены:
— установка новых динамиков.
А в последствии надо будет заняться этим:
— вибро- и шумоизоляция дверей (Dim-KING).
Как снять обшивку дверей и багажника RX200t, RX300, RX350, RX450h
Опции темы
Инструкции по снятию обшивки передних, задних дверей и крышки багажника Lexus RX IV (выпускается с 2015 года).
Перед началом отключите аккумулятор и подождите 90 секунд.
1. Снятие обшивки передних дверей.
Подцепите и снимите заглушку внутренней ручки. Далее снимите блок управления стеклоподъемниками. Для этого подцепите его как показано на иллюстрации. Освободив его от захватов, отсоедините разъем.
Снимите заглушку подлокотника и плафон освещения дверного проема.
Открутите винт и снимите уплотнительный фиксатор-подкладку. Открутите еще три винта, освободите 10 захватов и снимите панель обшивки передней двери как показано на схеме. Отсоедините все разъемы и трос управления замком двери. Передняя пассажирская дверь разбирается аналогично.
2. Снятие обшивки задних дверей.
Снимите заглушку дверного рычага,затем снимите кнопку стеклоподъемника как показано на рисунках. Отсоедините фишку.
Снимите накладку подлокотника и открутите 3 винта.
Снимите лампу освещения дверного проема.
Освободите 10 фиксаторов по периметру, указанные на рисунке.
Снимите обшивку двери, отсоединив разъемы и тросы как показано на схемах.
3. Снятие обшивки двери багажника.
Снимите верхнюю и боковую облицовку. На иллюстрациях указаны захваты, которые надо расцепить, направление снятия и крупным овальным пунктиром обведены места, где надо взяться руками.
Далее снимите крышку замка двери багажника и облицовочные панели и плафон. На моделях с кнопкой электроприводом все тоже самое, сзади от панели с кнопкой отцепите фишку.
Снимите панель обшивки задней двери (ее держат 16 фиксаторов).
Ремонт концевика двери RX300
Hey, look, it’s me
What no one wants to see
See what you brought this world
Just what you want to see
Hey, Ma
Hey, Mom! Look, it’s me
James Alan Hetfield; Metallica!
Снимаем пластиковую защиту замка. Она держится на двух шурупах.
Любуемся на последствия применения WD40 и прочей херни в замках))))

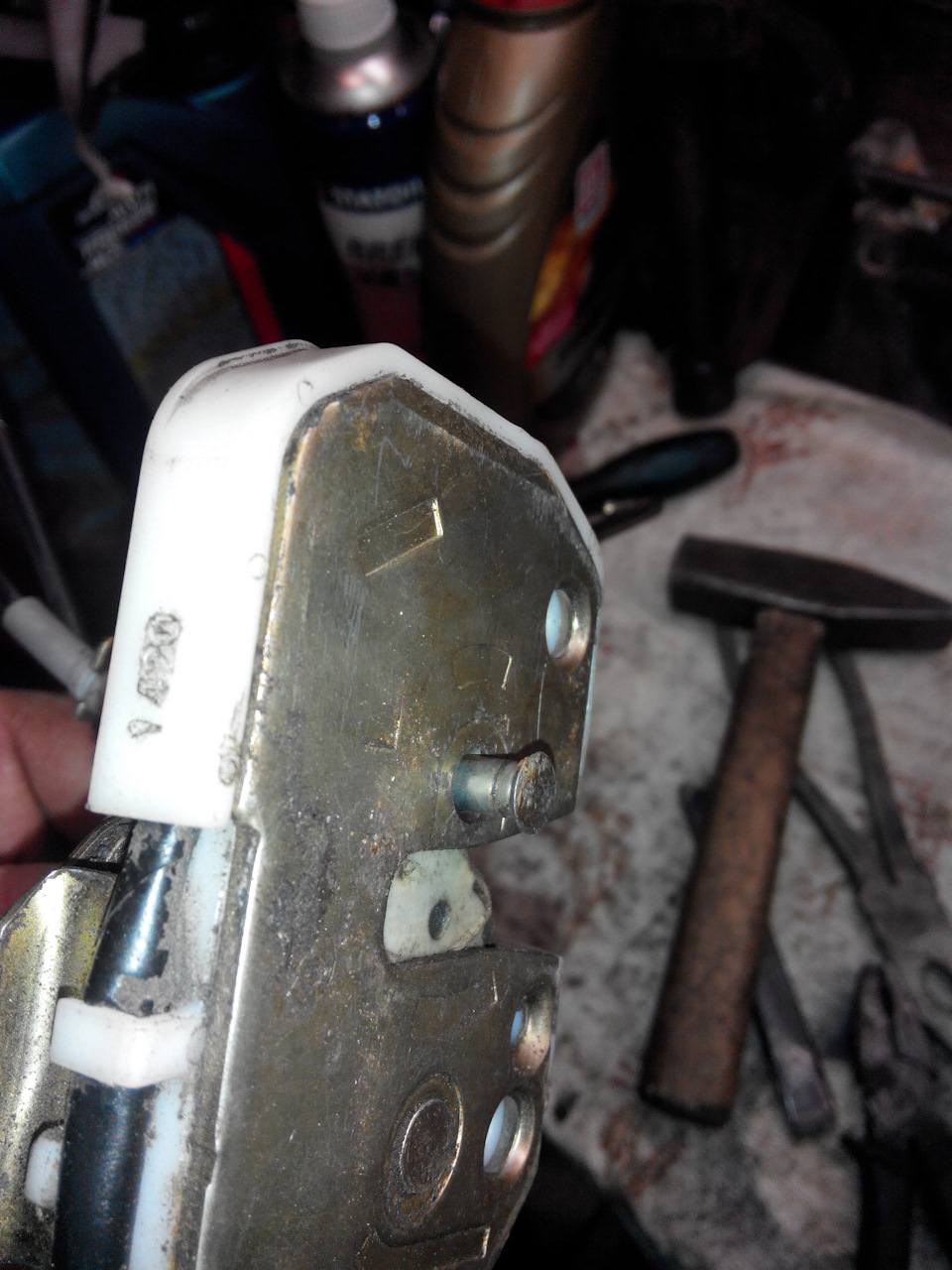

Все чистим кистью. Дело в том что замок не разборный. Что бы добраться до концевика или микрухи открытия двери, нам нужно расклепать лицевую пластину замка, спилив одну клепку. А точнее вот эту клепку.
Берем жену Болгарина, и аккуратно спиливаем шляпку клепки. Сначала одну сторону.
Затем, повернув клепку пассатижами спиливаем другую сторону шляпки. Сразу скажу, нужно будет чем то пожертвовать. Либо временем, либо частью конструкции. Я выбрал время и пропилил часть основания замка. На фото видно)))
Кладем всю эту конструкцию на тиски и резким ударом выбиваем клепку.
Аккуратно вынимаем выбитую клепку.Не бойтесь, ничего не вывалится))))
Срезаем часть буртика пластикового кожуха замка канцелярским ножом, что бы лицевая пластина могла провернуться. Она кстати держится на двух клепках и одном винте изначально. Винт по ходу тоже выкручиваем.
Матерясь и действую предельно аккуратно поворачиваем пластину по часовой стрелке и добираемся до микрухи.
