Снятие и установка передней двери Hyundai Accent MC
Инструменты:
Детали и расходники:
1. Выверните болт крепления ограничителя двери к передней стойке кузова.
2. Поддев плоской отверткой снимите грязезащитный чехол колодки жгута проводов двери.
3. Придерживая дверь, выверните четыре болта крепления петель двери. Два болта верхней и два болта нижней петли двери.
Примечание:
Если снимаете дверь не для замены, пометьте положение ее петель на двери (например, обведя петли по контуру маркером).
4. Отведите дверь от кузова, и отсоедините колодку проводов от разъема на передней стойке, и снимите дверь.
Примечание:
Правая передняя дверь.
5. Установите переднюю дверь в порядке, обратному снятию.
ПОЛЕЗНЫЕ СОВЕТЫ:
Снимать дверь лучше с помощником. Пусть помощник придерживает дверь, что бы она не поцарапалась.
В статье не хватает:
Снятие и установка передней блок-фары (для применения на Hyundai Accent / Verna)
#передняя_дверь #кузов #Hyundai_Accent #Hyundai_Verna #Хюндай_Акцент #Хюндай_Верна
Передняя дверь
Примечание:
Ниже описаны снятие и установка двери с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
1. Открываем переднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.
2. Ключом с головкой на 12 отворачиваем болт крепления ограничителя двери к передней стойке.
Примечание:
Момент затяжки болта крепления: 25 Н·м.
3. Придерживая дверь (воспользуйтесь помощью второго механика), ключом с головкой на 12 отворачиваем болты крепления нижней, …
… а затем и верхней дверной петли к самой двери.
Примечание:
— Момент затяжки болтов крепления: 33-41 Н·м.
— Окончательную затяжку болтов крепления выполняем после проверки (регулировки) положения двери.
4. Осторожно отводим переднюю дверь от стойки, чтобы получить доступ к колодке электрического разъема жгута проводов двери.
5. Извлекаем резиновый уплотнитель колодки электрического разъема жгута проводов двери.
6. Поддеваем три фиксатора (один сверху, один снизу и один со стороны переднего крыла) и затем извлекаем колодку электрического разъема жгута проводов двери из передней стойки.
7. Тонкой отверткой аккуратно поддеваем стопорный язычок…
… и затем разъединяем колодку электрического разъема жгута проводов передней двери.
8. Окончательно снимаем переднюю дверь.
9. Установка осуществляется в обратной последовательности.
10. После всех работ проверяем и при необходимости выполняем регулировку положения передней двери.
Видеообзор процедуры cнятия и установки передней двери Hyundai Accent / Verna
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Передняя дверь
Примечание:
Ниже описаны снятие и установка двери с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
1. Открываем переднюю дверь с необходимой нам стороны. В нашем случае – правую дверь.
2. Ключом с головкой на 12 отворачиваем болт крепления ограничителя двери к передней стойке.
Примечание:
Момент затяжки болта крепления: 25 Н·м.
3. Придерживая дверь (воспользуйтесь помощью второго механика), ключом с головкой на 12 отворачиваем болты крепления нижней, …
… а затем и верхней дверной петли к самой двери.
Примечание:
— Момент затяжки болтов крепления: 33-41 Н·м.
— Окончательную затяжку болтов крепления выполняем после проверки (регулировки) положения двери.
4. Осторожно отводим переднюю дверь от стойки, чтобы получить доступ к колодке электрического разъема жгута проводов двери.
5. Извлекаем резиновый уплотнитель колодки электрического разъема жгута проводов двери.
6. Поддеваем три фиксатора (один сверху, один снизу и один со стороны переднего крыла) и затем извлекаем колодку электрического разъема жгута проводов двери из передней стойки.
7. Тонкой отверткой аккуратно поддеваем стопорный язычок…
… и затем разъединяем колодку электрического разъема жгута проводов передней двери.
8. Окончательно снимаем переднюю дверь.
9. Установка осуществляется в обратной последовательности.
10. После всех работ проверяем и при необходимости выполняем регулировку положения передней двери.
Видеообзор процедуры cнятия и установки передней двери Hyundai Accent / Verna
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Пошла замена. Часть 1
Наконец-то я собрал необходимое для частичного воплощения задуманного.
Решил в 6 вечера хотя бы на одной двери заменить все. ))
Дано:
— обшивка водительской двери — 1шт.
— блок управления — 1 шт.
— механизм электростеклоподъемника с мотором — 1 шт.
— проводка в дверь (вся ветка) — 1 шт.
— электрозеркало с подогревом — 1 шт.
Решение:
Снимаем ручку стеклоподъемника.
Выкручиваем из обшивки все саморезы (8шт.)
Снимаем уголок у зеркала (держится на одной защелке в верхнем углу)

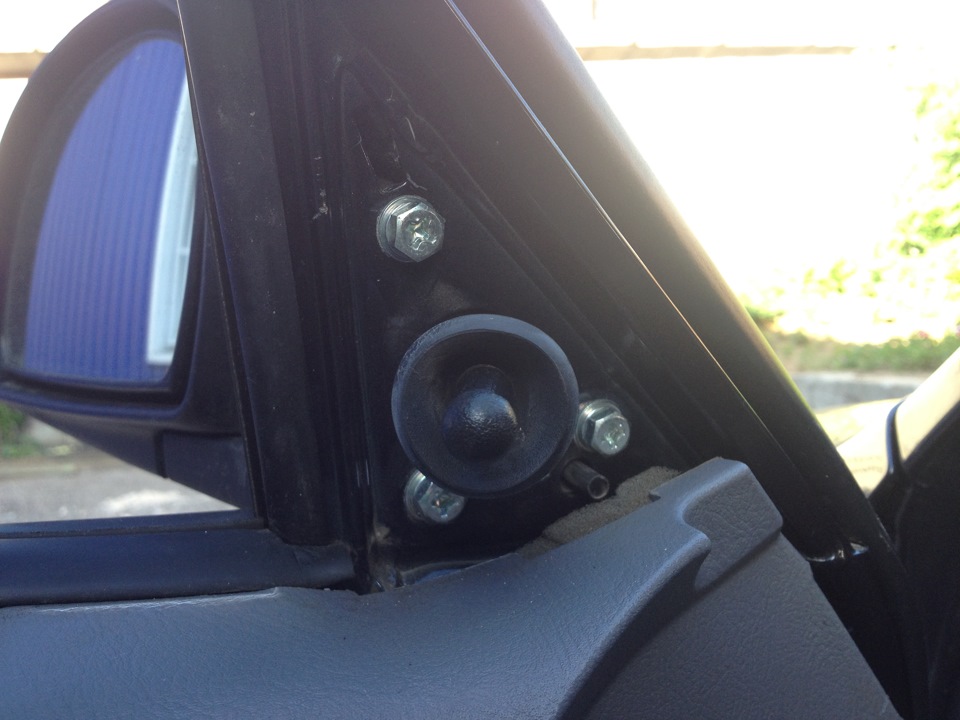

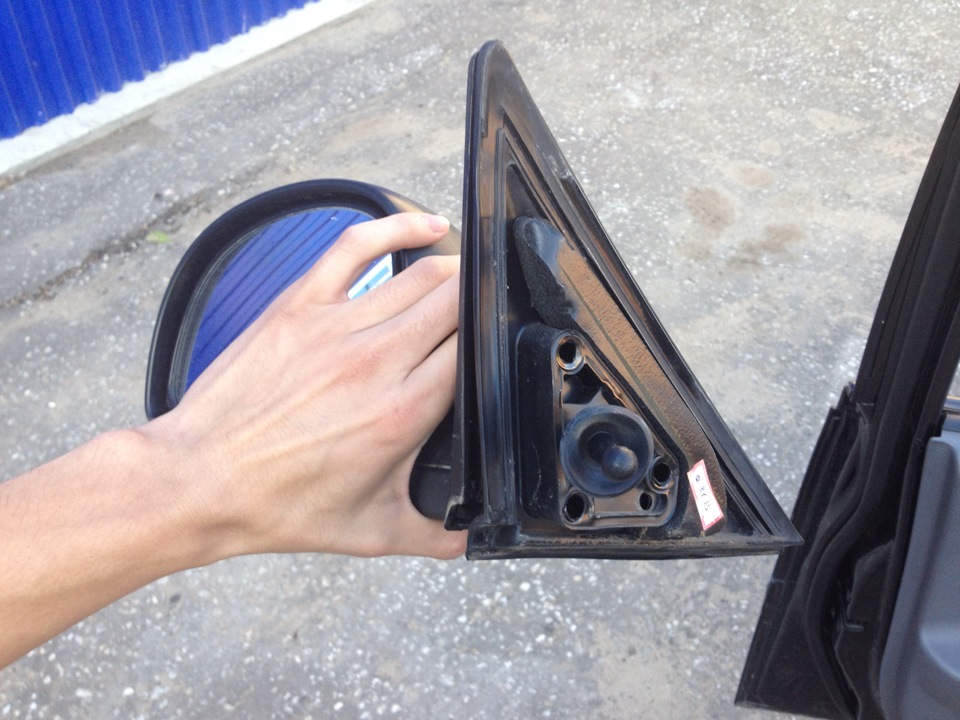

Откручиваем три болта крепления зеркала и вытягиваем его наружу.
Затем незамысловатыми движениями крепим электрозеркало вместо снятого механического на те же три болта. ))
Снимаем обшивку с пистонов (3шт вроде с края) и убираем ее куда подальше чтоб не мешалась. Её роль в этой машине закончена! ))
Далее меня сразу заинтересовал момент, куда же подсоединяются стандартные разъемы ЭСП и зеркал. Много форумов листал — кто-то паял куда-то, кто-то прокладывал новую проводку, и только на одном форуме нашел истинное описание. Проводка уже есть! Просто спрятана тщательно. ))

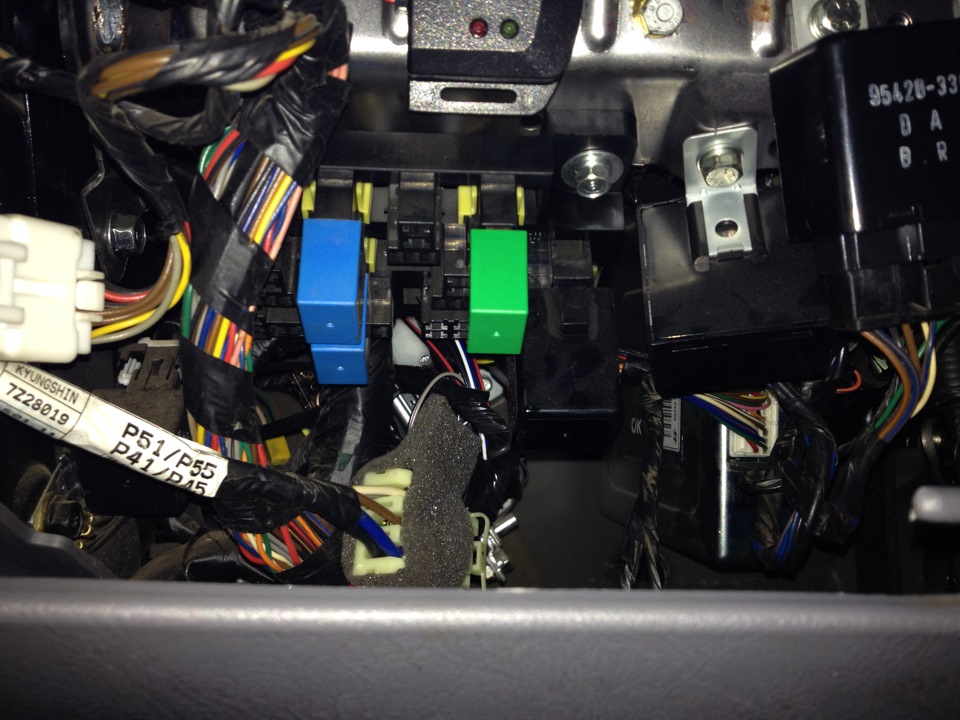

Нам потребуется снять пластиковую обшивку блока предохранителей.
За ней планка металлическая, к которой крепится сам блок предохранителей.
Но нас интересует то что находится за ним )) Открутив два болта и оторвав изоляцию я увидел нечто похожее на «БОЛТ на 20»!
Не успев разочароваться, пошарил рукой вверх и нащупал там заветные две фишки )) Ура! )

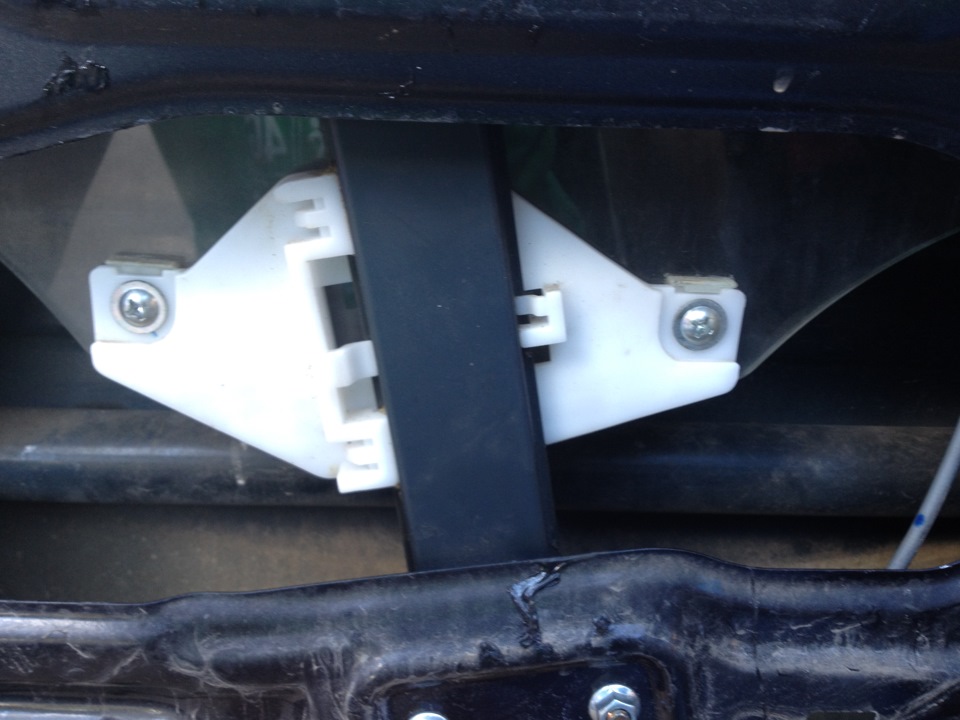

Следующий этап — снятие и замена механизма. Оторвал изоляцию (хотя язык назвать её таковой практически не поворачивается),
опустил стекло, открутил 6 гаек, открутил два самореза, вынул стекло из держателя, поднял стекло уже руками повыше, и, держа одной рукой стекло, второй рукой вынимал один механизм и вставлял другой. Зафиксировал 2-мя саморезами стекло
и приступил к самому интересному процессу — проводка )

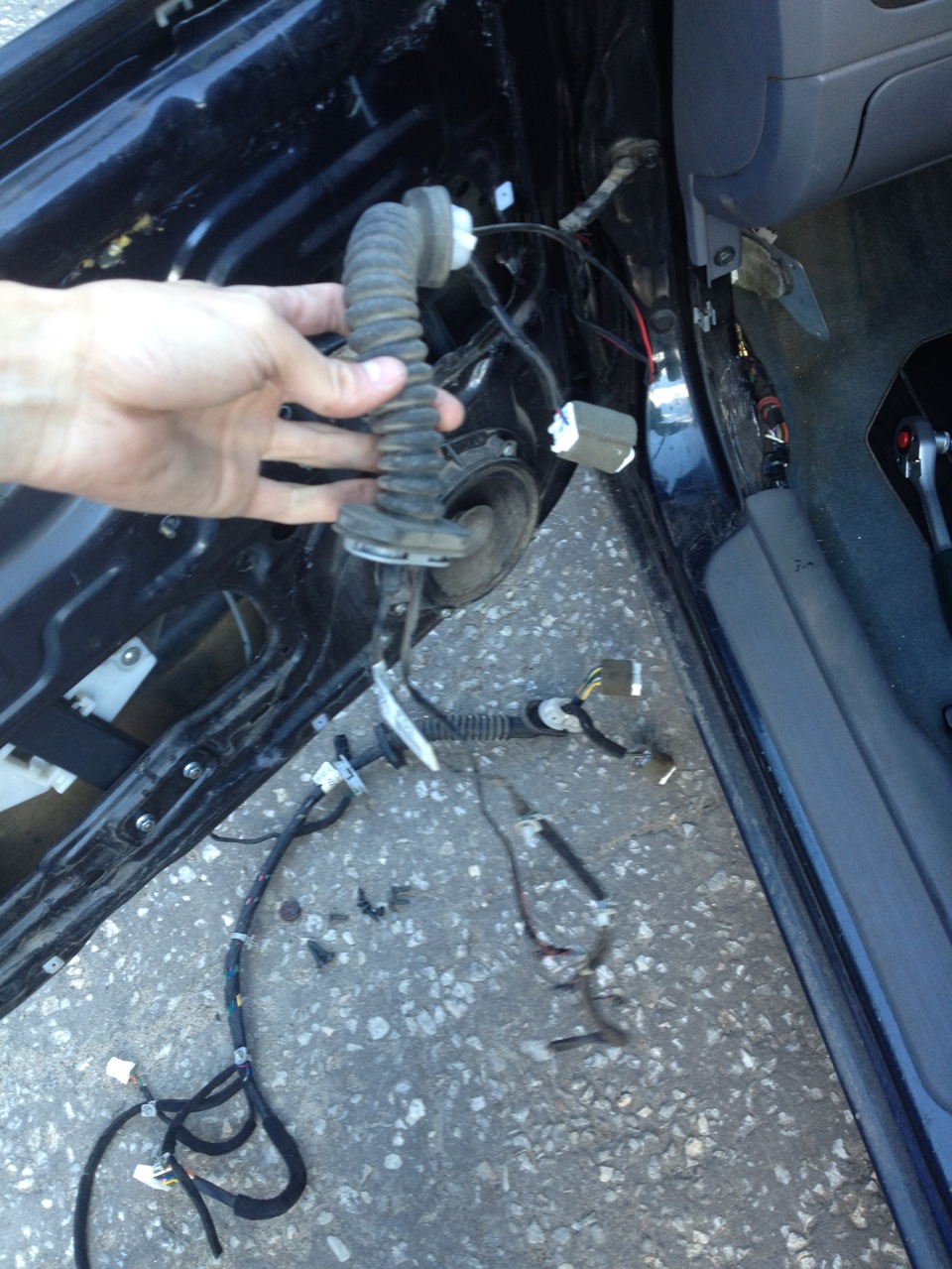

Так как проводов оч много на это ветке решил, что проще будет заменить все вместе с гофрой, благо она есть.
Снял старую гофру, предварительно отсоединив электропривод замка двери и динамик (фишка присутствует).
Дальше упорно пытался просунуть провод электропривода замка в гофру, минут через 10 просунул, еще немного поканаёбился с установкой новой гофры.
Фишки соединил, проводку положил по местам, соединил все что отсоединял, все сконнектил.
Обратную сборку проводил в обратном порядке, все встало на места, кроме …
— два самореза в ручке двери не попадают в отверстия;
— теперь нужны уголки на зеркала с салона без отверстий под ручки,
— при обратной сборке перепутал местами + и — на приводе замка двери (теперь когда на сигналку ставлю, замок водительской двери открывается)))
И в конце меня тоже ожидал epic fail ))
Когда собрал, зажигание повернул — зеркало пашет, а стекло нет (((( Думал все! Что-то неправильно собрал.
Потом в голову стукнуло, что должно быть наверняка реле стеклоподъемников. Гоу ту гугл — все верно. Такового у меня не было, время было уже почти 9. Погуглил еще как оно выглядит и вспомнил, что у меня в бардачке лежал, ждал своего часа реле передних ПТФ. Решено было попробовать хотя бы работает ли вообще (стекло-то надо было закрыть, открыто было почти на всю)))).
Погуглил где оно должно быть, вставил — Бинго! )
Итог:
почти 3 часа возни, одна дверь почти готова (надо будет + с — в одном месте поменять).
Сказать, что довольный как слон — ничего не сказать! )
Шумоизоляция передних дверей
Перед установкой акустики решил сделать полную шумоизоляцию, пока только двери.
Материалы:
Smartmat Favourite 2 мм — 6 листов 0.35м х 0.57м; (аналог stp silver)
STP Bimast Super — 1 лист 0.53м х 0.75м;
STP Акцент 10 ЛМ — 2 листа;
Smartmat Corrector 5мм — 2 листа; (аналог stp битопласт)
Уайт-спирит.
1). Снимаем обшивку, отдираем штатную пленку.
2). Протираем все от пыли (внутри двери дофига грязи), половину времени только отмывал))
3). Обезжириваем все и стираем антикор внизу, внутри двери уайт-спиритом.

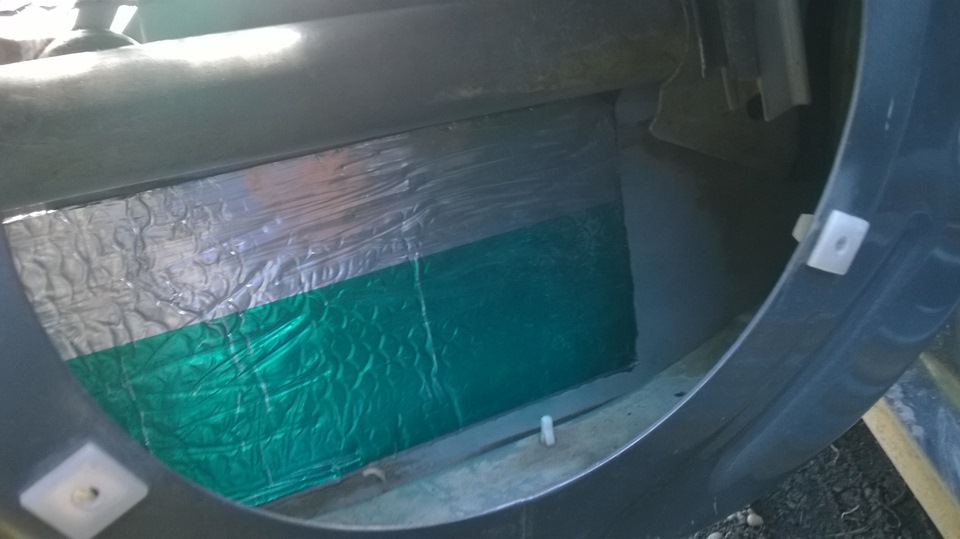

4). Начинаем приклеивать вибру на внешнюю сторону.
5) Начинаем заклеивать отверстия в двери виброй 2 мм,
Большие отверстия решил заклеивать бимастом, чтобы была жесткость.
В итоге оказалось, что зря все отверстия заклеил, потом протыкал отверстия для клипс обшивки и для внутренней ручки.
6) Следующим слоем клеим STP Акцент 10 ЛМ, на левой двери опять переборщил, слишком близко к краям обшивки, еле одел обшивку (надо будет потом подрезать), на правой двери акцентом поменьше обклеил.
7) Чистим протираем и обезжириваем обшивки дверей.
8) Облклеиваем виброй 2 мм

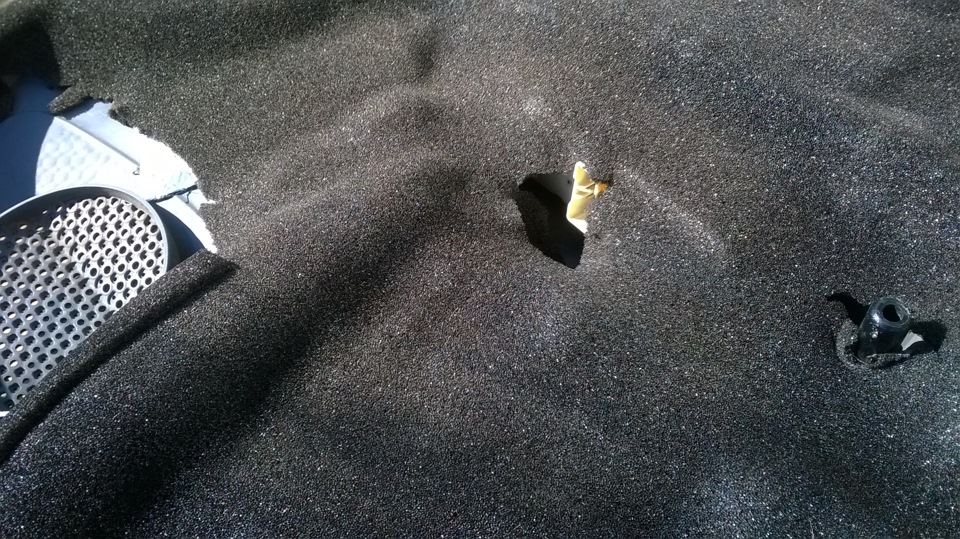

9) Вторым слоем клеим Smartmat Corrector 5мм (1 листа хватает на 1 обшивку, еще обрезки остаются).
10) Теперь все собираем обратно и радуемся =)
Делал шумку первый раз, поэтому много где косячил))
В целом получилось вродебы неплохо.
Эффетка мерседеса при закрытии дверей замечено не было)) звук при закрытии как обычно, а вот передняя штатная акустика зазвучала, появились басы и исчез дребезг.
Замена замка водительской двери.
Пополняю записи своими наблюдениями. Надеюсь они вам полезны) После видео кое что интересное)
Эффективность чистки и смазки конечно же была не бесполезной.Замок перестал замерзать зимой и я всегда попадал в машину. Но тут появилась другая проблема. Заключалась она в том что теперь я не мог нормально выйти из машины. Внутренняя ручка не открывала замок. Нашел все таки момент когда срабатывал замок на открытие.Ручку тянул до конца и чуть чуть на излом, толкал дверь и выходил. Единственное объяснение это выработка всех механизмов. А при капитальной смазке замка ход всех деталей увеличился. Просто не хватало теперь амплитуды движения тяги. Меня это быстро утомило)
Заказал новый замок. Номер 81310-25030.Цена в районе 1500. Этот замок под активатор!. Без активатора номер другой!
Здесь уже переустановлен активатор и пыльник
И заменил болтики которые крепят замок. С крестом меня немного не устраивали. Да и грани имели выработку. Номер болтиков под шестигранник 81477-1С010
Дальше по традиции тем кто любит видео. После видео небольшой ликбез.
Ничего не заметили?)) А так?
«Мобис»
Голограмма «мобиса» на замке от «иксоры». А на замке от «мобиса» их же голограммы просто нет. Как так?
Так же можно заметить что на упаковке от «мобиса» нет китайских символов. А вот от «иксоры» они есть.
Китайские символы на упаковках означают, что деталь упакована не на заводе, но официально. Там где нет китайских символов, то деталь считается заводской.
Конечно же я их распечатал и сравнил) Нифига нет отличий.Крутил, вертел. Нифига. Единственное отличие это цвет металла на железном кронштейне для активатора.
Из всего вышенаписанного можно сделать вывод. Смазка помогает, но не всегда. Детали можно заказывать и дешевле, НО в проверенных магазинах. Пока писал запись, редактировал и смотрел фото понял что я сравнивал замки и забрал себе замок с «мобиса»))))) Не специально)) Тот замок теперь на веки поселится в коробке на складе.
На этом все) Всем добра! Пока!
