как разобрать заднюю дверь лачетти хэтчбек
Chevrolet Lacetti manual
Chevrolet Lacetti Снятие обивки двери багажного отделения
Обивку снимаем для доступа к дополнительному сигналу торможения, внутренним секциям задних фонарей (хэтчбек) и замку двери.
Потянув на себя, снимаем верхнюю часть обивки, которая крепится четырьмя защелками.
Крестообразной отверткой отворачиваем саморез крепления левой части обивки.
Защитив лакокрасочное покрытие полоской тонкого картона, шлицевой отверткой поддеваем обивку в районе пистона.
Преодолевая сопротивление двух фиксаторов, снимаем левую боковую обивку.
Аналогично снимаем правую боковую обивку.
Крестообразной отверткой отворачиваем саморез крепления нижней части обивки.
Аналогично отворачиваем саморез с другой стороны двери.
Крестообразной отверткой отворачиваем два самореза крепления внутренней ручки двери багажного отделения.
Снимаем внутреннюю ручку.
Крестообразной отверткой выворачиваем фиксаторы четырех пистонов крепления нижней обивки двери.
Преодолевая сопротивление трех пистонов, снимаем обивку двери багажного отделения.
Устанавливаем обивку в обратной последовательности.
Для разборки потребуется отвертка крест ну и приспособа для снятия накладки, а так же минут пять свободнго времени.
1. Снятие накладки ручки двери.
Это в общем самое сложное и муторное в рзборке, для этого нужно оттягивая одной рукой накладку помогать помогать приспособой снять защелки, которыми та цепляется за основание ручки.
Я сначала отщелкнул первыми те которые внизу, потом ту которая рядом с пищалкой, далее две верхнии, ну а дальше как не тыркался снять последня шестую на вод. двери не получилось без потерь, обламал.
Получилось правда на пассажирской, для того чтобы не поломать последнюю защелку нужно открутить шуруп держащий основание ручки открытия двери, для этого нужно снячала снять пищалку, снимается легко, свободный ход самой ручки увеличиться, и различными манипуляциями движения право лево я смог таки вытащить накладку.
По крайней мере у меня получилось снять не поломав только таким образом.
3. Снятие обшивки.
Тут все просто, снизу по середине чем то тонким(ножом например) поддеваем обшивку и просовываем между обшивкой и каркасом ладонь, у меня получилось просто оттянув обшивку одной рукой просунуть вторую. Далее просто оттягиваем обшивку и просовываем ладонь снячала в сторону торпеды и снимаем клипсы до характерного щелчка, далее в другую.
После того как все клипсы отщелкнули тянем обшивку вверх со стороны замка, снимаем с кнопки блокировки двери, и дальше отключем разъемы, там их четыре (1-кнопки управления стеклоподемниками, 2-кнопка открытия багажника, 3-индикатор рядом с кнопкой блокировки). Повозиться пришлось со 2 и 3. Со 2 там просто так не снять, нужно маленькой отверточкй подкавырнуть в месте где замок.
Как снять обшивку двери Лачетти
Представляю полный фото отчет о том, как снять обшивку двери Шевроле Лачетти. А также напишу, как её снимать не нужно!
Обратил внимание, что очень много вопросов в интернете о снятии обшивки двери, а полного и понятного ответа нет. Вот решил сделать фото инструкцию по снятию обшивки двери, чтобы даже новичку было понятно и не осталось вопросов.
Почти во всех мануалах советуют начинать с демонтажа накладки ручки открывания двери, но при этом никто не показывает, как это сделать.
Ручка открывания двери Шевроле Лачетти
Только общие фразы, типа “аккуратно отвёрткой” или “осторожно, чтобы не сломать”! Больше, чем уверен, что они её всё-таки сломали сами! Это моё мнение. Поэтому, если Вы никогда не видели устройство этой накладки, тогда пока не трогайте её!
Обо всём по-порядку.
Как снять обшивку двери Лачетти самостоятельно
Снимаем руками декоративный уголок двери. Он держится на двух “держателях-пистонах”
Снимаем руками декоративный уголок двери Лачетти
Вот так выглядит без уголка
Вот сам демонтированный уголок
Декоративный уголок двери Лачетти
Если у Вас электрические стеклоподъёмники, тогда пропускайте этот пункт. Если механические, тогда нужно снять ручку стеклоподъёмника. Для этого находим паз в ручке
Снятие ручки стеклоподъёмника Шевроле Лачетти
и вставляем в него отвёртку, раздвигая кольцо и ручку между собой. Там увидите металлический стопор. Его необходимо извлечь. Для этих целей очень хорошо подходит вязальный крючок. Но можно и обычной отвёрточкой.
Снятие ручки стеклоподъёмника Шевроле Лачетти
Снятие ручки стеклоподъёмника Шевроле Лачетти
Сама ручка стеклоподъёмника Шевроле Лачетти
Откручиваем шуруп и снимаем ручку двери
Снятие ручки двери Лачетти
Если у Вас электрические стеклоподъёмники, тогда отключаем колодку проводов. Если механические, тогда просто убираем ручку в сторону
Снятие ручки двери Лачетти
Снятие ручки двери Лачетти
Откручиваем два шурупа снизу обшивки двери. Один справа…
Как снять обшивку двери Лачетти
Как снять обшивку двери Лачетти
Теперь наматываем на отвёртку или монтажку тряпку, чтобы ничего не поцарапать и просовываем её между дверью и обшивкой, отщелкивая держатели. Их пять штук. Вот где они находятся, чтобы примерно знать, где приложить усилие (показано на уже снятой обшивке)
Вот теперь можно приступить к демонтажу накладки ручки открывания двери. Для этого не фанатично отгибаем обшивку от двери и видим те хрупкие “ушки” накладки, которые любят ломаться (вид снизу)
Как снять накладку ручки открывания двери Шевроле Лачетти. Вид снизу.
Если снимать по моему способу и делать всё аккуратно, тогда сто процентов, что ни одно “ушко” накладки не сломается.
Для этого одной рукой, засунув её между обшивкой, отгибаем “ушки” накладки, а второй рукой, при помощи отвёртки, подтягиваем одновременно накладку наружу
Дочь пробегала рядом, поэтому попросил её сфотографировать папу за этим занятием, а то обе руки заняты)))
Как снять накладку ручки открывания двери Шевроле Лачетти
Рукой можно достать нижние и боковые “ушки”, а два верхних потом сами по себе практически соскочат.
Как видно, все ушки остались целы
Как снять накладку ручки открывания двери Лачетти
Осталось только, перемещая обшивку немного вверх, снять её с двери.
Вот и всё! Дальше делайте, что Вам нужно. Мне, например, необходимо было заменить динамик.
Замена кожуха проводки пятой двери.
Доброго дня, Друзья!
После покупки авто, по неопытности, проводя проводку для камеры заднего вида, нечаянно порвал резиновый кожух проводки, которая идёт в крышку багажника. Так и ездил до настоящего момента с порванным, а «рана» со временем становилась всё больше и больше!
Примерно пару месяцев назад я увидел запись у Александра- KutepbIch под названием: «Борьба с водой в багажнике, часть 1 замена резиновой гофры проводки багажника«. В ней Александр как раз упоминает про замену этого самого кожуха, при чём в подробностях!
Собрался с мыслями и решил, что пора и мне заменить этот кожух, тем более, теперь я знал, как это делается!
Заказал, через несколько дней кожух был у меня… Но катался у меня в машине ещё недели две…
И вот, наконец-то дождался тёплых выходных, и сегодня на даче приступил к замене:

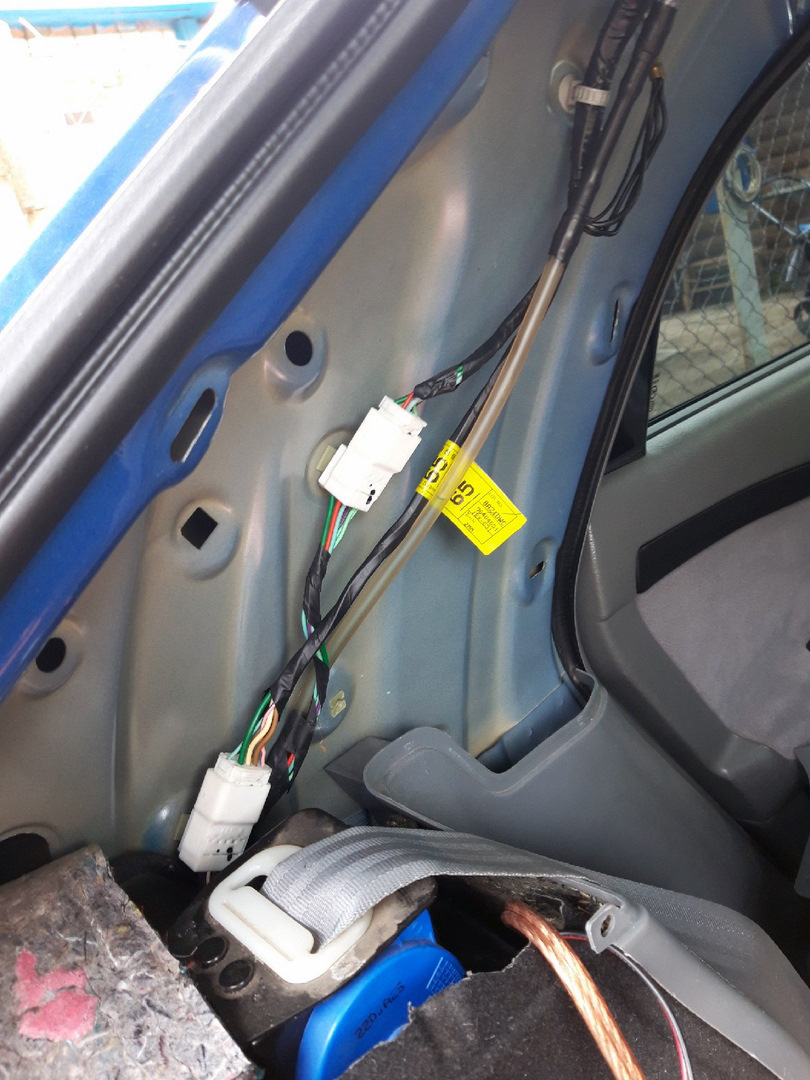

— чтобы заменить кожух, нужно разобрать обшивку салона левой задней стойки, отсоединить две фишки, шланг омывайки заднего стекла и открутить болт клеммы массы.

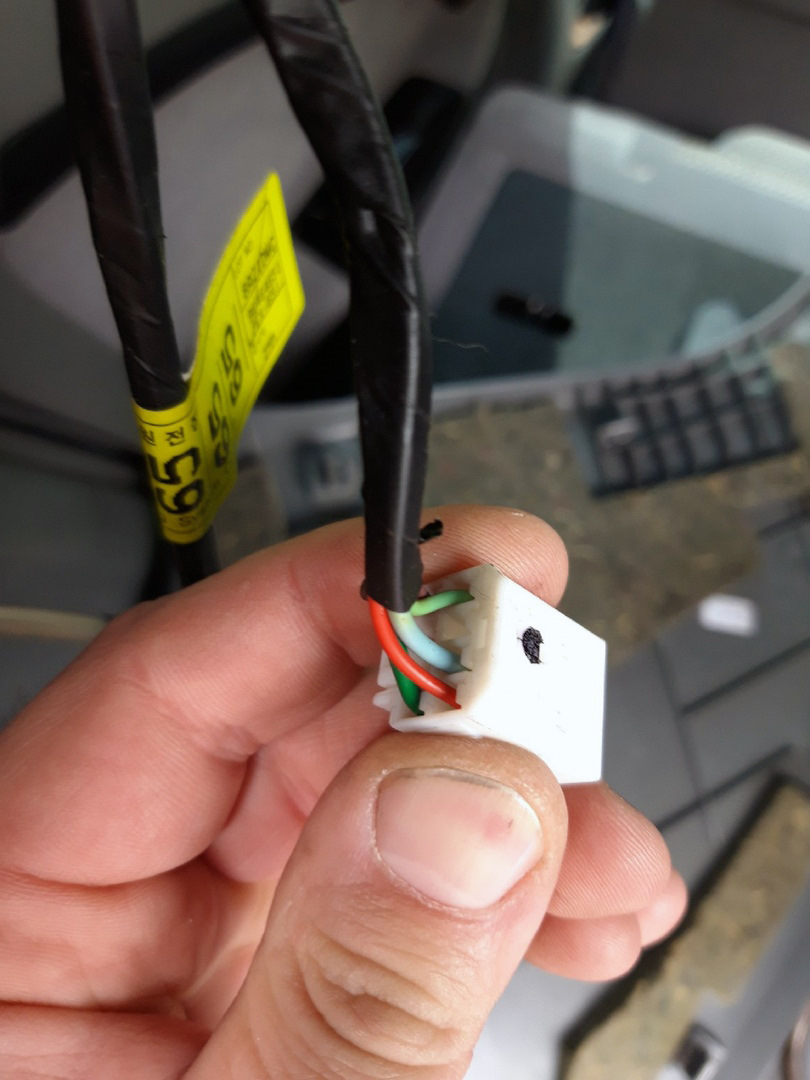

Чтобы вынуть проводку через кожух, нужно «избавиться» от фишек. Для того, чтобы потом не «намудрить» при сборке, куда какой провод идёт — я сфоткал фишки:
Перед тем, как вытащить пины из фишки, нужно извлечь фиксатор.

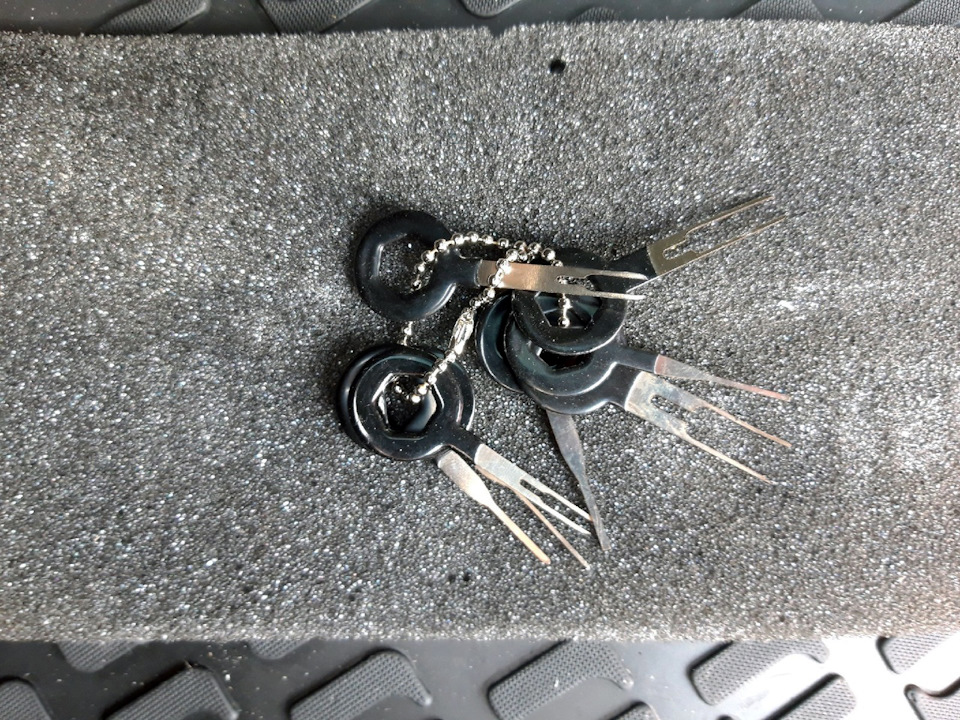

Для извлечения пинов использовал вот такой китайский наборчик (очень удобный, кстати):
В итоге получилась вот так:
После вытащил проводку из кузова и извлёк старый кожух… Перед тем, как поставить новый кожух, решил проверить целостность проводки — как известно, хэтчбеки страдают болезнью изломом проводки пятой двери.

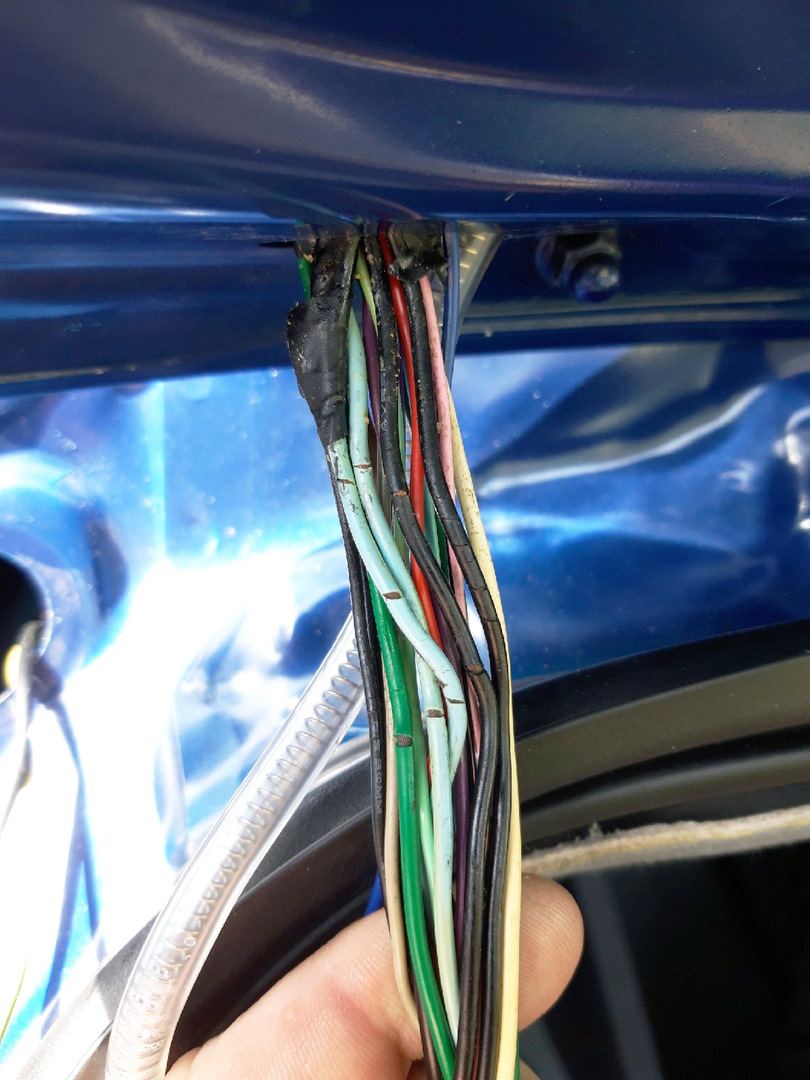

Размотал изоленту и увидел несколько проводов с потрескавшейся изоляцией…
Повреждённые провода обмотал изолентой…
… после собрал все фишки в обратном порядке:

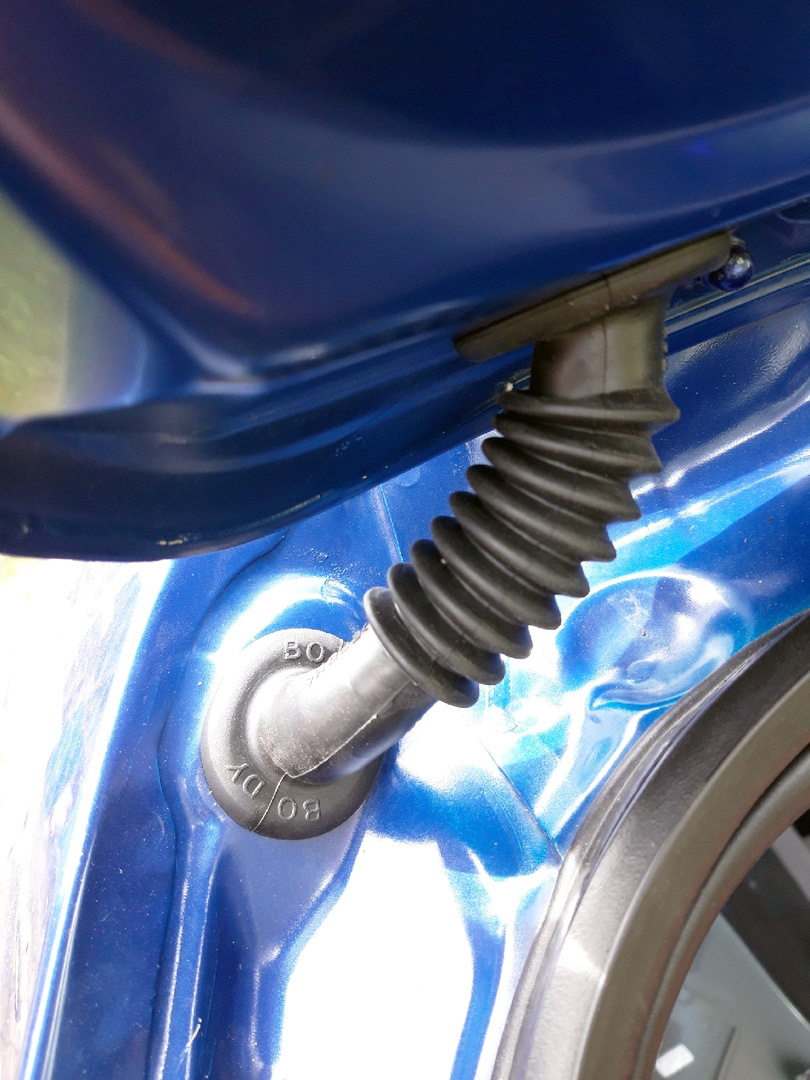

И новый кожух занял своё законное место:
Запчасти
Chevrolet Lacetti 5D 2008, двигатель бензиновый 1.4 л., 95 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Chevrolet Lacetti, 2011
Chevrolet Lacetti, 2008
Chevrolet Lacetti, 2010
Chevrolet Lacetti, 2006
Комментарии 36
Подскажи пожалуйста, как вытащить сам контакт из клеммы? фиксатор я снял, а вот контакт вытащить не получилось(
иголкой, или шилом… или как у меня на фото инструмент с Китая. )))
просто на сам контакт нажать или какой то фиксатор самой клеммы отжать? просто сколько смотрел- не понял как снять
на клемме небольшой язычок есть, его нужно прижать.
со стороны где провод идет? или со стороны где ответная часть разъема?
блин, уже не помню… посмотри на фишку, по ней видно же!
лан, буду экспериментировать) спасибо)
если не горит, в выхи приезжай, сделаем!
Спасиб) на этих только не получится( я чуть позже напишу, когда чуть свободнее буду)
На днях менял шланг омывателя и по неосторожности порвал эту гофру. К сожалению в Украине на сегодняшний день невозможно купить такую… Все магазины говорят, что снята с производства и её нигде нет. Может кто в курсе и какой-то приблизительный аналог подходящий есть с другого авто? Может кто уже эксперементировал?
у нас они спокойно продаются, могу отправить почтой! )))
скорее исправление ошибок )))
в нексии стоит в задних дверях такая же резинка, только ее артикула для нексии нигда нет) спасибо тебе за артикул)
да, к чему я про нексию?) да к тому что в нексии в задних дверях таже проблема — перебивает изоляцию на проводах и сами провода ну и со всеми вытекающими (короткие замыкания и тд), я пришел к выводу что проблема в язычке (на этой резинке) к которому фигсируется проводка, он тупо не дает ей перемещаться нормально и провода выгибаются изза этого. я сейчас на нексии собираю в оплетку змеиная кожа (нейлоновая), думаю в ней несмотря на фиксацию к язычку, провода будут свободно двигаться и не перегибаться
Двери Chevrolet Лачетти: как снять, замена
Сhevrolet lacetti — как разобрать дверь. Снимаем ручки дверей и обшивку.
Ремонтируем авто сами ( обшивка двери Chevrolet Lacetti )
Снятие обшивки и внешней ручки передней двери шевроле лачетти
Разборка двери шевроле лачетти
Как снять карту (обшивку) двери Лачетти Седан
Как быстро снять обшивку двери автомобиля ШЕВРОЛЕ ЛАЧЕТТИ!
Снятие обшивки и внешней ручки задней двери шевроле лачетти
Снятие обшивки двери Шевроле Лачетти
провисла дверь как быстро починить своими силами бесплатно и быстро
Как открыть Chevrolet Lacetti (Шевроле Лачетти) без ключа
Ремонтируем авто сами ( обшивка двери Chevrolet Lacetti )
Как снять карту (обшивку) двери Лачетти Седан
Сhevrolet lacetti — как разобрать дверь. Снимаем ручки дверей и обшивку.
Снятие обшивки и внешней ручки задней двери шевроле лачетти
Снятие обшивки и внешней ручки передней двери шевроле лачетти
Как быстро снять обшивку двери автомобиля ШЕВРОЛЕ ЛАЧЕТТИ!
Снятие обшивки двери Шевроле Лачетти
Разборка двери шевроле лачетти
Как снять дверные обшивки карты с шевроле круз саня марк перед зад
Как разобрать боковую стойку Chevrolet Cruze
Как снять обшивку двери шевроле лачетти
Снятие обшивки дверей хетчбека.
Подопытные: Chevrolet Lacetti, хетчбек
Добавлены еще несколько фото разных авторов
Прежде всего, необходимо снять обрамление ручки открывания двери. Необходимо терпение и немного сноровки. Иначе эту «бестию» можно легко заставить себя «поменять» (сломать и купить новую). Я начинаю с защелок, которые находятся непосредственно над ручкой: сначала верхнюю, затем нижнюю. Постепенно перехожу к остальным…
И приобретает она вот такой вид. Одна защелка была отломана мною для установки «пищалки», уж очень она мне мешала.
Затем необходимо выкрутить три нижних винта (самореза) и клипсу. Фото №1 и №3
Да, и чуть не забыл. Необходимо снять декоративную накладку возле зеркала. У меня нет электропривода, поэтому все немножко проще: нет проводки…( DUK
: с проводкой проблем еще меньше: снимается накладка и разъединяется разъем. Не надо даже «стаскивать» накладку с «джойстика»). Подцепив аккуратно от стекла и снизу возле лепестка эта накладка легко снимается, если потянуть ее перпендикулярно двери. Фото №1
Вот так она выглядит «с обратной стороны». Она имеет две клипсы и небольшие зацепы. Фотография немного неудачна: не видно этих зацепов. Фото №4.
И то, что остается от двери на фото №5
Остается выкрутить один винт-саморез в пепельнице-ручке…Фото №6
И начиная снизу вверх «отрывать» клипсы от двери… Последним действием необходимо приподнять вверх панель, что бы вывести ее из-за рамки стекла…Фото №7
При снятии накладки необходимо отключить проводку на кнопки стеклоподъемников, светодиод иммобилизатора и, если это седан, еще и кнопочек там разных.
Внутри у меня дверь белая, прошу не пугаться это виброизоляция. Фото №8
В провинции тяжело с модными материалами вот и пришли на помощь друзья строители. Это материал – Герлен. В принципе, неплохая вещь и дешево. А сейчас внутренность черная: залита Кордоном и мовилем с головы до пят. Окна закрыты материалом, что-то вроде Сплена, но немного дешевле, толщина 8 мм. Акустику установил сам, пришлось повыпиливать немного лобзиком акустические стаканы. Новые лопухи местами крепления совпадали, но по диаметру каркаса были великоваты. Однако 20 минут работы лобзиком решили все проблемы. Лишь только «пищалки» еле влезали на штатные места. Пришлось, как говорил ранее поломать защелку рамки ручки двери и закрепить их на Герлене. Пусть не красиво внутри, но вполне функционально снаружи. Сама панель выглядит изнутри вот так. Фото №9.
Ранее пенопласт был больше, но я срезал кусок пенопласта, который мешал закрыть выштампованное окно звукоизолирующим кусочком.
Сборка осуществляется очень легко в обратной последовательности.
Задняя дверь разбирается точно также как и передняя. Необходимо начать снятие с рамки ручки открывания двери — фото №10.
Затем необходимо снять ручку механического стеклоподъемника, а если он у кого-то электрический, то не забыть при снятии панели откинуть клемку с выключателя. У кого же как у меня механика, то на Фото №11 и Фото №12 можно увидеть сие безобразие.
Снимается ручка просто, но надо проявить немного сноровки. Я проминаю слегка обшивку, отвожу пластиковую шайбу и отверткой выталкиваю стальную защелку.
Последовательность действий
Чтобы качественно выполнить демонтаж и ничего не сломать, важно строго придерживаться определенной последовательности работ. Снятие обшивки водительской двери Лачетти по шагам:
На СТО используют специальный инструмент, клипсодер. Покупать его специально для демонтажа панели нецелесообразно. Поддеть панель можно твердой пластиковой планкой или деревянным клином.
После демонтажа можно приступать к замене, ремонту замка или привода замка закрывания дверей, механизма стеклоподъемника, проводить установку динамиков и т.д.
В большинстве случаев водители проводят разборку, перетяжку или тюнинг дверной карты. Инструменты, материалы, необходимые для самостоятельного ремонта:
Материалами служат: велюр, алькантара, замш искусственный, заменитель кожи, натуральная кожа. В качестве подложки рекомендуется использовать поролон толщиной от трех до шести миллиметров. Алгоритм работ для перетяжки дверной обшивки:
Если меняется поролоновая подложка, ее вырезают и наклеивают на дверную карту.На заключительном этапе в дверной карте прорезают необходимые штатные отверстия для монтажа динамика акустической системы, ручек, подлокотников.
Chevrolet Lacetti manual
Chevrolet Lacetti Снятие обивки передней двери
Работу проводим при замене стеклоподъемника, стекла, внутреннего замка двери, цилиндрового механизма замка, наружной и внутренней ручек двери.
Работа показана на двери водителя автомобиля с кузовом хэтчбек. Обивка правой передней двери снимается аналогично. Снимаем облицовку наружного зеркала заднего вида (см. Снятие наружного зеркала заднего вида).
Подложив под отвертку тонкий картон, поддеваем декоративную рамку внутренней ручки двери и немного отводим заднюю часть рамки от обивки.
Поддеваем рамку еще в одном месте и, преодолевая сопротивление фиксаторов
Вытягиваем из полости разъем жгута проводов высокочастотного динамика и, разъединив части колодки, снимаем декоративную рамку.
В нише подлокотника крестообразной отверткой отворачиваем саморез крепления блока переключателей электростеклоподъёмников
и вынимаем блок из отверстия в подлокотнике.
Нажав на фиксатор, отсоединяем колодку жгута проводов от блока переключателей.
Крестообразной отверткой отворачиваем три самореза нижнего крепления обивки двери.
Крестообразной отверткой выворачиваем фиксатор пистона крепления обивки двери.
Отделяем обивку двери от внутренней панели, преодолевая сопротивление трех пистонов.
Отсоединяем разъем сигнализатора системы иммобилайзера.
Снимаем обивку двери
Расположение пистонов с внутренней стороны обивки передней двери.
Крестообразной отверткой отворачиваем два самореза крепления кронштейна блока переключателей и снимаем его.
Осторожно отклеиваем влагозащитную пленку.
Вид двери со снятыми обивкой и влагозащитной пленкой. При сборке аккуратно приклеиваем влагозащитную пленку. Поврежденные пистоны заменяем новыми. Устанавливаем обивку передней двери в обратной последовательности.
Что представляет дверная обшивка ее назначение
Дверная облицовка (дверная карта) автомобиля Chevrolet Lacetti представляет собой панель, которая крепится к внутреннему металлическому каркасу двери. Основное ее назначение – закрыть металлическую основу и все внутренние компоненты. Такие, как механизмы привода замков закрывания, стеклоподъемников, электропроводка др. В этом случае обшивка играет роль декоративной накладки.
В первых Лачетти в кузове хэтчбек дверные карты изготавливались из плотного влагоустойчивого картона, обшивались натуральной или искусственной кожей, текстилем. В настоящее время они изготавливаются из формового пластика, покрытого сверху полиуретаном, к которому приклеивается кожа или другие декоративные материалы.
Как снять обшивку двери шевроле лачетти
Это профильный подфорум. Флуд строго запрещен!
Уважаемые посетители раздела FAQ!
Все темы из FAQ перенесены в специальный раздел сайта
https://lacetti.com.ua/faq/ Все темы разложены по рубрикам! Приветствуется комментирование материала.
Если Вы хотите дополнить или разместить новый материал в FAQ — просьба обращаться в личку Администрации
Группа: Новички Сообщений: 33 Регистрация: 19.1.2008
Мой автомобиль:lacetti SE 1,6 2005
Группа: Глобальные модераторы Сообщений: 16 476 Регистрация: 20.4.2007 Из: Город сказка, город мечта Реальное имя: Дима
Мой автомобиль:Маленький диванчик Клубная карта №386
действует до 01.02.2010
1. Внизу двери есть 3 болтика, откручиваем. 2. Ручку закрывания двери разединяем на 2 половинки (снимаем верхнюю), для этого с передней стороны ручки (чтобы было не видно если слегка подпортишь) в прорезь вставляем плоскую отвертку и разъединяем. (там даже специальные места под это дело есть где шов пошире) 3. В ручке еще 2 самореза. 4. дальше отщелкиваем клипсы (они побокам двери по 2 или 3 штуки) для этого засовываем пальцы под обшивку и тянем ее на себя пока не услышим КЛАЦ. это отщелкнулась защелка. 5. Теперь нужно акуратно снять пластмассовую коемочку вокруг ручки открывания замка двери (хромированной). Тут есть 2 спопоба: 5.1. Так мне делали на СТО. Просто сильно тянут за обшивку, эта рамочка изгибается и отлетает. Так мне сломали 2 защелки (их там. 7 или 6 не помню точно, 2 сверху 2 снизу и одна впереди одна сзади кажется) 5.2. Акуратно подсовываем тоненькую отверточку в щель между пластиковой рамочкой и тем пластиком, что внутри (там где пальцы залазят когда тянешь за ручку). Отвертку подсовывать нужно с внутренней стороны рамочки а не с наружней. так на пальцах описать очень трудно, но снимается она просто. Не боясь пхуешь отвертку поддеваешь, тянешь, страшного ничего не отломается. 6. Дальше опускаем окно (так будет проще снимать обшивку) 7. Поднимаем задницу обшивки вверх, чтобы выташить из отверстия питюнчик, замыкающий двери. 8. После того как питюнчик оказался под обшивкой (естественно при этом держим ее в приподнятом положении) тянем обшивку на себя вытягивая ее из под косынки/уголка, где зеркало. 9. Вытянув (там тянуть сантиметров 10) акуратно ее придерживаем, поднимаем окно (если это понадобится, а я думаю понадобится) и отщелкиваем провод от кнопки стеклоподъемника (там разьем папа/мама с защелкой, снимается не трудно но жестко главное — не бояться) ВСЕ.
Обшивка двери. Снять обшивку двери Шевроле Лачетти
Как снять обшивку передней двери на Шевроле Лачетти седан видео
Как снять обшивку дверей Шевроле Лачетти хетчбек Обратите внимание! При снятии накладки необходимо отключить разъемы проводки стеклоподъемников, светодиодов и кнопок управления.
Инструкция по снятию обшивки задней двери Шевроле Лачетти По большому счеты, снятие обшивки задней двери Шевроле Лачетти, ничем не отличается от предыдущего описания. Также начинаем разборку с ручки открывания дверей.
Если у вас как снять обшивку двери на лачетти шевроле стеклоподъемник — снимем ручку привода, если электрический — отключаем при снятии панели разъем питания электрического стеклоподъемника. Как снять обшивку дверей Шевроле Лачетти хетчбек Снимается ручка не трудно, главное знать, как это делается. Снятие накладки ручки двери.
Как снять обшивку дверей Шевроле Лачетти (хетчбек)
Это в общем самое сложное и муторное в рзборке, для этого нужно оттягивая одной рукой накладку помогать помогать приспособой снять защелки, которыми та цепляется за основание ручки. Я сначала отщелкнул первыми те которые внизу, потом ту которая рядом с пищалкой, далее две верхнии, ну а дальше как не тыркался снять последня шестую на вод.
Как снять обшивку дверей Шевроле Лачетти (хетчбек)
Поводов для снятия обшивки дверей Шевроле Лачетти может быть несколько — ремонт замка, ремонт стеклоподъемника, установка динамиков и т.д. Процедура снятия довольно щепетильная, поэтому все работы нужно выполнять с особой осторожностью, так как легко можно сломать ту или иную деталь.
Инструкция по снятию обшивки передней двери Шевроле Лачетти
Обратите внимание! При снятии накладки необходимо отключить разъемы проводки стеклоподъемников, светодиодов и кнопок управления.
Инструкция по снятию обшивки задней двери Шевроле Лачетти
Демонтаж
В результате долгой, часто не очень аккуратной эксплуатации автомобиля, облицовка стирается, приобретает непривлекательный вид. Салон машины выглядит с ней неопрятно. Недостаток можно исправить, заменив дверную карту на новую или сделав ее перетяжку, то есть обклеив ее новыми декоративными материалами. Обычно используется натуральная или искусственная кожа, алькантара, велюр, искусственный замш. Это основная причина, почему приходится демонтировать обшивку.
Кроме варианта с тюнингом салона внешнюю панель снимают в случаях:
