Свободные и связанные электрические заряды, токи проводимости и смещения

В зависимости от способности перемещаться в электрическом поле заряды могут быть разделены на две большие группы. Заряды первой группы характеризуются возможностью неограниченного перемещения в электрическом поле и поэтому называются свободными зарядами. Вторая группа зарядов не имеет этой возможности, их перемещение ограничивается структурой атома, молекулы, кристалла или неоднородностью строения вещества. Эти заряды называются связанными.

Разделение на свободные и связанные заряды не всегда зависит только от физической природы рассматриваемых частиц. Заряды, являющиеся свободными в однородной среде, могут оказаться связанными при образовании композиций, состоящих из различных материалов.

Свободные электроны и ионы вещества под действием электрического поля перемещаются от одного электрода к другому, образуя ток проводимости.

Связанные электрические заряды под действием электрического поля имеют возможность перемешаться только в некоторых, часто очень ограниченных, пределах. Этот процесс перемещения, называемый поляризацией, характеризуется вектором поляризации, и существенно зависит от физических связей между зарядами. При поляризации смещаются заряды под действием электрического поля и появляется ток смещения.

Диэлектрик содержит равное количество положительных и отрицательных связанных между собой зарядов, и влияние внешнего электрического поля сказывается на взаимном смещении центров положительных и отрицательных зарядов и в появлении электрических моментов пар разноименных зарядов — дипольных моментов. В однородном поле вектор поляризации представляет собой среднее значение суммарного дипольного момента единицы объема. Поляризации диэлектрика зависит от напряженности электрического поля.

Явление поляризации диэлектриков и появления тока смещения в промышленности используется при высокочастотном нагреве диэлектриков (например, сушка древесины, картона, нагрев в пищевой промышленности) и полупроводников.

Нагреваемый материал помещается между пластинами конденсатора, к которым подведено напряжение высокой частоты. Токи проводимости и смещения, возникающие в материале, помещенном в электрическом поле высокой частоты, вызывают выделение тепла в материале и его нагрев. Этот вид нагрева называется диэлектрическим нагревом.

Процесс сушки влажных материалов, т. е. удаление из них влаги, может происходить за счет двух явлений: непосредственного испарения влаги внутри материала и выхода ее в виде пара и перемещения влаги в жидкой фазе из внутренних областей к поверхности. Наличие электрического поля в материале оказывает существенное влияние на испарение и перемещение влаги, позволяя значительно интенсифицировать процесс сушки.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Источник

Свободные и связанные заряды

Определение свободных и связанных зарядов

Свободными называют заряды, которые могут под воздействием электрического поля перемещаться за значительные расстояния.

Свободными являются электроны в проводниках, ионы в газах, заряды на поверхности диэлектрика, которые попали на него снаружи, нарушающие нейтральность этих веществ.

Заряды, которые входят в состав нейтральных молекул диэлектриков, ионы, закрепленные в узлах кристаллических решеток у положений своего равновесия, являются связанными зарядами.

Проводники и свободные заряды в них

Проводником называют вещества, в которых свободные заряды могут двигаться по всему объему.

Проводниками являются металлы, щелочи, кислоты, солевые растворы и т.д.

Условие отсутствие электростатического поля внутри проводника ведет к тому, что заряды распределяются только на поверхности проводника.

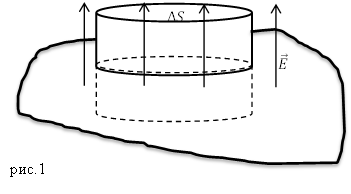

Формула (1) дает напряжённость полного электростатического поля, которое существует около поверхности проводника, независимо от того, создается ли это поле только самим проводником, несущим заряд или еще другими зарядами.

Диэлектрики и связанные заряды в них

Диэлектриками называют вещества, которые в обычном состоянии содержат только связанные заряды. Примерами диэлектриков являются: дистиллированная вода, масла, стекло, фарфор и т.д.

Примеры задач с решением

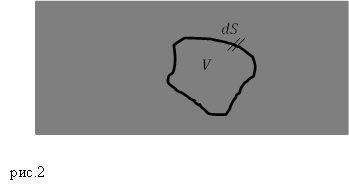

Решение. Рассмотрим произвольную замкнутую поверхность, которая выделяет некоторый объем внутри проводника ($V$) (рис.2).

Во всех точках этой поверхности напряженность электрического поля равна нулю:

Это означает, что поток напряженности через данную поверхность равен нулю:

Из выражений (1.2) и (1.3) следует, что полный заряд в выделенном объеме, ограниченном рассматриваемой поверхностью равен нулю:

Так как мы выбирали поверхность произвольно, то результат можно применить к любому участку внутри проводника до его поверхности.

Ответ. Мы получили, что у проводника избыточный заряд распределен по его поверхности.

Задание. От чего зависит плотность распределения заряда на поверхности проводника?

Напряженность поля, которое создает заряженный шар, около его поверхности равна:

Принимая во внимание (2.1), имеем:

Учитывая (2.4) и (2.1), получаем:

Какой сложной не была бы форма проводника, потенциал проводящего тела во всех точках одинаков. Значит, поверхностная плотность заряда будет больше там, где меньше R, то есть, где кривизна поверхности больше. В этих же местах будет больше напряженность электрического поля.

Источник

Свободные и связанные заряды

Когда рассматриваются диэлектрики в электростатических полях, следует различать два вида электрических зарядов: свободные и связанные.

Свободные заряды – это заряды, перемещающиеся под действием поля на существенные расстояния.

Например, электроны в проводниках, ионы в газах и заряды, привносимые извне на поверхность диэлектриков, которые нарушают их (диэлектриков) нейтральность. Заряды, входящие в состав нейтральных, в целом, молекул диэлектриков, так же, как ионы, закрепленные в кристаллических решетках твердых диэлектриков около положений равновесия, получили название связанных зарядов.

Поверхностная плотность зарядов

Формула потенциала электростатического поля в диэлектрике φ запишется как:

Можно сделать вывод, что из ( 1 ) и ( 3 ) получим:

При использовании теоремы Остроградского-Гаусса с некоторыми формулами векторного анализа имеем совсем иной вид уравнения ( 4 ) :

Плотность связанных зарядов

Функция φ вида ( 7 ) будет решением уравнения:

Выражение ( 10 ) называют основным дифференциальным уравнением электростатического поля в любой произвольной среде.

Для получения полной системы уравнений электростатики, нужно использовать формулу ( 10 ) с определением, связывающим векторы напряженности электрического поля с векторами поляризации.

Зависимость P → E → представится как:

Если имеется внешнее электрическое поле, вещество становится источником поля, значит, поле изменяется.

Решение

Если при имеющихся обкладках конденсатора находится вакуум, то напряженность поля, создаваемого заряженными обкладками, запишется как:

Так как известна связь напряженности поля и вектора поляризации для изотропного диэлектрика, то

На основании выше сказанного зафиксируем, что напряженность поля в конденсаторе с диэлектриком запишется как:

Источник

Свободные и связанные заряды

Вы будете перенаправлены на Автор24

Что такое свободные и связанные заряды

Когда мы рассматриваем диэлектрики в электростатических полях необходимо различать два вида электрических зарядов: свободные и связанные.

Свободными зарядами надо считать заряды, которые могут под действием поля перемещаться на существенные расстояния, как например, электроны в проводниках, ионы в газах и заряды, привнесенные извне на поверхность диэлектриков, которые нарушают их (диэлектриков) нейтральность. Заряды, которые входят в состав нейтральных, в целом, молекул диэлектриков, так же, как и ионы, которые закреплены в кристаллических решетках твердых диэлектриков около положений равновесия, называют связанными зарядами.

Из уравнений (1) и (3) следует, что:

Плотность связанных зарядов

\[\overrightarrow=-\nabla \varphi \ \to div\overrightarrow=-<\nabla >^2\varphi (8)\]

и учитывая (6), можно записать, что:

\[div\overrightarrow<(E>+4\pi \overrightarrow

)=4\pi \rho \ \left(10\right).\]

Для того, чтобы получить полную систему уравнений электростатики к уравнению (10), необходимо добавить выражение, связывающее векторы напряженности электрического поля и вектор поляризации.

Итак, при наличии внешнего электрического поля вещество само становится источником поля, следовательно, поле изменяется.

Если между обкладками конденсатора вакуум, то напряженность поля, которое создают заряженные обкладки, равно:

Так как диэлектрик поляризуется, напряженность поля уменьшается. Так как диэлектрик считаем однородным, поле, которое создается в плоском конденсаторе, также можно считать однородным, делаем вывод о том, что поляризованность диэлектрика однородна, то есть объемные связанные заряды отсутствуют ($<\rho >_=0$). Имеем только поверхностные заряды плотность которых ($<\sigma >_$):

Зная связь напряженности поля и вектора поляризации для изотропного диэлектрика:

На этом основании запишем, что напряженность поля в конденсаторе при наличии диэлектрика равна:

Источник

Свободные и связанные заряды. Поляризация вещества

Свободными зарядами называют заряды, которые под воздействием сил поля могут свободно перемещаться в веществе, их перемещение не ограничивается внутримолекулярными силами.

Под связанными зарядами принято понимать электрические заряды, входящие в состав вещества и удерживаемые в определенных положениях внутримолекулярными силами. Такие заряды «связаны» с данным веществом, неотделимы от него. Сумма положительных связанных зарядов равна сумме отрицательных связанных зарядов.

Если какое-либо диэлектрическое тело поместить в электрическое поле, то оно поляризуется.

Под поляризацией понимают упорядоченное изменение расположения связанных зарядов в теле, вызванное электрическим полем. Это изменение расположения проявляется в том, что отрицательные связанные заряды в теле переместятся в направлении более высокого потенциала, а положительные связанные заряды переместятся в сторону более низкого потенциала. Заряды сместятся настолько, что силы воздействия электрического поля на связанные заряды уравновесятся внутримолекулярными силами. В результате поляриза­ции на поверхности вещества как бы обнажаются связанные заряды.

Вектор поляризации

Электрическим моментом двух равных по величине и противоположных по знаку зарядов, находящихся друг от друга на расстоянии l (диполя), называют произведение ql. Это векторная величина, направленная от заряда -q к заряду +q (рис. 11.6, а).

Рис. 11.6. К вопросу поляризации вещества: а) – электрический диполь, б) – электрический момент суммы диполей, в) – расположение связанных зарядов в диэлектрике.

В поляризованном веществе молекулы в электрическом отношении представляют собой диполи. Под действием внешнего электрического поля диполи стремятся ориентироваться в пространстве таким образом, чтобы электрический момент их был направлен параллельно вектору напряженности электрического поля. Практический интерес представляет электрический момент не одной молекулы, не одной пары зарядов, а суммы диполей, находящихся в единице объема вещества.

Электрический момент суммы диполей, находящихся в единице объема вещества, называют вектором поляризации и обозначают буквой

. (11.12)

Для большинства диэлектриков Р пропорционален напряженности электрического поля Е. Коэффициент пропорциональности между ними обозначают обычно через k и называют электрической восприимчивостью

. (11.13)

Все диэлектрики в отношении происходящих в них процессов при поляризации могут быть разбиты на 2 группы.

В первую группу входят диэлектрики, молекулы которых при отсутствии внешнего электрического поля электрически нейтральны, т.е. в них центры действия положительных и отрицательных зарядов совпадают. К числу таких диэлектриков относятся водород, азот, парафин, слюда и др.

Поляризация в диэлектриках первой группы состоит в том, что под действием внешнего электрического поля центр действия положительного заряда молекулы сместится по внешнему полю, а центр действия отрицательных зарядов сместится против поля. В результате молекула становится диполем. Это смещение зарядов молекулы пропорционально величине напряженности внешнего поля. Смещению противодействуют внутримолекулярные силы.

Во вторую группу диэлектриков входят диэлектрики, молекулы которых при отсутствии внешнего электрического поля представляют собой диполи. Другими словами, центры действия положительных и отрицательных зарядов этих молекул при отсутствии внешнего электрического поля не совпадают (полярные молекулы). В качестве диэлектрика с полярными молекулами может быть назван, например, хлористый водород.

Благодаря тепловому движению диполи располагаются хаотично, так что при отсутствии внешнего электрического поля их электрические поля взаимно нейтрализуются. Поляризация в диэлектриках второй группы состоит в том, что полярные молекулы стремятся повернуться таким образом, чтобы их электрический момент был направлен по внешнему электрическому полю.
