подбор манжет по параметрам

Как подобрать сальник или манжету по размерам

Как правильно найти замену сальнику и поиск сальника по размеру.

Чтобы правильно подобрать армированный сальник или армированную манжету надо точно снять размеры этого изделия.

Кроме данных величин, у уплотнения может быть дополнительные размеры:

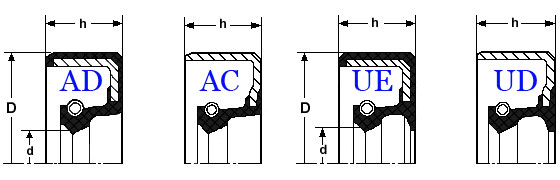

Обычно обозначения размеров сальника указывают в таком порядке: d x D x B
сначала внутренний диаметр сальника,
затем внешний (наружный) диаметр сальника
и третье число определяет ширину (высоту) сальника
например: сальник 50 * 75 * 12 размер 50 x 75 x 12

Часто, на самом сальнике обозначен его размер. Это помогает быстрому поиску сальника по известным размерам.

Точнее всего внутренний диаметр сальника можно замерить только на рабочем валу.

Измерение внутреннего диаметра армированной манжеты.

Измерение внутреннего диаметра сальника.

Измерение внутреннего диаметра на самом сальнике может дать погрешность в размерах и это нужно учитывать при подборе необходимой запчасти.

При измерении внутреннего диаметра сальника обратите внимание: что внутренняя кромка сальника немного прижимается к валу и рабочий внутренний диаметр сальника немного увеличивается.

Поэтому рекомендуем замерять внутренний диаметр сальника по посадочному диаметру вала!

Наружный диаметр обрезиненного (покрытого резиной) сальника или манжеты также можно измерить и по самому сальнику.

Наружный диаметр необрезиненного (оголенный металл) сальника, при замере непосредственно сальника будет больше на 0,1-0,3 мм, чем диаметр посадочного места. Такая конструкция создана для жесткого впресовывания сальника. В основном необрезиненные типы сальников применяются на конвейерном производстве, где конвейер не может устанавливать обрезиненные сальники. Соответственно, при подборе необрезиненного сальника замеренного по сальнику, нужно отнимать от полученной цифры 0,1-0,3 мм. Стоит отметить, что обрезиненные типы лучше, необрезиненных, так как последние не защищены от коррозии. При ручной установке лучше менять необрезиненные на аналогичные обрезиненные типы.

Источник

Манжеты армированные

Традиционно обозначение армированных манжет выглядит следующим образом: «внутренний диаметр»Х»внешний диаметр»Х»высота(для импортных)» тип материал

Таблица размеров

Резиновые манжеты армированные, также известные как сальники, предназначены для уплотнения вращающихся валов. Как в России так и за рубежом представлено 2 основных типа с пыльником или без него, однако название может варьироваться в зависимости от страны производства или компании. Также возможно исполнение без стягивающей пружины. В таблице ниже приведены самые распространенные варианты, которые Вы встретите в нашем магазине.

Расшифровка маркировки сальников

В таблице не указаны более частные случаи, выпускаемые отдельными компаниями варианты усиленных сальников или собственные разработки таких крупных европейских производителей как Simrit, Dichta, SKF, Trelleborg и некоторых других. По их заказу необходимо связаться с менеджером.

Подбор по материалам

Основное назначение сальников — разделение сред, в том числе агрессивных кислот и щелочей. Для правильного подбора материала необходимо знать условия работы манжеты.

Если ни один из материалов не подходит по требованиям, компания Рост Техно готова изготовить уплотнения ротора из таких материалов как фторопласт, полиуретан и других.

Чтобы узнать подробности, свяжитесь с нашими специалистами

Источник

Подбор сальников по размерам

Знаки после основного номера обозначают особенности исполнения:

Сальники могут быть изготовлены из:

Направление маслосгонных рисок:

При помощи данного сервиса вы можете узнать артикульные номера сальников по их размерам. Во время ремонта автомобиля, бывают случаи, когда сальник, снятый мастером с узла, не поставляется отдельно от агрегата, но вы же можете померить его размеры, а соответственно подобрать аналогичный сальник, но с другой машины.

Внимание!
При подборе сальников коленчатого вала для автомобилей «Honda» следует обратить внимание на тот факт, что

все двигатели автомобилей этой марки оснащенные, в качестве привода ГРМ
РЕМНЕМ
вращаются против часовой стрелки!

Это значит, что сальники от других автомобилей будут выгонять масло!

Вот для таких случаев и создан этот сервис. На сегодняшний день в базе заложено около 15 000 размерных групп сальников. Указаны их типы в международной кодировке и направление вращения, если это необходимо. Но самое главное, у всех сальников есть артикульные номера, при помощи которых, тот или иной сальник можно заказать, хоть в обычном магазине запчастей, хоть в Интернете.

Источник

Каталог резиновых армированных манжет по размерам

Начнем с того, что резиноармированные манжеты являются важный компонент уплотняющего устройства, изготовленного из упругого продукта, который предотвращает поток воды или газа из зоны высокого в область низкого давления, а также защищает от загрязнений. Она свою область применения нашла в: механическом приводе, поршневом насосе, гидравлическом прессе, пневмоцилиндре. Подробнее с каталогом резиновых армированных манжет и размерами вы ознакомитесь в следующих пунктах.

Основные параметры

Сальники изготавливаются, фасуются, экспортируются по ГОСТ 8752-79. Этим шаблоном принято определять тип эластомера, из которого может быть изготовлен продукт: синтетические каучуки.

Большое внимание обратите на предназначение этого продукта. Он задействуется в опасных средах, где очень высокое давление. Поэтому некоторые изделия обладают большей износостойкостью и адаптированностью к широким диапазонам особенностей эксплуатации.

Объем допустимых величин варьируются в соответствии с группами резин, из которых выполнено уплотнение. Предельные показатели будут следующими:

Для обозначений манжетов стоит отметить такую характеристику:

Необходимо отметить, что сальники бывают двух видов:

Для обозначений манжетов стоит отметить такую характеристику:

Маркировка и хранение

На торцевой поверхности манжеты должна быть нанесена рельефная маркировка по ГОСТ 26.008, равномерно расположенная по окружности и выступающая не более 0,2 мм с указанием:

На торцовой части манжеты следует нанести рельефную маркировку, которая равномерно расположенной по окружности и не превышающую 0,2 мм, с такими данными:

Если сальник сделан методом рисунка, то необходимо указать номер манжеты с пружиной и ее параметры. Для манжет у которых диаметр меньше 30 и, разработанных по эскизам, допускается не отмечать в маркировке основные размеры. Обозначать изделия для валов у которых диаметр меньше 15 мм должны только на этикетке, прикрепленной к каждой категории манжет.

На таких сальниках может быть нанесена рельефная маркировка с наименованием марки или символа производителя, года выпуска, номера пресс-формы и основания.Для продукции высокого качества на этикетки наносится изображение государственного знака качества.

Отличие двубортных и однобортных сальников

Теперь разберем такие виды армированных манжетов как однобортный и двубортный. Как видно на рисунке, они оба имеют круглую форму, сделаны из резины. Если внимательно присмотреться, то на однобортном можно увидеть лишь единственную выемку, а у двубортного их две.

Итак, вы рассмотрели каталог резиновых армированных манжет, технологию создания, применения, маркировки и размеров. Для эффективной и упрощенной работы вам необходимо иметь представление о вышеупомянутых критериях сальников.

Источник

Сальники (армированные манжеты)

Сальники (армированные манжеты) используются для уплотнения различных подвижных элементов механизмов (например, валов вращения). С одной стороны это позволяет избежать попадания внутрь рабочих областей пыли, грязи и влаги, а с другой – предотвратить вытекание наружу масла.

Сами по себе армированные манжеты отличаются сравнительно невысокой ценой, хотя здесь возможны варианты в зависимости от производителя, типа резины и размеров. Тем не менее, они выполняют критически важную функцию. Если эту деталь неправильно подобрать или своевременно не заменить в случае повреждения или износа, выход из строя всего механизма становится только вопросом времени. А это, в свою очередь, может обойтись значительно дороже, чем своевременная покупка и замена детали. Поэтому к выбору манжет стоит подходить ответственно, регулярно менять их и стараться не покупать детали неизвестных производителей.

Что нужно учитывать при покупке сальников

Армированные манжеты хорошо сопротивляются целому ряду сред и воздействий, например:

Однако при нарушении условий эксплуатации гарантировать устойчивость и продолжительную работу нельзя. Как правило, в характеристиках указываются три основных параметра: температурный режим, максимально допустимая скорость вращения вала и избыточное давление. Перед покупкой всегда стоит сверяться с этими показателями на странице товара, поскольку в зависимости от модели и типа резины, из которой изготовлена деталь, они могут сильно различаться.

Как пользоваться нашим каталогом

В нашем интернет-магазине можно купить сальники надёжных производителей. Все товары отображаются в удобной таблице, позволяющей с лёгкостью сортировать сальники по размерам и сравнивать их между собой. При необходимости можно сузить область поиска, чтобы отображать только детали интересующих вас размеров.

Всю информацию по оплате и доставке можно найти на соответствующих страницах нашего сайта. Если же после изучения таблицы и страниц отдельных товаров у вас остаются какие-либо вопросы, их всегда можно задать нашим менеджерам.

Цены сальников: стоит ли на них экономить

Чтобы ответить на этот вопрос, необходимо понимать всю важность функции, которую они выполняют. Внутренняя кромка – это гибкое кольцо, не позволяющее жидкости вытекать из механизма. Сама деталь армирована металлическим каркасом, который закрепляет её на месте. При повреждении манжеты вал начинает быстро лишаться смазки и оказывается открытым для пыли и грязи, что может привести в негодность всю машину.

Стоимость сальников сама по себе невысока, однако выход этой запчасти из строя может повлечь за собой серьёзные последствия для всего механизма, а уже это может означать значительные расходы. Поэтому к их приобретению стоит подходить со всей ответственностью и избегать дешёвых деталей сомнительного происхождения.

Подбор сальников: как найти то, что вам нужно

В нашем интернет-магазине всегда можно купить сальники прекрасно зарекомендовавших себя отечественных и иностранных производителей (в том числе ERIKCS (Нидерланды) и WLK (Тайвань)), изготовленные по ГОСТу 8752-79 (DIN 3760). Товары нашего каталога представлены в таблице, позволяющей легко сравнивать разные модели. А при необходимости можно воспользоваться поиском по основным характеристикам деталей.

Если вы хотите выяснить какую-либо дополнительную информацию либо уточнить наличие на складе тех или иных товаров, заказать сальники с доставкой по Москве и России, наши менеджеры будут рады ответить на ваши вопросы.

Виды сальников:

Наиболее распространёнными размерами сальников являются 2 вида TC и SC, оба очень схожи конструктивно, с одним лишь отличием, у типа TC присутствует пыльник, дополнительно защищающий от грязи.

Влияет ли высота(ширина) сальника на его работоспособность?

У сальника работает только одна подпружиненная кромка (для ориентира обратите внимание на картинку где указана разница между типами TC и SC), следовательно, высота сальника никак не влияет на его работоспособность, в большинстве случаев более высокий сальник можно без каких-либо изменений заменить более низким. При этом как правило сальник плотно устанавливается в посадочное место и не нужно использовать что-либо для компенсации размера в меньшую сторону. С обратной ситуацией нужно смотреть на каждый случай, так как более высокий может не поместится в посадочное место где до этого был установлен сальник меньшей высоты, хотя в большинстве случаев у посадочного места всё-таки имеется запас по высоте для установки сальника большей высоты.

Маркировка сальников:

Как правило в наименовании сальника присутствует 2 параметра, это тип и размер, например, TC 42*62*7 это сальник (армированная манжета) типа TC и размером: внутренний диаметр 42 мм, наружный диаметр 62 мм и высотой 7 мм. Это в том числе является причиной почему у нас на сайте подбор сальников осуществляется по размерам, мы рекомендуем их искать без указания высоты(ширины) так как в большинстве случаев можно использовать высоту, отличающуюся от стандартной.

Разные фирмы маркируют сальники по-разному, рассмотрим наиболее распространённые:
