ТЕХНИЧЕСКИЕ СРЕДСТВА ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ Измерительные преобразователи и приборы для измерения параметров состояния сред

Действие термометров расширения основано на использовании зависимости удельного объема вещества от температуры измеряемой среды, в которую оно помещено.

Измерение температуры жидкостными термометрами расширения основано на различии коэффициентов объемного расширения материала оболочки термометра и жидкости, заключенной в ней. Оболочка термометров изготовляется из специальных термометрических сортов стекла с малым коэффициентом расширения. Пределы измерения стеклянных термометров от –200 до +750 °С.

Принцип действия стержневого дилатометрического термометра основан на использовании разности удлинений трубки 1 и стержня 2 при нагревании вследствие различия коэффициентов их линейного расширения. Движение стержня передается стрелке прибора с помощью механической передачи 3.

Чувствительный элемент термометра выполнен в виде спиральной или плоской пружины, состоящей из двух пластин из разных металлов, сваренных по всей длине. Внутренняя пластина имеет больший коэффициент линейного расширения, чем внешняя, поэтому при нагревании такая пружина раскручивается, а стрелка перемещается. Дилатометрическими и биметаллическими термометрами измеряется температура в пределах от –150 до +700 °С (погрешность 1–2,5 %).

Принцип действия этих термометров основан на использовании зависимости давления рабочего вещества при постоянном объеме от температуры. В зависимости от заполнителя (рабочего вещества) эти термометры подразделяются на газовые, жидкостные и конденсационные. Устройство всех типов манометрических термометров аналогично.

Прибор (рис. 3.3) состоит из термобаллона 1, капиллярной трубки защищенной металлическим рукавом 7, и манометрической части, заключенной в специальный корпус 5. Вся внутренняя система прибора заполняется рабочим веществом. При нагревании термобаллона увеличивается объем жидкости или повышается давление рабочего вещества внутри замкнутой термосистемы. Эти изменения воспринимаются манометрической трубкой 3, которая через передаточный механизм, состоящий из тяги 4 и сектора 2, воздействует через зубчатое колесо на стрелку прибора. Диапазон измерения температуры с помощью манометрических термометров от –120 до +600 °С.

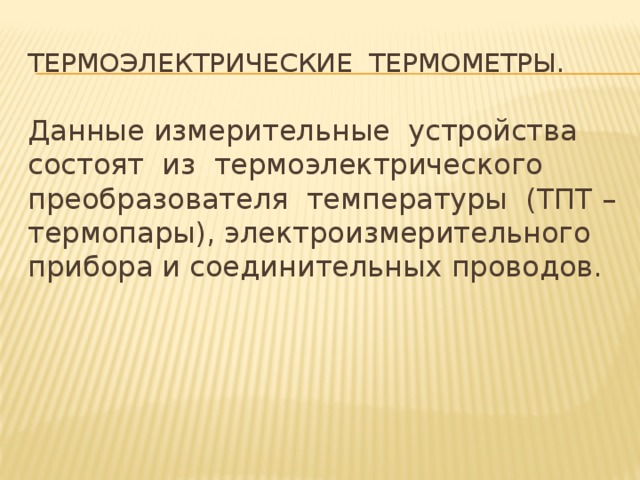

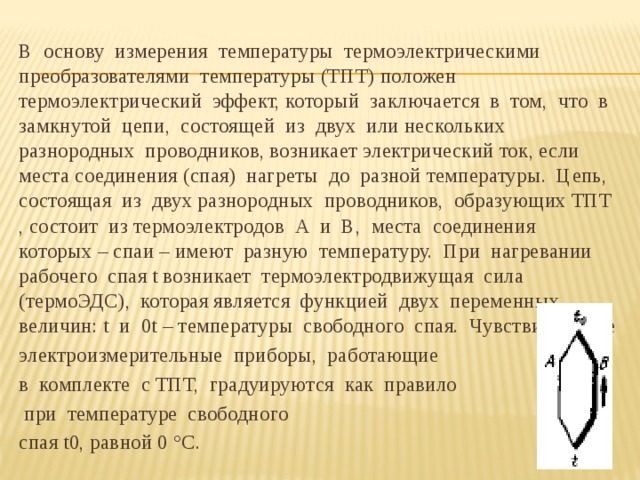

Данные измерительные устройства состоят из термоэлектрического преобразователя температуры (ТПТ – термопары), электроизмерительного прибора и соединительных проводов.

электроизмерительные приборы, работающие

в комплекте с ТПТ, градуируются как правило

при температуре свободного

спая t0, равной 0 °С.

Для защиты от механических повреждений и воздействия измеряемой среды электроды ТПТ помещают в специальную арматуру (рис. 3.5), которая представляет собой защитную гильзу 1 с головкой 2, служащей для присоединения термоэлектродов 3 и проводов, соединяющих их с

электроизмерительным прибором. Электроды термоэлектрических преобразователей должны быть хорошо изолированы во избежание соприкосновения между собой и защитной арматурой. Это осуществляется с помощью бус или трубок 4 из специального фарфора.

В качестве измерительных приборов в комплектах термоэлектрических термометров применяются милливольтметры и потенциометры

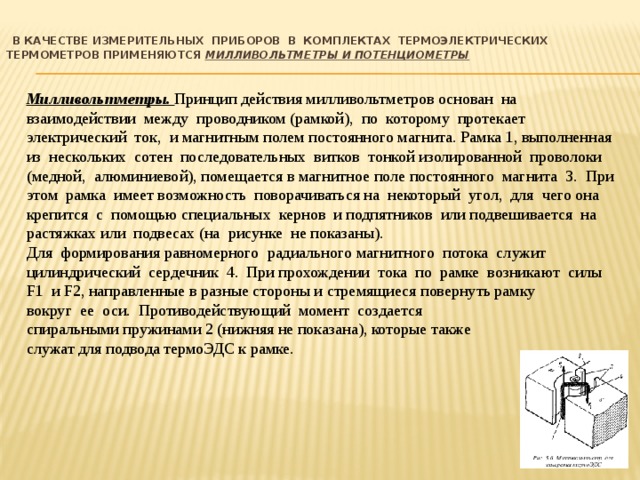

Милливольтметры. Принцип действия милливольтметров основан на взаимодействии между проводником (рамкой), по которому протекает электрический ток, и магнитным полем постоянного магнита. Рамка 1, выполненная из нескольких сотен последовательных витков тонкой изолированной проволоки (медной, алюминиевой), помещается в магнитное поле постоянного магнита 3. При этом рамка имеет возможность поворачиваться на некоторый угол, для чего она крепится с помощью специальных кернов и подпятников или подвешивается на растяжках или подвесах (на рисунке не показаны).

Для формирования равномерного радиального магнитного потока служит цилиндрический сердечник 4. При прохождении тока по рамке возникают силы F1 и F2, направленные в разные стороны и стремящиеся повернуть рамку

вокруг ее оси. Противодействующий момент создается

спиральными пружинами 2 (нижняя не показана), которые также

служат для подвода термоЭДС к рамке.

В основу работы потенциометров положен нулевой метод измерения электродвижущей силы, развиваемой ТПТ. При этом измеряемая ЭДС уравновешивается (компенсируется) с помощью известного падения напряжения, а результирующий эффект доводится до нуля.

Последовательно с ТПТ при помощи переключателя П включается чувствительный милливольтметр НП – нуль-прибор, который является индикатором наличия тока в цепи.

Структурная схема электронного автоматического потенциометра

Измерение термоЭДС Ех от ТПТ производится путем сравнения ее с падением напряжения на калиброванном реохорде Rр.

Компенсационная схема потенциометра состоит из реохорда Rр с ползунком К, электронного усилителя 1 с преобразователем, преобразующим постоянное напряжение Ех в переменное, реверсивного электродвигателя РД и источника питания Еа. Электродвигатель через редуктор 2 связан с ползунком К и реверсивного электродвигателя РД и источника питания Еа. Электродвигатель через редуктор 2 связан с ползунком К и стрелкой показывающей части прибора 3.

Действие компенсационной схемы сводится к автоматическому перемещению ползунка К по реохорду в сторону уменьшения напряжения рассогласования, т. е. разности термоЭДС от ТПТ и падения напряжения на реохорде, подаваемой на электронный усилитель. Это перемещение, производимое с помощью реверсивного электродвигателя РД, происходит до тех пор, пока напряжение рассогласования не станет равным нулю. Таким образом, положение ползунка К на реохорде и связанной с ним стрелки прибора определяет величину термоЭДС и, следовательно, величину измеряемой температуры. Сопротивление R служит для настройки рабочего тока в компенсационной цепи.

Конструкция современных электронных автоматических потенциометров основана на блочно-модульном принципе построения: прибор состоит из отдельных унифицированных блоков и уз-лов, соединенных между собой проводами через штепсельные разъемы.

Термометры сопротивления широко применяются во всех отраслях промышленности для измерения температуры в достаточно широком диапазоне (от –260 и до +1100 °С).

Измерение температуры с помощью термопреобразователей сопротивления основано на использовании зависимости электрического сопротивления чувствительного элемента от температуры:

Вид этой функции зависит от природы материала термопреобразователя сопротивления. В настоящее время выпускаются три большие группы стандартных

термопреобразователей сопротивления: платиновые, медные и никелевые. Платиновые предназначены для измерения температуры от –260 до +1100 °С,

медные – от –200 до +200 °С,

никелевые – от –60 до +180 °С.

Наружная арматура ТС так же, как и термоэлектрических преобразователей температуры, состоит из защитной гильзы, подвижного или неподвижного штуцера для крепления головки, в которой помещается контактная колодка с зажимами для проводов, соединяющих ТС с измерительным устройством термометра сопротивления.

В качестве измерительных приборов, применяемых в комплекте с ТС, широко используются логометры и уравновешенные мосты.

Принципиальная электрическая схема уравновешенного моста состоит из постоянных резисторов R1 и R2, реохорда Rр, термопреобразователя

сопротивления Rt и сопротивления соединительных проводов Rпр. В одну диагональ моста включен источник постоянного тока Е, в другую – нуль-прибор НП. При равновесии моста, которое достигается перемещением движка по реохорду Rp, сила тока в диагонали моста равна нулю, т. е. I 0 = 0. В этот момент потенциалы в вершинах моста bud равны, ток от источника

I разветвляется в вершине моста а на две ветви I1, и I2.

Следовательно, падения напряжения на резисторах R1 и R2 одинаковые.

Таким образом, при изменении Rt мост можно уравновесить изменением сопротивления реохорда Rp.

Структурная схема электронного автоматического моста

аналогична схеме автоматического потенциометра

Логометры являются измерительными приборами, показания которых пропорциональны отношению двух электрических величин (обычно сил токов).

Подвижная система логометра состоит из двух жестко скрепленных между собой рамок, имеющих сопротивления R1 и R2, расположенных под некоторым углом одна к другой и помещенных в переменный воздушный зазор между полюсными наконечниками постоянного магнита и сердечником.

Магнитная индукция между магнитными наконечниками и сердечником неравномерная и имеет зазор между полюсными наконечниками постоянного магнита и сердечником. Магнитная индукция между магнитными наконечниками и сердечником неравномерная и имеет наибольшую величину в середине, а наименьшую – у краев наконечников. Рамки закрепляют с помощью кернов и подпятников, что обеспечивает возможность их поворота на некоторый угол. Ток к рамкам подводится по спиральным пружинкам, а также через подвесы или растяжки. При изменении сопротивления Rt вследствие изменения температуры через одну из рамок потечет ток большей силы, равенство моментов нарушается и подвижная система поворачивается на угол, пропорциональный изменению температуры.

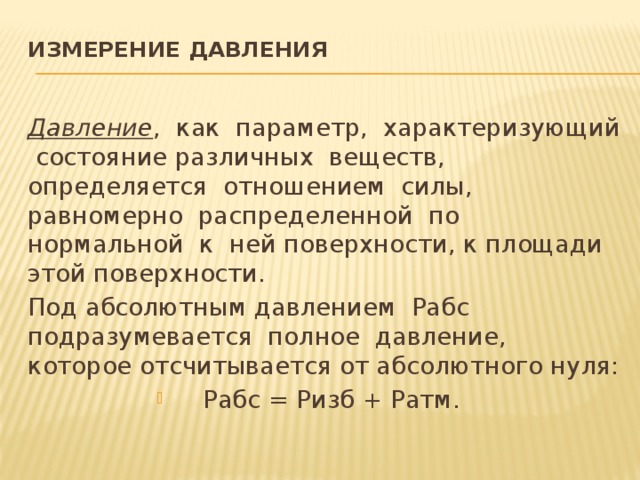

Под абсолютным давлением Рабс подразумевается полное давление, которое отсчитывается от абсолютного нуля:

Абсолютное давление газа меньшее атмосферного называется вакуумом (или вакуумметрическим давлением), т. е.:

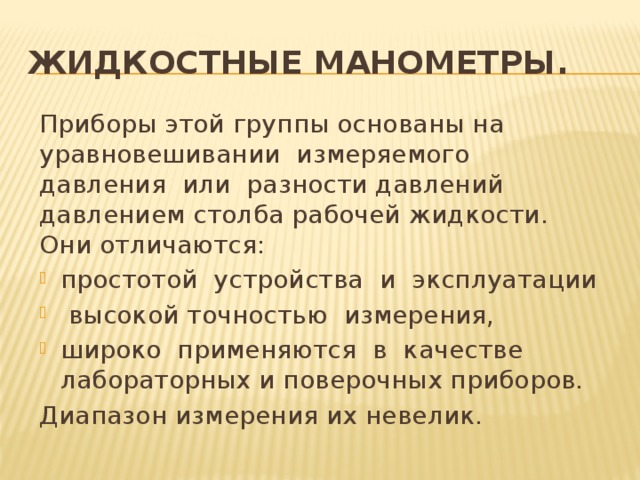

Приборы этой группы основаны на уравновешивании измеряемого давления или разности давлений давлением столба рабочей жидкости. Они отличаются:

Диапазон измерения их невелик.

. Принцип действия основан на использовании деформации чувствительных элементов (мембран, сильфонов, пружин) или развиваемой ими силы под действием измеряемого давления среды и преобразовании ее в пропорциональное перемещение или усилие.

Давление измеряемой среды подводится к прибору по импульсным трубкам. В плюсовой и минусовой камерах дифманометра (т. е. в камерах, к которым подводятся большее и меньшее давления) размещены две одинаковые мембранные коробки 1 и 2, образованные из сваренных между собой гофрированных мембран

. Коробки укреплены в разделительной перегородке, которая зажата между крышками корпуса 5. Внутренние полости мембранных коробок заполнены жидкостью и сообщаются через отверстие. С центром верхней мембраны связан сердечник 3 индукционного преобразователя 4, преобразующего перемещение в электрический сигнал, подаваемый на измерительный прибор. При изменении перепада давлений мембранные коробки деформируются, подвижные центры коробок перемещаются и жидкость перетекает из одной коробки в другую.

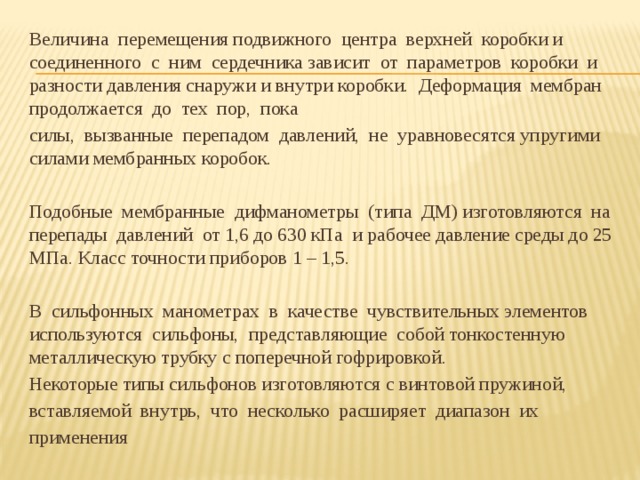

Величина перемещения подвижного центра верхней коробки и соединенного с ним сердечника зависит от параметров коробки и разности давления снаружи и внутри

Величина перемещения подвижного центра верхней коробки и соединенного с ним сердечника зависит от параметров коробки и разности давления снаружи и внутри коробки. Деформация мембран продолжается до тех пор, пока

силы, вызванные перепадом давлений, не уравновесятся упругими силами мембранных коробок.

Подобные мембранные дифманометры (типа ДМ) изготовляются на перепады давлений от 1,6 до 630 кПа и рабочее давление среды до 25 МПа. Класс точности приборов 1 – 1,5.

В сильфонных манометрах в качестве чувствительных элементов используются сильфоны, представляющие собой тонкостенную металлическую трубку с поперечной гофрировкой.

Некоторые типы сильфонов изготовляются с винтовой пружиной,

вставляемой внутрь, что несколько расширяет диапазон их

Основаны на использовании зависимостей электрических параметров преобразователей давления от измеряемого давления среды.

Действие электрических манометров сопротивления основано на зависимости

электрического сопротивления чувствительного элемента от измеряемого давления.

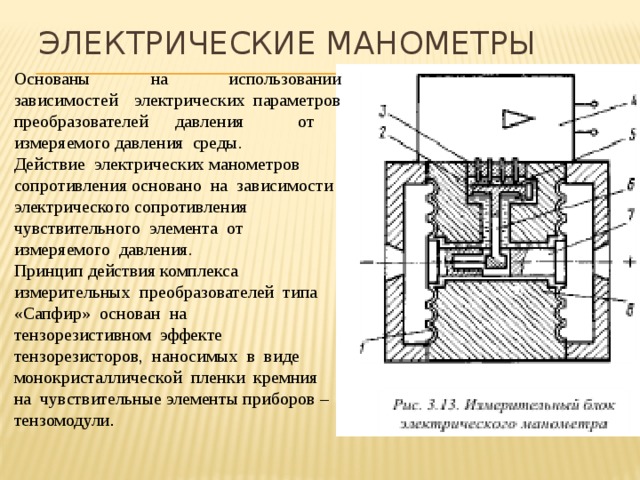

Принцип действия комплекса измерительных преобразователей типа «Сапфир» основан на

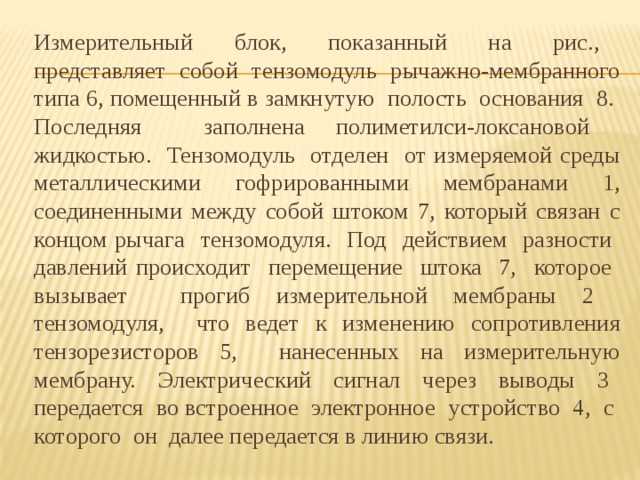

Измерительный блок, показанный на рис., представляет собой тензомодуль рычажно-мембранного типа 6, помещенный в замкнутую полость основания 8. Последняя заполнена полиметилси-локсановой жидкостью. Тензомодуль отделен от измеряемой среды металлическими гофрированными мембранами 1, соединенными между собой штоком 7, который связан с концом рычага тензомодуля. Под действием разности давлений происходит перемещение штока 7, которое вызывает прогиб измерительной мембраны 2 тензомодуля, что ведет к изменению сопротивления тензорезисторов 5, нанесенных на измерительную мембрану. Электрический сигнал через выводы 3 передается во встроенное электронное устройство 4, с которого он далее передается в линию связи.
