Гараж мечты 8*10, ч.6.Система водоотвода и подведение воды
Добрый день!
1 часть РАЗМЕРЫ И ФУНДАМЕНТ здесь www.drive2.ru/c/513350160332358549/
2 часть АРМОПОЯСА и СТЕНЫ здесь www.drive2.ru/c/515568150163489095/
3 часть КРЫША здесь www.drive2.ru/c/544851993101863850/
4 часть ПОДЪЕЗД К ГАРАЖУ ИЗ ДОРОЖНЫХ Б/У ЖБ ПЛИТ 10-12см здесь www.drive2.ru/c/556867456170197219/
5 часть ФРОНТОН, СТОЛБ ПОД ДВУТАВР И ДВЕРЬ! здесь www.drive2.ru/c/564951890291328725/
И мы продолжаем дальше:
6 часть СИСТЕМА ВОДООТВОДА И ПОДВЕДЕНИЕ ВОДЫ
Провел воду и сделал систему водоотвода в гараже мечты 8*10.
начало работ-май 2020
Зачем в гараже слив?
Обустроив гаражный слив, автомобилист получит возможность:
•мыть свою машину в гаражном помещении;
•установить в гараже туалет/умывальник;
•не думать о том, как отводить осадки летом и зимой.
начал работы с подведения воды! по фото думаю все понятно
потрачено:
Щебень-3600 руб.
Песок-4500 руб.
Вода:
фильтр+американка+труба-700 руб.
люк квадратный+цемент-1950 руб.
счетчик+кран 2 шт+фильтр косой+подключение-1650 руб.
труба 25 15м-330 руб.
утеплитель-30 руб.
муфта-105 руб.
кирпич б/у 100шт-800 руб.
арматура 6+уголок 75-200 руб.
2000р за работу подсобнику.
Пошаговая инструкция для создания слива в гараже своими руками, инструменты и материалы
Сегодня гаражное помещение используется не только для размещения машины. Гараж сочетает в себе функции мастерской, мойки. Если автомобилист планирует мыть свою машину в гараже, ему нужно задуматься об обустройстве слива в гараже. В противном случае помещение окажется затопленным. Монтировать систему водоотвода возможно самостоятельно, не прибегая к помощи специалистов.
Зачем в гараже слив
Обустроив гаражный слив, автомобилист получит возможность:
Что понадобится для обустройства
Для обустройства гаражного слива необходимо подготовить некоторые инструменты и материалы. Все их можно приобрести на строительном рынке.
Необходимые инструменты
Из инструментов понадобится комплект гаечных ключей, а также крепеж. Они необходимы для монтажа трубных изделий, которые будут отводить воду в канализацию либо септик.
Материалы
Если вы решили использовать септик для обустройства сливной системы, отдайте предпочтение емкостям из пластика. Они прочные, надежные, герметичные. Пластик располагает устойчивостью к коррозийному воздействию, не протекает, имеет малую массу. Это дает возможность монтировать его в одиночку, не прибегая к помощи других.
Создавать дополнительный гидроизоляционный слой не требуется, так как септик устанавливается на песчаную подушку.
У пластикового септика имеются определенные недостатки. Так, он стоит дороже, чем емкость из бетона. Однако, если речь идет о гаражном помещении, экономить не стоит. Лучше сразу выбрать высококачественный и надежный материал.
Также вам понадобятся: геотекстиль, щебень, песок и, само собой, лопата для копки траншей.
Схема конструкции
При обустройстве гаражного слива нужно учитывать следующие особенности выполнения данной процедуры:
Делаем замеры и подготавливаем место
Измерьте расстояние от середины гаража до места, где будет размещаться септик. Так вы сможете определить, трубы какой длины приобретать. Подготовьте место, в котором будет обустраиваться слив, очистив его от загрязнений.
Пошаговый процесс установки
Алгоритм установки сливной системы следующий:
Жидкость, которая попадает в трубу, будет уходить в септик. Теперь вы знаете, как сделать сливную систему в гаражном помещении.
Окончательные работы и проверка системы
Когда траншея будет заполнена песком, осуществите утрамбовку. Проверьте работоспособность сливной системы посредством нескольких ведер воды. Вода должна доходить от гаража до септика, а не задерживаться в трубе. Если вода остается в трубе, значит, уклона недостаточно.
Дренажная система подвала гаража. Делаем просто!
Знакомая многим проблема подтопления подвала была актуальна с момента покупки гаража. Погребами пользовался я редко, поэтому замечал воду не всегда, но это происходит каждый раз после обильных и продолжительных осадков — на полу появляется вода:
Кроме того, этой весной затопление оказалось очень серьёзным — до полуметра! Зима в Московском регионе была снежная… Поэтому затопило сразу два помещения подвала
Вобщем я решил тщательно изучить вопрос, а теперь рассказать и вам простыми словами. Давайте начнем с теории — откуда появляется вода?
Немножко погрузимся в изучение строения верхних слоёв земной коры. Толковых рисунков в интернете не нашел, поэтому нарисовал свой. Прошу оценить старания)
Итак, наиболее частая причина появления воды в гараже — это вовсе не грунтовые воды, как часто говорят, а верхнепочвенные воды, которые имеют специальный термин — «верховодка». Эта вода имеет временный характер и появляется как раз в сезон дождей или таяния снегов. Из-за того, что нижний глиняный слой имеет слабые впитывающие свойства, вода и задерживается на поверхности, хотя со временем полностью уходит, где становится как раз частью грунтовых вод. Именно тут и становится ясна главная задача — помочь воде пройти в нижние водопроницаемые слои, тоесть в песок! Такая система и носит понятие дренажной

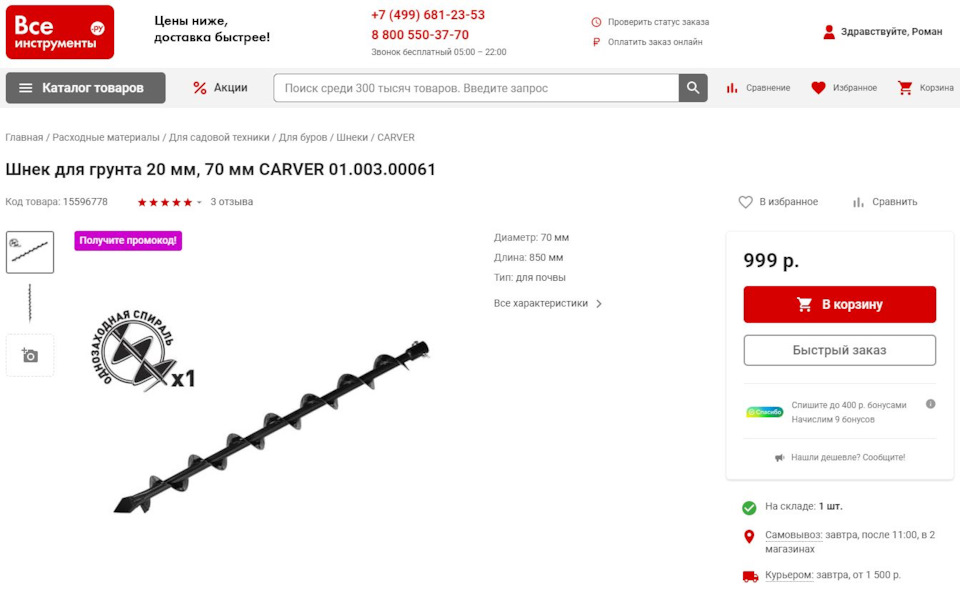

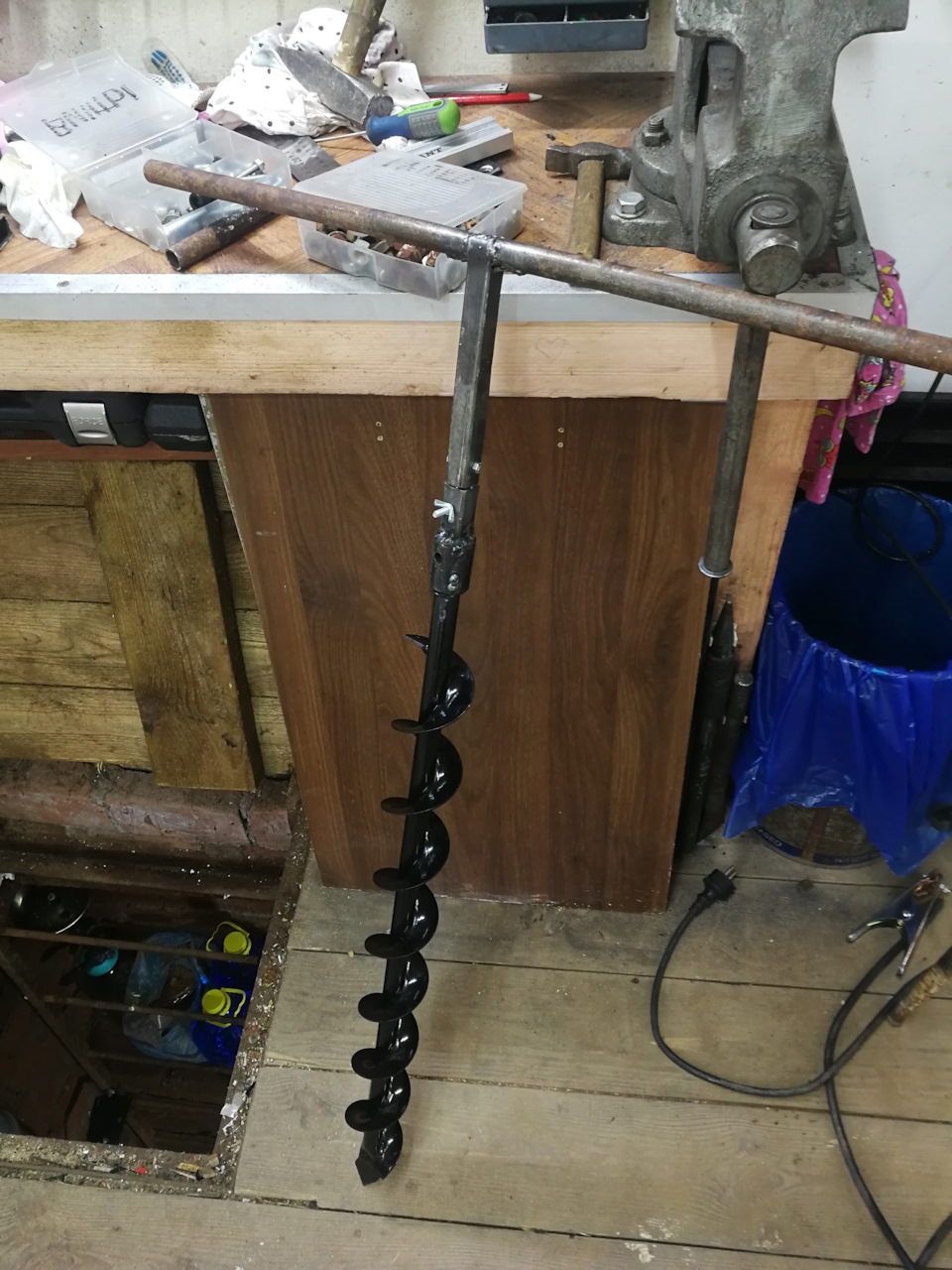

Для бурения в одном известном магазине приобретаем бур 70мм. Многие бурят садовыми 150мм и даже 250мм, но на мой взгляд это лишнее, да и физических затрат потребуется гораздо меньше
Для того, чтобы иметь возможность использовать самодельные удлинители и воротки, к буру приварил переходник для профиля 20х20

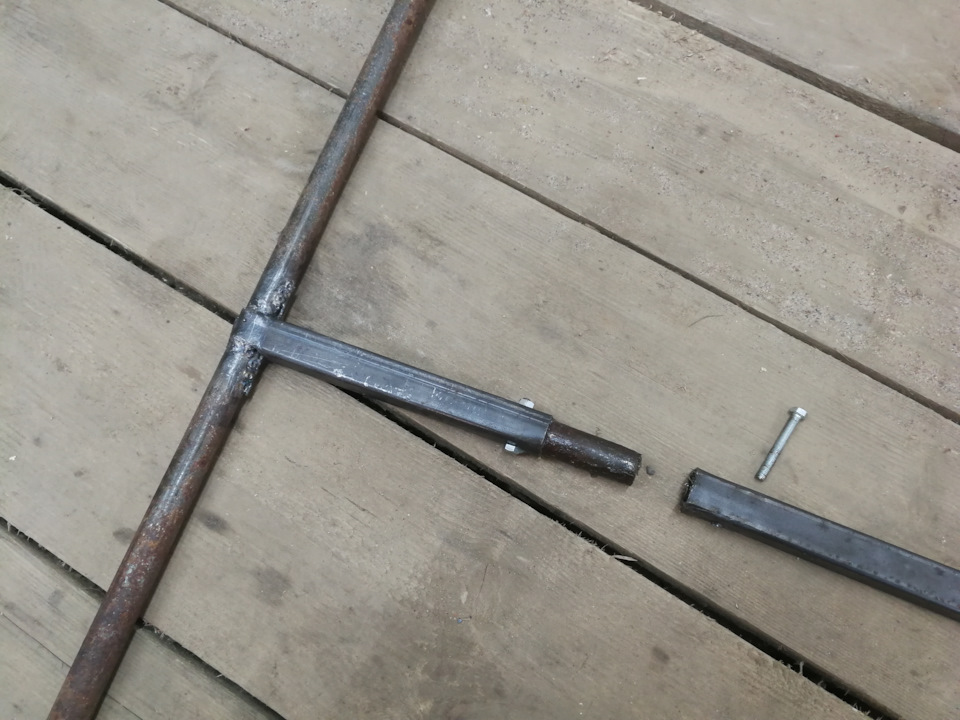

Удлинители соединяются посредством внутреннего круглого профиля и крепятся поперечными винтами. На фото не отобразил, но рекомендую сразу использовать винты 10мм — тонкие способны срезать внутренний профиль на нагрузке, да и сами могут обломаться

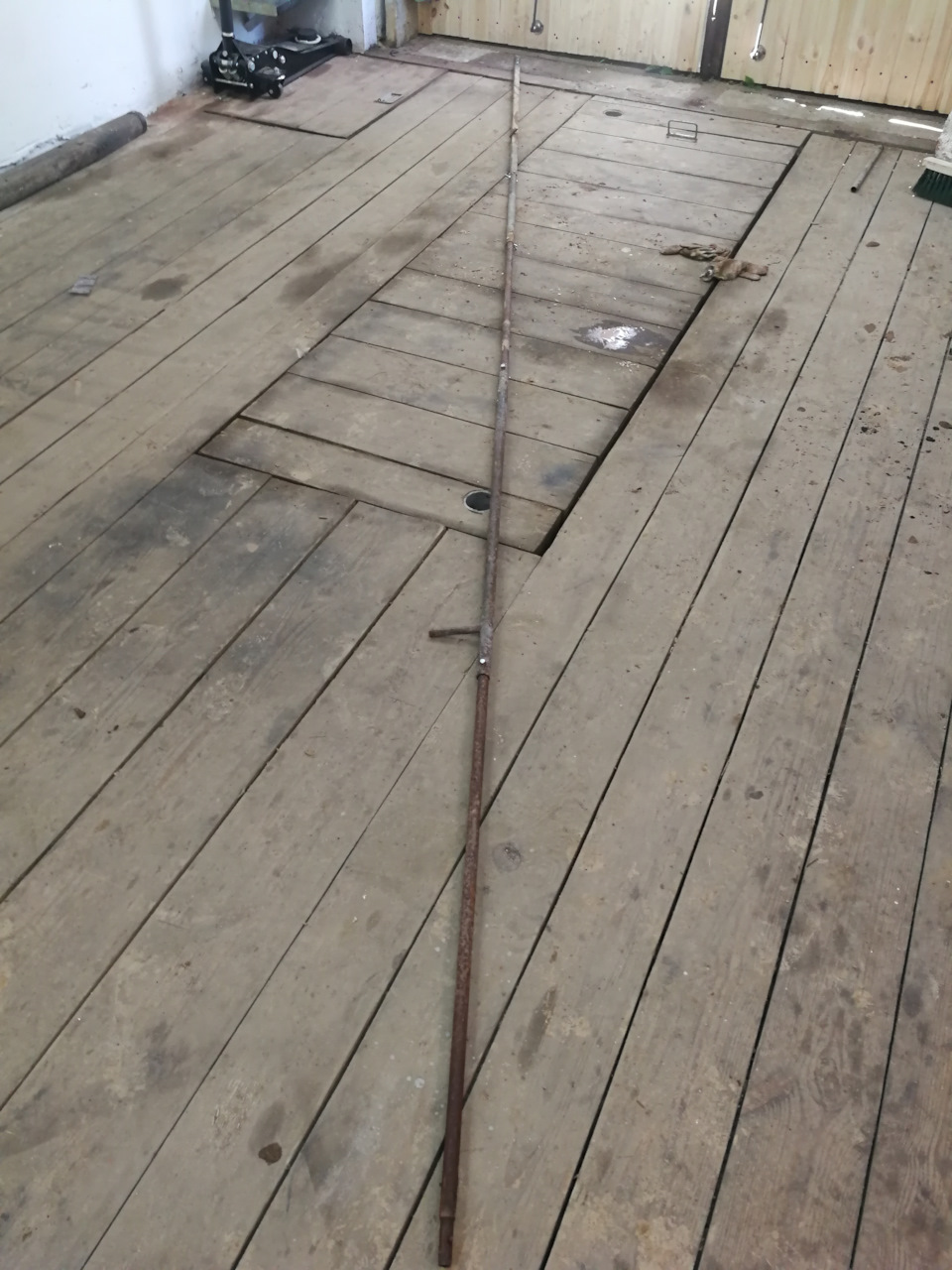

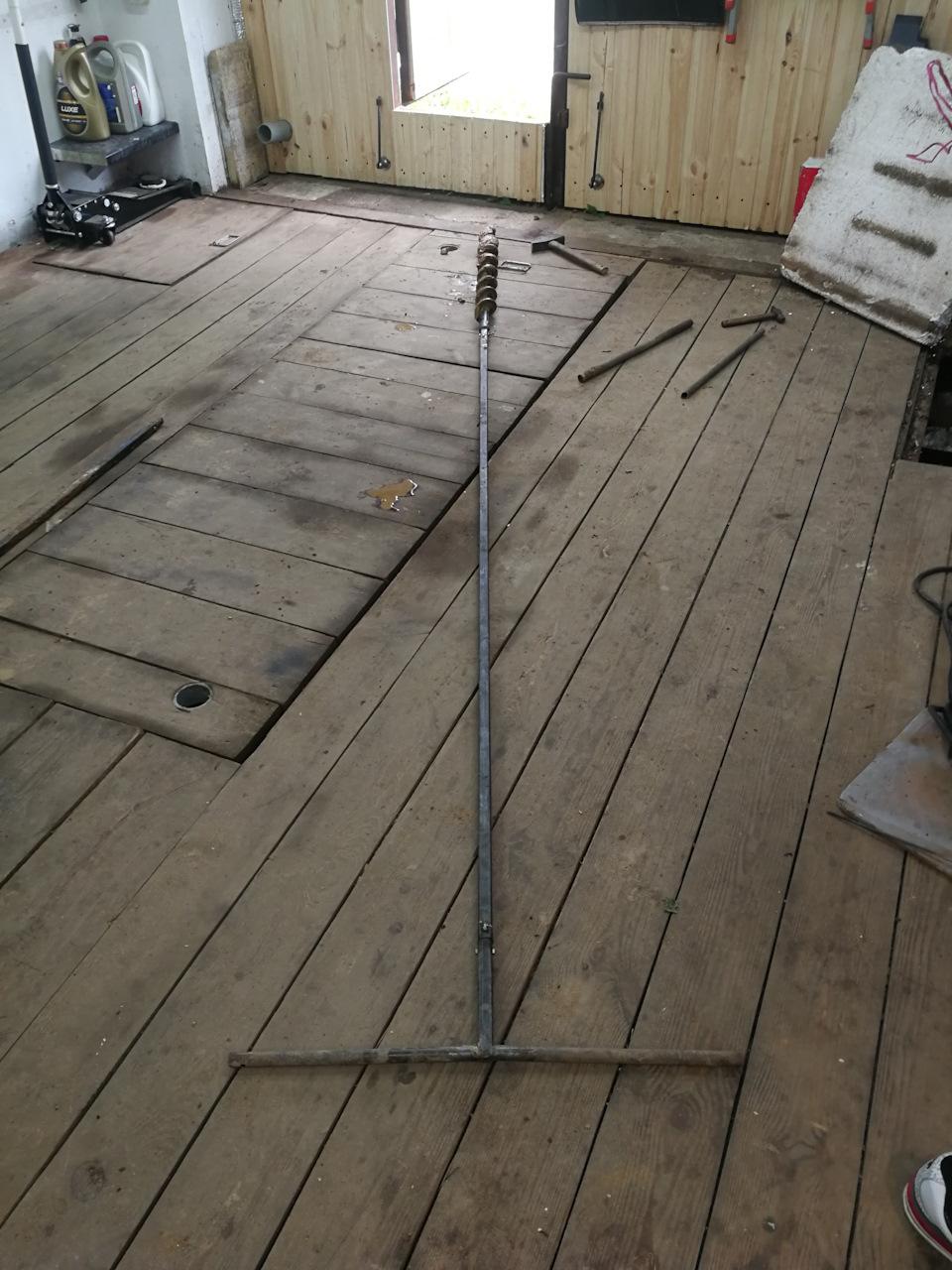

Таким вот образом я получил бур с конечной длиной 5м и минимальными финансовыми затратами:

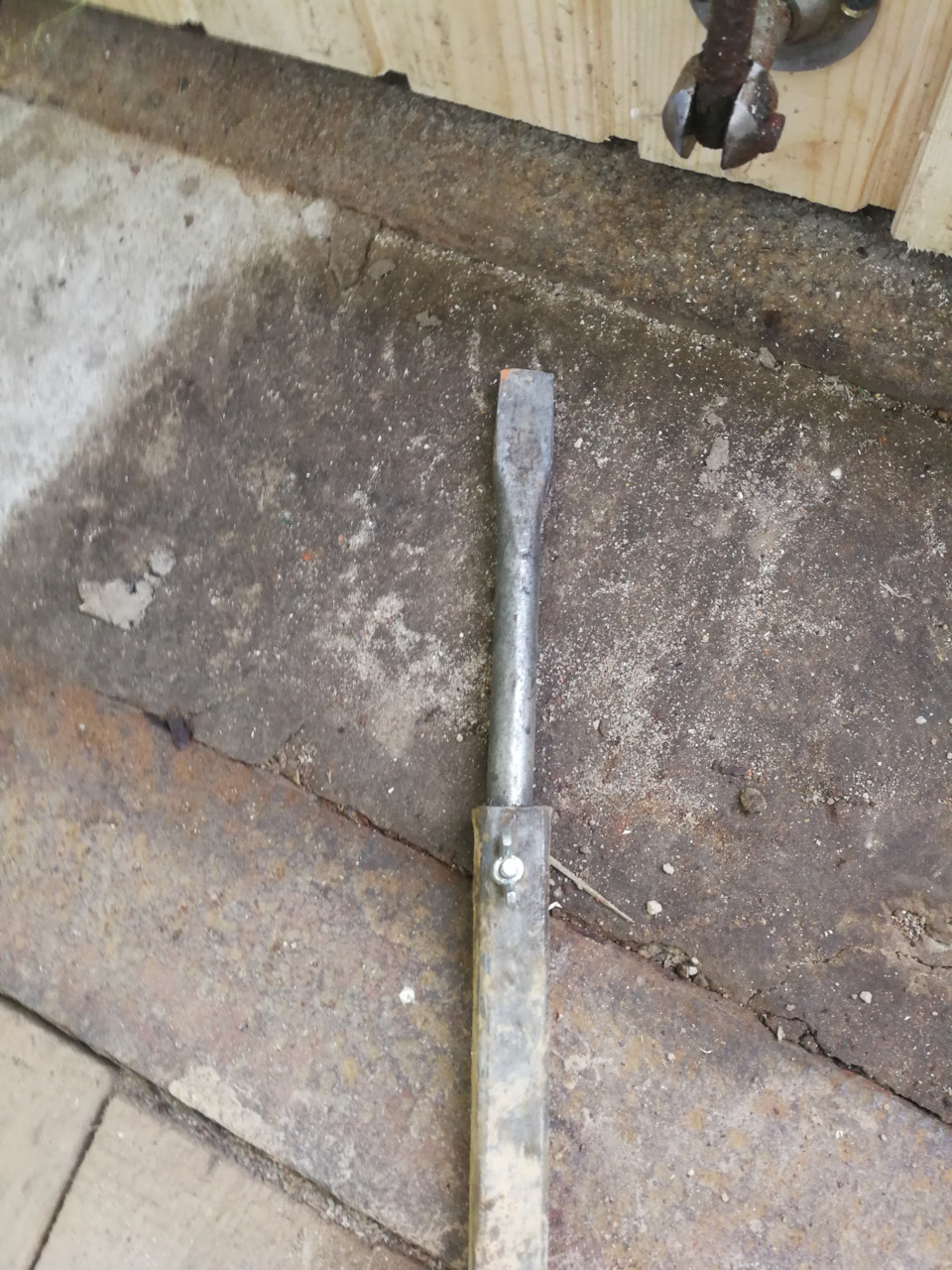

Вторым инструментом, который понадобился, был длинный лом. Его я сделал из круглого профиля, который просто был)
На конец приделал обрезок монтировки и заточил его болгаркой. Он понадобится, чтобы пробивать попадающиеся скальные породы

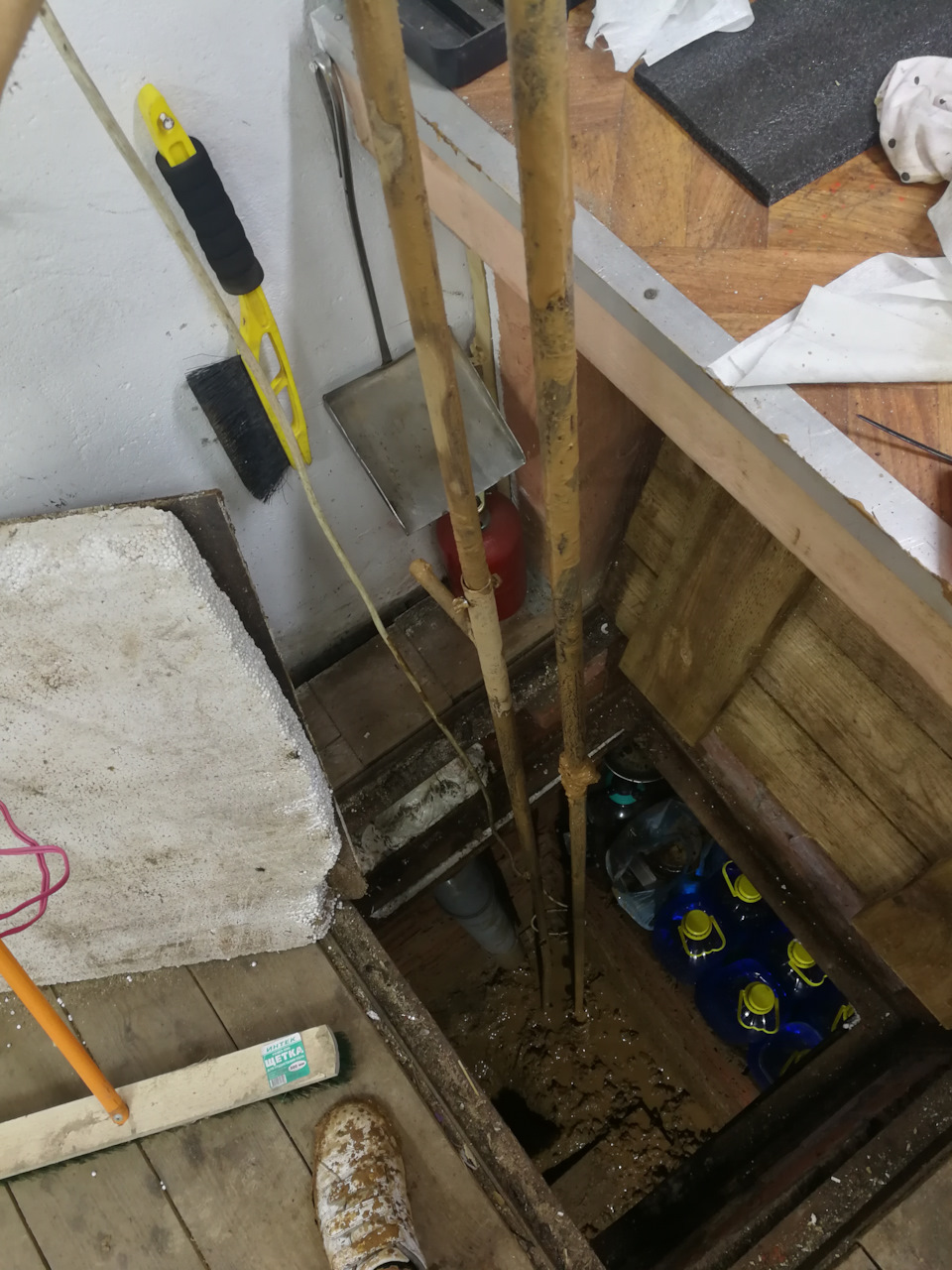

Итак, совет номер один — буритесь под люком, если есть такая возможность! Это позволит вам не разбирать постоянно бур, а вытаскивать его целиком наружу

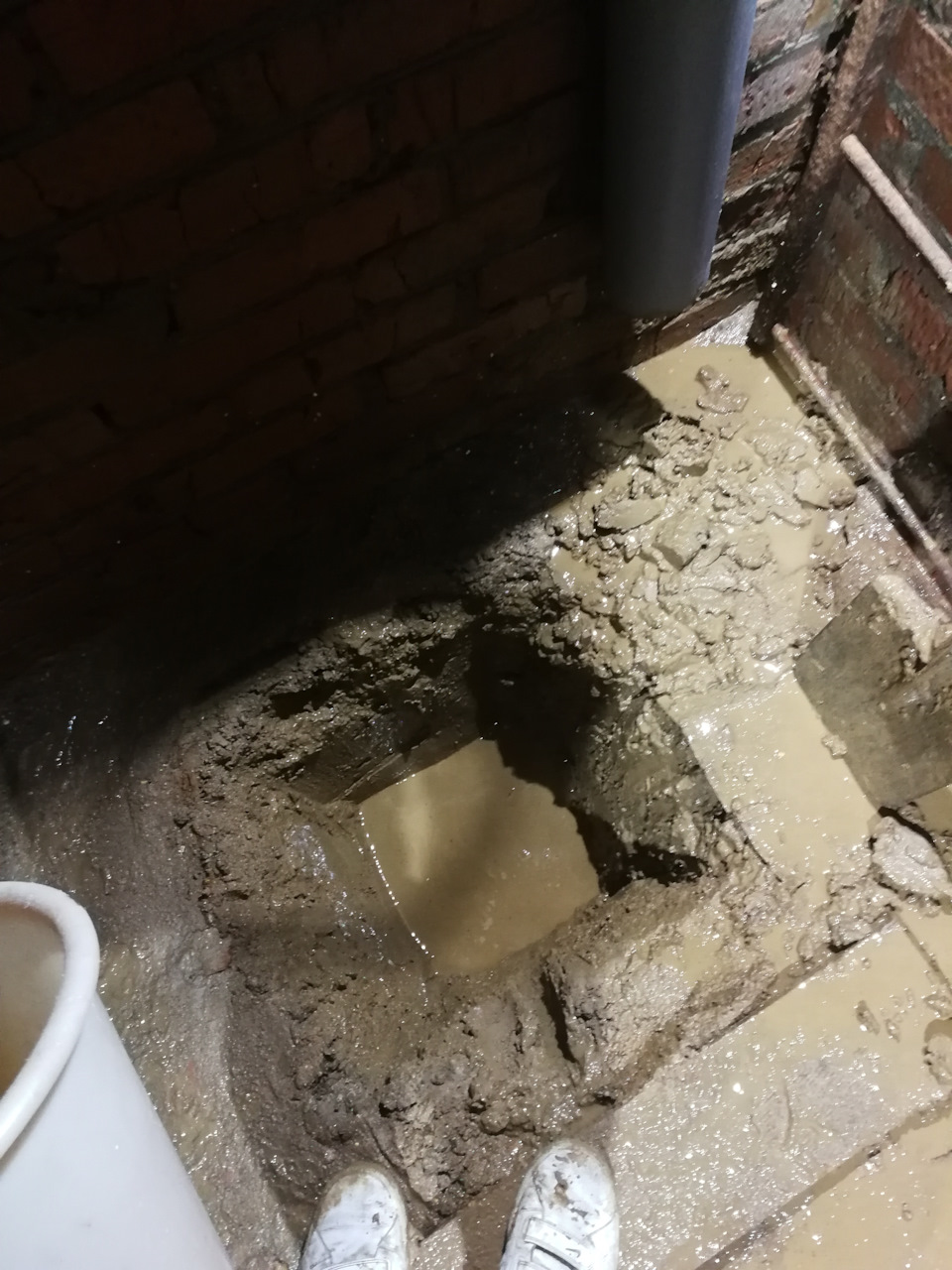

Работу начинаем с выкапывания приямка. Определённых параметров у него нет, я просто копал, пока это было удобно
Далее медленно но верно буримся вглубь. Не старайтесь загнать бур, как можно дальше, пару витков зашли — вытащили
За первые 3.5 метра мне попались два скальных пласта, каждый из которых приходилось с боем пробивать, но получилось
Самое тяжёлое испытание представляют камни! Тут многое зависит от вашего везения. Порой мне хотелось всё бросить и начать буриться рядом, но каким то чудом я их вытаскивал
На глубине около 4 метров я нашел своё счастье. И выглядит оно вот так:
Нет, это вовсе не говно — это СЧАСТЬЕ!) Тоесть песок, которому в этих работах невольно начинаешь радоваться больше, чем ребёнок песочнице)) После этого необходимо пробуриться в него еще немного. Я вкопался еще на глубину бура (около 80см). Песок проходится иначе, чем глина, тут влияние имеет количество оборотов, поэтому удобнее будет использовать другой тип воротка — «кофемолку»:

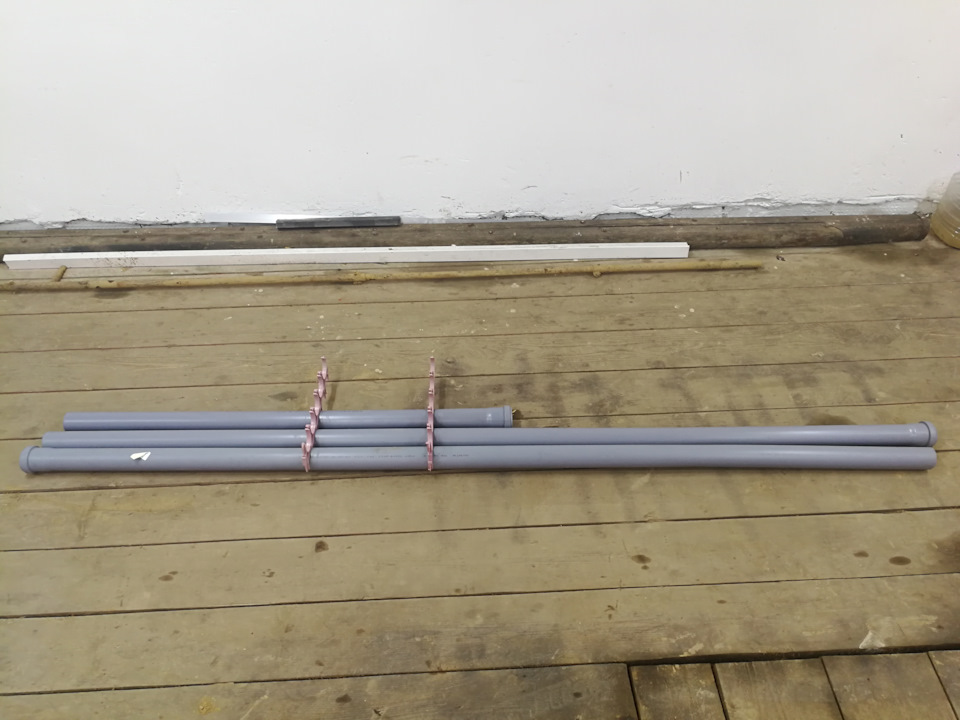

Пройдя намеченное расстояние, переходим к изготовлению дренажных труб. Бур 70мм позволил мне использовать простую канализационную трубу 50мм, 5 метров которой обходится меньше 200р

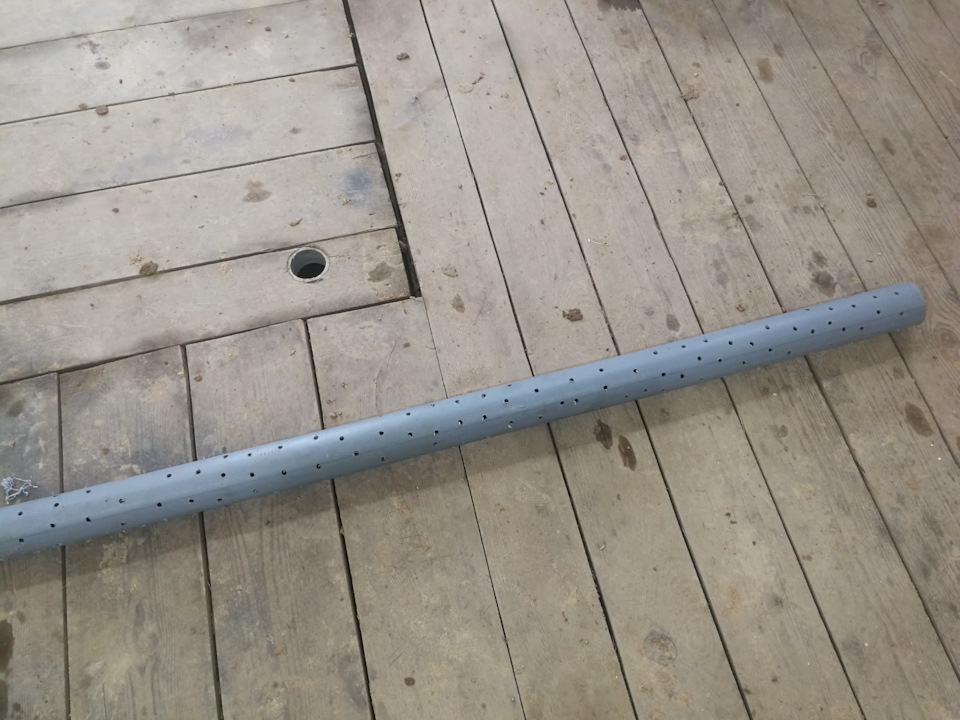

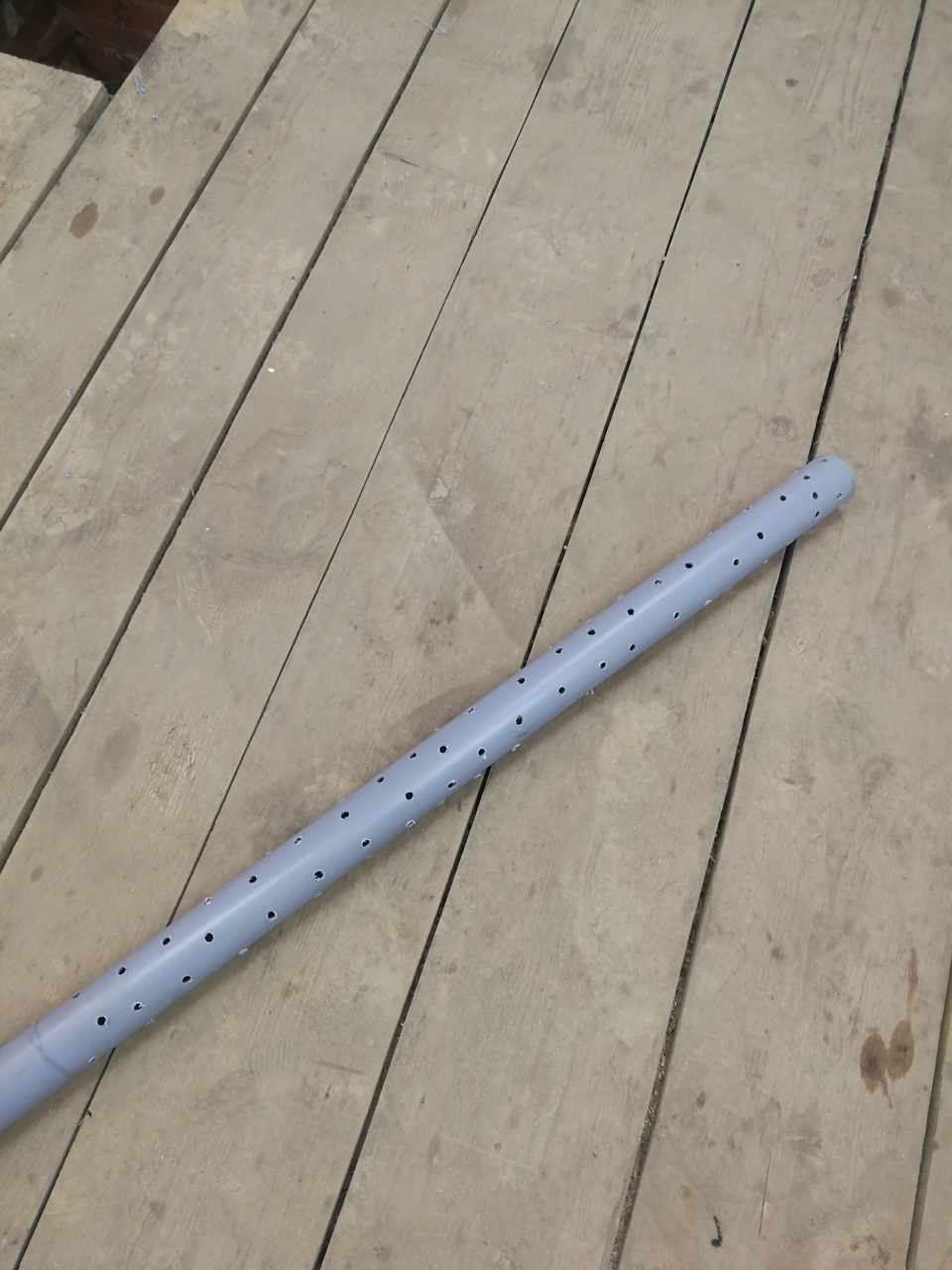

Её необходимо перфорировать с двух концов, я использовал сверло 6мм
Далее, для того чтобы перфорация не забивалась и не заиливалась, нужно обернуть её геотекстилем, который закрепить обычной проволокой или проводом

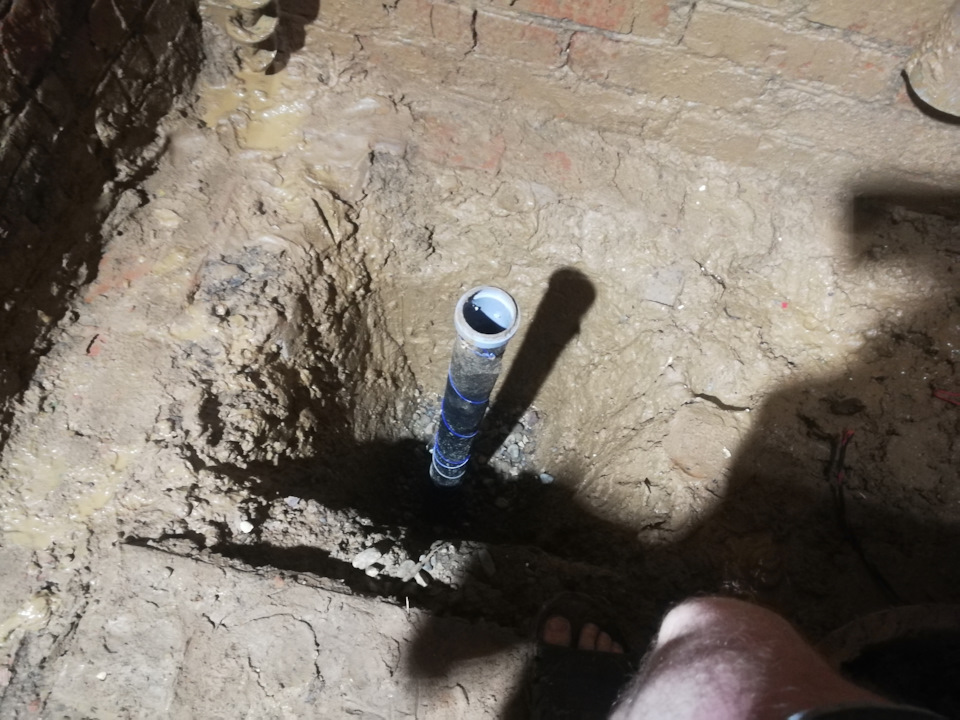

Следующий совет — очень хорошо прочистите скважину перед установкой труб! Стекающая по стенкам мокрая глина способна свести на нет все ваши старания и прекратить инфузию воды в песок! На дно скважины я насыпал немного мелкого щебня, им же заполнил оставшееся пространство между трубой и стенками скважины

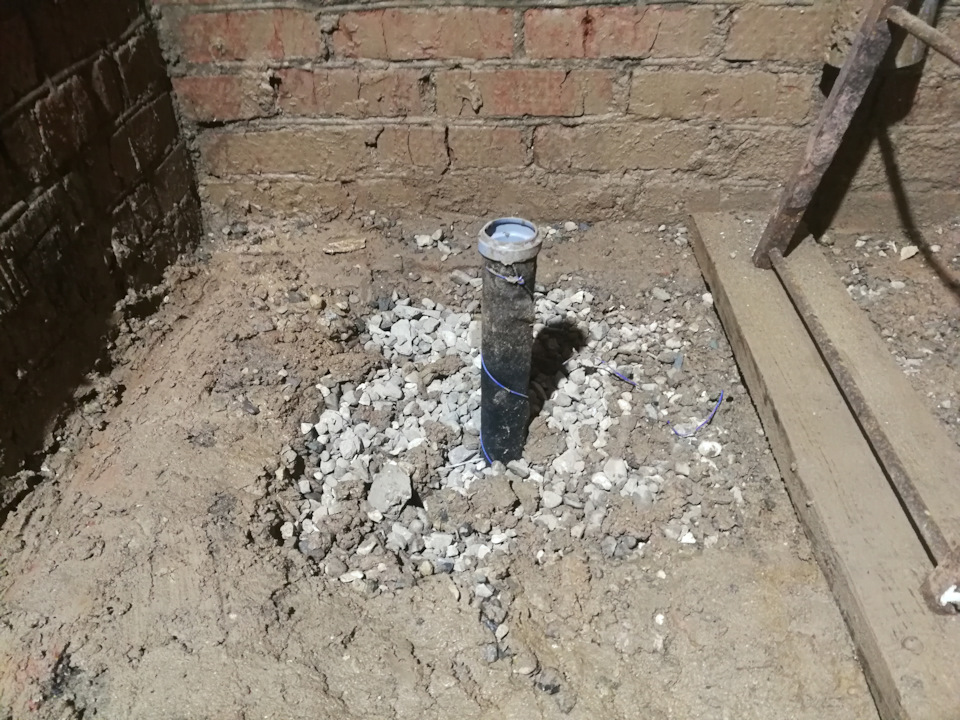

Приямок полностью засыпаем щебнем — сквозь него вода будет беспрепятственно поступать в трубу
Многие на этом останавливаются, но я пошел чуть дальше. Взял еще одну трубу — толстостенную, которая без дела стояла в подвале и перфорировал её по всей длине

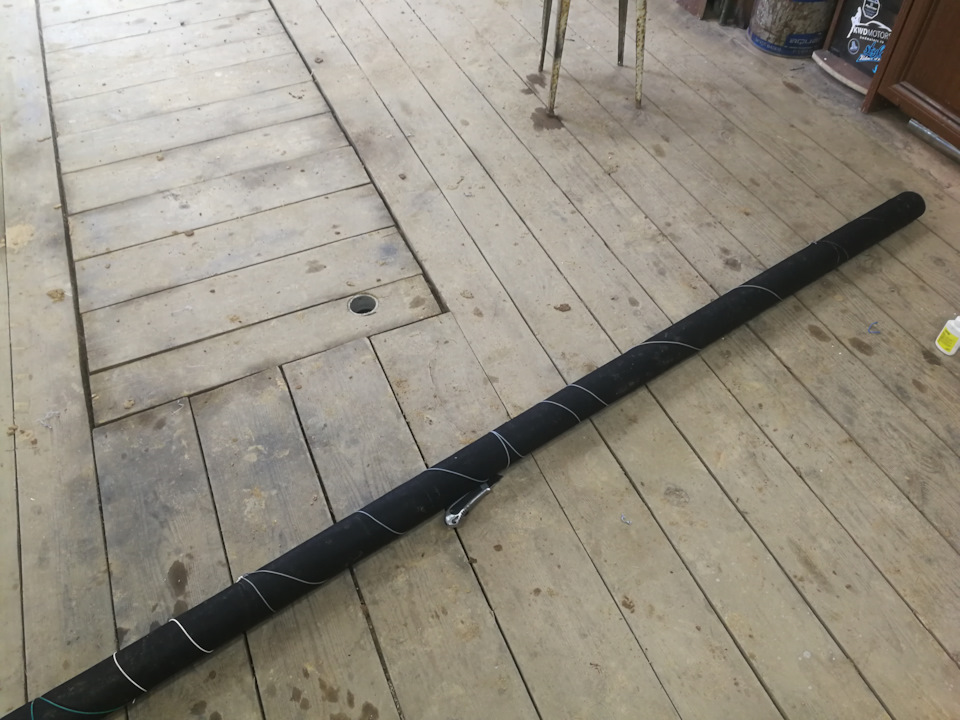

Также обернул её геотекстилем. Это будет горизонтальная труба вдоль всей площади подвала:
Такой метод используют при дренаже земельных участвов, задача такой трубы — доставлять воду со всей площади поверхности в вертикальный дренаж. Необходимо выкопать траншею и установить эту трубу под наклоном к сливу:
Дальше я заложил пол битым кирпичем, чтобы поднять его уровень и засыпал щебнем. Щебень — это вобщем то самый дорогой этап данного строительства, с приямком у меня ушло порядка 15 мешков
Теперь необходимо дождаться обильных дождей и пройти испытание весной, чтобы убедиться в том, что всё сделано правильно. А после этого можно будет подумать над стяжкой пола
Вот такой процесс, описал подробно, надеюсь понятно, и пусть он принесёт вам пользу! Длина моей скважины получилась около 4.7м, глубина самого подвала 2.8м, итого я дошел до точки порядка 7.5 метров от поверхности земли. Неплохо))
Спасибо за внимание)
P.S.: по просьбам, я буду дополнять запись наблюдениями:
ИСПЫТАНИЕ ОБИЛЬНЫМИ ЛИВНЯМИ
Метки: скважина, подвал, гараж, дренаж, merrsonn
Комментарии 60
а в чем особенности ямы 4х8?
Вкрхний слой глина, стоит сырость и вода по весне.
а в чем особенности ямы 4х8?
Молодчага! Подошел к проблеме кординально, отчет погружает в атмосферу, как будто сам это делал)) Надеюсь что ты решил эту задачу, успехов.
Я понимаю если в гараже мыть авто раз в месяц летом и зимой, но в остальных случаях достаточно бокового слива на дорогу возле гаража где вода впитается летом, зимой конечно проще в яму слить и по весне насосом дренажными выкачать.
Отличная работа! Дай Бог будет работать.
Тоже предстоит похожая работа в погребе. Каждый год выкачиваю. Вода близко, около 1,5 метра от нижней точки. Добуримся и выведем трубу на улицу. Думаю давление весной будет стравливаться по перфорированной трубе не улицу. Думаю сработает. Вам удачи!
Крутяк, а обязательно в белых кросах выполнять такие работы?😀😀
Ахха, внимательный)) в белых найках, да) но это уже гаражные
А снизу трубы стоит заглушка?
Нет, я закидал дно щебнем
Просто без заглушки снизу у меня сильно затягивало песком и дренаж не работал
Посмотрим, не могу пока ничего сказать. По идее обсыпав всё щебнем я должен был исключить такое развитие
Охохо
Это прям беда.
Дренаж с откачкой не работает.
Сейчас изнутри все загидроизолирую. Хочу пока так попробывать.
Если не всплыву))) и не протечет, то норм.
Если не сработает, придется бурить.
Интересное решение!
У меня за гаражом приличная яма (примерно на 50 см ниже уровня пола) — по весне и после сильных дождей почти доверху заполняется водой. Может тоже пробурить и воткнуть трубу? Только вот думаю — не будет ли обратного эффекта — не пойдёт ли вода наверх? Отпишитесь пожалуйста по результатам — работает ли ваш метод?
Наверх не пойдет, вода там без напора
Надеюсь, жду результатов испытаний)))
Интересное решение!
У меня за гаражом приличная яма (примерно на 50 см ниже уровня пола) — по весне и после сильных дождей почти доверху заполняется водой. Может тоже пробурить и воткнуть трубу? Только вот думаю — не будет ли обратного эффекта — не пойдёт ли вода наверх? Отпишитесь пожалуйста по результатам — работает ли ваш метод?
У меня похожая скважина, тоже боялся, назад точно не прет
* труд большой, респект
Вероятность есть. У нас очень неравномерно, мой гараж тоще по центру, у соседа есть, через гараж уже нет. На другой стороне тоже вода появляется «расчёской», кто-то страдает, кто то нет. Мы с соседом пробурились, если кто-то еще страдает — без проблем пущу бур по ряду. Некоторые бурятся дважды в разных углах гаража и говорят как отшептало. Изучая тему я пришел к выводу, что в большинстве случаев метод эффективен в высшей мере
Проще вывести насос
И откачивать.
Так же хотел делать. Бур геологический для разведки 5 метров был в наличии у приятеля. Но взвесив за и против сделал гидроизоляцию как смог и герметичный приямок и поставил насос на аварийный случай. Врубался весной пару раз. Грунт насыпной под ГСК и до песка добурится шансов крайне мало.
теперь ждем отчета после дождя
Обязательно дополню, вроде идут ливни на нас…
Привет! Как дела, с водой.
Привет. Продолжительных дождей не было, но в скважине абсолютная сушь, пробивая трубу фонарём я вижу гальку, которую накидал вниз. Так что пока всё даже более чем отлично
Тоже хочется такое дело сделать, в ряду в подвале не у всех вода, все зависит от уровня земли, на котором стоит гараж, у меня 25см воды(отсыпан галькой). Как то качал 4ч, но утром все обратно натекло конечно. Вот и думаю… Как бурение проходит, когда все в воде?
Да нормально, мягенько. Но нужно везение, я за 2 дня сделал, сосед 2ю неделю ипётся — одни камни попадаются(
Сосед вашим буром бурит?) 2недели это тяжко.
«Нет, это вовсе не говно — это СЧАСТЬЕ!) » — ради одной этой фразы уже стоило читать! 🙂
А вообще работа серьёзная проделана! И подход грамотный! Уважаю!
Объем работ — очень большой… сама работа — достаточно противная — месить это холодное г*** постоянно.
Результат — очень не предсказуемый.
Надеялся увидеть в конце фразу из серии — испытания пройдены — система работает отлично, но нет… пока судить рано. Хочется надеяться, что результат все же будет и силы и средства потрачены не зря.
Но чисто теоретически — этот метод может работать только при определенной геологии, расписанной выше, которая далеко не всегда будет совпадать с другими местами.
У меня больше всего воды прибывало в июне-июле( в засушливые месяцы, когда почти не было осадков) + когда они выпадали — то тоже добавлялись к общему объему затопления. Уверен на 99,9% что данная система обеспечила бы мне приток воды снизу значительно быстрее и больше, чем у всех соседей.
Как и системы с дренажем — это полумеры, которые не сделают подвал сухим — в лучшем случае спасут от затопления, в худшем — через них и будет затапливать по весне-осени.
Я все же сторонник делать герметичную конструкцию, лишенную всяких отверстий т.к. любое из них — потенциальный источник подтопления.
Стяжка + штукатурка кирпичной кладки с определенными составами дало бы более надежный результат, применимый почти в любой местности…Ну или тот же кессон.
кессон — это идеальная структура, но она закладывается как правило еще при строительстве. Геология может быть разной, но если мы говорим про наш регион, то глобально она не отличается. Всегда должен быть водопроницаемый слой
Даже интересно — поможет ли?
Буду следить за темой!
Молодец — все доходчиво разъяснено.
У меня в подвале одного гаража сухо, а вот во втором с весны вода стоит и вот только начала заканчиваться.
При том, что выкачивание насосом помогало не более, чем на час, а потом набиралось все обратно на тот же уровень, как ранее было.
очень понятно, доступно и подробно!
Огромное спасибо за взятый на себя труд по описанию процесса.
Водосточный дренажный лоток и приямок в бетонном полу гаража
Друзья всем привет.
Гараж будет использоваться не для постоянного хранения личного авто, а больше для ремонтов авто.
Суть; в планах теплый пол в бетонном исполнении как основное отопление гаража, радиаторов не будет, t + 10 будет достаточно думаю, по центру пола пойдёт трап- слив, а вот как исполнить приямок для сбора воды только мысли, фото мыслей и примеров на фото.
ТЗ: теплый пол будет греться круглосуточно, гараж не будет использоваться под мойку, отвод воды хочу когда снег с машины таять за ночь будет.
Я рассматриваю приямок без днища, но хз как повезёт, или может глухой из бетона, приямок должен быть совсем небольшой размером с ведро или бочку 200л.
Жду предложений друзья и желательно с фото и буду выбирать
Метки: приямок для пола, в полу
Комментарии 54
Лежит по центру аквасток с уклоном в сторону ворот, на краю установлен пескоулавитель, слив через 110 трубу. Мою в гараже 2 раза в неделю. За 2 года проблем не выявил. Правда полы ещё не топил ни разу
А швеллер есть фото как установлен?
Машину выгоню скину
А швеллер есть фото как установлен?
А швеллер есть фото как установлен?
По центру утопил п- образный швеллер, с уклоном к воротам в приямок разрезал газовый баллон примерно больше половины, в нем находится насос дренажный за 2 тыс. Зимой переходически откачиваю на улицу, после обильно таяния снега с подкрылков и днища с утра набирается литров 20 воды. Сетки не ставил так как все равно для чистки надо вскрывать, а так провел пару раз шваброй в сторону насоса насос весь песок и ил выкачивает.
Для теплого пола нужно было положить полистерол 10 см, иначе греть будешь не гараж а песок под полом. Теплый пол в гараже это хорошо для работы. Для машины не стоит этого делать. Делать слив при теплом полу тоже не очень, так как большая часть воды будет испаряться на полу.
Пелистерол будет, сейчас только песок пока, а чем плохо испарение воды на теплом полу
Плохого ни чего нет.
Дело в том что если вы используете теплый пол для отопления гаража, для комфортного прибывания там нужно иметь температуру теплоносителя 35 градусов (если это водяное отопление) при такой температуре поверхность пола будет составлять примерно 24 градуса и снег (вода) будет испаряться в течении часа. По другим теплоносителям не знаю, имею дело только с водой.
Есть смысл делать слив?
Загнал машину с вечера утром всё сухо если даже сугроб заехал.
Правда для работы в гараже нужно снижать температуру до 18 г. иначе работать жарковато.
Есть еще один подводный камень, если в данном помещении работать с чистым металлом нужно будет сушить помещение, так как влажность будет корозировать.
Будет тосол, но не как не вода, так как она может перемерзнуть
Я имел в виду водяной пол или электрический.
Теплоноситель вода, редко используется из-за высокой корозийности.
Когда будешь брать теплоноситель обрати внимание на его плотность, она бывает разная. чем ниже плотность тем лучше текучесть и насосу легче качать.
Ну и от себя шаг трубы делай 15 см, улиткой.
Я имел в виду водяной пол или электрический.
Теплоноситель вода, редко используется из-за высокой корозийности.
Когда будешь брать теплоноситель обрати внимание на его плотность, она бывает разная. чем ниже плотность тем лучше текучесть и насосу легче качать.
Ну и от себя шаг трубы делай 15 см, улиткой.
А зачем насос, когда есть системы отопления самотеком с расширителем?
Насос обязателен, так как речь идет о гараже, самый минимум 6*4м то при площади в 24 кв. метра.
Нужен будет смесительный узел, для подмеса холодной воды.
Трубы будет две петли по 75 метров каждая.
Я бы посмотрел на систему самотёка способную протолкнуть 150 метров трубы диаметром 20мм!
Для теплого пола нужно было положить полистерол 10 см, иначе греть будешь не гараж а песок под полом. Теплый пол в гараже это хорошо для работы. Для машины не стоит этого делать. Делать слив при теплом полу тоже не очень, так как большая часть воды будет испаряться на полу.
Хранить машину там не буду, но буду заниматься изредка ремонтами и шабашками
Вот теперь всё объяснил. Надо было в теме прописать это, а то все поняли не правильно. Думали что это гараж для хранения авто.
Ремонты и шабашки это хорошо.
Тёплый пол для бокса хранения авто не вариант.
Сливные каналы тоже лишнее, если это не мойка.
Теплый гараж для хранения машины на зиму хорошо, но ежедневно это плохо. Машина сразу сгниет т.к. будет вечно мокрая и не будет успевать просыхать.
Бетонный пол поумолчанию самый холодный, досчатый теплее. Слив на 1 месяц хватит и потом перемерзнет, если не очищать
Как может слив перемерзнуть, если будет теплый пол
Так пол теплый внутри гаража, а на границе гаража и улицы уже совсем другая жизнь
Для сбора воды достаточно одной точки, не обязательно укладывать длинный трап. Пол состоит из трёх плоскостей, которые сходятся к канализационному сливу. Слив уходит в септик. Тёплого пола нет
А что эта за борода со шланг?Что к чему, можно написать?
Это к вопросу отношения не имеет. Водоснабжение. Там установлен водяной счётчик, тройник на садовые шланги и т.д.
Мне просто интересно.Буду у себя делать разводку-всё у всех подсматриваю, что да как.
СНЕГ—ТЕПЛЫЙ ПОЛ—КОРОЗИЯ. С Уваж.
Пурга. Снег тает, вода стекает, пол быстро высыхает. Лужи под машиной быстрее приведут к коррозии.
Тепло и вода- катализаторы коррозии, простейшая химия. Каждый въезд в теплый бокс активизирует реагент налипший на детали. И это будет происходить каждый день. В холодном боксе это происходит реже и медленнее, т.к. температура ниже 0. И снег редко тает. В полостях за ночь не успевает даже просохнуть!
Речь идёт про теплый пол, вы говорите о холодном и теплом хранении авто. Немного не в ту кассу…
Тем более, что отопление, можно не включать при кратковременном хранении.
А хранить авто не планируется? Просто как я понял всЯ замута для хранения. Ну если только регуляция будет норм то можно и утеплить и водоотведение сделать типо шамбо
У себя делал слив через трап в каналюгу, используется только когда мою машину, попадая на теплый пол снег тает и испаряется до трапа не успевает дотекать)))
Пескоулавливатель не стоит?
А то я хочу на прямую, от лотка труба наружу.
Поставил лотки из Леруа по середине, на конце поставил два дождеприемника, соединил их между собой трубой 100, в первый вода попадает ил осождается, переливается во второй а из него насосом или самотёком, и да лучше сделать уклон!
Самое эффективное что я видел это 2 лотка по сторонам чуть уже колеи колес, слив на улицу к воротам, там уже труба соединяет их и уходит в нужную сторону. Но это для использования минимойки в гараже, с чисткой от песка постоянной.
Если просто ставить авто и теплые полы, то уровень везде и шваброй убирать воду которая не высохла от теплого пола
А текущий пол в горизонте? Какой максимальной толщины можно сделать пирог для теплого пола?
