восстановление ролика сдвижной двери т4
Замена нижнего ролика сдвижной двери
Всем привет!
Давно нижний ролик просится на замену.
Дверь немного провисла, и жестко двигалась.
Не стал выпендриваться — брать дорогой ролик, взял JP. Недорогие и достаточно долговечные ролики JP.
Для тех кто не знает: перед снятием нижнего ролика под дверь нужно что-нибудь подложить так как нижний ролик- опорный!
Ни туда ни сюда не смог ролик от кронштейна открутить.
Открутил вместе с кронштейном и болгаркой срезал болты.
Кронштейн отреставрировал😁 почистил и покрасил
Снял крышку подножки, снял уплотнитель и обалдел. Под резинкой сильно сгнило, не крошилось но и не слабо. Сама подножка немного совсем.
Но сейчас пока немного не до сварщика и поездить ещё нужно. Нет возможности поставить машину.
Решил попытаться самому хоть как-то вычистить ржавчину.
Полировальной машинкой и наждачной на 80 почистил все до чего смог ей добраться. Остальное вручную.
Побрызгал цинкарем и был у меня кислотный грунт в баллончике, решил его брызнуть немного на отрытый метал.
Нижние ролики сдвижной двери
Последнее время всё чаще встречаешь темы о сдвижке: «не закрывается», «нужен совет», «дребезжит» и т.д. и т.п. Особенно это касается авто до середины 96-го года, то есть без двух фиксаторов/ограничителей на стойке и двери.
Сам в своё время столкнулся с подобной проблемой, на неровной дороге дверь дребезжала и громыхала. Фиг то с ним, можно свыкнуться понимая, что это недостаток конструкции Т4? до первого рестайлинга.
Всё бы не чего, но этот дребезг и гуляние двери стачивал концевик на салонный свет. Дошло до маразма, новый(феби) концевик стачился на четверть длинны за месяц, и на кочках в салоне была светомузыка салонными плафонами.
Кстати, с такой светомузыкой, я ездил смотреть Каравеллу в Ярославль, принудительно отключив плафоны кнопками.
При этом, дверь закрывалась хоть и с небольшим усилием но плавно, но как ебанули ударили морозы, то дверь стала захлопываться исключительно с разбегу и то с 2-го или 10-го раза, как повезёт. Всё боялся дверь на кочках потерять
Регулировка уже не помогала, хотя сначала грешил на замок, точнее на его загустевшую и старую смазку, а не тут то было.
Поехал купил ремкомплект нижнего ролика и поставил его.
Есть три вида ремкомплектов:
на старый год,
на свежий
и универсальный.
На старый и на свежий, отличаются длинной лапы, универсальный — это блок роликов без лапы, его и купил.
Процесс замены прост, описывать нет смысла. Дверь стала закрываться как на новом авто, одним пальцем.
Дело в том, что нижнею направляшку роликов, я всегда(минимум раз в месяц) протирал и пшикал силиконом. Соответственно её не прогрызло и даже краска осталась.
А теперь фото ролика производства Джомани и не старше 93-го года. Этот блок роликов лежит в гараже и я его часто показываю тем кто не верит, что в них может быть проблема.
Как отремонтировать направляющие сдвижной двери Фольксваген Т4?
В статье рассказывается о восстановлении направляющих сдвижной двери Фольксваген Т4 с помощью недорогого ремонтного комплекта отечественного производства. Статья рассчитана на автовладельцев и ремонтный персонал, занятый обслуживанием VW T4.
Прочел недавно на одном из форумов о ситуации с износившимися нижними роликами боковой двери на Т4. При этом на машине автора поста дверь просела вниз, но не перекосилась по отношению к стойке. Автор справедливо отмечает, что если вовремя не устранить эту неисправность, в негодность могут придти сразу несколько дорогостоящих компонентов двери:
— уплотнитель в нижней его части, по которой кронштейн просевшего ролика начинает интенсивно тереть;
— кузов, который ролик без пластмассовой оболочки может протереть до дыр;
— направляющие (фиксаторы), которые часто приобретают форму овала и не выполняют свои функции.
Знакомая ситуация? Описание аналогичной на любом форуме «бусоводов» можно найти легко.
Заметим, что изготовленные из конструкционного пластика втулки направляющих при эксплуатации боковой двери с «убитыми» нижними роликовыми опорами приобретают вид, как на фото 1.
Фото 1. Изношенная направляющая сдвижной двери Т4
Автопроизводитель не предусмотрел ремонт направляющей, хотя и сделал ее разборной. Предполагается при выходе детали из строя полная ее замена. Загвоздка лишь в том, что доступна деталь только в оригинале, аналогов мы не обнаружили. А цены на оригинал гуманными не назовешь. Вот и изощряются гаражные умельцы, кто во что горазд. Чаще всего заказывают токарю изготовление втулок из капролона или другого подходящего пластика, благо заменить их – пара пустяков.
Если процесс износа не затронул корпус направляющей, то замена втулок – хороший выход из положения.
На рынке Украины имеется как минимум две модели ремкомплектов для ремонта направляющих разных производителей.
1. Ремкомплект, состоящий из двух сменных втулок. Комплект рассчитан на ремонт одной двери. Детали комплекта выполнены из конструкционного пластика методом литья под давлением.
Упакованный в аккуратный блистер ремкомплект оставляет хорошее впечатление.
Рис. 3. Сменные втулки фиксатора сдвижной двери Т4
2. Ремкомплект, в составе которого одна сменная втулка, изготовленная из капролона методом точения.
Рис. 4. Ремкомплект направляющей сдвижной двери Фольксваген Т4 ATP ND 701843637
Комплект предназначен для ремонта одной направляющей OE 701843637.
В чем различие между комплектами? Кроме состава, комплекты отличаются методом производства. Комплект ATP Auto Parts выполнен на токарном станке точением из капролонового прутка. Преимущество – при этом методе производства более точно выдерживаются размеры детали. А в остальном оба комплекта равноценны.
Высокие антифрикционные качества и износостойкость материала обеспечили ему популярность для изготовления различных деталей машин. Стойкость к действию углеводородов, масел, спиртов и нетоксичность позволяют использовать капролон для производства автозапчастей.
Работу по замене втулок даже неискушенному в гаражных ремонтах автомобилисту выполнить вполне по силам. Для работы понадобится следующий инструмент:
— крестовая отвертка №4 для отвинчивания направляющей (OE 701843637), которая крепится на стойке автомобиля винтами с потайной головкой М8х18 (OE N10084701) по 2 шт.;
— съемник стопорных колец (см. рис. 5).
Рис. 5. Съемник стопорных колец
Нажимаем на втулку, чтобы ее обратная сторона слегка выдвинулась из корпуса, снимаем с помощью съемника стопорное кольцо и вынимаем втулку и пружину. После замены втулки собираем направляющую, устанавливаем ее на место, винты крепления затягиваем моментом 20 Нм.
После замены направляющих на боковой двери Фольксваген Т4 производитель рекомендует выполнить ее регулировку, как это описано в нашей статье.
В нашем интернет-магазине autoto4ka.com.ua всегда в наличии ремкомплекты направляющих сдвижной двери VW T4 701843637KIT!
Ждем вас! Обращайтесь! Всегда рады помочь!
Наша команда желает вам приятных покупок и легких дорог!
Замена порога сдвижной двери на Т4
Привет ребят, совсем забросил бортовик, ушёл в видео, а его тут сильно не любят)))
В общем с самой покупки буса (2014год) мечтал что то сделать со сдвижной дверью. Она же сдвижка, она же боковая, но в том сервисе, где я жил неделю в режиме самообслуживания — ее называют слайдер.
Все было печально с самой покупки буса, дверь можно было открывать только на 40 см, дальше она вываливалась наружу, отрубая пальцы ног тому, кто пропустил «Не трогай дверь» мимо ушей. Пару лет назад я кинул лист металла 3мм сверху на все это безобразие, присрал дуговой сваркой к трухе. Это была полумера, ибо дверь все равно нормально не каталась, но хотя бы стало можно ее открывать во всю ширь. Главное не задеть во время погрузки, ведь верхняя направляющая так и не появилась.
Вспоминая прошлые новогодние каникулы, решил в этот раз как следует подготовиться и спланировать свой досуг. Заранее заказал ремкомплект рельсы и нижний ролик от Т4 (1200 и 500р), и договорился с Равилем (Bughouse) что приеду в гости.
За неделю удалось проделать огромную работу по удалению старого гнилья и созданию нового порога с нуля, вокруг ремкомплекта.
По дороге пришлось восстанавливать поддомкратники и наружные элементы, теперь низ правого борта в идеальном состоянии.
В подробности процесса вдаваться не буду, скажу только что спустя неделю руки уже заживают от сварочных ожогов, а дверь теперь катается просто идеально! Держите фотки, если интересен процесс, есть куча закреплённых сториз в инсте gaponspb
Замена уплотнителя сдвижной двери.
зДРАЙВствуйте!
Проблема распространенная, потрепался от времени уплотнитель сдвижки, пассажиры начали жалавоться что дует из двери.

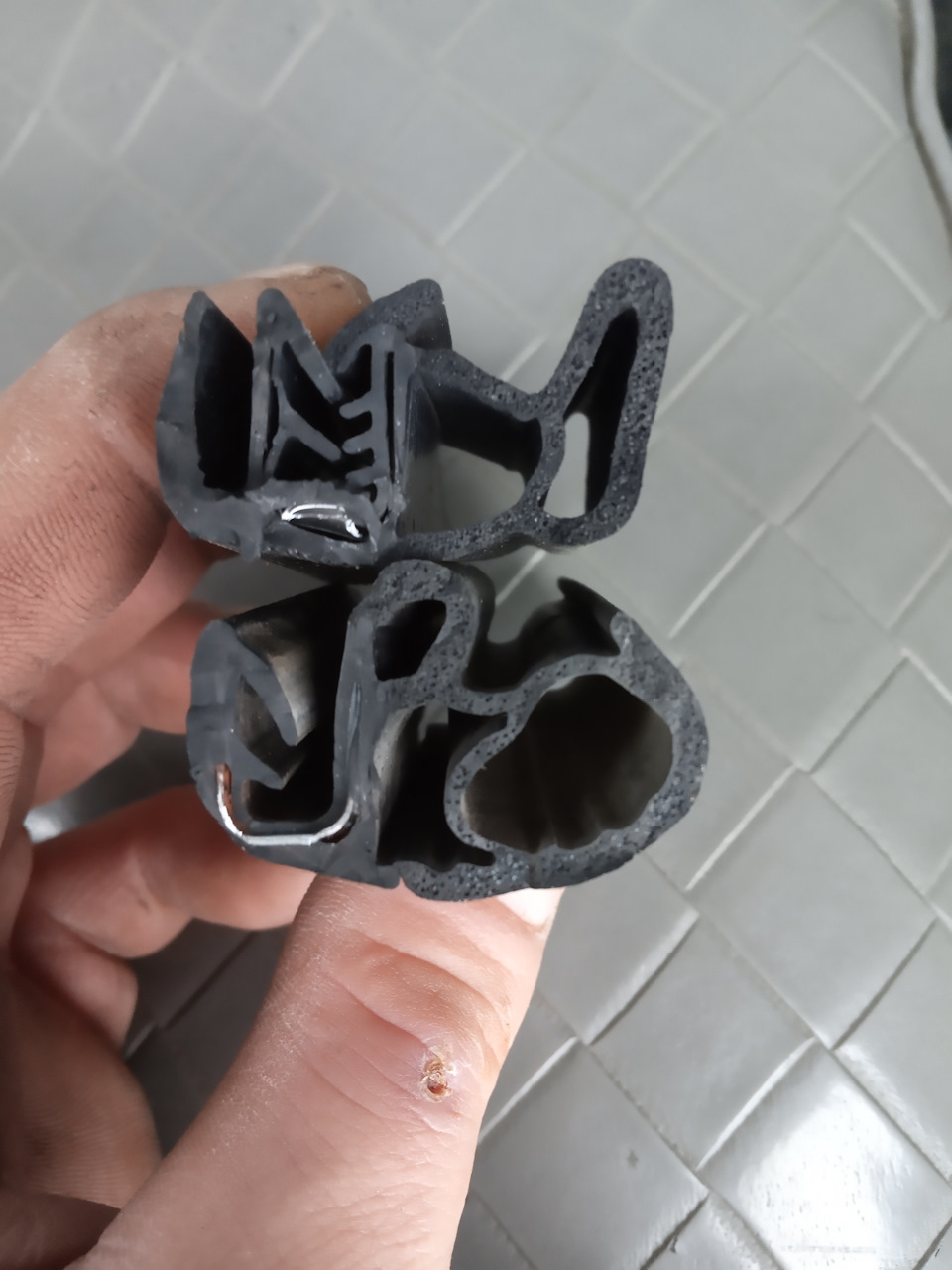

Отрезал кусок для образца и на рынке подобрал от Шеви нивы. Взял 5 метров, осталось

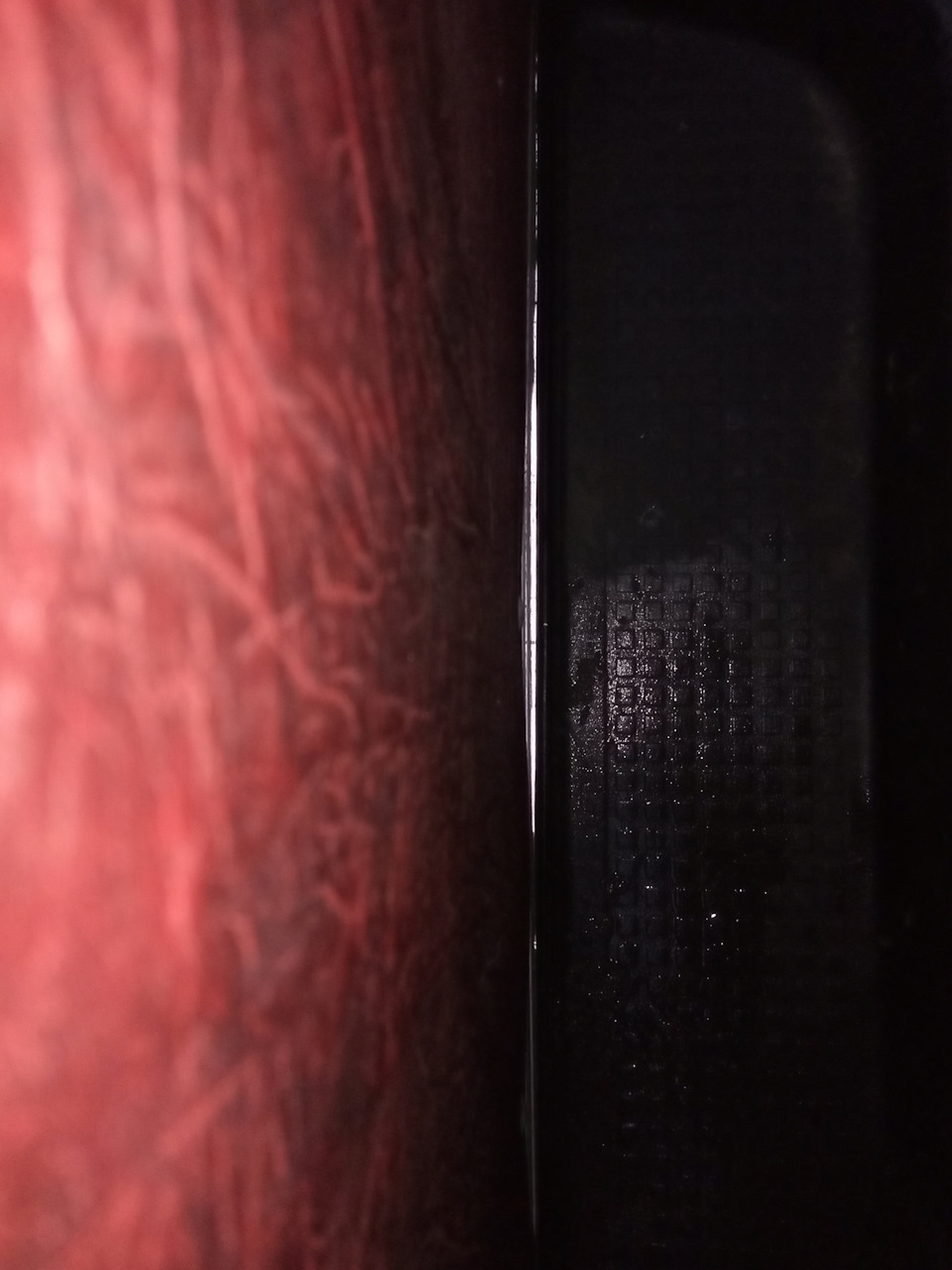

Подошёл впринцепе норм, только в низу щель, я думаю из-за кривой двери, так как не по всей длине, а только в центре сантиметров 25-30. Надо будет колхозить что нибудь из дверных- оконных уплотнителей.
Volkswagen Transporter 2002, двигатель дизельный 2.5 л., 88 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Volkswagen Transporter, 1999
Volkswagen Transporter, 1993
Volkswagen Transporter, 1995
Volkswagen Transporter, 1999
Комментарии 22
Привет, подскажи пожалуйста, в нижней направляющей сдвижной двери есть какие-нибудь дренажные отверстия?
Привет, если честно, не знаю
Я с КАМАЗа ставил. Только нужно 1.5 штуки. Очень плотно прижимает.

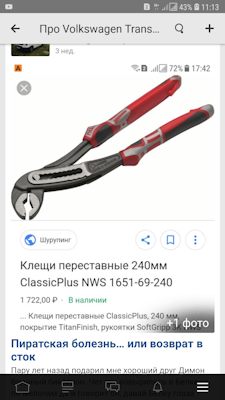

Типа вот такими клещами отогнуть немножко металл в сторону двери.
Если снизу на сдвижке щель, самый надежный метод как я себе делал это — отогнуть металл под резинкой в сторону той самой дырени и все гут. Работы 1 минута и типа пасатижи! Я делал щипцами (в гараже нашел что под руку попало).
На днях тоже замiнив, взяв вiд ваз 2108, всьо норм i без щелей.
Щель только в одном месте, не думаю что это из-за уплотнителя
Може i так. Менi треба i на лядi помiняти, треба буде тоже шось пiдiбрати.
VIRYSx а от какой двери Шеви уплотнитель? У Шеви смотрю есть на уплотнители внутри паз под обшивку, а у нас на тэчиках на сдвижной не помню, вроде тоже есть.
Я хз если честно, продавец сказал от Шевроле. На моем старом от т4 небыло
Можно на низ двери поставить уплотнитель, который будет снизу закрывать уплотнитель на кузове. Резинка на кузове будет чистой. Проверено раньше если надо достать что-то с салона, замазывал брюки об уплотнитель, также дети когда вылазили пачкались сейчас резинка чистая.
Спасибо за совет, попробую!
Поставь уплотнитель на пластик ступеньки я у себя заделал так
Будешь возле машины обрати внимание на торец ступеньки берешь старый уплотнитель отрезаеш от него кусок равный длиннее дверного проема и одеваеш его на торец ступеньки при закрытии двери уплотнитель будет прилагать к дверной карте тем самым уберет твои щели Удачи
Спасибо за совет, попробую!
Поставь уплотнитель на пластик ступеньки я у себя заделал так
Только сегодня прочел коммент так же сделал, а то не понятно откуда образовалась внизу щель
Мне тоже по весне предстоит менять уплотнитель сдвижки, в низу потерся сильно
Проблемное место, все наступают, ноги вытрехают об него
