Что будет если ремень грм перескочит на несколько зубьев

12.07.202211.07.2022 admin 0 Comments

Перескочил ремень ГРМ

Ремень ГРМ выполняет ответственную миссию в автомобиле и от надежности его работы зависит долговечность и безопасность двигателя.

На некоторых моделях двигателя обрыв ремня или его проскальзывание, когда перескочил ремень ГРМ на несколько зубьев на шкиве коленвала или распредвала, может привести к серьезным поломкам.

Если даже при перескакивании ремня ГРМ не происходит аварийной ситуации, то двигатель начинает работать с перебоями или вообще глохнет.

Это связано с тем, что сбиваются фазы газораспределения и нарушается цикл подачи топлива и продувки цилиндров. Обычно подобные случаи происходят, когда на ремень ГРМ попадает масло или тосол. Это может быть потекшая помпа или нарушившийся сальник одного из валов. На переднеприводных автомобилях ВАЗ 2108-09 и их модификациях иногда причиной попадания масло в зону работы ремня ГРМ является потекший датчик давления масла, расположенный слева вверху от крышки ремня.

Поэтому состоянию ремня необходимо уделять повышенное внимание, а именно; не оставлять на потом появившееся свежее подозрительное пятно в районе крышки ремня. Иногда «потом» может уже не быть, так как даже незначительное количество масла, способно создать условия, чтобы перескочил ремень ГРМ.

Если же никаких видимых следов масла или тосола не наблюдается, а двигатель, тем не менее, ведет себя необычным образом, т.е. не развивает обороты, плохо заводится или часто глохнет – снимите крышку ремня ГРМ и убедитесь в правильности установки меток.

При замене ремня ГРМ всегда добивайтесь точности его установки по заводским меткам. «Сбитая» даже на один зуб ремня метка обязательно негативно скажется на работе двигателя, а на некоторых моделях запуск его станет невозможным, так как будут сбиты фазы газораспределения. Особенно это относится к дизельным двигателям, которые очень чувствительно реагируют на неточность установки ремня.

Выставив двигатель по заводским меткам, начинайте установку ремня с длинной, свободной стороны, сразу дав ему предварительный натяг, а уже затем прокладывайте его дальше через ролики. Зубья ремня ГРМ должны точно при этом попадать во впадины шкивов, если же это невозможно, то немного сдвиньте коленвал или распредвал, чтобы зуб ремня лег четко в выемку на шкиве. После установки снова проверьте совпадение меток, провернув коленвал на два оборота.

Источник

Перескочил ремень ГРМ

Источник

Что делать если перескочил ремень ГРМ на один зуб

Как и любой другой узел автомобиля или деталь, ремень грм выполняет определенные функции. На него возложена многозначительная опция, и за счет убедительности его функционирования обусловлена эксплуатационная продолжительность и защищенность автомобильной силовой установки в целом.

Может ли перескочить ремень ГРМ

Перескок или проскальзывание ремня грм – довольно частое явление, знакомое многим автомобилистам. Ремень проскакивает на один зуб или несколько. Речь о зубьях маховика колен- или распредвала. Понятно, что такая ситуация способна привести к серьезным проблемам.

Основные причины из – за которых перескакивает ремень ГРМ

Так работает ремень ГРМ

Ремень ГРМ является важным элементом автомобиля, поэтому требуется проводить его обслуживание своевременно. Причины, которые приводят к его перескоку бывают следующие:

Конечно, это не все случаи из – за которых, происходит обрыв или перескок ремня ГРМ. Но понять это можно по следующим признакам.

Что делать если перескочил ремень ГРМ на Приоре – видео

Признаки и симптомы перескока ремня ГРМ

В двигателях внутреннего сгорания с использованием зубчатого ремня в приводе ГРМ всегда есть опасность его перескакивания через один или несколько зубьев.

Если перескочил ремень грм, то признаки этого могут быть в зависимости от конструкции двигателя следующие:

Как правило, при перескакивании ремня ГРМ в пределах двух зубьев двигатель будет продолжать работать, но с видимыми перебоями. Когда же ремень перескочить больше чем на два зуба, последствия могут быть самые разные.

На примере переднеприводных ваз происходит следующее:

Подобная неисправность, как перескочивший ремень ГРМ, вызвана, как правило, либо утечкой масла, которое попало на зубья ремня, течью тосола, неисправностью натяжного ролика или предельным износом ремня.

Что делать если вы у вас перескочил ремень ГРМ на один или несколько зубьев

Как правило, перескок ремня грм сразу не приводит к чрезвычайным проблемам, но мотор начинает функционировать с перебоями или не заводится. Объясняется все просто: фазы ГЗР неправильные, нарушен общий цикл подачи горючего и прочистки цилиндров.

Ремень ГРМ в сборе с роликами

Причина перескока грм часто связана бывает с тем, что на резиновый материал элемента грм капает немного масла или охлаждающей жидкости. Протекает помпа, нарушается работа манжеты какого-либо вала – одним словом, к этому привести может все, что связано с маслом или жидкостями. Поэтому если вы обнаружили неисправность необходимо сделать следующие:

На завершающем этапе работ вновь сверить тождественность меток. Например, пока маховик коленвала снят, можно добавочно диагностировать метку на коленвале путем сопоставления метки на звездочке вала и выреза на маслонасосном приливе. Если метки не на месте, придется снова повторить установку. Делается это до тех пор, пока метки не совпадут. После этого коленвал проворачивается на два оборота, совместимость диагностируется заново. Если метки совпадают, надо переходить к сборке.

После того, как все собрано, силовой агрегат запускается. Если появляется характерный гул, которого быть не должно, это явно свидетельствует о перетяжке ремня. Придется заново провести регулировку.

Правильно выставляем метки на ремне ГРМ

После закрывания ремня защитной крышкой, рекомендуется проверить ремень на момент задевания, а силовой агрегат – на чистоту функционирования. Если стуки и шум не исчезают, крышку рекомендуется поставить на болтах, тем самым, затянув ее в нужное положение.

Видео: Как узнать гнет ли клапана вашего двигателя при обрыве ремня ГРМ

Источник

Если проскочил ремень грм как будет работать двигатель

В двигателях внутреннего сгорания встречается неисправность, когда перескакивают на одно или несколько положений зубья ремня ГРМ или звенья цепи.

Признаки и симптомы

Имеется шесть основных признаков того, что перескочил ремень ГРМ.

Чаще всего бывает, что изделие перескакивает на один зуб, и из-за этого двигатель продолжает свою работу, но увеличивает расход топлива, а также появляются перебои в работе и запуске.

Если имеются подозрения на то, что произошёл перескок на несколько зубцов, то не следует запускать двигатель повторно. В худшем случае это может привести к тому, что клапана загнутся.

Может ли перескочить ремень грм

В двигателях внутреннего сгорания встречается неисправность, когда перескакивают на одно или несколько положений зубья ремня ГРМ или звенья цепи. В такой ситуации параметры силового агрегата существенно изменяются.

Это может привести к серьезным последствиям. Каким образом определить наличие такой неисправности, как предотвратить ее, что делать для устранения проблемы?

Причины перескакивания ремня, цепи ГРМ

Основные причины перескакивания ремня ГРМ:

Перескакивание звеньев (звена) цепи встречается с меньшей вероятностью, но последствия такой неисправности серьезнее. Причины перескакивания цепи:

Причины

Ремень ГРМ является важным элементом автомобиля, поэтому требуется проводить его обслуживание своевременно. Причины, которые приводят к его перескоку следующие:

Попадание на ременную поверхность масла или жидкости для охлаждения

Как только на изделии появились следы технической жидкости, ремень следует незамедлительно поменять. В ином случае это может привести к проскальзыванию через зубцы, соскальзыванию его со шкива и даже обрыву.

Грубая ошибка, когда водители просто очищают загрязнившуюся поверхность и продолжают пользоваться данным изделием дальше.

Практика показывает, что если на ремень попала жидкость, то она полностью впитывается в резину. Он теряет свои свойства и начинает растягиваться.

Запоздалая замена

Большинство изготовителей ремней ГРМ рекомендуют менять свои изделия примерно каждые 60 тысяч километров. Однако этот показатель может варьироваться в большую или меньшую сторону, в зависимости от качества продукции.

Ненадлежащая эксплуатация

Бывает, что изделие может перескочить из-за ошибок, при его эксплуатации. Частый пример — ослабел ролик или натяжитель. Когда происходит ослабление ременного натяжения, то есть вероятность соскальзывания с пазов шкива. В противоположной ситуации, если при установке ремня, его сильно перетянули, то это приведёт к его обрыву.

Проскальзывание может произойти и в случае, когда у одного из шкивов имеется сильный люфт. Поэтому очень важно следить за уровнем натяжения у всех частей механизма.

Неправильно выставлены метки

Иногда внешне не видно перескока, но мотор плохо заводится и сразу глохнет. Такое может происходить, если метки были сбиты или неправильно выставлены изначально. Сдвиг даже на один зуб может вызвать проблемы с мотором. Если двигатель дизельный, то он не заведётся даже при ошибке в один зубец.

Необходимо проводить замену ремня грм в надежных местах с использованием специальных инструментов.

На данной фотографии видно, что смещен впуск на один зуб по часовой стрелке, это является одной из самых распространенных ошибок при замене ремня. Чтобы этого не происходило можно пользоваться специальными фиксаторами шкивов при замене ГРМ.

Внешние повреждения

Со временем на поверхности расходника могут появиться различные трещинки и углубления, а нити изделия могут начать отслаиваться. При больших нагрузках на ремень, даже самые маленькие дефекты довольно быстро разовьются. Поэтому их невозможно устранить самостоятельно. Все что можно сделать – это произвести замену как можно раньше.

Низкое качество запчастей

В продаже имеются весьма дешёвые «неоригинальные» ремни. Но не стоит обольщаться их ценой. Зачастую ресурса такого изделия хватает всего на 20 тысяч километров. Далее следует либо растяжение, либо обрыв.

Сложные условия эксплуатации

В отличие от цепи, ремень очень чувствителен к высоким и низким температурам, повышенной влажности и другим погодным явлениям. Они сказываются на преждевременном износе изделия. Поэтому может потребоваться более частая замена.

Как проверить ремень ГРМ

Замена ремня ГРМ – одна из ключевых процедур ТО автомобиля. Процесс занимает всего 30 минут, а его выполнение служит гарантом бесперебойной работы двигателя.

Главное – своевременно проверять состояние этого рабочего узла, иначе могут возникнуть серьезные неполадки.

Ремень ГРМ, натяжной ролик

Последствия

Последствия того что ремень ГРМ перескочил на несколько зубцов могут быть разными – от замены самого ремня ГРМ, до ремонта газораспределительного механизма автомобиля.

Величина повреждения зависит от того имеются ли на двигателе выемки под клапаны в поршнях или нет.

Проточка для клапанов

Перескок может случиться во время, когда клапана опускались, чтобы осуществить впрыскивание топлива или же выпустить газы. Поршни все ещё продолжают своё движение и могут сильно ударить по клапанам. Это приведёт к сгибанию последних. Эта ситуация аналогична обрыву ремня ГРМ. Более подробно о том, на каких двигателях это происходит можно прочитать в данной статье.

Чтобы не попадать в данную ситуацию, рекомендуется вовремя делать осмотр и если есть необходимость, менять расходник.

Стоимость ремонта

Средняя цена замены ремня и ролика в автосервисах колеблется от одной до трёх тысяч рублей. Разброс цен связан с тем, что замена деталей на иномарках стоит примерно в 2–3 раза дороже, чем на отечественных автомобилях.

Если выяснится, что нужно менять ещё помпу водяного охлаждения двигателя и сальник коленвала, то цена увеличится ещё на 1 – 1,5 тысячи рублей.

Хотя на рынке есть огромный выбор товаров с разным уровнем цен, следует выбирать только бренды, рекомендованные производителем или же их качественные аналоги. Использование дешёвых деталей может привести к серьёзным поломкам и дорогостоящему ремонту.

Например, если в результате проскакивания ремня погнулись клапана, то придётся менять практически всю головку блока цилиндров. Даже в случае, когда ремонт осуществляется своими руками, траты на замену клапанов, насоса, ремня, заливку масла и антифриза, и прочие детали, составит как минимум 10.000 рублей.

Ремонт и обслуживание ГРМ

Основная проблема в этом механизме – это изношенные шейки, кулачки и увеличенный зазор в подшипниках. Для уменьшения зазора необходима шлифовка шеек распределительного вала. При этом также углубляют канавки для подачи масла. Шейки шлифуют под ремонтный размер. Далее после ремонта проверяют высоту кулачков.

На опорных частях под шейки не должно быть даже минимальных повреждений. На корпусах подшипников не должно быть трещин. После чистки и промывки распределительного вала обязательно проверяют зазор между шейками и отверстием в опоре ГБЦ.

Цепь не должна быть растянутой и иметь механические повреждения. Пока она не изношена, ее можно регулировать. Отворачивают стопорный болт на половину оборота. Затем поворачивают коленчатый вал на 2 оборота и далее стопорный болт заворачивают.

Причины и последствия

Примечание. Так, на автомашинах с передним приводом (наши «восьмерки», «девятки») фактором попадания смазочной жидкости становится потекший регулятор давления масла. Он находится выше ремня грм.

Вообще, на Вазах перескок ремня приводит к следующим печальным последствиям:

Говорить о том, что состоянию ремня нужно уделять периодическое внимание, излишне. Чаще всего следует не пропускать свежие и подозрительные масляные пятна, образующиеся в зоне защитного чехла резиновой составляющей грм. Даже самая малая доля смазки дает повод свидетельствовать о том, что проблема налицо.

Теперь рассмотрим такую ситуацию: признаки перескока не замечаются, но силовая установка ведет себя крайне непредсказуемо. Например, мотор практические не развивает обороты, очень неудачно заводится и часто глохнет. В этом случае крышку всего механизма надо будет открыть, а затем удостовериться в безукоризненности выставления меток. Надо помнить, что сдвиг даже на 1 зуб риска способна ухудшить работу силового агрегата, негативно сказаться на запуске и т.д.

Примечание. Особенно актуально это для дизельных автомашин, силовая установка которых невероятно чутка к неграмотному монтажу ремня.

После того, как автомобилист убеждается в правильности выставления меток, начинается установка самого ремня.

Есть ли варианты, которые не гнут?

Конечно есть, но сейчас встречаются очень редко. Еще раз вам советую — почитать статью про ПРИОРУ, там есть модели моторов, которые раньше «не гнули». Однако к сожалению сейчас таких практически нет. Поэтому многие проводят — такой тюнинг силовых агрегатов.

Суть тут также банально, проста – вместо обычных поршней ставят варианты с «выемками» сверху. Тогда даже если случится обрыв, клапана просто опустятся в эти ямки и ничего страшного не произойдет. Нужно будет поставить новый ремень и синхронизировать распределительный и коленчатый валы.

«Здорово» — скажите вы. НО почему же тогда такие поршни не ставят на все модели? Ведь это 100% защита.

Опять все просто – такие поршни съедают часть мощности двигателя, причем прилично. До сих пор ходят споры «насколько». Некоторые говорят что примерно на 5 – 7%, а это извините меня –ПРИЛИЧНО! Все дело в том, что такой поршень — тяжелее, да и сжатие не такое эффективное. Вот поэтому многие и отказались от такого решения. Многие – но не все!

Источник

Можно ли эксплуатировать автомобиль, если ремень ГРМ перескочил на один шкив

Если перескочил ремень грм

Перескок или проскальзывание ремня грм – довольно частое явление, знакомое многим автомобилистам. Ремень проскакивает на один зуб или несколько. Речь о зубьях маховика колен- или распредвала. Понятно, что такая ситуация способна привести к серьезным проблемам.

Причины перескакивания ремня, цепи ГРМ

Основные причины перескакивания ремня ГРМ:

Это интересно: Колонки на Хонда Аккорд 7: размеры и установка

Симптомы неисправности

Основные признаки того, что ремень или цепь проскочили:

При появлении подобных признаков следует прекратить движение (запуск двигателя), продиагностировать двигатель либо обратиться к мотористу.

Изменения в работе двигателя после перескакивания

Обычно перескакивание ремня или цепи ГРМ происходит в результате одновременного действия нескольких факторов, например, растяжения, повышенной нагрузки во время старта двигателя или движения. В этом случае перескакивание может произойти через шестерни (шкивы), как коленвала, так и шкива распредвала. После этого зажигание смещается в сторону позднего.

Величина такого смещения в угловых единицах зависит от количества зубьев ремня ГРМ или звеньев цепи. Смещение ремня ГРМ на один зуб соответствует изменению угла зажигания на величину, равную отношению 360 угловых градусов/количество зубьев. Например, если количество зубьев равно 100, тогда смещение будет около 3,6 градусов.

Запозднение угла зажигания двигателя на такую величину часто не выходит за рабочие параметры двигателя.

При смещении на один зуб (звено) двигатель, как правило, работает. При этом наблюдаются следующие изменения:

В случае, когда ремень проскочил более, чем на зуб, изменение угла зажигания составляет более 5 угловых градусов. Это критическая величина. В современных автомобилях блок управления обычно глушит двигатель, чтобы не произошло серьезных механических повреждений, особенно, в двигателях, где в такой ситуации поршни «встречаются» с клапанами. Опытные водители во время выбора или приобретения автомобиля специально интересуются, встречаются ли поршни с клапанами в данной модели двигателя, установленного в автомобиль.

При перескакивании ремня (цепи) на два и более зуба (звена) наблюдаются:

Эксплуатировать автомобиль в такой ситуации крайне опасно.

Что происходит в двигателе в момент обрыва ремня

На сегодняшний день чаще всего используются двигатели с 8 и 16 кл. Они отвечают за компрессию цилиндров и за выпуск отработанных газов. Они двигаются из-за распределительно вала, который раскручивается и нажимает на клапан. Рабочий цикл двигателя — это периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя.

Клапана в нужный момент открываются и закрываются. Привод осуществляется расположенными на распределительном валу кулачками. При вращении кулачек своей выступающей частью нажимает на клапан, в результате чего он открывается. Кл. пружина закрывает его.

Кулачек— составная часть газораспределительного вала (водители называют его распредвал). Распредвал имеет опорные шейки и кулачки. Крутящий момент от коленчатого вала на распредвал передаётся цепью или ремнём грм.

Если при работающем двигателе обрывается приводной ремень, то распредвал перестаёт быть связанным с коленчатым валом. И он может остановиться произвольно в таком положении, при котором какой-нибудь из клапанов будет полностью открыт. В этом случае поршень при движении вверх может столкнуться с клапаном, который в этом случае гнётся.

Как грамотно выставляются метки в процессе замены/установки ремня на «девятке»

Работа грм на автомобилях с передним приводом осуществляется посредством зубчатого ремня. Каждая очередная замена ремня АвтоВаз рекомендована после 65-тысячного пробега. Помимо замены самого элемента, рекомендована также смена ролика.

Алгоритм выполнения замены ремня грм выглядит следующим образом:

Как выставляются метки

Важно суметь выставить метки так, чтобы в передней части мотора риска на колесе распредвала совпадала с верхним приливом на крышке ремня.

Что касается второй метки, то она связана с лючком кожуха сцепления. Она находится под трамблером. Этот лючок бывает защищен спецзаглушкой резинового типа, которую следует вытащить. И при верно выставленных метках, следует проверить по метке лючке: если в треугольнике лючка видна риска, совпадающая с торцом маховика, значит, все правильно.

Продолжается процедура замены ремня:

Совет. В процессе работ, чтобы надежно зафиксировать маховик от прокручиваний, рекомендуется вставить между его зубьями прочный металлический стержень (отвертка, монтировка).

Примечание. Шкив (колесо) коленвала полностью не снимается. Его оставляют висеть.

Установка ремня грм является довольно непростой рабочей манипуляцией. В первую очередь рекомендуется постараться вдеть ремень с правой стороны «ветки».

Затем, как только ремень встал на место, следует натянуть его шагом натяжного ролика, а после зафиксировать в таком положении.

Рекомендация. Грамотно подогнанный резиновый элемент передачи грм можно проверить так: попробовать повернуть его усилием руки поперек на 90 градусов (если поворачивается, значит, натянут не слишком).

Стоимость ремонта

Рили ремень грм не попадает на 1 зуб — бортжурнал Hyundai Getz 1,6 16V 2004 года на DRIVE2

С покупки горел чек. Хозяин развел руками, мол проморгал когда загорелся, но авто бегает, значит лезть туда не надо. Сразу считал 340ю ошибку — ошибка в цепи датчика распредвала. Инет говорил, что датчику хана, что в его контакт могло попасть масло и все, при условии, что авто едет. Случайно наткнулся на каком-то сайте по вообще другим авто, что горела эта-же ошибка, а как оказалось, ремень грм не попадал на 1 зуб по меткам. Машина едет, но газораспределение уже сбито. В контакте в гетц-группе гуру сразу сказал, что если грм сбит на 1 зуб, то клапана стуканут. В группе акцентоводов(их же мотор) по существу никто ничего не ответил. И вот на днях один товарищ в акцентгруппе сделал запись о том, что горела ошибка 342, он открыл крышки, а там на шкиве распредвала метка не совпадает на 1 зуб, все выставил заново, ошибка потухла и машина поперла.Чтож, начитался мануалов(самый толковый), купил головку на 22 и поехал в гараж с мандражем и дрожью в коленях)Скажу сразу, что ничего сложного нет, просто очень страшно.

Открыл крышку — вот что было

Все переустановил заново, 100500 оборотов коленвала для проверки меток — все норм, собрал, завел — УУУРРРААА- чек погас!Проехал уже километров 8, и успел привыкнуть к авто. НО после первого запуска: двигатель работает тише, холостые обороты ниже, авто стола приеместей, причем намного! Мандраж остался! А мало ли что порвется, открутится и т.д. брр))

Это интересно: Датчик температуры Лада Приора: где находится и как заменить

2163-13-13-011111-1

Головкой «на 16» — два болта 1, головкой «на 13» — три болта 2 и головкой «на 8» — болт 3.

Снимаем верхнюю крышку ремня привода ГРМ.

Головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня и его натяжение.

Если усилием большого и указательного пальцев руки удастся перекрутить ведущую ветвь ремня (в точке, расположенной между зубчатыми шкивами распределительного вала и насоса охлаждающей жидкости) больше, чем на 60˚-70˚ то ремень натянут слабо и его необходимо подтянуть.

Для регулировки натяжения ремня следует снять нижнюю крышку. Головкой «на 8» с трещоткой отворачиваем два винта крепления нижней крышки ремня привода ГРМ (для наглядности показано на снятом двигателе «Рено Логан»/«Сандеро»).

Обрыв нового ремня ГРМ: распространенные причины

Данная ситуация может возникнуть также при имеющемся люфте шкива. Именно поэтому для предотвращения поломки двигателя нужно не только вовремя менять ремень ГРМ, но и следить за его натяжением и исправной работой каждого элемента механизма, чтобы предотвратить обрыв.

Не думайте, что, просто стерев масляное пятно, можно продолжать ездить, не предпринимая никаких действий. Полностью вывести следы масла с нового привода не представляется возможным. После того как техническая жидкость попала на него, она впитывается, лишая привод необходимых для исправной работы качеств. Здесь поможет только замена на новый привод.

Как выбрать новый комплект запчастей

Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы. Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:

На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.

Цепь, шестерни, башмаки и натяжитель — полный комплект для замены

Совет. Основные технические характеристики цепи — её размер и количество звеньев, по ним и нужно подбирать деталь. Если вас одолевают сомнения, то не покупайте новую запчасть, не сняв старой, с которой её можно сравнивать.

Сейчас читают: Сход-развал Renault Logan 2009. Отчет с фото.

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс. км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.

Меры для предотвращения серьезных последствий неисправности

При появлении возможных симптомов перескакивания ремня или цепи следует выполнить компьютерную диагностику. Неисправность можно определить по слишком большому углу зажигания. В статическом режиме диагностика может не показать ошибку двигателя, так как электронные узлы остаются исправными.

Необходимо выполнять измерение параметров в динамическом режиме. В то же время, это опасно, особенно, если проскочил не один зуб. Когда работает двигатель, в котором проскочил ремень ГРМ, вероятно механическое повреждение отдельных узлов.

Можно определить неисправность визуальным методом. Для этого требуется обеспечение доступа к меткам и ременной передаче. В пожилых бензиновых авто используется стробоскоп в качестве устройства контроля.

Периодичность и признаки замены

По предусмотренному заводом-изготовителем регламенту ремень привода ГРМ автомобилей Рено Логан меняют при пробеге 60 тыс. км или после 4 лет эксплуатации. Кроме того, рекомендуется проводить осмотр деталей привода и выполнять проверку и регулировку ременной передачи через каждые 15 тыс. пробега.

И хоть сам ремень (при условии его оригинальности) спокойно «ходит» 90-120 тыс., игнорировать заводские требования не рекомендуется. Дело в том, что поршни 8-клапанных двигателей K7J, K7M не имеют достаточных углублений под тарелки клапанов. При обрыве ремня встреча клапанов с поршнями будет фатальной – их попросту согнет и двигатель выйдет из строя.

Проводя регламентные работы после 15 тыс. пробега, следует обязательно осмотреть ремень, даже если до срока его замены ещё далеко. Признаки, свидетельствующие о скором выходе изделия из строя:

Как определить неисправность цепного привода

В отличие от ременной передачи ГРМ, вынесенной за пределы двигателя, цепь с шестернями располагается внутри силового агрегата и полностью скрыта от глаз. С одной стороны, это плюс: механизм меньше шумит и обильно смазывается моторным маслом, что увеличивает его ресурс. С другой стороны, без снятия клапанной крышки невозможно визуально оценить техническое состояние узла.

Первым признаком неполадок цепной передачи является рокочущий звук, доносящийся из-под крышки при работе силового агрегата. Рокот ослабленной цепи ни с чем не спутаешь, он слышен с той стороны, где расположен механизм газораспределения.

Ослабление с зазором до 1 см позволяет цепи перескакивать при запуске мотора

Услышав подобный звук, владелец машины должен проверить состояние привода, чтобы не столкнуться с большими неприятностями, связанными с ремонтом мотора. Есть 2 пути: сразу же ехать на диагностику в ближайший автосервис, либо самостоятельно снять крышку клапанов и убедиться в прослаблении участка цепи около шестерни распределительного вала. Ухудшение натяжения вызывают такие причины:

Если в двигателе авто установлено механическое натягивающее устройство старого образца, то при появлении описанных симптомов первое действие — подтянуть цепь с его помощью. Для этого достаточно ослабить наружную гайку, удерживающую пружину плунжера, и вручную повернуть коленчатый вал на 1—2 оборота. После чего гайка снова затягивается.

Стопорим коленчатый вал от проворачивания, вставив лезвие силовой шлицевой отвертки между верхней стенкой окна в картере сцепления и головкой болта крепления кожуха.

Будьте аккуратны при выполнении этой операции, чтобы не повредить отверткой упругие пластины, соединяющие кожух с нажимным диском сцепления.

Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала и вынимаем отвертку из окна картера сцепления.

Снимаем шкив коленчатого вала.

При затруднении в снятии шкива равномерно поддеваем его с разных сторон монтажной лопаткой.

Для последующего проворачивания коленчатого вала необходимо ввернуть на место болт крепления шкива. Чтобы болт полностью ввернулся в резьбовое отверстие носка коленчатого вала, устанавливаем между болтом и носком вала проставку (втулку или набор шайб).

Перед снятием ремня, чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительный валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Головкой «Е-14» выворачиваем технологическую пробку из резьбового отверстия в блоке цилиндров, расположенного на передней стороне блока, в районе 1-го цилиндра — под датчиком сигнализатора аварийного давления масла (для наглядности показано на снятом двигателе).

В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров (для наглядности показано на снятом силовом агрегате).

На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм.

Изготовленное приспособление — установочный палец вворачиваем в резьбовое отверстие блока цилиндров.

Снимаем ремень привода ГРМ.

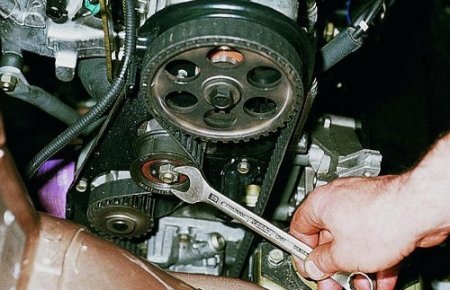

Ослабив затяжку гайки крепления натяжного ролика, поворачиваем ролик по часовой стрелке, уменьшая натяжение ремня привода ГРМ.

Внимание! После снятия ремня коленчатый и распределительный валы не поворачиваем во избежание утыкания клапанов в поршни.

При замене ремня также следует заменить натяжной ролик.

Отворачиваем гайку крепления натяжного ролика и снимаем его.

Устанавливаем новые натяжной ролик и ремень привода ГРМ в обратной последовательности.

Последствия обрыва полотна грм и вероятные расходы

Последствия обрыва зависят от типа двигателя, наличия проточек на поршнях, качества деталей и причин разрыва ГРМ.

Наиболее распространённые последствия:

Подробнее о вероятных проблемах двигателя

После обрыва полотна тяжёлые последствия получают дизельные двигатели.

Владельцам авто необходимо будет заменить ряд основных деталей газораспределительного механизма:

Затраты при устранении результатов разрыва полотна ГРМ

Средняя стоимость клапана составляет около одной тысячи рублей (без учёта замены). Чтобы посчитать полную стоимость нужно учесть количество клапанов, которые необходимо заменить. Если их шестнадцать штук – общая стоимость будет высокой.

Дополнительно нужно купить мелкие детали:

Если ремонт автомобиля водитель будет проводить сам, ему также понадобятся различные инструмент

Немного теории

Цепные приводы осуществляют передачу вращательного усилия со стороны коленвала на распредвал, который располагается в ГБЦ двигателей верхнеклапанного типа.

Цепи делятся на 2 категории. Они могут быть зубчатыми и роликовыми. Роликовые механизмы, в отличие от зубчатых, не получили столь широкого распространения. Потому именно зубчатые системы чаще всего встречаются на автомобилях с ГРМ, в составе которых находится именно цепной привод.

Зубчатые узлы отличаются высокой плавностью хода, они достаточно надежные, издают незначительный уровень шума в процессе работы ДВС. По своим характеристикам использование зубчатых цепей во многом приближает их к ременным приводам. О том, какой из них лучше, можно спорить бесконечно.

Но на этом зацикливаться сегодня не будем.

Цепь натягивается за счет работы гидронатяжителей, в качестве рабочей жидкости для которых используется моторное масло. Лубрикант подается через систему смазки мотора.

В зависимости от числа распредвалов, то есть распределительных валов, отличается и количество натяжителей. На автомобилях встречается от 1 до 3 единиц.

Продолжительность службы цепи напрямую зависит от того, из чего выполнен элемент, насколько он качественный и какая степень эффективности проводимой термообработки. Аналогичные требования предъявляют к звездочкам газораспределительного механизма, поскольку они постоянно функционируют вместе с цепью.

Не стоит забывать о влиянии на состояние узла работоспособности смазочной системы двигателя, качества самого масла и своевременная замена жидкости.

На практике, когда деталь выполнена из высококачественных материалов, а в рамках обслуживания выполнялось правильное натяжение, плюс вовремя вводилась смазка, то замена цепи может потребоваться тогда же, когда и замена самого мотора.

То есть вы понимаете, что растянутая цепь не может долго и эффективно функционировать. Желая продлить срок службы этому узлу, изначально берите качественную цепь, правильно настраивайте ее натяжение и обильно смазывайте привод с помощью высококачественного масла.

Правильное натяжение

Вторая по популярности ошибка — это неправильно натянутый ремень ГРМ. Чаще всего его перетягивают, что, скорее всего, приведёт к его скорому обрыву. Последствия обрыва вам уже знакомы. Не менее опасно и недотянуть — он может просто соскочить при высоких оборотах. Чтобы убедиться в правильности натяжки, нужно попробовать повернуть длинную часть ремня на 90 градусов. Усилие при этом должно быть чрезмерным или слишком свободным.

Причины
