Что будет если уменьшить камеру сгорания бензинового двигателя
Увеличение степени сжатия
Объем камеры сгорания влияет на конечную степень сжатия двигателя.
Камера сгорания, это объем образуемый головкой блока и поршнем в момент нахождения поршня в верхней мертвой точке. Степень сжатия, это отношение объемов цилиндров от максимального до минимального. Максимальный объем камеры сгорания получается, когда поршень находится в нижней мертвой точке. Минимальный при нахождении поршня в верхней мертвой точке цилиндра.
Объем цилиндра без учета камеры сгорания можно узнать, поделив паспортный рабочий объем двигателя на количество цилиндров.
Объем камеры сгорания состоит из суммы 3 объемов:
1 Объем камеры сгорания на головке блока
2 Объем, образуемый толщиной прокладки головки блока
3 Объем вогнутого пространства в днище поршня.
Справедливости ради стоит сказать, что существует масса вариантов когда поршни выпуклые и при вычислениях они не добавляют, а наоборот уменьшают пространство камеры сгорания. И это нужно учитывать при расчетах.
Степень сжатия и компрессия, это не одно и тоже и различается тем, что степень сжатия это геометрическая величина, а компрессия динамическая. Так как двигатель при вращении обладает некоторыми насосными свойствами, плюс воздух при сжатии нагревается, то величина компрессии будет отличаться от степени сжатия в большую сторону. Компрессия обычно больше в 1.4 раза чем степень сжатия.
Увеличение степени сжатия является одной из основных методик поднятия мощности двигателя, так как чем больше сжать топливовоздушную смесь, тем больше она сможет расшириться относительно сжатого объема при сгорании. Тем самым можно получить больше мощности с того же объема сгоревшего топлива. Одним словом мощность повысится, а расход останется на прежнем уровне. Возникает вопрос, а почему с завода не поднимают степень сжатия до максимально возможного уровня? Дело все в характеристиках бензина не позволяющим поднимать степень сжатия больше определенного уровня, без образования аномальных, нежелательных процессов горения (детонация и др). Октановое число как раз и является основным показателем величины детонационной стойкости топлива и чем это число выше, тем большую степень сжатия можно использовать в двигателе, без образования детонации.
То есть проще говоря, если мы значительно повысим степень сжатия то мощность у нас повысится, но придется заправляться более высокооктановым топливом, а оно стоит дороже. Но с другой стороны, двигатель теперь работает более эффективно и на той мощности на которой вы ездили раньше, он будет потреблять меньше топлива и разность в цене как бы нивелируется! Но правда все же такова, что вы не будете ездить на малой мощности. Иначе зачем нужно было все это затевать?
Степень сжатия можно повысить двумя самыми эффективными способами:
1 установка более тонкой прокладки головки блока, либо спиливание нижней части головки блока. При таком варианте, клапана приближаются к поршню и необходимо делать или увеличивать выборки под них. Изменяются фазы работы ГРМ так как высота цепи или ремня, ответственная за синхронизацию распредвала изменяется на величину, уменьшения высоты позиционирования головки блока. При верхневальном двигателе (распределительный вал находится в головке блока). Настроить работу распределительного вала можно с помощью резрезной шестерни, либо шестерни с несколькими позициями под шпонку. При нижневальном, когда распредвал стоит внизу (в блоке цилиндров) и связь с клапанами происходит посредством толкателей также изменяется кинематика клапанного механизма без гидроусилителей, а с гидроусилителями может не хватить их хода и придется ставить меньшие по длине толкатели. При использовании метода на V образном двигателе при спиливании головок изменится расстояние между посадочными отверстиями впускного коллектора, что потребует его подгонки.
2 Растачивание цилиндров под больший по диаметру поршень. Такая процедура требует замены поршней, но этот метод увеличивает рабочий объем двигателя и одновременно повышает степень сжатия, так как камера сгорания остается прежней но объем цилиндра увеличивается. Отношение возросшего цилиндра к прежней камере сгорания покажет большую величину степени сжатия. Метод кроме замены поршней и расточки цилиндра не требует больше каких либо переделок и более предпочтителен для увеличения степени сжатия.
Прибавка мощности за счет степени сжатия тем выше, чем под более низкую степень сжатия изначально настроен двигатель. Простыми словами, повышение мощности более эффективно при поднятии степени сжатия с 8 до 9 чем с 13 до 14.
Примеры прибавок в процентах:
с 8 до 9 = 2.0 % прибавка мощности
с 9 до 10 = 1.7 % прибавка мощности
с 10 до 11 = 1.5 % прибавка мощности
с 11 до 12 = 1.3 % прибавка мощности
с 12 до 13 = 1.2 % прибавка мощности
с 13 до 14 = 1.1 % прибавка мощности
с 14 до 15 = 1.0 % прибавка мощности
с 15 до 16 = 0.9 % прибавка мощности
с 16 до 17 = 0.8 % прибавка мощности
Промежуточные результаты суммируются, например поднятие степени сжатия с 8 до 14 даст прибавку 8.7 %
Примеры перехода на более высокооктановое топливо при повышении (СС)
Уменьшение и увеличение степени сжатия
У каждого автолюбителя свои задачи. Кто-то хочет больше мощности от двигателя и тогда задумывается над увеличением степени сжатия. Другие, желают дефорсировать мотор и уменьшить степень сжатия, чтобы заправлять дешевый низкооктановый бензин.
В данной статье поговорим про уменьшение и увеличение степени сжатия, зачем это делают и какой результат.
Увеличение степени сжатия двигателя
Увеличение степени сжатия является одной из основных методик поднятия мощности двигателя. Тем самым можно получить больше отдачи с того же объема двигателя. Одним словом мощность повысится, а расход останется на прежнем уровне.
Возникает вопрос, а почему с завода не поднимают степень сжатия до максимально возможного уровня?
Дело в характеристиках бензина не позволяющим поднимать степень сжатия больше определенного уровня, без образования детонации. Если мы значительно повысим степень сжатия, то мощность повысится, но придется заправляться более высокооктановым топливом. С другой стороны, двигатель теперь работает более эффективно и на той мощности на которой вы ездили раньше, он будет потреблять меньше топлива и разность в цене будет несущественна.
Как увеличить степень сжатия? Два лучших способа:
1. Установка более тонкой прокладки двигателя. При таком варианте, клапана могут столкнуться с поршнями и нужно все тщательно рассчитывать. Как вариант, это установка новых поршней двигателя с более глубокими выемки под клапана. Также изменятся фазы газораспределения двигателя и нужно будет их заново настраивать.
2. Растачивание цилиндров двигатель. Такая процедура требует замены поршней, но этот метод увеличивает рабочий объем двигателя и одновременно повышает степень сжатия, так как камера сгорания остается прежней но объем цилиндра увеличивается. Отношение объема возросшего цилиндра к прежнему объему камеры сгорания покажет большую величину степени сжатия.
Прибавка мощности за счет степени сжатия тем выше, чем под более низкую степень сжатия изначально настроен двигатель. Простыми словами, повышение мощности более эффективно при поднятии степени сжатия с 8 до 9, чем с 13 до 14.
Уменьшение степени сжатия двигателя
Для чего производиться уменьшение степени сжатия двигателя? Если при увеличении — мы добивались повышения мощности двигателя, то тут ситуация противоположная — уменьшение степени сжатия производиться с целью перевести автомобиль на более дешевый бензин.
Так, в старые времена поступали владельцы «Жигулей» и «Москвичей», когда переводили свои машины с дорогого 92-ого бензина на более дешевый и доступный 76-ой. Для этих целей используется аналогичный способ, только придется увеличить высоту прокладки под головку двигателя. Берем две обычные прокладки и между ними вставляем алюминиевую нужной толщины. Прокладки, если нужно, вырезались самостоятельно в гараже с помощью подручных средств.
После вышеописанной процедуры уменьшиться степень сжатия за счет увеличения камеры сгорания двигателя и можно заливать дешевый бензин. Не рекомендуем делать эту операцию на современном авто, оборудованным большим количеством электроники, во избежании неприятностей.

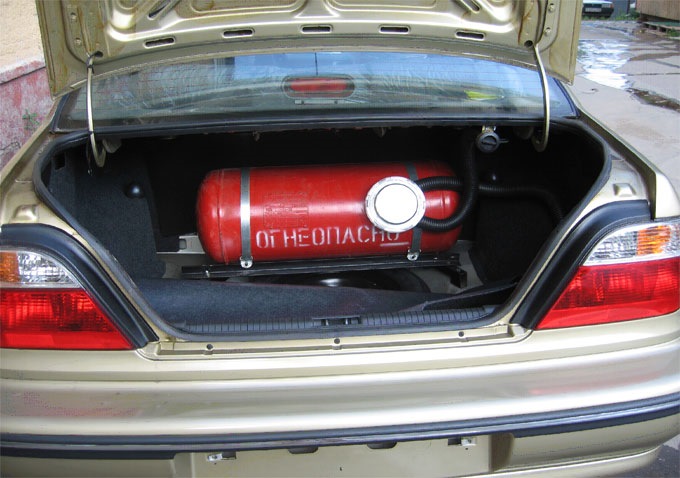

Про ГБО
Нашел на одном форуме очень интересную информацию. Возможно кому пригодится.
Хочу прояснить некоторые моменты в плане физики и практики эксплуатации авто на газе:
1) вопреки расхожим заблуждениям газ ничего в двигателе «сушить » не может. Наоборот, ввиду газообразного фазового состояния газ НЕ РАСТВОРЯЕТ И НЕ СМЫВАЕТ масляную плёнку со стенок цилиндров. Как следствие, улучшается смазываемость ЦПГ.
2) о том, что газ якобы «сушит клапана»: сушить он опять же ничего в принципе не может по прчине нулевой гигроскопичности ввиду своей газообразной фазы. Но при работе ДВС на газе на такте впуска топливо-воздушной смеси температура тарелки клапана будет НА НЕСКОЛЬКО ГРАДУСОВ выше, нежели при работе на бензине. За счет того, что облако микрокапель бензина из форсунки дополнительно охлаждает открытый клапан на такте впуска. А как известно, теплодинамика клапанов распределяется примерно 30:70 — седло клапана : направляющая втулка. В технической литературе охлаждением тарелки клапана облаком микрокаплей бензина пренебрегают изза малости и незначительности величины. В уравнениях термодинамики для ДВС этот параметр ВООБЩЕ отсутствует.
Заблуждение об «осушении» газом клапанов берет своё начало в давние советские времена. Когда делались первые попытки внедрения ГБО в таксопарках и автоколоннах. По сравнению с ЭТИЛИРОВАННЫМ бензином (а НЕэтилированного в те времена просто не было), газо-воздушная смесь дйствительно немного ухудшала условия смазки седел клапанов. Так как этилирующие присадки содержали СВИНЕЦ, который в некоторой мере и выполнял функцию смазки седел клапанов.
Нынче же выпуск этилированного бензина прекращен. И газ НИКАК не может ухудшить условия смазки седла клапана по сравнению с бензином, выпущенным по современным нормам.
3) в сравнении с бензином «октановое» (не совсем корректое для газа название) число газа составляет примерно 102-105-110 единиц. Этим обусловлены некоторые особенности и последствия работы ДВС на газо-воздушной смеси:
— чем выше степень сжатия (а соосветственно и компрессия), тем быстрее распространяется в камере сгорания фронт пламени, тем выше температура окисленной смеси, тем выше конечное (рабочее) давление над поршнем.
— соответственно для достижения идеальных условий для работы ДВС на газе его степень сжатия должна быть выше, чем при работе на бензине.
При проектировании ДВС исходят из определённой скорости сгорания бензовоздушной топливной смеси. Соответственно подбираются и настраиваются фазы газораспределния. Они подбираются с определённым запасом. Т.е. В ПЕРИОД СГОРАНИЯ топливной смеси оба глапана закрыты. И только ПОСЛЕ ПОЛНОГО СГОРАНИЯ топливной смеси и образования над поршнем перегретого газа в соответствии с адиабатными процессами этот перегретый газ начинает толкать поршень вниз, постепенно расширяясь и соответственно охлаждаясь. В итоге на выходе из камеры сгорания температура составляет примерно 800-980 градусов.
Так как октановое число газа выше, а фазовая структура иная (газ вместо капель-облачной структуры) то и скорость его сгорания значительно медленнее. Соответственно увеличивается время горения газо-воздушной смеси. Помимо того, что температура перегретого газа над поршнем меньше, меньше его давление и пр., при некоторых режимах работы ГАЗОВОЗДУШНАЯ СМЕСЬ ПРОДОЛЖАЕТ ДОГОРАТЬ ПОСЛЕ ОТКРЫТИЯ ВЫПУСКНОГО КЛАПАНА. Соответственно, температура на выходе из камеры сгорания кратковременно может повыситься до 1500-1800 градусов! Что очень быстро может привести к перегреву и термическим необратимым деформациям клапанов ( «прогару» ). В исключительных случаях это растянутое горение газовоздушной смеси приводит к тому, что теплодинамика поршня становится обусловлена не адиабатными процессами, а постоянным нагревом от не успевающей сгорать газо-воздушной смеси. И начинается необратимая тепловая деформация поршня.
Как с эти бороться и так ли это страшно?
Фишка в том, что примерно то же самое произойдет, если в классику залить 98й бенз, или тем более 102й (оказывается в европе и такой есть, не помню как обозначается, у нас на нем некоторые особо фанатичные пацыки по ночам устраивают гонки).
Для борьбы с этой бякой (прогарами клапанов и цилиндров) что при работе что на бензине, что на газе можно использовать два метода: увеличение опережения зажигания и увеличение степени сжатия.
Увеличение угла опережения на современных ЭБУ проблемантично. Нужно перешивать контроллер под специальную «газовую» программу! Программ таких мало. Тем более мало специалистов, которые грамотно это сделают. В идеале этот путь предусматривает установку ДВХХ контроллеров, бензинового и газового. И систему их коммутирования. Это сложно и дорого. Поэтому на ГБО 4 поколения для управления газовой форсункой используется сигнал, приходящий на форсунку бензиновую. Косяк в том, что НИКАК нельзя изменить карту зажигания. Так как эта карта зашита в штатном УБУ, которы и продолжает на самом деле управлять подачей газа. Но фишка в том, практически большинство современных автомобилей имеют так называемую «адаптивную» систему управления. Т.е. блок САМ, естественно в определенных пределах, может корректировать карты зажигания. Если нет детонации (а на газе ввиду его повышенной антидетонационной стойкости она отсутствует), то очень скоро блок выводит карту зажигания на максимально возможно ранне зажигания на любом режиме работы двигателя. Это во-первых.
А во-вторых, современные ДВС имеют высокую степень сжатия, которая исключает возникновение вышеописанных мной негативных последствий работы на газо-воздушной смеси.
В итоге, учитывая всё вышесказанное:
Не нужно бояться газа. Нужно просто знать некоторые особенности. И соответственно их учитывать.
Не нужно тулить газ на древние моторы с низкой степенью сжатия и ожидать после этого бешенного ресурса и суперэкономичности. Чем выше степень сжатия двигателя и лучше его общее техническое состояние (в частности компрессия), тем оправданнее установка газового оборудования. Тем меньше будет разница в расходе газа и бензина. Тем выше экономический эффект.
НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ ДУШИТЬ РАСХОДОМ ГАЗА СОВРЕМЕННЫЕ ИНОМАРОЧНЫЕ ДВИГАТЕЛИ (особенно большеобъемные) ПРИ ИСПОЛЬЗОВАНИИ ГБО 4 ПОКОЛЕНИЯ!
Сгорание обеднённой газо-воздушной смеси будет проходить жестко, что будет воспринято датчиками, как ДЕТОНАЦИЯ! А при том, что лямбда-зонд будет продолжать показывать «обеднённую смесь» (по причине того, что газ при сгорании не дает столько гав…на, сколько бензин), то контроллер начнёт резко заваливать угол опережения зажигания. Соответственно позднее зажигание — и ГВС начинает стабильно догорать в коллекторе. Очень быстро настает пи…сец клапанам и ГОТОВЬТЕ ДЕНЕЖКИ НА НОВУЮ ГОЛОВУ!
Если вам дорого ваш автомобиль, вы на самом деле экономны и дальновидны и если это не слишком затруднительно для вас в плане возьни и не представляет конструктивных трудностей в плане авто, НЕ ПОМЕШАЕТ СНЯТЬ ГОЛОВУ И НЕМНОГО ЕЁ ШЛИФАНУТЬ. Заодно проверить притертость клапанов и износ втулок.
Эффект значительный!
Так на 99 ВАЗке шлифовка головы на 0,5 мм с последующим точным выставление фаз газораспределения с помощью регулируемой шестерни снизила расход газа примерно на 15%. Динамика возросла значительно. Правда бензин после этого использовался только 95 и 98.
По поводу проблем с зажиганием: как правильно было подмечено одним из форумчан, температура вспышки газовоздушной смеси несколько выше, чем у бензо-воздушной. Соответственно капризы запущеной системы зажигания будут гораздо заметнее при работе двигла на газе.
ПОэтому не будет лишним просто почаще её проверять и содержать в исправном обслуженном состоянии.
+ из собственного опыта, относящегося не только к эксплуатации машин с ГБО:
— при установке свечей проверять их омметром на сопротивление. Чемменьше внутреннее сопротивление, тем лучше. Чем меньше разброс сопротивлений, тем ровнее работа двигателя! — На 8клапанных вазах огромный эффект даёт применение многоконтактных свечей! Искра-то будет всегда ТОЛЬКО ОДНА. Но вот искровой промежуток будет ВСЕГДА открыт и направлен в камеру сгорания. Следовательно во всех 4х цилиндрах фронт пламени будет распространяться в более одинаковых условиях. Более ровная работа двигателя.
— искровой зазор свечи нужно немного уменьшить. Примерно на 15-20%.
— поставить высоковольные провода, сделанные на заказ. В некоторых торговых точках вам сделают провода любой длины. А провода можно попросить подобрать с наименьшим внутренним удельным сопротивлением и при конструктивной возможности желательно сделать их все одинаковой длины.
Поверьте, эффект вас поразит даже при езде на бензине.
Если у Вас не гидрокомпенсаторы, то обратитесь на сервис, чтобы зазоры клапанов вам выставили несколько большие.
И проверяйте регулировку немного чаще, чем вы делали это раньше.
Эта мера сведет вероятность влияния газа на прогар клапанов практически к нулю.
Для пущей уверенности при установке и настройке ГБО 4 поколения можно попросить мастеров настроить блок управления подачей газа на автоматическое переключение на бензин при работе двигателя на высоких оборотах, превышающих определённый порог.
Почему и зачем…
Уже писал, что период сгорания порции газо-воздушной смеси несколько больше, нежели у бензина в силу ряда причин. Поэтому при работе на высоких оборотах кратковременно может возникнуть режим, когда догорание смеси будет происходить уже ПОСЛЕ открытия выпускного клапана. Например, при возникновении резкой нагрузки в период, когда двигатель будет работать на больших оборотах, ЭБУ значительно уменьшает угол опережениязажигания. Пождиг смеси происходит позднее.
Относительно всего времени работы двигателя эти экстремальные режимы очень кратковременны. И практически не влияют на снижение ресурса системы газораспределения.
Но можно исключить и их.
Например, Ваша машина оборудована автоматической коробкой передач. Переключение передач при спокойной манере езды происходит примерно на 3200 оборотах. ПОпросите мастера отрегулировать Вам автоматический переход на бензин при оборотах свыше 3800-4000. И соответственно — на газ при снижении оборотов ниже этого порога. Рывка вы не заметите. Расход бензина при резких обгонах, когда у автомата срабатывает кик-даун, будет незначительным, так как основное время машина будет работать на газе.
Зато такое переключение исключит даже саму вероятность возникновения неблагоприятных режимов работы двигателя.
Если уменьшить камеру сгорания что будет
Увеличение степени сжатия
Увеличение степени сжатия является одной из основных методик поднятия мощности. Тем самым можно получить больше отдачи с того же объема двигателя. Одним словом мощность повысится, а расход останется на прежнем уровне. Возникает вопрос, а почему с завода не поднимают степень сжатия до максимально возможного уровня?
Как увеличить степень сжатия? 2 способа
1. Установка более тонкой прокладки двигателя. При таком варианте, клапана могут столкнуться с поршнями и нужно все тщательно рассчитывать. Как вариант, это установка новых поршней с более глубокими выемки под клапана. Также изменятся фазы газораспределения и нужно будет их заново настраивать.
2. Растачивание цилиндров. Такая процедура требует замены поршней, но этот метод увеличивает рабочий объем двигателя и одновременно повышает степень сжатия, так как камера сгорания остается прежней но объем цилиндра увеличивается. Отношение объема возросшего цилиндра к прежнему объему камеры сгорания покажет большую величину степени сжатия.
Прибавка мощности за счет степени сжатия тем выше, чем под более низкую степень сжатия изначально настроен двигатель. Простыми словами, повышение мощности более эффективно при поднятии степени сжатия с 8 до 9, чем с 13 до 14.
Уменьшение степени сжатия
Так, в старые времена поступали владельцы «Жигулей» и «Москвичей», когда переводили машины с дорогого 92-ого бензина на более дешевый и доступный 76-ой. Для этих целей используется аналогичный способ, только придется увеличить высоту прокладки под головку двигателя. Берем две обычные прокладки и между ними вставляем алюминиевую нужной толщины. Прокладки, если нужно, вырезались самостоятельно в гараже с помощью подручных средств.
Если на современной иномарке уменьшить степень сжатия до 8, то ее динамика будет как у «копейки». Многие моторы можно заправлять 92-ым бензином вместо 95-ого и у многих даже детонации не случается. Но если машина на гарантии, я бы не стал этого делать, ради мнимой экономии. Ведь на 95-ом бензине расход топлива меньше, чем на 92-ом и при чуть высшей цене — общая стоимость на бензин выходит равной. Что было проверено на практике.
Другое дело, производитель указывает ездить за более высокооктановом бензине из-за норм экологичности. Если в новую машину заправить более дешевый бензин может выйти из строя катализатор, т.к. 92-ый бензин имеет меньшую температуру горения. Плюс могут засориться форсунки. По поводу детонации. Делать переделку мотора, ради того, чтобы заправлять 92 вместо 95 бензина — глупо. Чтобы сознательно уменьшать степень сжатия нужны более веские причины, например так поступают при установке турбокомпрессора на двигатель, чтобы избавиться от детонации.
Что в первую очередь делают при диагностике двигателя? Правильно, измеряют компрессию в цилиндрах. Многие считают, что ее величина определяет здоровье мотора. Так ли это, выясняют в ходе очередной аналитической экспертизы авторы.
Компрессия — это вульгаризм. Правильно — давление конца такта сжатия. Это давление, которое создается в цилиндре при выключенном зажигании (или без подачи топлива — для дизеля) при положении поршня в верхней мертвой точке. Так вот, многие диагносты по величине замеренной компрессии (прости, наука, за жаргон!) дают заключение: «жив пациент» или «в морг», то есть на капитальный ремонт.
По мнению многих продвинутых автомобилистов, компрессия для мотора чуть ли не всё! Но так ли это?
Компрессия и степень сжатия — одно и то же: сказка первая
Нет, не так! Компрессия — это давление в цилиндре, степень сжатия — безразмерный параметр, описывающий геометрические параметры цилиндра: это отношение полного объема цилиндра к объему камеры сжатия (камера сжатия — это объем пространства над поршнем при его положении в ВМТ (еще он называется объемом конца сжатия — это то же самое). Называть ее камерой сгорания некорректно, поскольку сгорание топлива происходит во всем объеме цилиндра.) Компрессия от степени сжатия зависит, а степень сжатия от компрессии — нет! Компрессия зависит еще от кучи параметров: давления начала сжатия, регулировки фаз газораспределения, температуры, при которой проводится замер, протечек из камеры сгорания. А протечки определяются изношенностью колец и цилиндров.
«Компрессия» — то максимальное давление, которое мы измеряем в цилиндре при выключенном зажигании.
1 no copyright
Поднял компрессию — увеличил мощность: сказка вторая
Не совсем так. Компрессию можно поднять двумя способами — увеличить степень сжатия или уменьшить протечки из камеры сгорания. Посмотрим, что будет в каждом случае: в нашем распоряжении стенд.
Для начала уменьшим объем камеры сжатия. Проще всего для этого прошлифовать нижнюю плоскость головки цилиндров. У базового мотора «одиннадцатого» ВАЗа рабочий объем цилиндра чуть больше 370 кубиков. При штатной степени сжатия 9,8 объем камеры сжатия составит 42,6 см³. Можно посчитать, что, сняв 2 мм с посадочной поверхности головки блока цилиндров, мы уменьшаем объем камеры сжатия на 5,1 см³. Новая степень сжатия составит 11 единиц, то есть на 1,2 выше, чем у базового мотора. А теперь, просто из интереса, уберем еще 2 мм. Степень сжатия возрастает уже до 12,6. В учебнике находим нужную формулу и получаем: термический КПД цикла поршневого двигателя теоретически должен вырасти в первом случае минимум на 4%, во втором — на 9%. Здорово!
А теперь ставим эти головки на стендовый мотор и снимаем моментные характеристики. Снижение расхода топлива существенно меньше, чем обещала теория, — на 2,5% в первом случае и на 4,5% во втором. Причем эффект более выражен в зоне малых нагрузок. Прибавка мощности еще меньше: от силы 2–3%, причем в зоне малых и средних оборотов. А на высоких — никакого эффекта.
Все ясно: с увеличением степени сжатия резко растет давление в цилиндре, этот рост провоцирует детонацию, ее ловит соответствующий датчик — и сдвигает угол опережения зажигания назад. Следовательно, мощность падает. А потому и теоретический эффект существенно уменьшается. Зато растут температуры на выпуске, — стало быть, риск пожечь клапаны и поршни с таким мотором значительно выше.
Способ второй — уменьшаем протечки. Пойдем от обратного: сравним, что станет с моментной характеристикой, если заменить кольца такими, чтобы зазоры в них стали больше, скажем, раза в два.
Сделали. Для нового мотора — всё нормально, для всех цилиндров компрессия 13,2. 13,4 бар. Для испорченного кольцами с большими зазорами — 10,8. 11,1. А что показали замеры мощности? В зоне малых оборотов мощность испорченного мотора чуть-чуть упала, но когда перешли 2500 об/мин, кривые момента практически слились. Всё потому, что протечки из камеры сгорания в картер, которые должны бы снизить мощность, заметны только на малых оборотах, а на высоких их масса за один цикл резко падает, ведь с уменьшением времени цикла при увеличении частоты вращения коленчатого вала уменьшается и время на протечку.
Компрессия резко выросла, а мощность — нет. Вместе с компрессией проснулась детонация, и угол опережения зажигания пришлось сдвигать назад. А он влияет на мощность сильнее.
2 no copyright
Нет компрессии — сразу на капиталку: сказка третья
Обычно механик, обнаруживший низкую компрессию, тут же заявляет: «Двигатель изношен, требуется капиталка». Так ли все однозначно?
Нет, конечно! На спор можем назвать двадцать возможных причин снижения компрессии. Тут и проблемы с механизмом газораспределения, и механические или термические повреждения деталей двигателя, и закоксованность поршневых колец. И только одна из них будет связана с катастрофическим износом мотора. Важно уметь различать эти причины, понимать степень их опасности и знать методы борьбы с ними. Но это — тема отдельной статьи.
Чем выше компрессия, тем лучше: сказка четвертая
Частенько от апологетов разных присадок приходится слышать, как подпрыгнула компрессия после очередной обработки мотора. Рост до 15 бар, до 17 бар! Но надо иметь в виду, что в нормальном состоянии, даже восстановив зазоры до состояния нового двигателя, компрессию выше штатной не получить.
Откуда же цифры? Обычно на разобранном двигателе видно, что камера сгорания после обработки заросла непонятно чем и, как следствие, уменьшился объем камеры сжатия. Но эти отложения нарушают теплоотвод от камеры сгорания. Отсюда детонация, калильное зажигание и прочее. Так что небывалому росту компрессии не радоваться надо, а наоборот.
Изменение удельного расхода топлива при фиксированных оборотах (2500 об/мин) в двух вариантах двигателя — базовом и с кольцами, в которых увеличены зазоры. Компрессия упала, но по расходу это заметно только при малых нагрузках.
3 no copyright
И совсем не сказка.
Так на что же влияет компрессия? На многое! Главное — на пусковые свойства мотора, особенно при низких температурах.
В первую очередь это касается дизельных двигателей, где от давления и температуры конца сжатия зависит, воспламенится топливо в цилиндре или нет. Но и бензиновые двигатели в холодном состоянии тоже чувствительны к изменению компрессии: она влияет на испаряемость топлива, которое при холодном пуске только теоретически должно испаряться по пути в цилиндр. А реально — попадает туда в виде негорючих жидких капель.
Сниженная компрессия повышает давление картерных газов. В этом случае через систему вентиляции на впуск двигателя летит больший объем паров масла. Плохо это: и токсичность растет, и темп загрязнения камеры сгорания резко увеличивается.
Неравномерная по цилиндрам компрессия вызывает вибрации двигателя, особенно ощутимые на холостом ходу и при малых оборотах. А это, в свою очередь, вредит и трансмиссии, и подвеске мотора. Да и самому водителю.
Словом, роль компрессии как диагностического признака, во многом характеризующего состояние двигателя, очень велика. И наши «сказки» никоим образом не призывают махнуть на нее рукой — наоборот! Но стремление к безудержному ее повышению в поисках дополнительных «лошадок» — дело в целом бесперспективное.
Объем камеры сгорания влияет на конечную степень сжатия двигателя.
Камера сгорания, это объем образуемый головкой блока и поршнем в момент нахождения поршня в верхней мертвой точке. Степень сжатия, это отношение объемов цилиндров от максимального до минимального. Максимальный объем камеры сгорания получается, когда поршень находится в нижней мертвой точке. Минимальный при нахождении поршня в верхней мертвой точке цилиндра.
Объем цилиндра без учета камеры сгорания можно узнать, поделив паспортный рабочий объем двигателя на количество цилиндров.
Объем камеры сгорания состоит из суммы 3 объемов:
1 Объем камеры сгорания на головке блока
2 Объем, образуемый толщиной прокладки головки блока
3 Объем вогнутого пространства в днище поршня.
Справедливости ради стоит сказать, что существует масса вариантов когда поршни выпуклые и при вычислениях они не добавляют, а наоборот уменьшают пространство камеры сгорания. И это нужно учитывать при расчетах.
Степень сжатия и компрессия, это не одно и тоже и различается тем, что степень сжатия это геометрическая величина, а компрессия динамическая. Так как двигатель при вращении обладает некоторыми насосными свойствами, плюс воздух при сжатии нагревается, то величина компрессии будет отличаться от степени сжатия в большую сторону. Компрессия обычно больше в 1.4 раза чем степень сжатия.
Увеличение степени сжатия является одной из основных методик поднятия мощности двигателя, так как чем больше сжать топливовоздушную смесь, тем больше она сможет расшириться относительно сжатого объема при сгорании. Тем самым можно получить больше мощности с того же объема сгоревшего топлива. Одним словом мощность повысится, а расход останется на прежнем уровне. Возникает вопрос, а почему с завода не поднимают степень сжатия до максимально возможного уровня? Дело все в характеристиках бензина не позволяющим поднимать степень сжатия больше определенного уровня, без образования аномальных, нежелательных процессов горения (детонация и др). Октановое число как раз и является основным показателем величины детонационной стойкости топлива и чем это число выше, тем большую степень сжатия можно использовать в двигателе, без образования детонации.
То есть проще говоря, если мы значительно повысим степень сжатия то мощность у нас повысится, но придется заправляться более высокооктановым топливом, а оно стоит дороже. Но с другой стороны, двигатель теперь работает более эффективно и на той мощности на которой вы ездили раньше, он будет потреблять меньше топлива и разность в цене как бы нивелируется! Но правда все же такова, что вы не будете ездить на малой мощности. Иначе зачем нужно было все это затевать?
Степень сжатия можно повысить двумя самыми эффективными способами:
1 установка более тонкой прокладки головки блока, либо спиливание нижней части головки блока. При таком варианте, клапана приближаются к поршню и необходимо делать или увеличивать выборки под них. Изменяются фазы работы ГРМ так как высота цепи или ремня, ответственная за синхронизацию распредвала изменяется на величину, уменьшения высоты позиционирования головки блока. При верхневальном двигателе (распределительный вал находится в головке блока). Настроить работу распределительного вала можно с помощью резрезной шестерни, либо шестерни с несколькими позициями под шпонку. При нижневальном, когда распредвал стоит внизу (в блоке цилиндров) и связь с клапанами происходит посредством толкателей также изменяется кинематика клапанного механизма без гидроусилителей, а с гидроусилителями может не хватить их хода и придется ставить меньшие по длине толкатели. При использовании метода на V образном двигателе при спиливании головок изменится расстояние между посадочными отверстиями впускного коллектора, что потребует его подгонки.
2 Растачивание цилиндров под больший по диаметру поршень. Такая процедура требует замены поршней, но этот метод увеличивает рабочий объем двигателя и одновременно повышает степень сжатия, так как камера сгорания остается прежней но объем цилиндра увеличивается. Отношение возросшего цилиндра к прежней камере сгорания покажет большую величину степени сжатия. Метод кроме замены поршней и расточки цилиндра не требует больше каких либо переделок и более предпочтителен для увеличения степени сжатия.
Прибавка мощности за счет степени сжатия тем выше, чем под более низкую степень сжатия изначально настроен двигатель. Простыми словами, повышение мощности более эффективно при поднятии степени сжатия с 8 до 9 чем с 13 до 14.
Примеры прибавок в процентах:
с 8 до 9 = 2.0 % прибавка мощности
с 9 до 10 = 1.7 % прибавка мощности
с 10 до 11 = 1.5 % прибавка мощности
с 11 до 12 = 1.3 % прибавка мощности
с 12 до 13 = 1.2 % прибавка мощности
с 13 до 14 = 1.1 % прибавка мощности
с 14 до 15 = 1.0 % прибавка мощности
с 15 до 16 = 0.9 % прибавка мощности
с 16 до 17 = 0.8 % прибавка мощности
Промежуточные результаты суммируются, например поднятие степени сжатия с 8 до 14 даст прибавку 8.7 %
Примеры перехода на более высокооктановое топливо при повышении (СС)
менее 8 — 76 бензин
от 8 до 9 — 80 бензин
от 9 до 10.5 — 92 бензин
от 10 до 12.5 — 95 бензин
от 12 до 14.5 — 98 бензин
от 13.5 до 16 — 102 бензин
от 15.5 до 18 — 109 бензин
Минимальное октановое число топлива применяемое в каждом конкретном двигателе зависит не только от степени сжатия но и в некоторой степени от конструкции формы камеры сгорания, алгоритма работы клапанного механизма, системы зажигания итд. Поэтому более совершенные двигатели могут работать с большими величинами степени сжатия без повышения качества топлива.
