Урок 20. Графическое отображение формы предмета
Перечень вопросов, рассматриваемых на уроке:
Графическая документация (эскиз, технический рисунок, чертёж), виды: главный, слева, сверху; масштаб, линии чертежа (основная, штриховая, выносная, размерная, штрихпунктирная).
Основная и дополнительная литература по теме урока:
Теоретический материал для самостоятельного изучения:
Ещё в древности у людей возникла необходимость передачи информации друг другу. Поэтому появились первые графические изображения. Информацию можно передавать с помощью фотографий, рисунков, чертежей, схем, графиков. Такой изобразительной информацией можно обмениваться между людьми разных национальностей даже не зная иностранных языков.
Любые графические изображения состоят из линий, штрихов и точек. Их можно выполнить вручную (карандашом, тушью и т. п.) или машинным способом. Одним из видов графического отображения формы предмета является черчение.
Чтобы выполнять чертежи необходимо иметь чертёжную бумагу, необходимого формата (формат А4, его размер 297 на 210 миллиметров)
Чертёжные инструменты (необходимый минимум):
Чертёж – условное изображение изделия (детали), выполненное с помощью чертёжных инструментов по определённым правилам.
Эскиз – условное изображение изделия (детали), выполненное от руки с указанием размеров.
Технический рисунок это объёмное (3d) изображение, выполненное от руки с соблюдением пропорций.
Некоторые правила выполнения чертежа:
Все чертежи выполняются в масштабе. Если деталь (изделие) не помещается на чертеже, применяется масштаб уменьшения (например, 1:2). Если деталь слишком маленькая и ее трудно рассмотреть, применяется масштаб увеличения.
Примеры и разбор решения заданий тренировочного модуля
Задание 1. Какие документы включают в себя графические изображения.
Выберите правильный ответ:
Правильные ответы – 3;4;5;6
Задание 2. Выберите правильный ответ из ниже приведённых.
Как можно выполнить графическое изображение? Выделите зелёным цветом правильные ответы
Черчение
Типы графических изображений
Каждому человеку приходится встречаться с различными графическими изображениями и содержащими их документами: рисунками, схемами, наглядными изображениями, чертежами и т. п. (рис. 25).
Обычно под словосочетанием «графические изображения» подразумевают любые изображения, выполненные графическими средствами ручным (карандашом, тушью и т. п.) или машинным (компьютерная графика) способами, которые несут в себе разнообразную информацию (техническую, биохимическую и т. п.). В черчении под этим словосочетанием понимают почти то же самое, но графические изображения предназначены для передачи геометрической, технической и технологической информации о каком-либо изделии.
В науке и технике используются: диаграммы, графики, графы, схемы, чертежи, аксонометрические изображения, технические рисунки.
Диаграммы представляют собой изображения, показывающие соотношение отдельных частей чего-либо к целому с помощью круга, столбцов и др. (рис. 26).
Графики являются изображениями количественных и качественных показателей развития или состояния чего-либо при помощи кривых и ломаных линий (рис. 27). С ними вы уже знакомились на уроках математики.
Графы — изображения, условно показывающие разнообразные связи, существующие между понятиями, элементами систем, процессами и т. д., представленные с помощью простейших знаков (круга, квадрата) и связующих их линий (рис. 28).
Рис. 25. Графические изображения, выполненные ручным (а) и машинным (б) способами

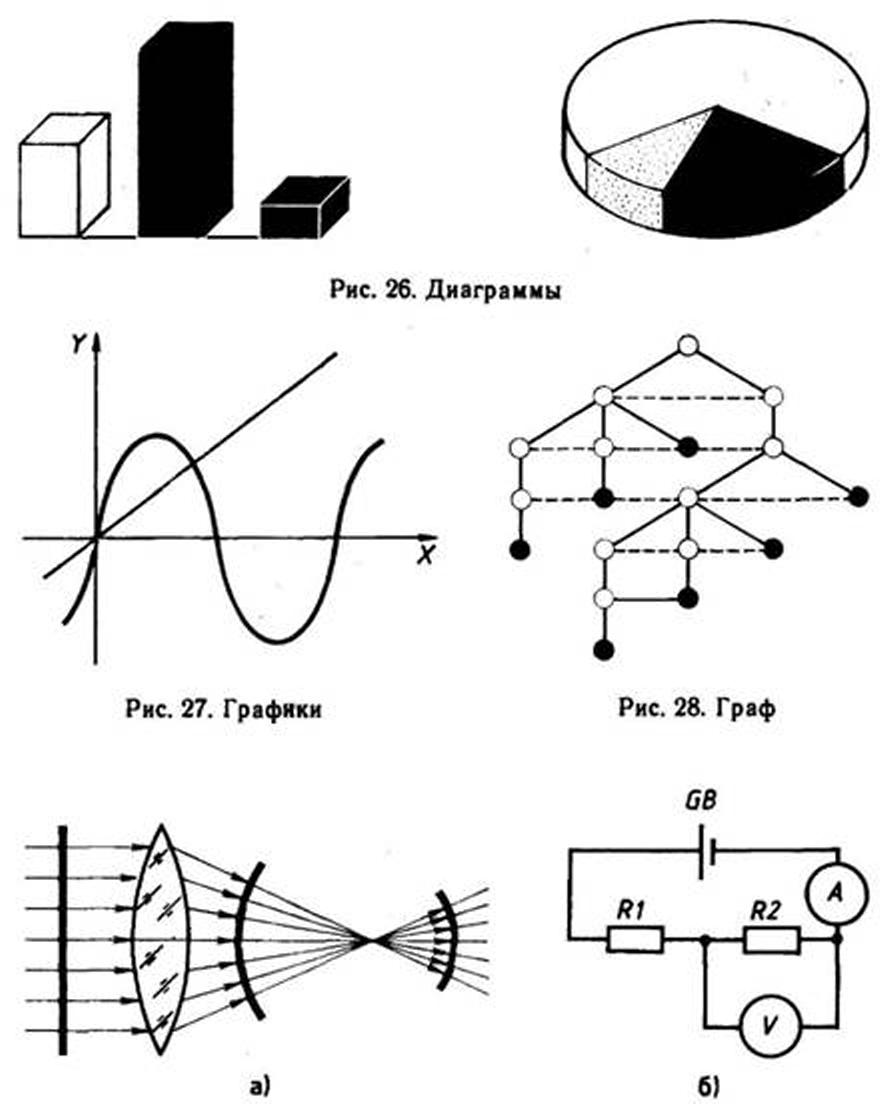

Рис. 29. Схемы: а — оптическая; б — электрическая
Схемы представляют собой изображения, условно показывающие устройство какого-либо механизма (например, станка, гидравлической установки, электрической цепи и др.) и взаимодействие его частей (рис. 29).
Чертеж содержит одно (чертеж развертки) или несколько изображений предмета, выполненных с соблюдением условных обозначений (чертеж стойки), определенных правил и масштаба (рис. 30, с, б).
Аксонометрическая проекция — изображение, полученное в результате параллельного проецирования объекта вместе с осями прямоугольных координат на аксонометрическую плоскость проекций, где он отображается видимым с трех сторон одновременно (рис. 30, e).
Технический рисунок представляет собой изображение, обладающее основными свойствами аксонометрических проекций или перспективного рисунка, выполненное от руки в глазомерном масштабе с возможным оттенением изображенных поверхностей (см. рис. 25, б).
(В дальнейшем вы более подробно познакомитесь с чертежами, аксонометрическими изображениями и техническими рисунками на уроках черчения.)

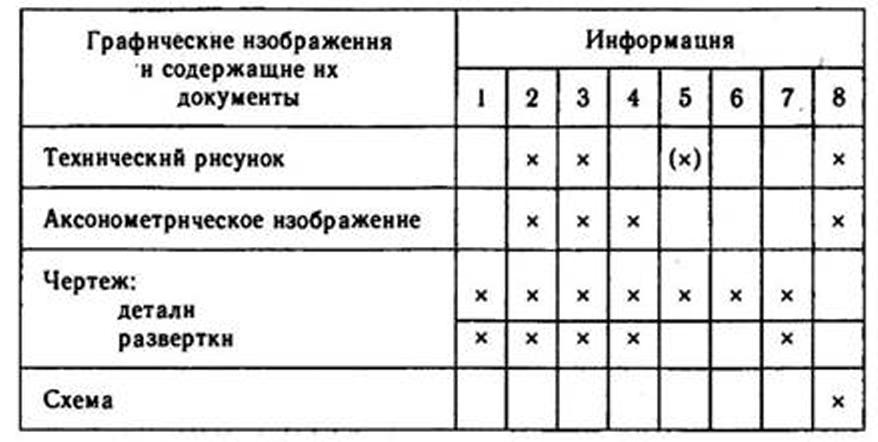

Графические изображения и содержащие их документы предназначены для отображения различной информации, но не всегда несут абсолютно полную информацию об объекте (табл. 1). По чертежу можно судить не только о форме, размерах, но и о материале, устройстве, объеме и других технических характеристиках объекта. Чертеж является наиболее информационно емким документом.

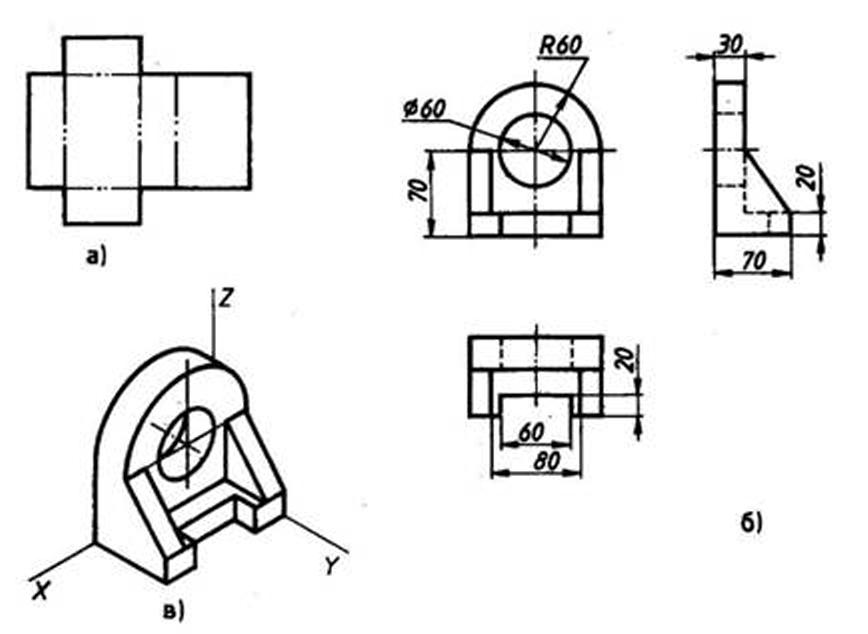

Рис. 30. Чертежи, содержащие одно (а), три (б) изображения и аксонометрическую проекцию (в)
Примечание: 1 — объем (как расчетная велнчнна); 2 — форма; 3 — конструкция; 4 — размеры; 5 — материал; 6 — масса; 7 — площадь поверхности; 8 — принцип работы; (x) — информация может быть представлена.

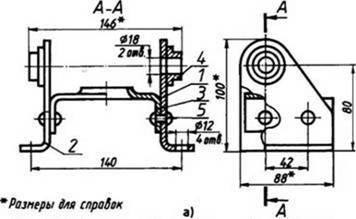

Рис. 31. Графические изображения: а — сборочный чертеж;
б — наглядное изображение; в — кинематическая схема
Черчение. 10 класс
§ 1. Виды графических изображений
Виды графических изображений
Изображения сопутствовали человеку на всех этапах его исторического развития. Еще в глубокой древности люди научились изображать различных животных, предметы быта, труда, охоты. Яркий пример таких изображений — наскальные рисунки сцен охоты (рис. 1).
Используя рисунок 1, расскажите, на каком материале и какими инструментами выполнено это изображение. Приведите примеры видов настенной росписи. Какую информацию передавали эти изображения?
Потребность людей в передаче друг другу информации привела к появлению графического языка. С его помощью стало возможным передавать и сохранять информацию изобразительными и знаковыми средствами — рисунками, символами, пиктограммами, цифрами, буквами и др.
Рисунки и пиктограммы как средства общения между людьми
появились задолго до создания письменности. Пиктограмма — один из первых видов письма в виде знаков, схематически отображающих важнейшие узнаваемые черты объекта, предмета или явления. Именно в рисунках и пиктограммах берет начало, зарождается и формируется графический язык.
Графический язык сейчас является языком делового международного общения, т. к. его изобразительную и знаковую систему составляют графические изображения. В современной жизни человек сталкивается с разнообразными графическими изображениями: рисунками,
чертежами, схемами, планами, картами, графиками, логотипами, инфографикой и др. (рис. 2). Они используются в различных сферах его жизнедеятельности.
Назовите представленные на рисунке 2 виды графических изображений и приведите еще примеры графических изображений, с которыми вы познакомились, изучая другие учебные предметы.
С помощью рисунков или фотографий можно изобразить все окружающие нас предметы, машины, здания и сооружения такими, какими мы их обычно видим. В черчении графические изображения предназначены для передачи геометрической, технической и технологической информации о каком-либо предмете или изделии. К таким видам изображений относятся технические рисунки, эскизы, чертежи, сборочные чертежи, развертки, архитектурно-строительные и топографические чертежи, схемы и др.
Рассмотрим основные виды изображений. Пространственные формы предметов на бумаге можно изобразить в виде технического рисунка, эскиза или чертежа. Техническим рисунком пользуются в тех случаях, когда необходимо быстро пояснить форму рассматриваемого предмета, показать его наглядно.
Технический рисунок — это наглядное изображение объекта, выполненное от руки, на глаз, с соблюдением его конструктивной формы и пропорций (рис. 3).
Эскизы предназначены для временного или разового использования. По эскизам могут изготавливаться изделия в опытном производстве, при ремонте.
Эскиз — чертеж, выполненный, как правило, от руки (без применения чертежных инструментов), с сохранением пропорций элементов детали, а также в соответствии со всеми правилами и условностями, установленными стандартами (рис. 4).
По эскизам и техническим рисункам можно судить о геометрической форме детали. Такое изображение наглядно, однако оно не может дать полного представления о внутренней форме и истинных размерах предмета. Поэтому при производстве изделий применяют другой, более точный способ изображения — чертеж. Чертежи являются основными графическими документами для изготовления различных изделий на производстве.
Чертеж — один из видов конструкторских документов, содержащий изображение изделия, определяющий его конструкцию, взаимодействие составных частей и другие данные, необходимые для изготовления, контроля, монтажа, эксплуатации и ремонта изделия (рис. 5).
Для сборки готовых изделий, состоящих из нескольких деталей, пользуются сборочным чертежом.
Сборочный чертеж — конструкторский документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля (рис. 6).
Также для изготовления изделий используют чертежи разверток — изображение поверхности предмета, по особым правилам совмещенное с плоскостью, развернутое на плоскость (рис. 7).
Кроме чертежей, на производстве используют схемы для определения принципа действия различных устройств.
Схема — конструкторский документ, где показаны в виде условных изображений или обозначений составные части изделия и связи между ними (рис. 8)
При строительстве зданий и сооружений пользуются архитектурно-строительными чертежами (рис. 9), в сельском хозяйстве, промышленности, военном деле используют топографические карты, на которых изображен рельеф местности, нанесены населенные пункты, дорожная сеть, различные объекты (рис. 10).
Чтобы графические, конструкторские документы (чертежи, карты, схемы и др.) были понятны всем специалистам, их необходимо выполнять по определенным правилам. Правила выполнения и оформления графических документов отражаются в государственных стандартах (ГОСТах), которые объединены в Единую систему конструкторской документации (ЕСКД) и используются во всех сферах производства, научных, учебных организациях. Стандарты периодически проверяются, пересматриваются и обновляются.
Единая система конструкторской документации (ЕСКД) — комплекс стандартов, устанавливающих правила, требования и нормы по разработке, оформлению и обращению конструкторской документации (при проектировании, изготовлении, контроле, приемке, эксплуатации, ремонте, утилизации изделия)
Изображения на чертеже
Главным элементом в решении графических задач в инженерной графике является чертеж. Под чертежом подразумевают графическое изображение предметов или их частей. Чертежи выполняются в строгом соответствии с правилами проецирования с соблюдением установленных требований и условностей. Причем правила изображения предметов или их составных элементов на чертежах остаются одинаковыми во всех отраслях промышленности и строительства.
Изображение предмета на чертеже должно быть таким, чтобы по нему можно было установить форму его в целом, форму отдельных его поверхностей, сочетание и взаимное расположение отдельных его поверхностей. Иными словами, изображение предмета должно давать полное представление о его форме, устройстве, размерах, а также о материале, из которого изготовлен предмет, а в ряде случаев включать сведения о способах изготовления предмета. Характеристикой величины предмета на чертеже и его частей являются их размеры, которые наносятся на чертеже.
Изображение предметов на чертежах выполняют, как правило», в заданном масштабе.
Изображения предметов на чертеже должны быть размещены так, чтобы поле его было равномерно заполнено. Число изображений на чертеже должно быть достаточным для получения полного и однозначного представления о нем. В то же время на чертеже должно быть только необходимое количество изображений, оно должно быть минимальным, т.е. чертеж должен быть лаконичным и содержать минимальный объем графических изображений и текста, достаточных для свободного чтения чертежа, а также его изготовления и контроля.
Видимые контуры предметов и их граней на чертежах выполняются сплошной толстой основной линией. Необходимые невидимые части предмета выполняют при помощи штриховых линий. В случае, если изображаемый предмет имеет постоянные или закономерно изменяющиеся поперечные сечения, выполняется в требуемом масштабе и не помещается на поле чертежа заданного формата, его можно показать с разрывами.
Правила построения изображений на чертежах и оформления чертежей приведены и регламентируются комплексом стандартов «Единой системы конструкторской документации» (ЕСКД).
Изображение на чертежах может быть выполнено различными способами. Например, с помощью прямоугольного (ортогонального) проецирования, аксонометрических проекций, линейной перспективы. При выполнении машиностроительных чертежей в инженерной графике чертежи выполняют по методу прямоугольного проецирования. Правила изображения предметов, в данном случае изделий, сооружений или соответствующих составных элементов на чертежах установлены ГОСТ 2.305—68.
