Поворотное или поворотно-откидное окно?

Стоите перед выбором: поворотная или поворотно-откидная створка?! Не знаете, чем отличаются механизмы открывания пластиковых окон? Стоит ли переплачивать за откидную фурнитуру? Почему в новостройках только поворотные окна? Ответим на эти и многие другие вопросы вместе с специалистами «Ремокно2010».

Поворотное окно

Поворотная оконная фурнитура позволяет открывать окно только в горизонтальном положении. Обычно такой механизм открывания окна используется на широких створках, так как они быстрее подвержены провисанию. Следовательно не целесообразно устанавливать на створки свыше 80 см шириной откидной механизм, это может привести к поломке фурнитуры.

Также, если вы редко пользуетесь створкой, то не стоит переплачивать за дополнительные опции, достаточно установить поворотную фурнитуру.

В новостройках в целях экономии устанавливают в основном только поворотные окна. Так как обычное открывание окна дешевле, чем установка поворотно-откидной фурнитуры. Это очень неудобно. Особенно, когда необходимо проветрить помещение. Поэтому многие при покупки новой квартиры меняют поворотные окна на поворотно-откидные. Этот процесс довольно сложный, и самостоятельно не рекомендуется делать. Поэтому предлагаем вам обратиться в нашу компанию, которая оказывает услуги по ремонту пластиковых окон.

Поворотно-откидное окно

Поворотно-откидное окно в последнее время пользуется популярностью. Оно сочетает в себе обычное открывание по горизонтали и открывание по вертикали, откидывание створки на 45 градусов.

Очень удобно проветривать помещение, при этом не открывая окно полностью. Поток свежего прохладного воздуха равномерно распределяется и заполняет все помещение. Тем самым осуществляется естественное циркулирование воздуха.

Отличительной особенностью является то, что поворотно-откидная фурнитура имеет больше точек запирания. А это значит, что правильно отрегулированная поворотно-откидная створка при бережной эксплуатации прослужит вам многие годы.

Необязательно делать все створки в квартире или в доме поворотно-откидными. Достаточно иметь одну створку в окне с таким механизмом, чтобы в вашем доме было комфортно.

Если вам необходимо установить или заменить поворотно-откидное окно, а также отремонтировать поворотный механизм, то будем рады помочь! Достаточно позвонить нам по телефону +7(499)755-82-98 или заполнить форму ниже. Готовы ответить на все ваши вопросы.

Источник

Поворотно-откидной механизм для пластиковых окон

Производители пластиковых окон обеспечивают их устройством открытия. Такая функция позволяет открывать оконный профиль полностью или на режим проветривания. Чтобы соединить эти два способа, устанавливают поворотно-откидной механизм для пластиковых окон. Установка или замена данной системы стоит денег. Но ее можно провести и самостоятельно.

Что за механизм

На пластиковых конструкциях часто можно встретить поворотно-откидной механизм. Он является наиболее удобным, и поэтому производители его устанавливают.

Чтобы привести механизм в действие, устанавливают одну ручку. Обычно, если она опущена вниз, то откидное окно закрыто. При повороте в сторону, оно открывается.

Чтобы приоткрыть его под наклоном или на проветривание, достаточно поднять ручку вверх и потянуть на себя.

Устанавливать такой механизм можно и самостоятельно. Для этого, нужно разобраться из каких комплектующих он состоит.

Для сборки понадобится:

Это основной перечень требуемых элементов. Они обеспечат функционал поворотно откидного окна. Кроме них понадобится и другая фурнитура, которая также играет важную роль.

При выборе оконного профиля с таким механизмом нет необходимости в дополнительной установке форточек, так как приспособление берет на себя эту функцию. Получается, что весь проем будет занимать стеклопакет. Это более функционально, удобно и лучше выглядит. Кроме того, в помещение проходит больше света.

Принцип работы заключается в том, что при нажатии на ручку, приводятся в движения запорные цапфы. Они начинают работать из-за усилия, которое проходит через передаточные тяги.

Как выбрать необходимый

Несмотря на то, что оконные ручки и прочее только фурнитура, к выбору нужно подходить с тщательностью и знанием. Все дело в том, что изделия плохого качества быстро выйдут из строя. Тогда, придется заново их покупать и собирать.

В данном случае, стоит один раз потратить больше денег и учесть все рекомендации, и не менять незначительное приспособление каждые 2 года.

Качественные устройства обладают следующими критериями:

Будет плюсом если приспособление обладает дополнительными функциями. Лучше выбирать немецких производителей. Они изготавливают самые надежные устройства, из качественных материалов.

Покупка приспособления обойдется до 15% от общей стоимости самой конструкции. Рекомендуется не экономить на этой части профиля. Потому что постоянная замена выйдет только дороже.

Кроме того, так как некачественная система быстро изнашивается, и оконный профиль потеряет свои качества. Из-за плохой фурнитуры, оконные створки плохо фиксируются, а значит помещение не будет полностью защищено от попадания холодного воздуха или шума извне.

Распространенные поломки

Каким бы качественным не было изделие, оно по каким-то причинам может сломаться. Важно определить эти причины, тогда ремонт пройдет быстро и результативно. Чтобы избавится от поломки вызывают мастера, но часто, справится с ними можно и самостоятельно.

Иногда на старом пластиковом изделии требуется замена фурнитуры на поворотно откидную створку, ручки. Как и любая другая, она выходит из строя.

В таком случае требуется открутить старую ручку и прикрутить новую. Эту часть профиля может и заклинить. Чаще всего это происходит в открытом положении.

Тогда, проверяют блокиратор. Он находится на петле в верхней части или под самой ручкой и выглядит как металлический язычок. Эта часть важна, так как от нее зависит возможность работы конструкции.

Если створка открывается в двух положениях одновременно, необходимо полностью закрыть систему. Она должна плотно прилегать к профилю, после чего провернуть ручку в горизонтальное положение. Тогда, профиль вернется в свое привычное положение и сможет нормально открываться.

Не стоит забывать и о правильном уходе. Чтобы избежать различных поломок, рекомендуется снять всю контракцию, прочистить от пыли и грязи и смазать специальным средством.

Регулярный уход предотвратит быструю изнашиваемость приспособления, а значит, система прослужит долгие годы.

Как установить ли заменить

Заменить поворотную конструкцию на поворотно-откидную не так сложно, как может показаться на первый взгляд. Если нет опыта в таких делах, то можно довериться профессионалу. Но наем рабочих стоит намного дороже.

А если разобраться в последовательности действий, установка системы не займет много времени и сил.

Для начала следует ознакомиться с инструментами, которые понадобятся. Затем переходят к точной последовательности действий. Допускать ошибок не рекомендуется, поэтому лучше изучить план и только после этого приступать к сборке конструкции.

Инструменты

Для замены механизма открывания, понадобятся следующие инструменты и материалы:

Совет! Перед установкой новой системы, стоит подготовить все инструменты, чтобы не пришлось искать подходящий в неудобный момент.

Пошаговая инструкция

Если все инструменты подготовлены, приступают к сборке приспособления. Она проходит в несколько этапов. Следует придерживаться четкого плана, чтобы не испортить всю систему.

Как снять поворотно-откидную створку пластикового окна.

После того, как вся старая фурнитура будет демонтирована, приступают к сборке нового изделия. Этот процесс также стоит делать по четкому плану.

Он состоит с следующем:

Совет! Фурнитуру стоит покупать в том же месте, что и само устройство. Тогда, будет уверенность в том, что она подойдет к оконному изделию.

Регулировка

Перед использованием, конструкцию стоит отрегулировать. Процесс занимает немного времени и выполняется легко. Должен быть подготовлен шестигранник или звездочка, размер которой 4 мм.

После подготовки инструмента, можно начинать регулировку откидного механизма пластиковых окон.

Чтобы отрегулировать прижим верхней области, открывают окно. Затем его переводят в режим проветриваний. В углу рамы находится винт, который регулирует поднятие и опускание этой части.

Нижняя часть регулируется другим способом. С завеса снимают пластиковую часть, заглушку. Открывается металлическая часть, в его нижней области расположен винт. Его прикручивают или откручивают, чтобы прижать или отдалить нижний угол к раме.

Винт, расположенный в верхней части отвечает за поднятие и опускание створчатой части.

На пластиковых изделиях регулируется и степень прижатия створки. Для этого, ее открывают и на боковой части находят эксцентрик. Его поворачивают до тех пор, пока не найдут лучшее положение.

При регулировке не стоит бояться, если что-то пойдет не так. Если сильно прикрутить, то, с помощью того же инструмента, получится и открутить обратно. Значит, при ошибках, их можно сразу же исправить.

Источник

Типы створок пластиковых окон

Какие бывают варианты открывания пластикового окна: их преимущества и недостатки. Разница в цене между открывающимся и глухим пластиковым окном. Как поменять тип открывания.

Популярные варианты открывания створок

Типы створок по открыванию: обозначения, используемые в технической документации по окнам

— Указана примерная стоимость за квадратный метр створки в базовой комплектации.

Зимнее проветривание

Быстрое проветривание

Комфортное проветривание

Для комфортного проветривания помещения зимой удобно открывать створку в откидное положение: так холодный воздух не будет переохлаждать помещение и находящихся в нем людей.

Еще комфортнее

В современных поворотно-откидных окнах появилась возможность использовать микропроветривание. Створка приоткрывается в откидное положение на минимальный градус, обеспечивая незначительное постоянное проникновение воздуха с улицы в помещение, что особенно важно в холодное время года.

Глухие створки сберегут средства

Преимуществом глухих створок является общее удешевление оконной конструкции с их использованием. В двухстворчатом пластиковом окне замена одной открывающейся створки на глухую позволяет сэкономить от 1000 до 3000 рублей.

Большие глухие створки, однако, могут существенно усложнить обслуживание окна и его мойку.

Когда нужно заменить глухую створку на открывающуюся

Прежде чем рассказать о том, как это можно сделать, еще раз отметим: лучше не экономить на открывающихся частях окна, ибо установка открывания в новое окно еще на этапе производства обойдется дешевле, чем в уже установленное.

Как изменить открывание створки окна

Возможны два решения по смене типа открывания створки.

С какой фурнитурой створки работают лучше

На выбор предлагается несколько типов замков и петель (фурнитуры). Немецкая традиционно отличается качеством сборки и продолжительным сроком службы. С турецкой фурнитурой стоимость окна будет дешевле, однако степень взломостойкости и срок эксплуатации такой створки, как правило, ниже. Как видно, каждая фурнитура имеет свои преимущества. В ваше окно, по вашему желанию, может быть установлен комплект замков и петель с особыми свойствами. Различия в фурнитуре окна

Раздвижные створки окна

В последнее время набирают популярность раздвижные окна, когда створки окна раздвигаются в плоскости остекления. Такие окна не крадут внутреннее пространство при открытии и потому получили весьма высокую оценку покупателей как вид остекления узких балконов.

Все раздвижные окна можно разделить на два основных подкласса:

Раздвижные окна раздвигаются параллельно по рамным направляющим. Такой вариант открывания позволяет отодвигать поочередно каждую из створок. Полностью открыть проем не получится (створки всегда будут занимать часть остекления).

Источник

Окно с форточкой или поворотно-откидная створка?

Форточки в окнах в СССР были стандартом оконных конструкций. С их помощью граждане проветривали помещения. В современных евроокнах редко можно встретить такой элемент конструкции. Почему поворотно-откидные створки вытеснили форточки из современных окон? О плюсах и минусах разных решений в материале портала ОКНА МЕДИА.

Окно с форточкой – для чего нужна маленькая фрамуга?

Форточка – небольшая, в большинстве случаев открывающаяся створка, фрамуга окна, предназначенная для проветривания помещения.

Форточки располагались в верхней части окна. Высота просчитывалась так, чтобы взрослый человек среднего роста мог дотянуться до нее без применения дополнительных средств – стула или стремянки.

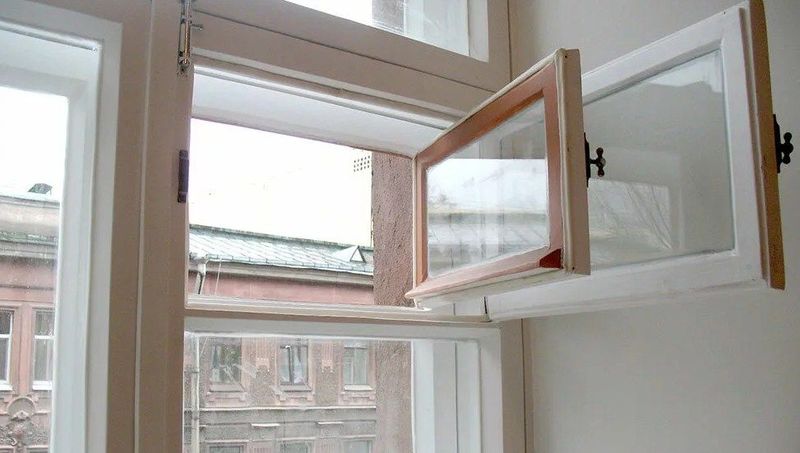

Фото: окно с форточкой в старом доме, © oknamedia

Откуда произошло слово «форточка»? В русском языке оно появилось путем трансформации из польского слова «fortka» (дверка). «Fortka», в свою очередь, была позаимствована из немецкого языка, в котором «die Pforte» означает «ворота». Но и это слово не является изначальным. «Родословная» форточки тянется из времен Римской империи, от латинского слова «porta» (дверь, ворота).

Если обратиться к ГОСТ 23166-99 «Блоки оконные. Общие технические условия», то там дается следующее определение форточке: «Форточка – створчатый элемент с размерами, как правило, не превышающими 350х450 мм, соединенный посредством шарнирной связи с брусками створки или коробки, предназначенный для проветривания помещения».

Из терминологии ГОСТ можно понять, что основным назначением форточки является проветривание помещения. Но почему эта задача ставится именно для форточки? Ведь согласно тому же ГОСТ, в окне все створки (за небольшим исключением) должны быть открывающимися. А значит, открыв любую из них, можно проветривать помещение. И почему именно в России в окнах долгое время применялись форточки?

1. Форточка – «глоток» свежего воздуха

Все дело в климате. На большей части территории России в зимний период преобладают низкие температуры. Проветривание с помощью открытой створки в таких условиях ведет к переохлаждению помещения. Если же створку немного приоткрыть, холодный воздух все равно быстро попадет в нижнюю часть комнаты, что приведет к дискомфорту – холод будет «гулять по ногам».

Фото: зимой форточка оставалась единственным источником поступления свежего воздуха через окно

Форточка же располагалась в верхней части окна, поэтому при проветривании холодный воздух с улицы не сразу достигал пола, успевая частично перемешиваться с теплым комнатным воздухом.

2. Форточка – защита от проникновения через окно

Другой плюс форточек – защита от проникновения. Размер форточек рассчитывался таким образом, чтобы злоумышленники не смогли через нее пролезть. В летний период их практически не закрывали, даже выходя из дома. В свое время была даже особая категория воров – форточники. Некоторые привлекали для этой цели детей, но это были не массовые случаи.

Фото: кражи через форточку были редкими из-за ее небольшого размера

Многие десятилетия форточка в целом справлялась со своими функциями, исходя из прежних возможностей окон, и являлась важной их частью. Как изменилась ситуация по мере появления современных окон? Осталась ли необходимость комплектования окна форточкой?

Современные окна могут быть изготовлены с поворотными либо поворотно-откидными створками.

Проветривание с помощью поворотной створки:

При открывании поворотной створки для проветривания в зимний период помещение быстро переохлаждается.

Фото: проветривание с помощью поворотной створки зимой приведет к быстрому переохлаждению помещения

Для проветривания в поворотных створках впоследствии широко применялись гребенки.

Использование гребенки в окнах не решало проблему комфортного проветривания. Воздух проходил внутрь от уровня подоконника и до верха створки. Вероятность заболеть зимой с таким проветриванием повышалась.

Проветривание с помощью поворотно-откидной створки

Изобретение немецкого инженера Вильгельма Франка (Roto Frank) в 1935 году положило начало новой эпохи – окна с поворотно-откидным открыванием. Фурнитура Roto позволила не только открывать створку, но и переводить ее в откидное положение для проветривания. Концерн Roto Frank стал мировым лидером в производстве поворотно-откидной фурнитуры для окон и дверей. Каждое 3-е окно в России продается с фурнитурой Roto.

Первые евроокна с поворотно-откидной фурнитурой стали поставляться в Россию из Европы в начале 90-х годов. Тогда функции поворотно-откидной фурнитуры ограничивались откидыванием на 140-150 мм.

Поворотно-откидная створка позволила более безопасно для здоровья проветривать помещение. При откидном проветривании холодный воздух, в основном, поступает в верхнюю часть комнаты, а затем постепенно опускается вниз. Проветривание получается более комфортным, щадящим, чем с помощью открытой створки: «голова находится в холоде, а ноги в тепле». Откидное положение является более безопасным, так как оно позволяет зафиксировать створку от порывов ветра, а при дожде капли не будут затекать внутрь.

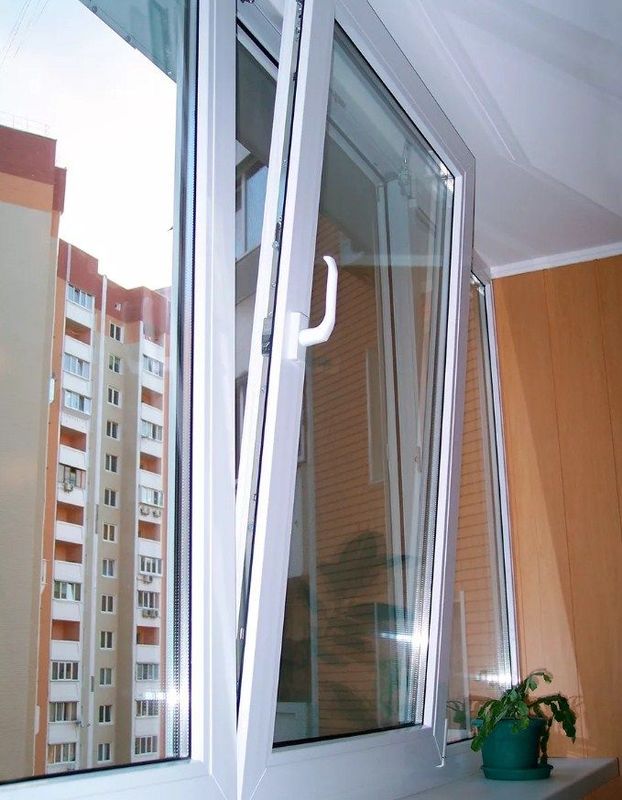

Фото: стандартный откидной режим оптимален для теплого периода года. Зимой он может привести к быстрому переохлаждению помещения

Несмотря на эти преимущества, при низких температурах откидной режим также приводит к переохлаждению комнаты. Поэтому покупатели продолжали заказывать современные окна с поворотными или поворотно-откидными форточками.

Фото: поворотно-откидная форточка в откидном режиме

Установка форточки в евроокнах до 2004 года (до появления микропроветривания) в какой-то степени была оправданной, чтобы избежать переохлаждения помещения зимой.

Микропроветривание в поворотно-откидных створках решило вопрос

Следующей разработкой для поворотно-откидных окон стало «микропроветривание», или микрощелевое проветривание (МЩП), которое решило проблему зимнего проветривания в поворотно-откидных окнах.

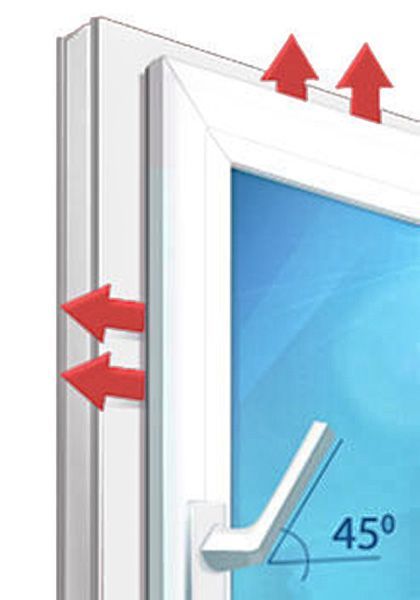

Фото: при микропроветривании створка отходит в верхней части от рамы на 2-3 мм

При микропроветривании (положение оконной ручки под углом 45 градусов) створка отходит от рамы (откидывается) всего на несколько миллиметров только в самом верху. Благодаря сложной конфигурации профиля рамы и створки, это позволяет осуществлять проветривание помещения без сквозного поступления холодного воздуха – он заходит под углом практически 90 градусов только в верхней части комнаты. До поступления в жилую зону помещения наружный воздух успевает перемешаться с теплым комнатным воздухом и прогреться.

Рассмотрим варианты микропроветриваний на примере самой популярной фурнитуры в России – Roto. Компания выпускает одноступенчатое и многоступенчатое (до 12 разных углов откидывания створки) микропроветривание.

Фурнитура Roto NT

В фурнитуре Roto NT микропроветривание может осуществляться 2-мя способами:

Различные варианты многоступенчатого микропроветривания:

Фото: варианты многоступенчатого проветривания: а) на основном запоре, б) на угловом переключателе, в) на ножницах

Одноступенчатое (фиксированное) микропроветривание:

Установка на раму специальной ответной планки микропроветривания.

Фото: справа – ответная планка микропроветривания (1) рядом с противовзломной стандартной планкой (2); слева – положение планок на раме окна

Преимуществом многоступенчатого микропроветривания является возможность плавного регулирования поступления воздуха с улицы.

Недостатки многоступенчатого микропроветривания:

Преимущества одноступенчатого (фиксированного) микропроветривания:

Недостатком одноступенчатого микропроветривания является отсутствие возможности регулировать степень открывания створки. С другой стороны, особой необходимости в многоступенчатом микропроветривании в окнах нет. Отличие в 1 мм в многоступенчатом микропроветривании сложно ощутить. Фиксированное микропроветривание довольно хорошо справляется со своей функцией.

Фурнитура Roto NX – новый этап эволюции поворотно-откидных створок

В 2019 году компания Roto Frank представила на российском рынке 6-е поколение оконной фурнитуры – Roto NX. Модель приходит на смену предыдущей версии Roto NT. В новинке представлены передовые инженерные решения, которые позволяют улучшить комфорт и повысить безопасность окон.

В фурнитуре Roto NX в режимах проветривания окна (откидное и микропроветривание) реализованы новые технические решения:

Обеспечение класса противовзломности RC2 в режиме проветривания в Roto NX происходит за счет специально разработанных противовзломных ответных планок.

Фото: противовзломные ответные планки Рото: вверху – стандартные, внизу – с возможностью сохранения класса RC2 в режиме проветривания*

При откидном режиме эти планки позволяют сохранят зацепление створки и рамы друг с другом, не позволяя открыть створку.

Фото: поворотно-откидная створка в режиме проветривания: слева – со стандартной планкой створка не входит в зацепление с рамой;справа – со специальной планкой сохраняется зацепление фурнитуры створки с фурнитурой рамы, обеспечивая класс противовзломонсти RC2*

Специальные противовзломные планки ставятся на вертикальных сторонах рамы (слева и справа) и на нижней горизонтальной стороне. Фото: количество и места расположения специальных противовзломных планок на раме (помечено красными овалами)*

Микропроветривание в фурнитуре ROTO NX происходит за счет специальной новой конструкции стандартных ножниц рамы, которая позволяет при положении оконной ручки под углом 45 градусов фиксировать створку в режиме микропроветривания. Таким образом, все поворотно-откидные створки фурнитуры Roto NX оборудованы режимами: распашной (поворотное открывание), откидной (проветривание) и микропроветривание по умолчанию.

Фото: стандартные ножницы на раме фурнитуры Roto NX обеспечивают возможность микропроветривания* С 2022 года концерн Roto Frank планирует полностью перейти на фурнитуру Roto NX.

Современное окно с форточкой – пережиток прошлого

Новые технические решения фурнитуры нового поколения позволяют окончательно отказаться от маленькой «дверки» в окне. Форточка, прослужившая верой и правдой многие десятилетия, потеряла свою актуальность. Теперь с ее функциями отлично справляются поворотно-откидные створки.

Установка форточек в современных окнах несет в себя ряд негативных факторов:

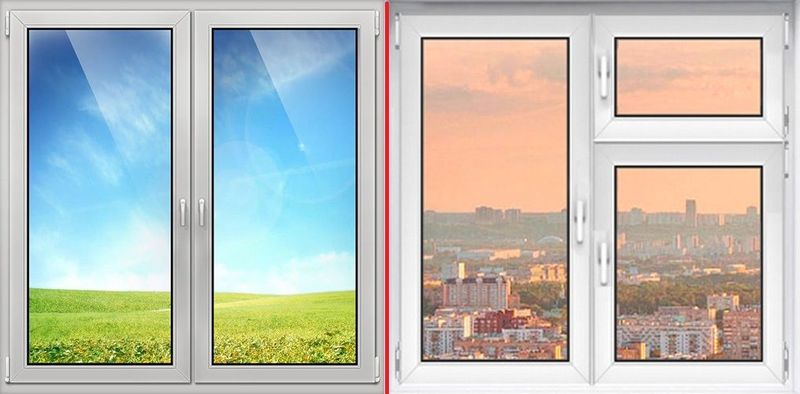

Фото: окно с форточкой (справа) выглядит несимметрично и обладает меньшим световым пространством Сравнительный анализ современного поворотно-откидного окна и окна с форточкой можно отразить в виде таблицы.
