Создание общего параметра

В Autodesk Revit есть различные параметры, которые располагаются на вкладке Управление: параметры проекта, общие параметры, глобальные параметры и информация о проекте.

Рассмотрим общие параметры, которые используются для того, чтобы различные типы семейств имели одинаковые параметры, возможность вынесения их в марки и спецификации, а также использования их в других проектах.

Файл общих параметров

Используем для примера файл общих параметров, созданный сообществом Autodesk, для добавления нового параметра. Этот текстовый файл, в котором хранятся свойства параметров (Имя, Дисциплина, Тип параметра), должен храниться на вашем компьютере, его нужно выбрать через Управление – Общие параметры – Обзор.

Создание нового параметра

Чтобы создать новый параметр, в открывшемся диалоговом окне «Изменение общих параметров» необходимо нажать на кнопку Создать. После чего присвоить параметру Имя, Категорию и Тип данных.

Добавление нового параметра в проект

Чтобы использовать созданный новый общий параметр, необходимо добавить его в проект. Управление – Параметры проекта – Добавить

В открывшемся окне выбрать общий параметр из файла общих параметров, в графе справа можно указать для каких категорий элементов в данном проекте появится этот параметр, например, выбрать стены или несколько категорий. После чего в разделе Данные параметра выбрать Тип или Экземпляр для сохранения этого параметра по экземпляру элемента или по типоразмеру семейства.

Перейдем на план этажа, чтобы удостовериться в достигнутом результате. Как можно заметить, в свойствах типа стены, в графе Текст (это тип данных, который мы выбрали на этапе создания параметра) появился новый параметр Название материала.

Заполнив пустую графу и выполнив все вышеописанные манипуляции, будет возможность вывести созданный параметр в марки и спецификации.

Источник

Шаблоны в Autodesk Revit

В данной статье мы поговорим с Вами о том, что такое шаблоны, где их можно скачать и как настраивать.

Шаблоны ADSK

При первом запуске Revit уже в «коробке» присутствуют шаблоны, такие как:

Все эти шаблоны под наши стандарты не подходят, для соответствия ГОСТам их необходимо дорабатывать.

На сегодняшний день существуют шаблоны ADSK, которые можно скачать в свободном доступе и адаптировать под нужды вашей компании.

Данные шаблоны можно скачать в конце этой статьи.

Эти шаблоны уже содержат некоторые настроенные спецификации, которые соответствуют ГОСТ. А также настроенные аннотации (такие как размерные стили, высотные отметки, марки и тд).

В дальнейшем происходит настройка шаблона под специфику компании. Если проектируемые объекты однотипные, то будет один шаблон, если имеют свою специфику, то разные шаблоны (например, один шаблон под жилье, а другой под промышленные объекты).

Настройка шаблона

Создать шаблон можно 2 способами:

Рис. 1 Чистка проекта

В данном инструменте можно чистить либо выборочно, как это делается из диспетчера проекта, либо выбрать все и почистить все сразу, при этом необходимо выполнить данную операцию несколько раз для полной чистки. При этом следует иметь в виду, что все те семейства, шрифты, марки т.д., которые не были использованы будут удалены, т.е. если используется марка в проекте только с одним типоразмером, то сама марка останется в проекте, но неиспользуемые типоразмеры будут удалены из проекта. Поэтому если Вам нужны типоразмеры или семейства, которые не были использованы в данном проекте, но могут быть использованы в аналогичных, то лучше их оставить. После всех настроек проект можно сохранить как шаблон и удалить из него всю геометрию и аннотацию (удаление в модели, а не в диспетчере).

Хранить все семейства в шаблоне тоже не желательно, так как с увеличением количества семейств в проекте/шаблоне увеличивается объем файла.

Семейства лучше хранить в отдельном месте (например, на сервере) и подгружать по мере необходимости.

Шаблоны семейств

Помимо шаблонов для проектов в Revit изначально есть много шаблонов для создания семейств. Они бывают как для геометрии (включая профили, линии и т.д), так и для аннотаций. Так же шаблоны для одной и той же категории могут разделяться по способу позиционирования: по грани, по стене, по крыши и т.д.

По аналогии с шаблонами для конкретных типовых проектов можно создавать собственные шаблоны семейств. В данные семейства заносятся все параметры, которые используются в конкретной компании.

Файл общих параметров

При работе над проектом, для корректного отображения и сортировки в спецификациях, необходимо чтобы у разных элементов были одни и те же параметры. Это необходимо для исключения ситуаций, когда одно семейство создано и имеет параметр высота – «Высота», а в другом семействе параметр высота – «высота». Для Revit это 2 разных параметра. При этом для того, чтобы в спецификациях был виден параметр, он должен быть общим.

Изначально можно взять ФОП (файл общих параметров) ADSK, который дан в приложении к этой статье.

Далее уже при необходимости добавляются новые параметры, которые автоматически записываются в файл ФОП.

Ниже по ссылке вы можете скачать следующие файлы:

Если у Вас остались вопросы по шаблонам в Revit, задайте их нам.

Источник

Переименование общих параметров

При работе с шаблоном Autodesk Community 2017 многие столкнулись с интересным явлением: общие параметры как-то странно себя ведут:

Сейчас расскажу об этом явлении.

UPD: сделал табличку с сопоставлением параметров ADSK 2017 и Weandrevit:

Введение

Скажу сразу: переименовать общий параметр в текущем рабочем проекте невозможно (точнее можно, но это сломает весь файл)
Но можно сделать так, что имя того же параметра будет другим в новых проектах.

Если открыть файл общих параметров через Блокнот — в начале будет предупреждение «# Do not edit manually«.

Сломать файл действительно очень просто, но это нас не остановит! Наверняка многие пробовали переименовать параметр в этом файле вручную (безрезультатно).

Подготовим материалы

Создадим новый файл общих параметров и назовем его «Параметры Weandrevit», подключим к Revit и создадим там параметр «Рзм.Длина»:

Создадим семейство с этим общим параметром, также добавим другие параметры и формулы:

Сохраним семейство как «Семейство Weandrevit», создадим новый пустой проект, загрузим в него это семейство. В проекте создадим спецификацию, выведем в неё общий параметр «Рзм.Длина», также создадим какое-нибудь расчетные параметры:

Еще создадим марку и также выведем в неё параметр «Рзм.Длина», сохраним как «Марка Weandrevit», загрузим марку в проект и установим на семейство:

Сохраним как «Проект Weandrevit».

Затем откроем файл общих параметров в Блокноте и переименуем «Рзм.Длина» на «ADSK_Длина»:

Проделаем все те же действия: создадим новое семейство «Семейство ADSK», добавим туда параметр «ADSK_Длина», загрузим в проект, создадим спецификацию и марку, сохраним как «Проект на шаблоне ADSK»:

Эксперимент

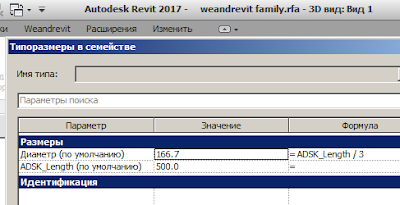

Откроем «Семейство Weandrevit», там увидим параметр «Рзм.Длина» — имя не изменилось (в файле общих параметров имя уже новое, но семейство не обращает на это внимания).
Попытаемся добавить параметр «ADSK_Длина» — появляется ошибка:

Очевидно, что параметр получает имя при первом добавлении, которое жестко прописывается в семействе.

Дальше интереснее.
Загрузим «Семейство Weandrevit» в «Шаблон ADSK». Смотрим на семейство: «Рзм.Длина» заменен на «ADSK_Длина»! Проверяем спецификацию: параметр пришел в один столбец в «Семейством ADSK», марка тоже работает:

Закроем «Семейство Weandrevit» и откроем его на редактирование из этого проекта — удивительное дело! Мало того, что параметр переименован, так еще и формулы изменились:

Продолжаем экспериментировать: загрузим «Семейство ADSK» в «Шаблон Weandrevit». Произойдет обратное.

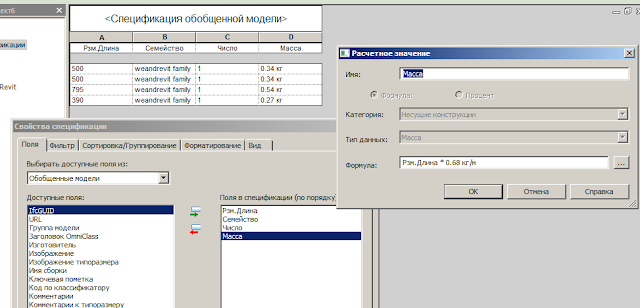

То же самое происходит со спецификациями и марками: при переносе из одного проекта в другой имена параметров будут изменяться, но семейства и спецификации продолжают работать, как ни в чем не бывало.

Интересно, что при копировании спецификации параметр в ней переименовывается, а «Заголовок» — остается прежним:

Очевидно, что информация о добавленном общем параметре и его имени жестко прописывается в проекте и изменяет все последующие загружаемые семейства.
Даже если удалить из файла все семейства, марки, спецификации, параметры проекта — параметр всё равно будет переименовываться при загрузке другого семейства в проект!

Вот небольшое кино:

Объяснение эксперимента

Что еще можно сделать с определениями параметров?

Зачем такие сложности?

Проблемы с файлом каталога типоразмеров

Если вы создадите проект на базе шаблона «ADSK АР 2017», скачаете библиотеку семейств для старого шаблона Community и попытаете загрузить семейство окна в свой проект — возникнет ошибка:

Всем привет! Тут мой блог об Autodesk Revit, а на самом деле — просто блокнот, куда я записываю свои идеи.
Надеюсь, что информация окажется полезной и интересной.

Источник

1.1. Начало работы

Начало работы

В данном разделе описываются отдельные настройки шаблонов, важные для понимания общих принципов работы с шаблонами и «быстрого старта» проекта.

Стартовый экран

При создании проекта на основе любого шаблона в BIM Стандарту Autodesk, открывается «Начальный вид»:

Файл общих параметров (ФОП) от Autodesk

Файл общих параметров используется для хранения специального вида параметров Revit — «общих» параметров. Благодаря способу хранения (во внешнем текстовом файле), эти параметры можно добавить как в семейство модели, так и в проект, и в марку.

В ФОП параметры хранятся в виде текста с разделителями, запись ведётся автоматически при создании параметра в интерфейсе Revit. При этом самое важное — это уникальный идентификатор параметра — GUID.

Благодаря единому файлу общих параметров, проектировщики разных компаний и разные производители могут создавать семейства, которые будут работать в шаблонах Autodesk без доработок, правильно отображаться в спецификациях и в сводной модели в Navisworks.

Все шаблоны Autodesk используют параметры из ФОП Autodesk. Таким образом, использование единого ФОП от Autodesk разными проектными компаниями и производителями позволяет работать по единому стандарту и успешно обмениваться информацией и заданиями в рамках совместной работы над проектом.

Файл общих параметров Autodesk можно скачать по ссылке: https://autode.sk/2WUGcjK

Подключение ФОП к проекту

Чтобы подключить ФОП к проекту, используйте команду «Общие параметры» [1] на вкладке «Управление», а затем укажите путь к ФОП с помощью команды «Обзор» [2].

Следует хранить ФОП в локальной сети или на виртуальном диске, с общим доступом всех проектировщиков в компании.

Добавление общего параметра из ФОП в проект

Во всех шаблонах добавлен ряд общих параметров из ФОП Autodesk, из групп параметров «01 Обязательные ОБЩИЕ», «05 Необязательные ОБЩИЕ», «09 Заполнение штампа».

Пояснения о назначении параметров даются в самом ФОП (по ссылке https://bit.ly/2dMK3xh) и в соответствующих разделах данного документа.

Для добавления общего параметра в проект, используйте команду «Параметры проекта» (вкладка «Управление»):

Нажмите «Добавить» [1] для добавления параметра. Затем выберите параметр из ФОП с помощью кнопки «Выбор» [2]. Настройте параметр (тип или экземпляр, поведение в группе) [3], укажите, к каким категориям нужно добавить параметр [4], и настройте его группировку (расположение в панели свойств) [5].

Изменение набора категорий у существующего параметра

Для добавления существующего в проекте общего параметра к одной из категорий, используйте команду «Параметры проекта» (вкладка «Управление»):

Выберите параметр, который надо изменить [1], далее нажмите «Изменить» [2] и выберите необходимые категории [3].

Слияние корпоративных параметров с ФОП Autodesk

При необходимости, вы можете объединить ФОП Autodesk и ваш корпоративный ФОП. Для этого нужно экспортировать ваши корпоративные параметры из шаблона или семейства в ФОП Autodesk, или наоборот.

Выберите параметр, который надо экспортировать [1], далее нажмите «Изменить» [2] и «Экспортировать» [3].

Если кнопка «Экспортировать» недоступна, возможны 2 причины:

Вы также можете объединить ФОП вручную в TXT файле (однако необходимо изменить номера групп параметров и добавить имена групп из корпоративного ФОП в ФОП Autodesk):

Система именований в шаблонах

В шаблонах используется система именований, принятая в BIM Стандарте Autodesk.

Правила именования касаются всех компонентов шаблона — от параметров проекта и типов системных семейств до штриховки, размеров и имён загружаемых семейств.

Ниже представлена типичная схема именования (на примере стен):

ADSK_Наружная_Газобетон400 ут150 шт20-вентфасад60_630

— это аббревиатура фирмы-владельца проекта. В данном шаблоне — ADSK. При копировании типоразмеров стен не разрешается использовать код автора ADSK, необходимо или заменять его собственным кодом автора, или удалять. При этом, в целях адаптации шаблона к корпоративным требованиям, вы вправе удалять или заменять префиксы с кодом автора во всех типах стен.

— Использование в проекте. Варианты: «Наружная», «Внутренняя», «Витрина», «Витраж», «Перегородка» и т.п.

— начинается с материала и толщины основного слоя, затем идут все слои до наружного (кроме наружного), затем внутренний слой отделки — тире — наружный слой отделки

— общая толщина стены. Указывается только для многослойных стен.

Обычно, именование типов элементов не нуждается в расшифровке. Однако существуют отдельные схемы именований с сокращениями, сложными для понимания без пояснений. Они будут представлены ниже.

Правила именования видов

Именования видов важны для быстрой ориентации в проекте (как для проектировщика, так и для заказчика). Вы можете фильтровать виды по первым символам имени, выполнять быстрый поиск и проч. Также имена важны при экспорте видов в DWG.

Система именования видов, как правило, описывается Заказчиком в каждом EIR. Также в проектной компании может быть принята собственная система именований.

Система именований видов также описана в BIM Стандарте Autodesk. Однако в шаблонах используется укороченный вариант именования:

Код вида. Виды разделяются на Вспомогательные (для построения модели) — они имеют префикс «В», и Оформленные (размещаются на листах проекта) — с префиксом «О». Также можно использовать другие префиксы, см. BIM Стандарт.

Код раздела проекта. Актуально, когда в одном файле присутствует несколько разделов.

Код семейства вида. Например, план потолка записывается как «ПП», план этажа — как «ПЭ», фасад — как «Ф». Подробнее см. BIM Стандарт Autodesk

Этаж. Для удобства сортировки, указывайте в начале номер или отметку этажа.

Описание вида. Примеры: «Кладочный», «Маркировочный», «Полы» и т.п.

Вы можете использовать не все поля, а только нужные. Вы можете менять или дополнять систему именований. Главное — использовать любую логичную систему, а не именовать виды бессистемно.

О_АР_ПЭ_02 Этаж_Кладочный — оформленный кладочный план второго этажа, комплект «АР».

B_КЖ_3D_Армирование — вспомогательный 3D вид с армированием, комплект «КЖ»

Диспетчер проекта. Организация видов

В шаблонах настроены и используются несколько типов организации видов в диспетчере проектов. По умолчанию применяется способ организации видов «Тип».

При таком способе организации, виды сначала группируются по имени типа, а затем сортируются по связанному уровню:

Чтобы добавить новую группу для группирования, нужно создать новый типоразмер вида (плана, разреза…) подробнее см. Дублирование типов видов для удобной организации диспетчера проектов и фильтров.

Альтернативный вариант организации видов в диспетчере — по параметру «Назначение вида». В этом случае виды сначала группируются по значению параметра «ADSK_Назначение вида», а затем сортируются по связанному уровню:

В зависимости от способа создания вида, параметр «ADSK_Назначение вида» может быть заполнен (и заблокирован, если назначен шаблон вида) или не заполнен. Все виды с «пустым» параметром «ADSK_Назначение вида» попадают в общую группу «. »:

Чтобы разнести эти виды по нужным группам или создать новую группу, нужно заполнить параметр «ADSK_Назначение вида»:

Создание новых видов. Принципы создания новых видов в плане

Новые виды в плане создаются с помощью команды «Виды в плане» на вкладке «Вид».

Вы должны выбрать типоразмер плана [1] (кладочный, маркировочный…) и уровни, виды которых нужно создать [2].

При этом будут созданы новые виды, к которым уже применены соответствующие шаблоны видов [3], и они автоматически появятся в нужной группе в диспетчере проекта [4]:

Второй вариант создания видов — копирование существующих видов. После создания копии, необходимо самостоятельно изменить типоразмер вида [5] и назначить шаблон вида.

Подробнее о шаблонах вида см. Шаблоны видов. Общие принципы работы.

Создание новых видов. Разрезы, фасады, фрагменты.

Чтобы создать новый разрез, фасад или фрагмент, воспользуйтесь соответствующим инструментом на вкладке «Вид»:

Про настройки разрезов, фасадов и фрагментов см. разделы Фасады, Разрезы и Фрагменты.

Дублирование типов видов для удобной организации диспетчера проектов и фильтров

Вы можете сделать копию типоразмера вида (не путать с копией вида) для организации видов в браузере проекта или фильтрации. Для этого следует выделить вид в диспетчере проекта [1] и нажать «Изменить тип « [2], затем Копировать [3] и переименовать [4], а затем настроить [5] новый типоразмер вида (маркировку, шаблон вида и проч.).

Результат создания нового типа вида:

Диспетчер проекта. Организация спецификаций

Организация спецификаций в диспетчере проекта аналогична организации видов по параметру «ADSK_Назначение вида»:

Шаблоны видов. Общие принципы работы

Шаблон вида — это комплекс настроек видимости и графики элементов на конкретном виде, который можно применить к одному или нескольким видам:

При применении шаблона к виду, настройки переопределения видимости / графики, масштаба, уровня детализации и проч. как правило, блокируются (зависит от настроек шаблона вида). Такие «заблокированные» настройки отображаются серым цветом:

Для изменения настроек, нужно войти в выбор шаблона [1], а затем настроить нужные свойства [2] или отключить блокирование нужных свойств [3] (на скриншоте разблокирован масштаб вида):

Отключение шаблона вида. Временное отключение шаблона вида. Временное применение шаблона вида.

Чтобы отключить шаблон от вида, нужно нажать на шаблон в параметре «Шаблон вида» и выбрать « « в появившемся окне:

Иногда при работе с видами, к которым уже применен шаблон, бывает необходимо временно включить какую-либо категорию или изменить настройки графики. Для этого не нужно отключать шаблон от вида способом, описанным выше, достаточно временно отключить шаблон с помощью команды «Свойство временного вида» — «Выключить свойства временного вида», при этом по контуру экрана вида появится фиолетовая рамка, а параметры, заблокированные шаблоном вида, разблокируются:

Также при работе со вспомогательными видами бывает полезно посмотреть, как будет выглядеть оформленный вид (с примененным шаблоном). Для этого не нужно применять шаблон с помощью параметра вида «Шаблон вида», а следует воспользоваться командой «Свойство временного вида» — «Временное применение шаблона вида»:

После назначения нескольких временных шаблонов, между ними можно переключаться.

Чтобы отменить временные шаблоны, нажмите «Восстановить свойства вида».

Использование семейств листа

Совместно с шаблоном, в библиотеке семейств, поставляется семейство основной надписи «ADSK_ОсновнаяНадпись», которая содержит в себе форматы трёх форм по ГОСТ: Форма 3, Форма 5 и Форма 6.
