Пользовательский интерфейс
В этом разделе рассматривается применение и настройка пользовательского интерфейса для оптимизации производительности и упрощения рабочего процесса.
В этом видеоролике представлены сведения по следующим операциям.
Обзор пользовательского интерфейса
Транскрипт
Чтобы начать работу, откройте проект или семейство, либо создайте их на основе шаблона. Кроме того, вы можете открыть последний использованный файл, просто щелкнув проект. Пользовательский интерфейс содержит все инструменты, необходимые для работы в модели.
В Диспетчере проектов показаны виды, спецификации и листы текущего проекта. Для просмотра другого вида разверните группу и дважды щелкните название вида. Можно просмотреть модель в отдельном виде или открыть несколько видов и упорядочить их, щелкнув на вкладке «Вид» значок «Мозаика».
При выборе элемента на чертеже его свойства можно изменить на Палитре свойств. Например, можно использовать «Выбор типа» для изменения типа двери с одностворчатой на двустворчатую. Это изменение будет отражено на всех видах. Для вращения модели и просмотра сделанных изменений используйте ручки управления видом.
Инструменты для проектирования модели здания сгруппированы по задачам на ленте. При выборе элемента на контекстной вкладке становятся доступны соответствующие инструменты. Вы можете настроить панель быстрого доступа таким образом, чтобы на ней отображались наиболее часто используемые инструменты. Щелкните инструмент правой кнопкой и выберите «Добавить на панель быстрого доступа».
Панель управления видом содержит команды для настройки отображения, например «Масштаб» или «Визуальный стиль».
Для сохранения изменений используйте команды вкладки «Файл».
Пользовательский интерфейс разработан для упрощения вашей работы, поэтому достаточно всего нескольких щелчков мыши для его настройки согласно вашим потребностям.
Создание общего параметра
В Autodesk Revit есть различные параметры, которые располагаются на вкладке Управление: параметры проекта, общие параметры, глобальные параметры и информация о проекте.
Рассмотрим общие параметры, которые используются для того, чтобы различные типы семейств имели одинаковые параметры, возможность вынесения их в марки и спецификации, а также использования их в других проектах.
Файл общих параметров
Используем для примера файл общих параметров, созданный сообществом Autodesk, для добавления нового параметра. Этот текстовый файл, в котором хранятся свойства параметров (Имя, Дисциплина, Тип параметра), должен храниться на вашем компьютере, его нужно выбрать через Управление – Общие параметры – Обзор.
Создание нового параметра
Чтобы создать новый параметр, в открывшемся диалоговом окне «Изменение общих параметров» необходимо нажать на кнопку Создать. После чего присвоить параметру Имя, Категорию и Тип данных.
Добавление нового параметра в проект
Чтобы использовать созданный новый общий параметр, необходимо добавить его в проект. Управление – Параметры проекта – Добавить
В открывшемся окне выбрать общий параметр из файла общих параметров, в графе справа можно указать для каких категорий элементов в данном проекте появится этот параметр, например, выбрать стены или несколько категорий. После чего в разделе Данные параметра выбрать Тип или Экземпляр для сохранения этого параметра по экземпляру элемента или по типоразмеру семейства.
Перейдем на план этажа, чтобы удостовериться в достигнутом результате. Как можно заметить, в свойствах типа стены, в графе Текст (это тип данных, который мы выбрали на этапе создания параметра) появился новый параметр Название материала.
Заполнив пустую графу и выполнив все вышеописанные манипуляции, будет возможность вывести созданный параметр в марки и спецификации.
Revit
Не удалось извлечь оглавление
Добавление уровней
Можно создавать не только уровни для каждого этажа в здании, но и связанные уровни, например, уровень подоконника.
По умолчанию на панели параметров установлен флажок «Создать вид сверху». Это значит, что каждый из создаваемых уровней является уровнем этажа и с ним связаны виды плана этажа и соответствующего зеркального отображения потолка. Нажав кнопку «Типы видов в плане» на панели параметров, можно выбрать, какие типы видов должны создаваться вместе с уровнем. Если снять флажок «Создать вид сверху» на панели параметров, то уровень будет считаться не соотнесенным с этажами или же связанным, и не будет создано ни одного связанного с ним вида в плане. Стены и другие привязанные к уровню элементы могут использовать связанные уровни как зависимость снизу и зависимость сверху.

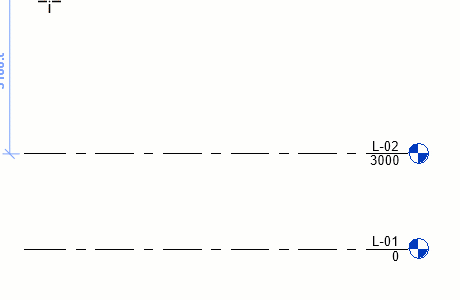

При создании линий уровня, их концы могут выравниваться один относительно другого. В этом случае при выборе линии виден значок замка. При горизонтальном смещении уровня все выровненные с ним линии перемещаются согласованно.
Уровень можно переименовать. Для этого следует щелкнуть по номеру уровня. Щелкнув мышью по размеру, можно изменить высоту уровня.
Каждому созданному уровню Revit присваивает название (например, «Уровень 1») и обозначение
. Переименовать какой-либо уровень можно непосредственно в Диспетчере проекта. При переименовании уровня отображается запрос на переименование соответствующих видов в плане. См. раздел Переименование соответствующих уровней и видов.
Шаблоны в Autodesk Revit
В данной статье мы поговорим с Вами о том, что такое шаблоны, где их можно скачать и как настраивать.
Шаблоны ADSK
При первом запуске Revit уже в «коробке» присутствуют шаблоны, такие как:
Все эти шаблоны под наши стандарты не подходят, для соответствия ГОСТам их необходимо дорабатывать.
На сегодняшний день существуют шаблоны ADSK, которые можно скачать в свободном доступе и адаптировать под нужды вашей компании.
Данные шаблоны можно скачать в конце этой статьи.
Эти шаблоны уже содержат некоторые настроенные спецификации, которые соответствуют ГОСТ. А также настроенные аннотации (такие как размерные стили, высотные отметки, марки и тд).
В дальнейшем происходит настройка шаблона под специфику компании. Если проектируемые объекты однотипные, то будет один шаблон, если имеют свою специфику, то разные шаблоны (например, один шаблон под жилье, а другой под промышленные объекты).
Настройка шаблона
Создать шаблон можно 2 способами:
Рис. 1 Чистка проекта
В данном инструменте можно чистить либо выборочно, как это делается из диспетчера проекта, либо выбрать все и почистить все сразу, при этом необходимо выполнить данную операцию несколько раз для полной чистки. При этом следует иметь в виду, что все те семейства, шрифты, марки т.д., которые не были использованы будут удалены, т.е. если используется марка в проекте только с одним типоразмером, то сама марка останется в проекте, но неиспользуемые типоразмеры будут удалены из проекта. Поэтому если Вам нужны типоразмеры или семейства, которые не были использованы в данном проекте, но могут быть использованы в аналогичных, то лучше их оставить. После всех настроек проект можно сохранить как шаблон и удалить из него всю геометрию и аннотацию (удаление в модели, а не в диспетчере).
Хранить все семейства в шаблоне тоже не желательно, так как с увеличением количества семейств в проекте/шаблоне увеличивается объем файла.
Семейства лучше хранить в отдельном месте (например, на сервере) и подгружать по мере необходимости.
Шаблоны семейств
Помимо шаблонов для проектов в Revit изначально есть много шаблонов для создания семейств. Они бывают как для геометрии (включая профили, линии и т.д), так и для аннотаций. Так же шаблоны для одной и той же категории могут разделяться по способу позиционирования: по грани, по стене, по крыши и т.д.
По аналогии с шаблонами для конкретных типовых проектов можно создавать собственные шаблоны семейств. В данные семейства заносятся все параметры, которые используются в конкретной компании.
Файл общих параметров
При работе над проектом, для корректного отображения и сортировки в спецификациях, необходимо чтобы у разных элементов были одни и те же параметры. Это необходимо для исключения ситуаций, когда одно семейство создано и имеет параметр высота – «Высота», а в другом семействе параметр высота – «высота». Для Revit это 2 разных параметра. При этом для того, чтобы в спецификациях был виден параметр, он должен быть общим.
Изначально можно взять ФОП (файл общих параметров) ADSK, который дан в приложении к этой статье.
Далее уже при необходимости добавляются новые параметры, которые автоматически записываются в файл ФОП.
Ниже по ссылке вы можете скачать следующие файлы:
Если у Вас остались вопросы по шаблонам в Revit, задайте их нам.
