гранта замена личинки водительской двери
Заменил замки по кругу
Закончил эпопею с заменой замков. Заменил все личинки и замок зажигания.
Фоток немного
Приобрел вот такой комплект — личинки + замок зажигания и ключи
Личинки и замок отличные. А вот ключи отвратные в плане кармашка для чипа иммобилайзера
Карман для чипа маленький и чип туда влезает с трудом. После того как влез, закрыть заглушку уже навозможно нормально. Залепил суперклеем
Личинки во всех замках гранты одинаковые. Что в дверях, что в багажнике. Унификация это хорошо.
Только в замке зажигания свой тип личинки, ну да пофиг.
И, кстати, личинка не рассыпается на детали, если с ней работать без вставленного ключа. Это уже не классика. На фото видна проволочка вдоль всей личинки, которая держит латунные вставки и не дает им вывалится.
Возникавшие проблемы:
— крепление тяги внешней ручки в пассажирской двери чутка погнулось и тяга вылетала. Пришлось снимать замок и разбираться что случилось, снаружи видимость очень ограничена.
— крепление тяги багажника снимается очень тяжело. Боялся повредить. В итоге затолкал плоскую отвертку между тягой и замком и слегка провернул, снялось как надо
— отрывные болты крепления замка зажигания оказались сделаны на славу, все шляпки оторваны, хрен открутишь. Сбивали шляпки слесарным зубилом и молотком. Десять минут мучений и первый болт начал крутиться. С остальными проблем уже было меньше.
Чипы приобретал давно и отдельно от этого комплекта. Прошил иммобилайзер по собственному видео ) Второй раз проблем не возникло совсем
Как снять замок на Лада Гранта и поменять личинку в нем
Обычно передний левый замок двери Гранта работает без сбоев. Если он клинит или срабатывает через раз, то нужна замена. Выполнить ее можно самостоятельно, если знать устройство автомобиля и работать по схеме.
Подготовка
Чтобы отремонтировать дверной замок на задней, передней двери Гранты, работать нужно по инструкции. Сначала снимают переднюю ручку, ставят новую, убирают зеркала бокового вида, обшивку. Набор инструментов стандартный: отвертки, плоскогубцы, гаечный ключ, бытовой фен, тонкая проволока около 1 м в длину, новая ручка для двери.
Как установить новую переднюю ручку
Снятие старой наружной дверной ручки делают для замены на новую в ходе ремонта. Порядок действий:
Сборку делают в обратном описанному порядке.
Снятие боковых зеркал
Боковые зеркала нужны для мониторинга ситуации на дороге во время движения. Они бывают:
Внутренние зеркала крепят в салонах авто с применением саморезов либо болтов, на присоски, клей. Обычные болты просто откручивают, предварительно демонтировав заглушку. С клеевым соединением следует соблюдать осторожность, сначала пробуют отделить кронштейн от платформы, приклеенной на стекло. В большинстве случаев для этих целей достаточно выполнить небольшой поворот или осторожно отодвинуть фиксаторы. Когда такой возможности нет, кронштейн демонтируют вместе с лобовым стеклом. Клей держит рабочие элементы очень прочно, поэтому действовать следует предельно осторожно для исключения рисков повреждения стекла.
До начала работ внимательно изучите техническое руководство по эксплуатации. Процесс демонтажа следует строго соблюдать, чтобы не пришлось покупать новое стекло, его цена начинается от 500 руб.
Чтобы снять и заменить внутреннее зеркало, используют отжимы, медиаторы. Корпус разделяют по принципу, аналогичному пульту телевизора или мобильному телефону. Найдите область стыка корпуса и зеркального изделия, отжим вставьте в отсек и надавите с усилием. На корпусе в итоге должна выйти небольшая щель. Пройдитесь по ней медиатором и разъедините части корпуса. Прогрейте область соединения отражателя с корпусом бытовым феном, снимите зеркало.
Строительный фен для прогрева не подходит – он слишком мощный.
Снимаем обшивку двери
Двери Гранты и Калины почти одинаковые по строению, кроме этого демонтаж обивки делается почти по одной схеме у всех авто.
Останется поддеть ножом шумоизолирующую прокладку и установить обивку в обратном порядке. Схема подходит для лифтбеков, люксов и других моделей.
Как подобраться к дверному механизму
Замена личинки замка двери Лада Гранта или конструкции целиком должна выполняться мастером или тем, кто понимает, как добраться до него. После снятия обшивки доступ к замку открывается автоматически. Снимать внутреннюю металлическую накладку не нужно, стальной лист просто аккуратно отгибают в сторону.
До начала ремонта всегда снимайте машину с сигнализации.
Приводом называют вращающуюся деталь с характерным выступом, ее вы увидите после демонтажа обшивки. Замена личинки выполняется по шагам:
После сбора механизма следует найти прорезь. В пространство между корпусом и приводом пропихивают отвертку. Если ничего не выходит, замок придется снимать в сборе.
Устройство замка
Механизм замка правой и левой двери 2190, других моделей примерно идентичен. Личинка имеет вид цилиндра, оснащенного секретным механизмом. Во всех замках с плоскими ключами она будет сменной.
В приводе предусмотрено отверстие для демонтажа элемента. Достаточно надавить шилом или тонкой осью, удастся вытянуть узел наружу. Замок предварительно обычно снимают.
Если вставить ключ в цилиндр и повернуть его влево-вправо на 90 градусов, то снять личинку будет намного проще.
Замена замка передней двери на Ладе Гранте
Потом замок двери на Лада Гранта с электроприводом устанавливают в обратной последовательности.
Общие практические сведения об устройстве личинки
Если главная причина неисправной работы системы состоит именно в личинке, достаточно будет произвести правильную замену цилиндра изнутри. Это даст возможность обойтись без полной замены элемента, а также увеличит защиту, позволит установить новый ключ вместо старого.
Установка новой личинки приводит к изменению механической конструкции замка, поэтому вместо старого ключа нужно будет сделать другой.
Причины для замены личины замка:
Регулировка: порядок действий
Для регулировки замка на передних дверях Лады Гранты сначала проверяют зазоры по бокам, сверху, снизу и сбоку. Чаще всего проблемы с открыванием возникают по причине неправильной геометрии – к примеру, верх двери плотно прилегает к водостоку и кузову. Для корректировки:
Для корректировки положения снизу двери Гранты открывают, затем закрывают ударами ладоней. Зазоры между кузовом и дверными конструкциями в итоге должны получться одинаковыми. Силу не прикладывают, чтобы ничего не повредить.
замена личинки водительской двери
Так уж получилось, что у меня появилось достаточное количество свободного времени, решил заняться заменой личинки, ключ был успешно утерян, и открывать приходилось(если сел аккум) через багажник)
Первым делом снимаем обшивку
откручиваем пластмассовую штуку
нашел в двери, как я понял, замечательную заводскую шумку

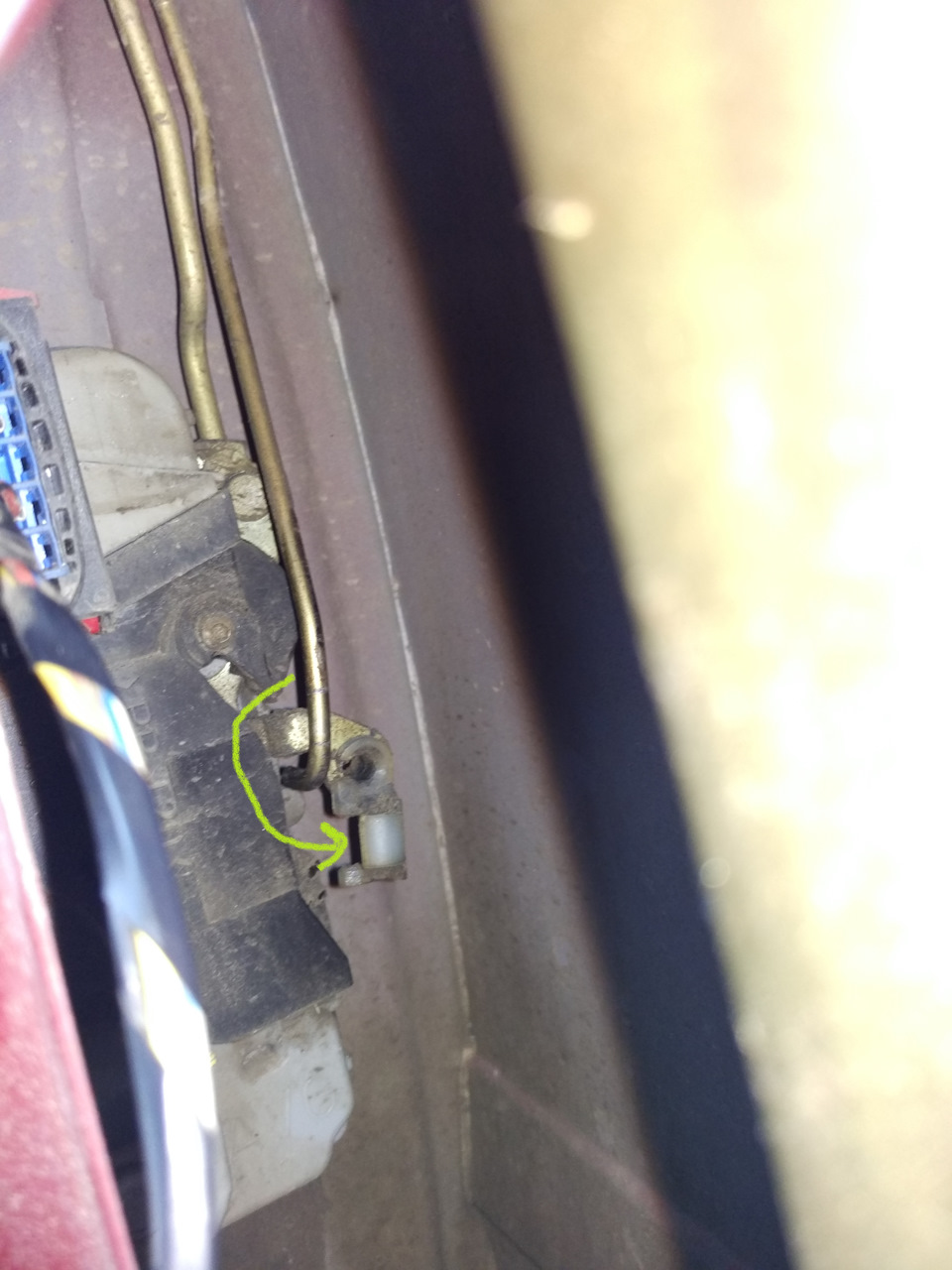

снимаем пластиковый фиксатор и достаем тягу замка (уже сделано на фото)
откручиваем саму ручку, две гайки

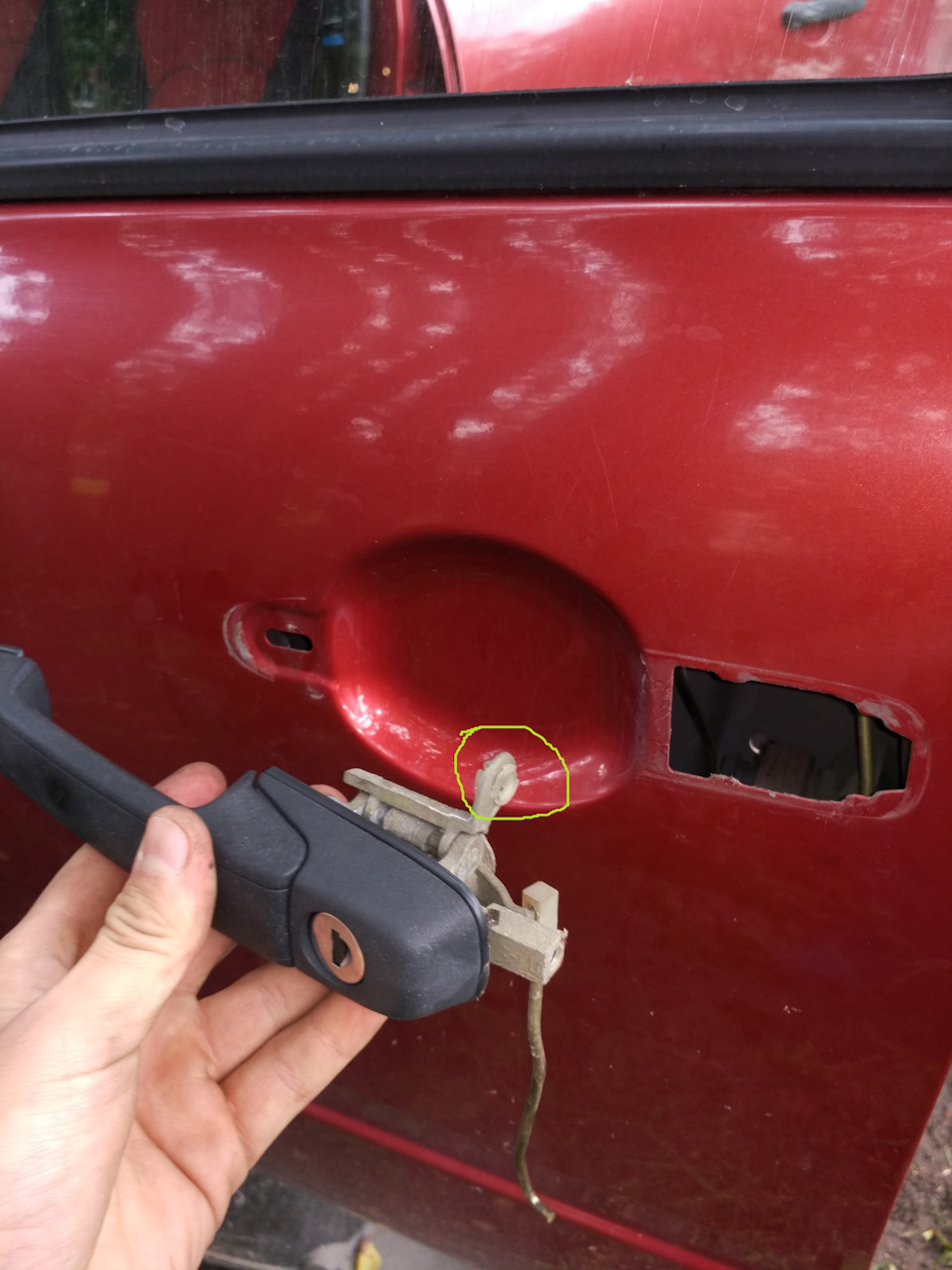

далее вынимаем немного саму ручку и снимаем тягу (на фото уже снял)
дальше чем то тонким и плоским нажимаем на фиксатор, который в щели

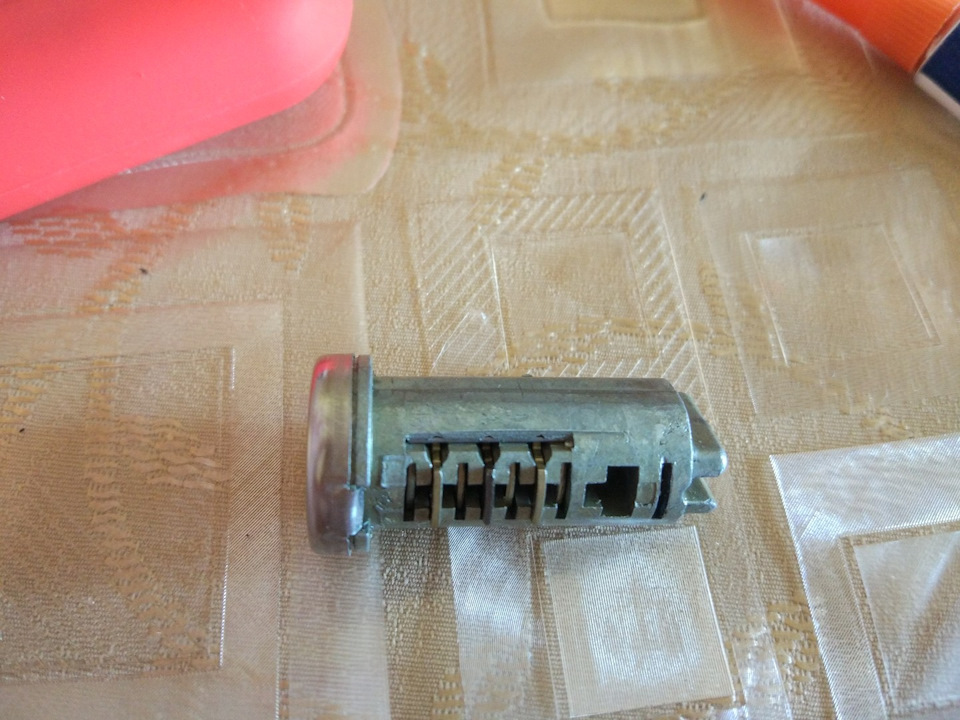

пробуем достать личинку, если нет, то отжать рычаг, который идет на тягу.
Лада Калина Седан 2006, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Лада Калина, 2008
Лада Калина, 2008
Лада Калина, 2013
Лада Калина, 2011
Комментарии 4
эта «замечательная заводская шумка» не шумка вовсе, а водозащитный экран, он клеится каким-то составом типа гудрона к нижней части стекла, рекомендую поставить его обратно иначе вода будет попадать на обшивку, динамики и моторчик стеклоподъемника
Уже выбросил) этот экран вообще ни к чему не крепился, я и подумал что шумка.
Ну как же не крепился, если прямо на фото видно, что его левая часть прикреплена к стеклу. Остальное отклеилось, конечно, но тем не менее.
В принципе, его отсутствие некритично, но может заливать стеклоподъемники или лить на динамик, а с него в салон — бывает у людей и такое. Это лечится пленкой для теплиц — из нее можно как новый экран вырезать и приклеить к стеклу, так и просто проблемные места (стеклоподъемник/динамик) защитить от воды.
А бывает, что и так все норм, особенно если наружные уплотнители стекол в хорошем состоянии.
Ощущение было, что он там застрял. Дверь разбирал потом еще, все сухо. Правда стоят уплотнители. как я понял он приклеивается там, но не очень качественно
Замена личинки замка лада гранта
Известно, что замки для автомобильных дверей ВАЗ-1118 имеют интересное свойство – можно заменить их личинку, не снимая механизм с самой двери. На предыдущих моделях выполнять демонтаж сложнее: отжимать скобу, удерживающую личинку, нужно скрепкой или шилом, попав при этом в отверстие на механическом приводе. В модели «Калина», то есть ВАЗ-1118, эта скоба отжимается надавливанием линейкой или отвёрткой. Что, в свою очередь, производится на установленном замке (снимать его нет смысла). Далее операция по замене рассматривается более подробно.
Устройство замков ВАЗ-2109 и недостатки
Личинка замка – это цилиндр, который снабжён секретным механизмом. Во всех замках с плоским ключом личинка делается сменной. К примеру, на автомобилях ВАЗ-2109 она заменяется так.
Вращающаяся часть, которую соединяют с тягой, называется «привод». В этом приводе, как видим, предусмотрено отверстие для демонтажа личинки. Произведя надавливание тонкой осью или шилом, личинку вытягивают наружу.
Недостаток остаётся один – вряд ли можно выполнить указанные здесь шаги, не сняв перед этим замок полностью.
Нужно отметить, что даже когда механизм снят, вытянуть из него личинку будет непросто.
Поэтому перед проведением демонтажа, в цилиндр обязательно вставляют ключ, и поворачивают его влево или вправо на 90 градусов. Цель этого действия – получить возможность демонтажа личинки. Указанное действие выполняют без усилий, а ключ затем просто тянут «на себя».
Замена личинки в «Калине»
Прежде всего, замена элементов замка подразумевает то, что обшивка двери будет полностью отсутствовать. Поэтому сначала разберемся, как в автомобилях «Лада Калина» демонтировать обшивку. Вторая глава посвящена тому, как снять личинку и установить на её место новую. Последнее из действий, собственно, окажется наиболее простым.
Снимаем обшивку двери самостоятельно
Обшивка крепится не только на шурупах, но и на пластиковых пистонах. Число шурупов, удерживающих рассматриваемую деталь, равно четырём:
Цифрами здесь отмечены все элементы крепления. Но чтобы добраться до них, необходимо снять заглушку шурупа «3», а также внутреннюю ручку двери. Рукоять «собачки» тоже необходимо выкрутить.
Если указанные действия завершились успешно, обшивку начинают демонтировать, отодвигая её от металла. Демонтаж проводится, начиная с любого из углов, но при этом нужно соблюдать осторожность: пистоны, удерживающие пластик, являются хрупкими.
Если в комплектации есть стеклоподъёмники, необходимо будет отключить разъём, соединённый с блоком кнопок. А ещё, другой похожий разъём присутствует в большинстве комплектаций – там, где есть центральный замок. Оба разъёма необходимо разъединить.
Все этапы, описанные здесь, в любом случае затрагивают электронику.
Поэтому на стадии перед демонтажём обшивки нужно открыть капот, взять ключ «на 10» и открутить крепление минусовой клеммы. Речь идёт о клемме АКБ, подключить которую можно будет в последнюю очередь (когда завёрнут последний шуруп). Кто нарушит это правило, будет искать сгоревшие предохранители. Делайте вывод.
Как подобраться к механизму двери
Согласно рекомендации журнала «За рулём», в отсутствие обшивки доступ к замку есть всегда. Проще говоря, не нужно будет снимать внутреннюю накладку, изготовленную из металла. Стальной лист просто отгибают в сторону.
Вращающаяся деталь с выступом называется «привод», и она как раз понадобится дальше.
Заменить личинку будет несложно:
Следующее фото иллюстрирует «второй шаг».
Сама прорезь, когда механизм собран, находится между приводом и корпусом замка (по крайней мере, так предусмотрено). В пространство между этими деталями нужно умудриться протиснуть отвёртку. Иногда указанное действие не ведёт к положительному результату, и тогда, замок приходится снимать в сборе.
Рекомендации журнала «За рулём»
Снова обратимся к обзору «За рулём», в котором рассматривается, как в «Калине» ВАЗ-1118 снять дверные замки. Если обшивка была демонтирована – это неплохо. Дальше, согласно рекомендациям, откручивают винт крепления внутренней ручки:
К механизму замка идут две тяги, изготовленные в виде стержней. Их обе демонтируют, отсоединяя пластиковые фиксаторы:
Чтобы фиксатор вывести из зацепления, на пластиковый язычок надавливают отвёрткой.
На последнем шаге, как вы догадываетесь, останется открутить винты, удерживающие механизм неподвижно.
Но предварительно, нужно демонтировать внешнюю ручку. Для чего, откручивают два болтика, снабжённых шестигранной шляпкой «на 8».
Кстати, если на модуле механизма закреплён разъём ЦЗ, его тоже отключают.
Жгут с проводами привода ЦЗ пусть останется в двери.
Разумеется, все замки в дверях должны отпираться одним ключом, который и предполагается использовать в будущем.
Указанные здесь работы проводятся над каждой из четырёх дверей. Вдобавок очень желательно, чтобы ключ от замка зажигания тоже отпирал двери. Однако заменить личинку на рулевой колонке будет не так-то просто. Справитесь ли вы с объёмом работ, которые необходимо выполнить в сумме? Решайте сами.
Самостоятельное изменение секретного кода
Часто по истечении времени на автомобиле Лада Гранта двери начинают открываться и закрываться с неким усилием. Чтобы устранить рассматриваемую проблему этого автомобиля, выпущенного АвтоВАЗом, приходится обращаться в станцию технического обслуживания. При этом нужно приобретать доводчики, ограничители дверей Лада Гранта.
Иногда владельцам автомобиля Лада Гранта Лифтбек, выпущенного известной фирмой АвтоВАЗ, приходится после приобретения транспортного средства заниматься различной доработкой. Это происходит по той причине, что после даже небольшого пробега часто появляются сначала незначительные поломки или проблемы, и если их вовремя не устранить, они перерастают в более серьезные. Самой распространенной недоработкой многие владельцы считают тот факт, что плохо функционируют замки передних дверей, открывающихся с большим трудом.
Можно, конечно, купить доводчики, ограничители дверей Лада и сделать ремонт в соответствии с инструкцией. Но эту операцию можно выполнить более продуктивным способом. Для ее проведения необходимы:
Частым симптомом поломки замка является то, что перед открыванием/закрыванием двери появляется громкий звук. Конструкция замка передней двери сделана таким способом, что металл иногда может дребезжать. Для того чтобы устранить эту проблему, необходимо вынуть сам замок и на рычаги надеть резиновые трубки нужного размера. Сразу же все издаваемые впереди звуки исчезнут. При закрывании дверей будет слышен только хлопок, а все резкие и громкие звуки уйдут в прошлое.
Если наблюдаются заедания и люфты, то следует их устранить. Причем все это сделать надо сразу. На замок багажника тоже можно купить ограничители. Перед тем как приобрести доводчики или ограничители дверей Лада, следует сначала проконсультироваться со специалистом. Получив необходимую и важную информацию, можно выбрать самые качественные ограничители. Проблемы с работой замка можно решить, сделав его качественную регулировку. Для этого следует провести определенные действия.
Чаще всего причиной плохой работы замков является разность радиусов искривления верхней дверной рамки. Если детально ее рассмотреть, то можно увидеть, что при одновременной регулировке замков в задней части машины они всегда прикасаются к верхней части уплотнительной резинки неодинаково. Тугое открывание намного сильнее сдавливает ее в закрытом положении. Для регулировки замков можно воспользоваться следующим методом.
Процесс регулировки
При меньшем зазоре следует опустить стекло вниз до самого упора. Потом сделать закрытие на один щелчок, взять за верхнюю кромку и пару раз подтолкнуть на себя с небольшим усилием. А если зазор на передней двери оказался шире, то нужно открыть ее с опущенным стеклом и, упираясь ногой в обшивку, несколько раз дернуть дверь во внутреннюю сторону. Потом уже можно будет переходить к главной проблеме, связанной с плохой работой замка.
Когда происходит небольшое выпирание наружу, нужно в проем и на центральную стойку положить мягкую и прочную прокладку, в то место, где находятся петли, а потом пробовать закрыть дверь. Если же дверь слегка углубилась относительно самого кузова, то нужно сделать упор снаружи коленом в районе петли и потянуть открытую дверь на себя. Делая такие регулировки задних дверей, можно добиться мягкости их работы без разных побочных эффектов.
Устанавливать их можно хоть на проеме, хоть на самой двери. За счет наличия пружин закрывание/открывание будут плавными, а звук — не слишком громким. В основном те, кто столкнулся с подобной проблемой, чаще всего пытаются решить ее с помощью смазки. В каком-то смысле это помогает, но только на короткое время. И в дальнейшем может стать только хуже.
В статье описан процесс снятия наружной ручки открывания дверей автомобиля. Ручка снимается при ее замене, а также для удобства замены личинки замка.
Вам потребуются: ключ «на 8», отвертки с плоским и крестообразным лезвием.
Операции по снятию наружной ручки Лада Гранта
1. Снимите обивку двери (см статью «Снятие обивки дверей Лада Гранта»)
2. Подденьте отверткой пластмассовый наконечник тяги выключателя замка и ведите его из зацепления с рычагом выключателя замка.
3. Подденьте отверткой и отсоедините от рычага наружной ручки тягу привода замка.
4. Отверните гайку переднего крепления наружной ручки к панели двери.
5. Выверните болт заднего крепления наружной ручки привода замка к передней двери.
6. Потяните вперед по направлению движения автомобиля и извлеките наружную ручку привода замка из проема наружной панели двери.
7. Снимите наружную ручку привода замка.
8. При необходимости замены механизма выключателя отожмите отверткой фиксатор цилиндра замка и выньте его из ручки.
9. Установите снятые детали в порядке, обратном снятию.
Рис. 1. Расположение замка (Г), тяг привода замка, наружной (Б) и внутренней (8) ручек передней двери (А): 1 — наружная панель передней двери; 2 — тяга выключателя замка; 3 — наружная ручка привода замка; 4 — стекло двери; 5 — кнопка выключателя замка двери; б — обивка двери; 7 — тяга кнопки выключателя замка; 8 — замок двери; 9 — внутренняя ручка привода замка; 10 — тяга внутреннего привода замка; 11 — направляющая кнопки выключателя замка; 12 — тяга наружной ручки привода замка; 13 — гайка крепления наружной ручки привода замка к наружной панели двери; 14 — винт крепления замка
Замок передней двери на автомобиле Лада Гранта снимается для его ремонта или полной замены, а так же при проведение различных работ, при которых его наличие будет мешать ходу их выполнения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
На этом ремонтные работы по снятию замка передней двери на автомобиле Ваз 2190 завершены.
Для того, чтобы получить доступ к замку задней двери (багажника), сначала необходимо снять внутреннюю пластиковую обшивку, которая крепится на двух болтах в местах крепления ручки и пистонах-защелках, которые поддеваются плоской отверткой и вынимаются.
Снятие замка и замена личинки
Конструкция замка багажника на Ладе Калине состоит как бы из двух частей: личинки, куда вставляется ключ и самого механизма блокировки двери. Все это отсоединяется по отдельности и ниже более подробно об этом будет написано.
Когда все сделано, нужно немного потянуть на себя и он без труда вынимается, остается только лишь отсоединить штекер с проводами питания от данной конструкции:
Вот и весь ремонт, на который уйдет около получаса времени при наличии нужного инструмента и данного руководства. Установку всех снятых деталей, купить которые можно абсолютно в любом автомагазине, производим в обратном порядке. Надеюсь, что кому-то помог этим фото-отчетом на примере своей Лады Калины универсал.
