как разобрать водительскую дверь на туареге
Снятие обивки передних дверей
Снимаем обивку передних дверей.
На водительской двери необходимо извлечь накладку из ручки двери
И выкручиваем два винта
На двери пассажира извлекаем накладку из ручки, по мануалу надо сверху, у меня получилось извлечь начиная снизу
И тоже выкручиваем два винта
В нижней части обивки на обеих дверях выкручиваем по два винта
Начиная с нижней части оттягиваем обивку на себя
Освободив все крепления тянем обивку вверх и снимаем её.
Отсоединяем крепление троса механизма открывания двери, вытаскиваем трос из крепления (желтая стрелка), сжимаем защелки (красные стрелки) и тянем назад по зеленой стрелке
Поворачиваем и вытаскиваем трос из механизма
Чтобы отсоединить второй разъем необходимо надавить фиксатор (красная стрелка) и потянуть скобку вниз (зеленые стрелки)
Ремонт дверей Volkswagen Touareg своими руками – это возможно
Автомобиль Volksvagen Touareg, впервые представленный в Париже в 2002 году, быстро приобрёл популярность среди автовладельцев по всему миру. Народное признание он получил благодаря своей надёжности, комфорту и спортивному характеру. Сегодня, первые автомобили, поступившие в продажу, уже давно потеряли звание нового автомобиля. Околесившие по дорогам страны десятки, а то и сотни тысяч километров трудяги, то и дело требуют вмешательства автомастеров. Несмотря на немецкое качество и надёжность, со временем механизмы изнашиваются и выходят из строя. Не всегда можно найти сервис по месту проживания, а тем более качественный и проверенный. По этой причине часто автовладельцам приходится самостоятельно вмешиваться в устройство автомобиля для устранения неполадок, ну или когда автолюбитель придерживается принципа «Если можно сделать самому, зачем обращаться к мастерам и платить деньги?». В помощь автовладельцам, принявшим решение самостоятельно заниматься ремонтом автомобиля, рассмотрим один из элементов кузова и салона автомобиля, подвергаемый большим нагрузкам на протяжении всего периода его эксплуатации — двери.
Устройство двери Volkswagen Touareg
Дверь автомобиля состоит из следующих основных частей:
Устройство двери, состоящее из двух частей, спроектировано так для удобства проведения ремонтных работ двери. Все, что нужно отремонтировать или заменить, находится на съёмной части двери. Для проведения работ, необходимо лишь снять каркас навесных агрегатов и установить его в удобном для вас месте. На снятом каркасе удобно расположены и легко доступны все узлы и механизмы внутренней части двери.
Возможные неисправности дверей
В процессе эксплуатации автомобиля, со временем, непростые климатические условия нашей страны, повышенная влажность, частые и сильные перепады температуры негативно сказываются на механизмах и устройствах дверей. Попавшая внутрь пыль, смешиваясь со смазкой, затрудняет работу мелких деталей, замков запирания дверей. Ну и, конечно же, годы эксплуатации берут своё — механизмы выходят из строя.
Владельцы подержанных VW Touareg часто сталкиваются со следующими неисправностями в работе дверей.
Поломка стеклоподъемника
Эта поломка наиболее распространена среди автомобилей первого поколения, выпускаемого в 2002–2009 годах. Вероятнее всего, не потому, что механизм подъёма стекла в этой модели плохой просто эти модели прослужили дольше остальных.
Причиной выхода стеклоподъемника из строя может послужить отказ работы его мотора или обрыв троса механизма вследствие износа.
В качестве диагностики, необходимо обратить внимание на характер неисправности. Если, при нажатии на кнопку опускания стекла, слышен звук работы мотора, то оборван трос. Если мотор молчит, то, вероятнее всего, неисправен именно мотор. Но прежде необходимо в этом убедиться, проверив, доходит ли напряжение до мотора по электропроводке: проверить предохранители, соединения проводки. Когда диагностика завершена и обрыв питания не обнаружен, можно приступать к разборке двери.
После обнаружения обрыва троса, не рекомендуется нажимать на кнопку стеклоподъемника, потому что работающий без нагрузки мотор приведёт к быстрому износу пластикового барабана механизма.
Поломка замка двери
Поломки, связанные с запиранием двери, можно разделить на две группы: механические и электрические. К механическим можно отнести поломку личинки замка, выход из строя самого замка в следствии износа. К электрическим — отказ датчиков, установленных в дверях и отвечающих за работу замков.
Первыми предпосылками для поломки замка могут послужить нечастые случаи, когда замок не выполняет свои функции, проще говоря — заедает. Замок может не открыть дверь с первой попытки, приходится пару раз дёрнуть за ручку или, наоборот, дверь может не закрыться с первого хлопка. Такое же явление можно наблюдать и в случае замыкания двери пультом дистанционного управления при установке автомобиля на сигнализацию — одна дверь может оказаться не запертой или не откроется. Казалось бы, ничего страшного и с этой проблемой можно жить ещё долгое время, однако, стоит учесть, что это уже сигнал к действиям, ведь в этом случае механизм может выйти из строя в любой момент наверняка в самый не подходящий. Для безотказной работы замков дверей нужно своевременно реагировать на первые признаки предстоящей поломки, диагностировать и устранять неполадки. Последствия несвоевременного ремонта могут быть довольно серьёзными, например, дверь может оказаться запертой в закрытом состоянии и для того, чтобы её открыть, придётся производить вскрытие двери, что может привести к повреждению декоративных элементов обшивки двери, возможно, и лакокрасочного покрытия кузова.
Видео: признаки неисправности замка двери
Поломка ручек открывания дверей
Следствия поломки ручек открывания дверей будут такими же, как и с замками — дверь невозможно будет открыть изнутри или снаружи, в зависимости от того, какая ручка сломана. Привод от ручек к замку двери тросовый и часто именно он может послужить причиной неисправности: порыв троса, провисание вследствие растягивания, поломка соединения в месте крепления к ручке или замку.
Проблемы с электроникой
Внутри двери установлены электроустройства и системы управления: механизмы регулировки зеркал, стеклоподъемника, запирания замка, блок управления данными механизмами, акустическая система, подсветка.
Все эти устройства в двери соединены одни жгутом проводов с кузовом автомобиля в районе верхнего навеса двери. Поэтому в случае если какое-то из устройств вдруг перестало функционировать, необходимо проверить «питание» этого устройства — проверить предохранители, соединения. Если поломка не найдена на этом этапе, можно приступать к разборке двери.
Разборка двери
Работы по проведению разборки двери можно разделить на 3 этапа:
Нет необходимости разбирать дверь полностью, если вы получили доступ к источнику неполадок лишь сняв каркас навесных агрегатов с двери. Провести ремонтные работы можно с механизмами, непосредственно установленными на каркасе.
Снятие и замена обшивки двери
Прежде чем начинать снятие обшивки двери, необходимо заранее позаботиться о следующем:
Порядок проведения работ:
В случае если вам необходимо только сменить испорченную обшивку, разборка двери на этом заканчивается. На новую обшивку двери необходимо переставить ручку открывания двери, блок управления и декоративные элементы обшивки. Сборку произвести в порядке обратного разборке. Стоит обратить внимание на установку новых клипс, сделать это нужно аккуратно, точно устанавливая их в посадочные отверстия, иначе при применении усилия, их можно сломать.
Снятие каркаса навесных агрегатов
После снятия обшивки, для доступа к основным устройствам необходимо снять каркас навесных агрегатов, проще говоря, разобрать дверь на две части.
Вместе с рамкой стекла, стеклом и уплотнительной резинкой движением вверх на несколько сантиметров снимаем каркас с фиксирующих штифтов (лучше сделать каждую сторону по очереди) и аккуратно, чтобы не зацепиться замком за панель двери, отводим его в сторону.
После разборки двери можно без проблем добраться до любого механизма, произвести его демонтаж и ремонт.
Видео: разборка двери и снятие стеклоподъемника
Самым важным в устройстве дверей механизмом по праву можно считать замок запирания дверей. Выход из строя замка двери доставит владельцу автомобиля большие проблемы. Своевременная замена или ремонт замка поможет этих проблем избежать.
Ремонт и замена замка двери Volkswagen Touareg
Следствием поломки замка может оказаться:
В случае когда замок вышел из строя вследствие износа или поломки самого механизма, его нужно заменить на новый, потому что основная часть замка неразборная и ремонту не подлежит. Однако, возможны и поломки, связанные с электрической частью замка: электрический привод замыкания замка, микроконтакт замка, микросхема. Такие поломки есть шансы отремонтировать, предварительно диагностировав.
Заменить замок на новый при снятом каркасе навесных агрегатов не составляет особого труда:
Одной из распространённых поломок замка, поддающихся ремонту, является износ микроконтакта замка, выполняющего функцию сигнализатора открытой двери. По сути, это привычный нам концевик.
Не работающий концевик или микроконтакт замка двери (в народе его называют микрик) может привести к отказу некоторых, зависящих от него функций, например: на щитке приборов не будет загораться сигнал об открытой двери, т. е. на бортовой компьютер автомобиля не будет поступать сигнал с замка двери, соответственно не будет работать предзапуск топливного насоса во время открытия водительской двери. В общем целая цепь неприятностей из-за такой, казалось бы, незначительной поломки. Поломка заключается в износе кнопки микроконтакта, в результате чего кнопка не достаёт до ответной части на механизме замка. В этом случае можно установить новый микроконтакт или доработать изношенный, приклеив на кнопку пластиковую накладку. Она увеличит размер изношенной кнопки до изначального.
Причиной отказа работы электрической части замка может послужить и нарушение целостности припоя на контактах микросхемы. В результате может не срабатывать блокировка замка с пульта управления.
Необходимо с помощью мультиметра проверить все контакты и дорожки микросхемы, найти обрыв и устранить его. Этот процесс требует навыков работы с радиоэлектроникой.
Конечно, такого рода можно отнести к категории «самоделки» и ожидать надёжной, долговечной работы от него не стоит. Оптимальный вариант — это замена замка на новый или, установка нового микроконтакта. В противном случае придётся то и дело разбирать дверь и снова чинить замок, былой свежести старому замку всё равно не вернуть.
По окончании ремонта, замок закрепляется на монтажном каркасе при помощи новых заклёпок.
Сборка и регулировка двери
После проведения всех ремонтных работ необходимо собрать дверь в порядке, обратному разборке. Однако вследствие того, что дверь состоит из двух частей, во время сборки следует учесть позицию собранной двери. Она может не соответствовать заводской установке и при закрытии могут наблюдаться неравномерные зазоры между рамкой стекла и кузовом. Для правильного позиционирования двери во время сборки нужно проводить её регулировку. Поэтому:
Своевременная реакция на первые признаки поломки в механизмах дверей поможет автовладельцу VW Touareg в дальнейшем избежать трудоёмкого ремонта. Конструкция дверей автомобиля позволяет выполнить ремонт самостоятельно, нужно только внимательно следовать инструкциям и подготовиться к разборке заранее. Подготовить необходимый инструмент, запчасти. Оборудовать место проведения ремонта таким образом, чтобы можно было в случае необходимости отложить процесс на другой день. Не торопитесь, будьте внимательны и все получится.
Повесть о том как можно снять обшивку двери на закрытую дверь и принцип работы замка двери и какие поломки вызывают те или иные проблемы.
Глава 1. С выходом из-за печки))
Все Началось еще год назад когда задняя левая дверь перестала вообще реагировать на все. Хорошо, что она не закрывалась и была не заблокирована. Ремонт был в виде перепайки сгнившей скрутки кан-шины и все стало работать. Спустя полгода с зимы стал замечать, что опять задняя дверь начала себя плохо вести и проявлялось это все в виде задержки открытия или закрытия с брелка на пол секунды. И одним прекрасным недавним вечером ребенок не смог открыть свою дверь. Первая мысль опять проводка, но тут все работало в отличии от того раза и стекло и защита от детей. Позже прислушавшись я услышал, что замок пытается сдвинутся щелкая два раза но ему что то мешает. Неделю при открытии проверял вдруг дверь откроется, чуда не произошло. Еще неделю я думал как открутить нижние болты и будет ли доступ сверху обшивки к замку если ее попробовать отогнуть сверху. Доступа нет. Поняв, что новый велосипед я не придумаю как ни крути, надо снимать обшивку. И все таки я свое придумал. Проблема нижних болтов заключается в том, что к ним тяжело добраться так как порог и обшивка двери близко прилегают. Мое решение простое, страшно выглядящее и эффективное. Берем обычную фомку в моем случае длинной около 50см и шестигранник длинной около 10см.

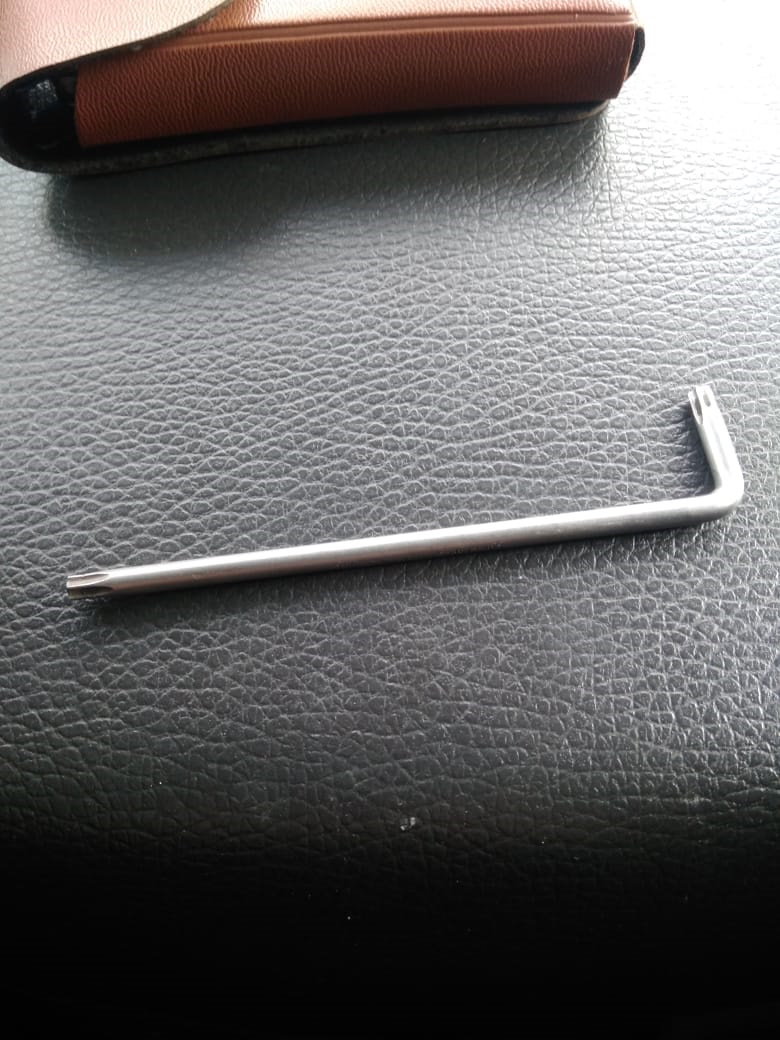

Смотрим где примерно болт, вставляем фомку приподняли, вставили шестигранник, нащупали болт и откручиваем. В одного и не в удобной позе я это дело провернул наверно минут за 30. Сняв обшивку эндоскопом начал смотреть на замок пытаться тыкать отвертками, чуда не произошло. Начал собираться мыслями как пилить окно для доступа. опять взял перерыв для раздумий. В один солнечный день после мойки протирая стекла от воды дернул дверь и как писал один из форумчан, на моей улице опрокинулась фура с пряниками, дверь открылась и я сразу отцепил фишки питания. Собравшись силами с другом в гараже разобрали дверь, сняли замок, раму поставил обратно, в салоне стянули двери веревкой чтоб не открывалась.

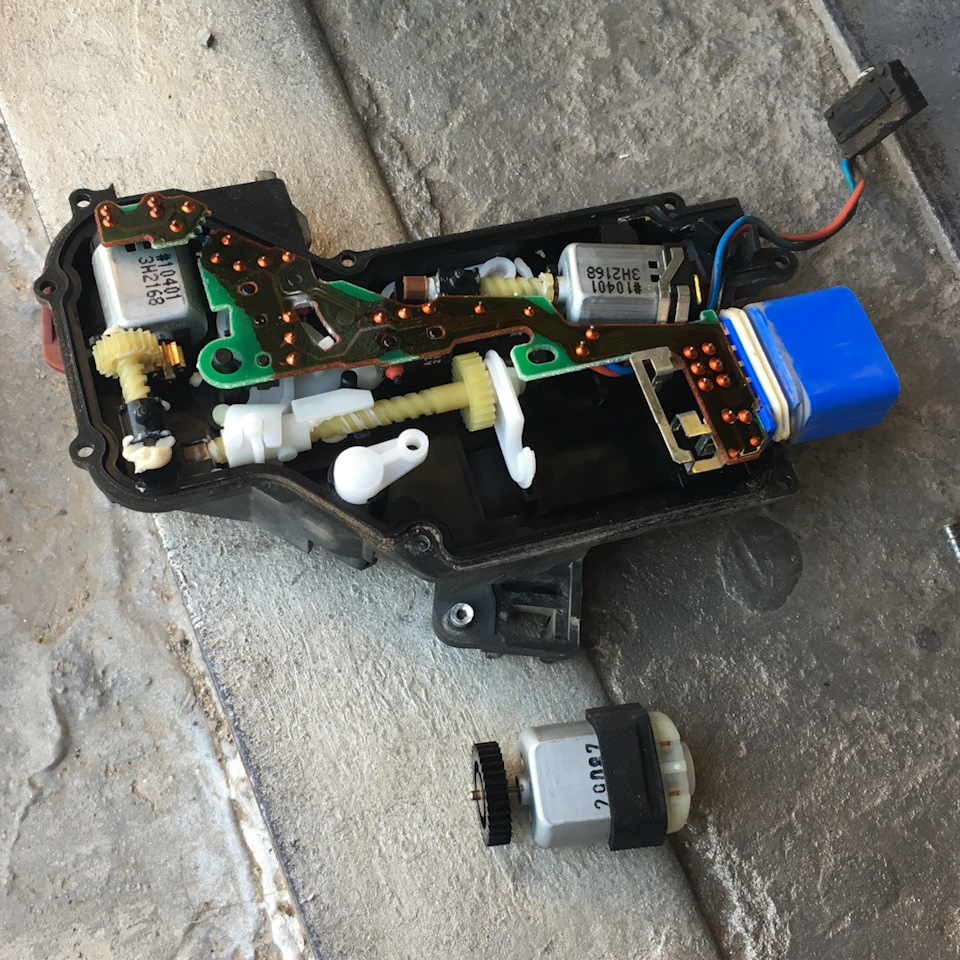

На картинке левый мотор отвечает за детскую блокировку. Поворачивая он отводит с наружной стороны белую пластмассу и когда вы тяните ручку изнутри то двигается одна скобка в пустую, а когда он выключен то пластмасса встает между двумя скобками и когда вы тяните за ручку то первая двигает вторую и замок открывается.
Снизу по середине моторчик который отвечает за закрытие замка он то и двигает красный флажок. ( см. фото 1) Часто с ним бывают проблемы, что он не работает решается в большинстве случаев чисткой его внутри есть тут статьи.
Правый мотор отвечает за режим SAFE. Он включается когда машина ставится на охрану. Его суть заключается передвинуть белый пластмассовый привод как на коромысле вверх или вниз ( ну или влево или вправо) На картинке 3 он самый нижний левее.
Вот когда правый конец вверху, то видно что привод среднего мотора свободно передвигается влево вправо и открывает замок. Если он уходит вниз тем самым не дает среднему приводу сдвинутся на открытие. Что и было в моем случае. Я почистил сейфовый мотор смазал все хорошо, собрали пошли тестить. Одели фишку и все заработало.
Выводы такие:
Если у вас замок при открытии не издает звуков, то скорее всего проблема в моторе среднем. Добравшись до замка снаружи можно отверткой ткнуть в железную скобу и тем самым провернуть его вручную. Открыть снять почистить.
Если замок пытается открыться, но ему что то мешает, то проблемы с сейфовым механизмом. Он перевел привод который мешает основному и если вы даже доберетесь до замка, то отверткой у вас не получится провернуть петлю. ( петля рукой сдвигается легко). Если сильно грубо то скорее всего можно поотрывать все внутри. И потом возможно все под замену или чего то лишится из блокировок.
Если вы слышите что замок начал притормаживать лучше сразу снять почистить чем потом танцы с бубном и там как повезет.
Фотки свои не делал. Воспользовался чужими за что авторам спасибо.
Всем спасибо кто осилил)))
Ремонт микрика замка в дверях ТУАРЕГА
Всем привет! Настал тот день в нашей с туром жизни, когда одновременно (!) две двери стали невидимыми приборной панелью. Водительская и правая задняя. При открытии этих дверей машина не реагировала на данное событие пиктограммой на приборке. Ну в общем о данной ситуации я начитан, благодаря заметкам товарищей с форума туарег-клуба и Drive2, сразу понял в чем дело и полез добывать замки из дверей, чтобы разобраться с микриками. Именно микрик своей кнопкой «прогрызает» борозду в пластиковом бегунке защелки замка и не нажимается при открытии двери, не сигнализирует об этом событии.
Итак, по водительской двери:
1. Снимаем карту двери и панель навесных агрегатов;
2. Вытаскиваем раму со стеклом для свободного доступа к замку- об этом рассказывать не буду, информации много.
3. Разбираем ручку двери- как показано на схеме.
После выкручивания болтика, надо выкрутить еще один — очень мелкий, под шестигранник. Этот верхний мизерный болтик есть только на замке водительской двери! Такого мизерного шестигранника у меня не нашлось, заточил отвертку и с её помощью решил этот вопрос; далее вытаскиваем неподвижную часть замка:
Снимаем тросик с крепления на подвижной ручке;
4. Выкручиваем два болта держащих замок;
6. Снимаем с замка белую пластиковую крышку:
7. Добираемся до микрика- он под металлическим держателем в низу замка:
Фиксатор отжимаем и достаем виновника- грызуна:
8. Вырезал из пластиковой прозрачной крышки полоску, приклеил черным автомобильным герметиком к микрику, вот что вышло:
Далее собрал «Все как было» и вуаля: заработало!

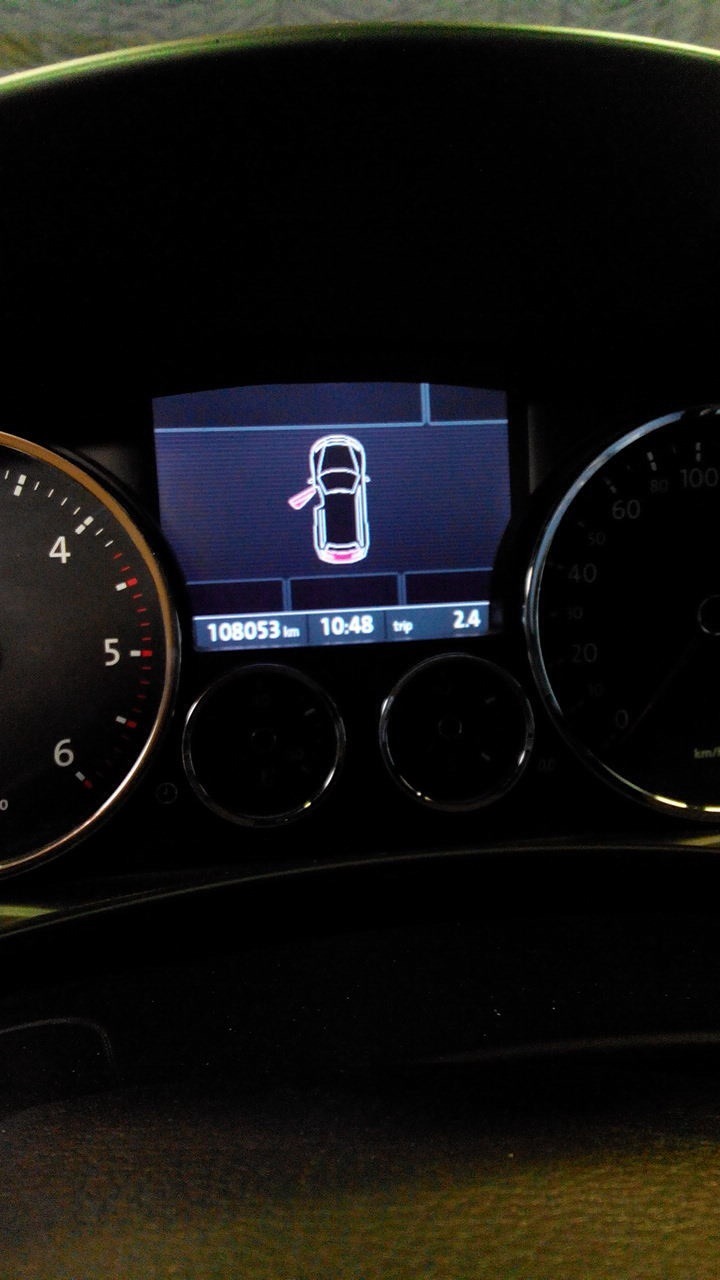

Приборка прозрела и увидела открытую дверь!:
С задней правой дверью все проделал аналогично.
Рад, если кому-то данный пост поможет решить возникшую проблему.

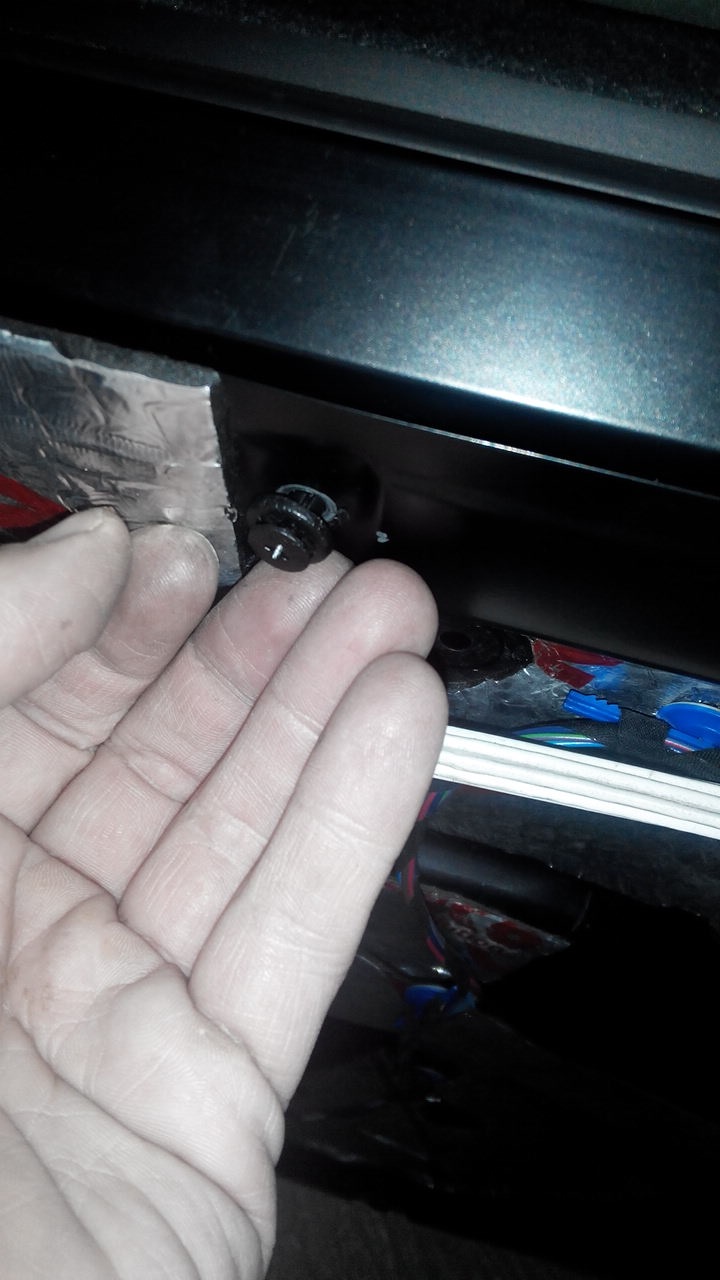

P/S/ многие спрашивают: — чем я заменил высверленные заклепки, которыми крепилась верхняя часть панели навесных агрегатов к раме двери?
а вот чем:
всех благ!
Р. S. Спустя 6 лет (август 2021 года) — работают безупречно, разбирал по случаю, посмотрел-полный порядок!
Как произвести разборку дверей Туарега?
Обрыв тросика стеклоподъемника – довольно распространенная проблема на автомобилях Фольксваген Туарег первого поколения (2003 – 2009 годов выпуска).
Сложно сказать, чем это обусловлено, ведь пока механизм работает – претензий к нему, как правило, нет. Но в один прекрасный момент, стекло может перестать реагировать на кнопку, это значит, что пришло время замены стеклоподъемника.
Замена стеклоподъемника Туарег GP + регулировка двери
Процесс замены не из самых простых, ведь при разборе двери – нарушаются её регулировки. Смотрится это не очень красиво, кроме того, сам стеклоподъемник крепится при помощи оригинальных заклепок, что требует, также, специального инструмента и наличия этих самых заклепок.
Кроме этого, есть еще тонкости, которые необходимо знать при данном ремонте, чтобы не испортить работу низкочастотного динамика аудиосистемы. Поэтому, настоятельно рекомендуем обращаться с таким ремонтом только в проверенные СТО, которые имеют большой опыт в таких операциях.
Процесс замены: замена стеклоподъемника туарег
Как мы уже отметили выше – все начинается с разбора двери. Впрочем, давайте по операциям:
Мы следим за качеством наших работ, поэтому уделяем внимание даже таким мелочам, как мойка стекла после выполненных работ.
В целом, на работы по замене одного стеклоподъемника двери – уходит примерно 1,5-2 часа в зависимости от сложности регулировки.
Volkswagen Touareg | Разборка передних дверей | Фольксваген Туарег
Вид внутренней стороны передней двери
Привод переднего опускного стекла
Замок передней левой двери
При замене деталей и механизмов дверей требуется ее разборка.
