как закрепить баллон к стене

Кронштейн для газового баллона

Сварочный аппарат в гараже — вещь очень полезная. Особенно если это не просто сварка покрытыми электродами. Почему именно полуавтомат? Для себя выбрал исходя из следующих соображений:
1. Высокое качество шва (по сравнению с покрытыми электродами)
2. Отсутствие шлаковой корки (не нужно ничего отбивать/зачищать и сразу виден результат)
3. Простота процесса (не нужно зажигать дугу — при отсутствии практического опыта это проблема…)
4. Возможность работать с кузовным металлом (обычно 0.8 мм, электродами без набитой руки это практически нереально…)
5. Возможность работы с алюминием (правда сильно теоретическая — нужен аргон и большие сложности с подбором режима, подготовкой поверхности и т.д.)

Когда покупал полуавтомат, встал выбор — немного добавив денег, можно было взять комбик на неплавких электродах (сварка неплавким электродом в аргоне + сварка покрытыми электродами + плазменная резка). Побоялся что по началу не хватит ловкости управляться и горелкой и проволокой, не теряя при этом контроля над процессом и взял полуавтомат… Правда не совсем простой — он позволяет также варить покрытыми электродами.

Весь процесс не снимал — про фотоаппарат вспомнил уже в середине… Баллон 10 литров заправлен углекислотой. Для кронштейна потребовалось около 3 метров уголка 25х25

Примерку и разметку делал примерно следующим образом… Измерил высоту баллона (кажется 80 см), отрезал 2 куска нужной длины, сделал в каждом по 2 отверстия. Далее прикрутил один кусок саморезами к более-менее ровной доске, положил баллон, приставил второй кусок, разметил, убрал баллон и прикрутил второй кусок. Получилась жесткая конструкция, которую можно сваривать на месте. Общая ширина получилась 11,5 см. По месту сделал верхнюю и нижнюю поперечины и прихватил сваркой. Далее конструкция откручивается и можно проваривать полностью.

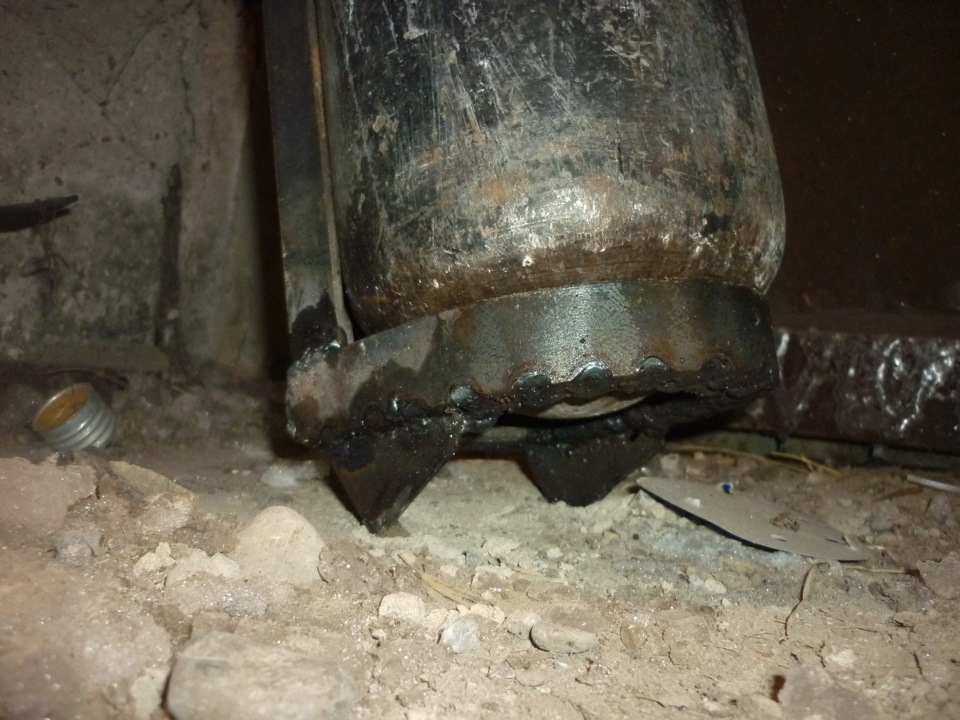

Далее приступил к нижней чашке.

Отрезал кусок длиной 32 см, вырезал края так, чтобы можно было положить их внахлест. Для загиба в одной полке уголка делались пропилы отрезным кругом толщиной 2,5 мм по принципу «делим пополам» (разрез по центру, потом каждый кусок еще пополам и т.д.) Разрезы получились примерно через 1,5 см. Далее уголок сгибается и получается угол примерно 120 градусов. В этом положении (разрезы сомкнулись) еще раз проходим по каждому разрезу болгаркой. После этого кронштейн должен «подойти по размеру», можно с небольшим натягом. Крепим в перпендикулярном положении и прихватываем. На прихватках, если чуть-чуть не попали в нужный угол, можно подправить молотком.

Далее можно проварить, но только боковые части в местах нахлеста — это даст возможность кувалдой довести чашку до нужного округлого состояния. Примеряем баллон и стараемся подогнать под равномерное прилегание баллона к чашке. Снизу к чашке приварил дополнительные косынки для усиления (у меня он будет висеть на стене). Взял кусок прямоугольного профиля 25х50, отрезал треугольник и распилил по вдоль. Лучше было сделать простые треугольники из металла 2-3мм, потому как у профиля толщина стенки всего 1,5 и варить электродом (даже 2 мм) без опыта не очень получается… Ну и дальше проварил все запилы на чашке. Надежности это не сильно прибавит, скорее для развлечения.=)))

Для крепления баллона в верхней части с каждой стороны были приварены отрезки профиля 15х15. Еще пришлось немного подточить верхнюю поперечину, чтобы баллон лег ровно. Далее можно красить и вешать на стену.

Кронштейн установлен и опробован собственным весом. Заправленный баллон с колпаком выходит не больше 30 кг, так что должно вполне хватить.

Источник

Крепление углекислотного баллона к стене

Начинаем сваривать, берем сварочную струбцину, закрепляем детали и прихватываем.

Далее собираем нашу конструкцию так.

Получилась вот такое крепление для баллона.

Далее сверлим отверстия под саморезы для крепления к стене.

И отверстия для болтов

Теперь отрезаем две детали длинной 28.5 см. из полосы шириной 30 мм. и сверлим в ней отверстия для болтов.

Скручиваем для проверки

Так как отверстия совпали, крепление можно считать готовым (не считая покраски), прикручиваем к стене и крепим баллон с углекислотой.

Получилось простое приспособление для крепления углекислотного или кислородного баллона к стене.

После всех проверок решил все это дело покрасить,

предварительно приварив небольшие крючки, на них будет наматываться шланг идущей к сварочному аппарату.

На этом все, крепление для баллонов готово полностью и установлено на свое место.

Источник

Как правильно установить газовый баллон в частном доме

Отопление нужно для каждого жилища. Сейчас дешевле всего обогревать дом газом, но не везде возможно подключение к централизованному газоснабжению, к примеру, это может быть дача. В этом случае можно использовать только газовые баллоны. С ними нужно обращаться осторожно — они взрывоопасно, любая ошибка при подключении станет причиной больших неприятностей в будущем. По этой причине нужно знать правила и требования для размещения газовых баллонов на участке.

Виды газовых баллонов

Пропан в баллонах (точнее смесь пропана и бутана) большинство хозяев используют для работы газовых плит, на втором месте для отопительных систем. Бытовые емкости для перевозки и хранения газа отличаются по объему и весу:

Существуют емкости минимальной вместимости — 220 и 400 мл, но они применяются только для переносных газовых плит, горелок и паяльных ламп.

Производят 2 вида резервуаров для газа — с клапаном или вентилем. Лучше выбирать приборы имеющих вентиль, с них проще сливать конденсат, не используя постороннюю помощь.

✍ Баллоны производства СССР

И сейчас экономные хозяева пользуются старыми металлическими емкостями, которые уже использовать опасно. Их держать в доме не стоит, и не только из-за непривлекательного внешнего вида. Металл страдает от коррозии, за надежность старой емкости поручится нельзя.

В некоторых государствах СНГ их применение запрещено, или они должны пройти проверку и получить соответствующий сертификат. Но лучше приобрести безопасные, современные изделия.

✍ Современные стальные баллоны

Эти устройства немного лучше, но их металл так же страдает от коррозии. Для них опасны перепады температур. Емкости большого объема (свыше 50 л) запрещено размещать в жилом доме.

Устанавливают данные баллоны на улице, для этого подготавливают металлические шкафы монтируя их у стен дома, в защищенном от солнца месте. В жилье можно размещать небольшие емкости, но нужно придерживаться требований — минимальное пространство между баллоном и газовой плитой 1,5 м.

Кроме того, необходимо:

✍ Композитные газовые баллоны (Евробаллоны)

Эти изделия появились недавно, их допустимо устанавливать в жилых помещениях. Основной их плюс — повышенная безопасность. Такие емкости производят из стекловолокна и эпоксидной смолы. На заранее подготовленную форму наматывают особые нити после этого их пропитывают эпоксидкой. Баллон устанавливают в пластиковый кожух, его при повреждении несложно заменить.

Композитные, емкости имеют несколько положительных свойств, по сравнению с изделиями из металла, среди них:

Поэтому баллоны из композитных материалов считают самой подходящей тарой для хранения природного газа в бытовых условиях, они безопасны, мало весят практичны и удобны. Минус у них один — высокая стоимость. Причина дороговизны в том, что их пока изготавливают только в Европе.

Допустимо ли самостоятельная установка и подключение

Представители службы газа утверждают, что эту работу имеют право выполнять исключительно дипломированные профессионалы, работа которых стоит дорого. Но чтобы избежать лишних затрат, ее можно сделать самостоятельно.

В этом нет больших сложностей, для подключения газовой плиты, нужно выбрать место для емкости с газом с учетом требований к ее установке. После этого проводят газопровод от баллона к плите (используется металлическая труба или гибкий шланг). Единственное, что требуется от домашнего мастера — знание правил установки и умение пользоваться газовыми ключами.

Небольшие бытовые газовые баллоны допустимо размещать как на улице, так и в помещении. Но по противопожарным правилам, лучше его установить вне дома. Подсобное или кухонное помещения для этого не лучший вариант.

При размещении на улице потребуется проводить более длинный газопровод, пробивать в стене отверстия. Но такая установка максимально защитит ваших домочадцев в случае неприятностей — существенно снижается риск пострадать людям в случае взрыва или пожара.

Правила установки

При подключении газового оборудования в квартире работу выполняют газовщики, на дачах и в собственных домах при использовании баллонного топлива это сделать может хозяин дома. При работе нужно учитывать особенности природного топлива.

✍ Отличие трубопроводного и сжиженного газа

Смесь из пропана и бутана весит больше воздуха, при протечке или если печь потухнет газ не поднимается, а опускается к полу.

Поэтому так же нежелательно устанавливать емкости возле электроприборов. Допустимо их размещать на дачах и летних верандах частных домов. Запрещено ставить в подвалах, цокольных и жилых помещениях частных домов, не подходит для этого место возле аварийного выхода и не проветриваемых коридорах.

✍ «Летний» и «зимний» газ

Это вторая особенность сжиженного газа. Отличие состоит в количестве бутана и пропана в смеси, и как результат — эффективности горения при низких температурах.

При увеличении количества пропана, получается более качественная смесь, пропан хорошо горит в любое время года. В его обязанность входит поддерживание требуемого давления в трубах, обеспечение стабильного испарения жидкого газа. Единственный минус увеличения доли пропана — повышения стоимости топлива.

При нормальном давлении находящийся в баллоне бутан испаряется при температуре не ниже 0,5 градусов ниже нуля. Пропан испаряется лучше — он работает до температуры 42 градуса ниже нуля. Если мороз больше работа любых газовых приборов невозможна, потому что жидкость неспособна превратиться в газ.

Смесь предназначенная для теплого времени допустимо использовать и замой, но для стабильной работы баллон должен стоять в теплом помещении. Но это не рационально, в холоде испаряется только пропан, а жидкий бутан останется в баллоне в жидком виде.

Если заправлять новый газ в баллон с остатками, то новое топливо заполнить свободное место, заправка получится неполной. Когда неиспарившегося бутана станет слишком много места для новой заправки не останется, и невыработанное топливо придется сливать.

Размещение баллона с бытовым газом в частном доме

07.05.2019 вышло постановление №390 оно называется «О противопожарном режиме», вносящее поправки в закон от 25.04.2012 года. Пункты, регламентирующие использование газовых емкостей таким образом:

Исключение относится только к маленьким емкостям вместительностью 5 литров используемых для работы газовых плит. Запрещено самостоятельно вносить изменения в конструкцию прибора. Баллоны с серьезными дефектами (недокомплектация, следы от удара, деформация), устанавливать запрещено — их отправляют на утилизацию.

Размещение газового баллона в помещении

Это несложная операция, но к ней нужно отнестись серьезно, важны все пункты.

Место для установки

Емкости для хранения, допустимо размещать возле работающего газового прибора. В отдельных моделях газовых плит даже заренее созданы места, для емкостей с газом. Но ответственность по установке и обслуживанию резервуаров на хозяине дома.

Нужно выполнять несколько правил:

Для соединения баллона с прибором используют резиновые шланги или трубы (медные и металлические). Желательно выбирать гибкие шланги, при их установке вы сможете перемещать плиту при необходимости. Желательно снизить до минимума количество соединений. Хомуты, резьбы используют исключительно для установки запорной арматуры и редуктора.

Если баллоны будут находится на улице, то нужно предусмотреть свободное пространство до от мест, где находятся люди:

Не меньше 1,5 м должно быть до любых установленных в помещении электрических приборов. Это относится к блокам кондиционеров, вентилирующим устройства или другому электрооборудованию. Такая предосторожность необходима чтобы предотвратить потенциально возможное короткое замыкание.

Для хранения емкости с газом сооружают шкафы, их устанавливают на прочное и негорючее основание. Они предохраняют резервуар от нагрева при воздействии солнечных лучей и защищают от влияния осадков. При установке в помещении шкафы предохраняют от разгерметизации и возгорания. Большинство моделей оборудованы надежными замками. Это требуется чтобы защитить оборудование от доступа к баллонам детей или злоумышленников.

Устройство шкафов

Устанавливают шкафы с теневой стороны жилого дома. Существует несколько требований к ним в соответствии с законами РФ:

Используемые при производстве хранилищ негорючие материалы, не тлеют и не горят, служат защитой от воздействия огня. Замки предотвращает несанкционированный доступ к баллонам.

Запрещено использовать газовые приборы при утечке газа, ее несложно определить по особому запаху в помещении. Источник утечки через соединения газовода нельзя искать с помощью открытого пламени, для этого нужно использовать мыльный раствор.

Выбор шкафов для хранения баллонов с газом

При выборе хранилища нужно оценить его основные потребительские характеристики.

Размер хранилища не сможет дать точного ответа, на рынке можно найти конструкции с разными габаритами. Конструктивно в шкафах одного объема, может устанавливаться разное количество баллонов разного объема. Какие емкости и сколько их будет стоять, нужно определить до того, как закажите изготовление хранилище, сообщите эти данные производителю.

Оценка соответствия нормам безопасности

Основное предназначение шкафов для баллонов – повышение безопасности. При покупке нужно убедиться в качестве, толщине использованного металла (не менее 1 мм), его прочности. Особое внимание уделяют петлям, они не должны прогибаться и перемещаться без люфта. Дверцы и остальные подвижные части изделия, должны быть надежными, замок устанавливают прочный, чтобы его не смогли быстро выломать, даже применяя фомку. У дверей должно быть достаточно жесткости чтобы не «продавливались» в корпус. Это повышает прочность к внутреннему взрыву и возможности противостоять взлому.

Полезной станет цепочка, удерживающая емкости с газом. Запор нужно проверить на надежность и простоту использования. Металлический шкаф должен предохранять газ от воздействия факторов окружающей среды. Желательно проверить и эту функцию.

В основном конструкции реализуют в разобранном виде – так ее удобней перевозить. Проверяется как подогнаны все элементы изделия, не должно быть щелей и зазоров пропускающие грязь и пыль внутрь хранилища. Очень хорошо если конструкция оснащена силиконовыми или резиновыми уплотнителями, не позволяющая проникать пыли и дребезжать от ветра подвижным элементам.

У ящика должна быть подставка, которая приподнимет шкаф на несколько сантиметров над грунтом. Место расположения вентиляционных отверстий может отличаться. Удобней всего если они сделаны в полу, так появляется возможность отвода случайно попавшей влаги.

Оценка сроков возможной эксплуатации и эстетических свойств

Особое значение имеет надежность защитного покрытия шкафа, предохраняющего металлическое изделие от влаги, и коррозийных процессов. Поверхность изделия должна быть равномерно окрашено, вспенивания краски, ржавчины и сколов не должно быть.

Внешне шкаф из металла – не добавит участку красоты. Громоздкая конструкция плохо вписывается в садовый дизайн. Нужно подобрать подходящий цвет изделия, позволяющие скрыть его от глаз гостей или можно окрасить шкаф так чтобы он стал частью садового интерьера.

Правила и требования размещения газового баллона для понимания сложности не представляют. При этом важно — предусмотреть гарантии безопасности людей от взрыва.

Источник

ДОМОСТРОЙСантехника и строительство

Ложемент — предназначен для надежной фиксации баллонов рампы к стене.
Ложемент может изготавливаться на 1, 2, 3, 5 баллонов.

Чтобы купить ложементы для баллонов по выгодной цене, звоните: (343) 222-17-70.

Вместимость 1 баллон х 40 л
Масса (кг) 0,5

Сварочный аппарат в гараже — вещь очень полезная. Особенно если это не просто сварка покрытыми электродами. Почему именно полуавтомат? Для себя выбрал исходя из следующих соображений:
1. Высокое качество шва (по сравнению с покрытыми электродами)
2. Отсутствие шлаковой корки (не нужно ничего отбивать/зачищать и сразу виден результат)
3. Простота процесса (не нужно зажигать дугу — при отсутствии практического опыта это проблема…)
4. Возможность работать с кузовным металлом (обычно 0.8 мм, электродами без набитой руки это практически нереально…)
5. Возможность работы с алюминием (правда сильно теоретическая — нужен аргон и большие сложности с подбором режима, подготовкой поверхности и т.д.)

Когда покупал полуавтомат, встал выбор — немного добавив денег, можно было взять комбик на неплавких электродах (сварка неплавким электродом в аргоне + сварка покрытыми электродами + плазменная резка). Побоялся что по началу не хватит ловкости управляться и горелкой и проволокой, не теряя при этом контроля над процессом и взял полуавтомат… Правда не совсем простой — он позволяет также варить покрытыми электродами.

Весь процесс не снимал — про фотоаппарат вспомнил уже в середине… Баллон 10 литров заправлен углекислотой. Для кронштейна потребовалось около 3 метров уголка 25х25

Следите за нами в социальных сетях

Обращаем ваше внимание на то, что данный Интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ. Цены на сайте приведены как справочная информация и могут быть изменены в любое время без предупреждения. Производитель может изменить комплектацию, характеристики и внешний вид товара без предварительного уведомления. Изображения могут отличаться от действительного вида товара. Для получения подробной информации о стоимости, комплектации, сроках и условиях поставки оборудования просьба обращаться к менеджерам компании.

Источник

Как правильно устанавливать газовые баллоны: нормы, схема, монтаж

Здравствуйте, уважаемые читатели. Как хорошо вы знаете правила установки газового баллона в доме или квартире? Каковы нормы безопасности? Эти своды не представляют собой ничего сложного. И их соблюдение обеспечивает безопасность постройки и жильцов.

Газовый баллон – востребованное оборудование в частных домах и квартирах. Оно требует правильного монтажа, обращения и хранения. Отступления от действующих критериев преследуются по закону.

Ситуация с домом

Основным же пунктом правил и норм установки газового баллона является запрет на самостоятельные действия. То есть монтировать, ремонтировать и переустанавливать ёмкости с газом должны только специалисты.

Также обязательно осуществляется проверка герметичности уплотнителей вентиля. Для этого выход штока из него покрывается мыльным составом, извлекается транспортная заглушка. Затем вентиля закрывается, и отверстие штуцера также намыливается. Эти действия происходят на улице.

При появлении пузырьков пользоваться баллоном нельзя. Если их нет, ёмкость можно нести в дом и присоединять через редуктор к плите. Здесь аналогичным образом проверяется герметичность.

В жилом доме допускается хранение в изолированной таре максимум 10 л газа. И 3 л можно хранить в резервуаре из очень прочных и невоспламеняющихся материалов.

Всегда должна быть в наличии схема установки газового баллона в частном доме. И монтажные работы идут в соответствии с ней.

Её пример представлен ниже:

Если у вас дача

Здесь работает тот же свод критериев, что и для частного дома, но есть некоторые нюансы.

Согласно правилам установки газового баллона на даче необходимо:

Если дача выстроена из дерева, то для неё также применимы правила установки газового баллона в деревянном доме:

Хотя по факту в деревянной постройке размещать баллоны не рекомендуется. И нередки случаи, когда газовики изымают ёмкости и обязывают хозяев располагать их на улице или веранде.

Что касается схемы установки газового баллона на даче, то здесь действует та же схема, что и для частного дома. Но если здесь устраивается летняя кухня, план получается следующим:

Отличия чаще возникают в параметрах кухни. Но так или иначе, требующиеся расстояния должны соблюдаться.

Уличное расположение

Что для дачи, что для коттеджа действует схожий свод критериев. Таким образом, в частном доме на улице действуют такие правила:

Вопрос с автомобильным оборудованием (ГБО)

Не секрет, что многие автовладельцы переводят свои машины на газовое горючее. Для этого требуется монтировать специальную систему. И чтобы это сделать правильно и безопасности, необходимо следовать правилам установки газового баллона на автомобиль:

Установка оборудования обязательно осуществляется специалистами. Цена монтажа газового баллона зависит от вида ГБО сложности работ.

Примеры ценников оборудования 4 поколения указаны в этой таблице:

Многоквартирный дом

В классическом понимании это здание минимум с пятью этажами и двумя подъездами. Обычно они газифицированы, и подключение автономных источников топлива там не требуется.

И согласно новым правилам, в многоквартирном доме такого типа запрещено размещать газовые баллоны.

Запрет не затрагивают двухэтажные постройки. И в квартире подобного здания можно размещать только один баллон. Он подключается на кухне к плите или колонке. Его максимальный объём – 5 л. Более объёмные версии размещаются за пределами дома в сооружениях их огнестойких материалов, у глухого простенка и дистанцируются от входа минимум на 5 м.

Для размещения ёмкостей также можно применять специальные шкафы или кожухи, изолирующие верхнюю зону сосуда и редуктор.

Россия и Беларусь

В период СССР на всей его территории действовал единый свод правил по установке и размещению баллонов.

Какие критерии действуют сегодня в Российской Федерации в частном доме, даче и квартире было отражено выше. Далее для сравнения предложен свод белорусских правил.

В Республике Беларусь в частном доме допускается монтаж баллонов 50 л. Но для их подключения в обязательном порядке применяется индивидуальная баллонная установка (ИБУ). И хранить ёмкости, не подключённые к ней, позволено только в дегазированном формате. Это процесс выполняют только мастера специализированной компании за определённую плату.

Если у собственника дома нет специального удостоверения, он не может своими усилиями заменять баллоны ИБУ. Этот документ предоставляет газоснабжающая организация, когда потребитель проходит соответствующий инструктаж. Также удостоверение даёт абоненту право самостоятельно приобретать 50-литровую ёмкость, наполненную сжиженным газом, перевозить её и присоединять к ИБУ.

Если абонент оставляет заявку на получение такого баллона, то газовики обязанные его доставить, подключить и испытать горение. А потребитель выплачивает им сумму, адекватную ценнику данной ёмкости.

Пользователи получают заказ в соответствии с утверждёнными нормативами и в оговоренные сроки по договору.

В плане сроков есть определённые географические нюансы. Потребители, проживающие в городе или посёлке городского формата и имеющие ИБУ с одной ёмкостью, получают заказ в течение трёх дней. При аналогичной ситуации, но при наличии установки с двумя сосудами, на доставку заказа уходит максимум 15 суток.

Пользователям, живущим в деревне или селе, баллоны доставляются по графику, который утвердила местная исполнительная и распорядительная власть.

Если объект газифицируется природным топливом, то имеющиеся ИБУ ликвидируются, а баллоны сдаются в газовую компанию за некоторую оплату. Передавать сосуд третьим персонам запрещено.

Когда меняются баллоны на 50 л, устраивается их жёсткий номерной контроль. И нумерация заменяемой ёмкости должна быть идентична номеру ранее монтированного сосуда по ведомости. Об этом абонента информирует приёмщик заказов во время оформления заявки на замену ёмкости. Здесь же сверяется её номер. Если обнаруживается несоответствие, в замене отказывают.

Чтобы соблюдать правила, пользователи должны дополнить действующую ИБУ вторым баллоном по одному из этих методов:

В Беларуси на даче или доме размещать газовые ёмкости следует только по указанным правилам. За их нарушение возможны следующие меры наказания:
