какие инструменты применяют для художественных токарных работ
Презентация к уроку
Цели: Изучив данный учебный элемент, вы сможете:
— организовать рабочее место;
— узнать способы и приемы точения внутренних поверхностей на станке ТСД-120;
— научиться подбирать материал для работы;
— научиться подбирать необходимый инструмент;
— научиться выполнять приемы точения внутренних поверхностей;
— научиться выполнять работу безопасно.
Инструменты и приспособления
Материалы и оборудование
Токарная обработка древесины является также одним из видов художественной обработки материалов; так называемое художественное точение, которое издавна применялось для изготовления мебели, посуды, игрушек, различных элементов декорирования, как предметов домашнего обихода, так и различных строительных конструкций.
Для художественного точения пригодна древесина многих пород. Наиболее используемые породы это: дуб и ясень, яблоня и груша, клен и береза, бук, сосна, ольха и липа. Каждая порода обладает определенными качествами, присущими только ей. Каждый мастер, планируя свою работу, учитывает и использует эти качества (подробнее можно узнать об этом в книгах Г.Я. Федотова – “Волшебный мир дерева” и А.В. Березнева – “Резьба по дереву”, а также по материалам интернет-сайтов).
Детали, имеющие фасонную поверхность, изображают на чертежах обычно одним главным видом. Для этого проводят горизонтальную (или вертикальную) осевую штрихпунктирную линию, затем вычерчивают профиль детали сплошной основной линией симметрично относительно осевой линии, вычерчивают радиусы, образующие конусов и другие элементы. Проставляют размеры цилиндров и конусов – диаметр и длину. Для сферических поверхностей проставляют радиус или диаметр с надписью слова “сфера”. На чертежах сложнопрофильных деталей проставляют диаметры, расстояния по оси, радиусы скругления профилей, размеры фасок и т.д.
Все размеры вдоль оси вращения наносят относительно базы, например торца А. (см. рис. №1)
Для художественных токарных работ применяют как обычные, так и специальные токарные резцы. Это различного типа стамески, крючки, гребенки, профильные резцы, а также сверла различных конструкций.
На рис. 2а представлены различные профили резцов и виды поверхностей; на рис.2б справа – сверху вниз: полукруглые стамески; косые стамески; скребки (прямые). Здесь же слева – возможные варианты профилей резцов.
На рис.3 показан способ обработки профильным резцом, где: 1-заготовка; 2-плокая стамеска, 3-профильный резец.
Очень популярным издавна, да и сегодня является точение изделий в виде ваз, тарелок, чашек, стаканчиков, солонок, шкатулок и др.
Заготовка для данного типа детали закрепляется шурупами на планшайбе (см табл. №1) токарного станка. Вначале обрабатывают наружную (полукруглой стамеской) поверхность, придавая ей нужную форму. Затем внутреннюю поверхность – от центра к краю (предварительно можно просверлить отверстие по оси детали – при малом диаметре заготовки).
Контроль размеров при точении выполняют линейкой, штангенциркулем и нутромером (см. табл. №1) при полностью остановленной заготовке.
Можно отполировать и затемнить готовое изделие до желто-коричневого цвета куском боле твердой древесины. При необходимости поверхность изделия украшают резьбой различного вида, красят морилкой, лакируют и т.д.
Инструкция по охране труда (приложение 3).
Практическая часть
На рис.4 дан чертеж предлагаемого изделия: стаканчик – солонка.
При выполнении работ по усвоению приемов художественного точения, по данному учебному элементу учитель анализирует действия учащихся, делая себе заметки о правильности выполнения приемов работы, а также на не полное усвоение отдельными учащимися приемов владения инструментом, чтения и выполнения чертежа; индивидуально учитывает интеллект и возможности каждого учащегося, чтобы потом, анализируя и оценивая работу на первых этапах обучения, оказать помощь каждому ребенку, кому-то меньше, кому-то больше, ведь главная задача состоит в полном усвоении учебного задания по этому элементу. Так как это уже второй год обучения работе на станке, то для оказания помощи привлекаются и учащиеся, которые уже успешно усвоили этот УЭ или посещали занятия профильного кружка и хорошо знакомы с приемами работы по данному элементу.
Контрольные вопросы и задания (приложение 5).
Ученики сдают оба контрольных задания и готовую деталь. За работу над данным учебным элементом каждый учащийся получает четыре отметки: две по контрольным заданиям и две за готовую деталь – за качество изготовления и соответствие требованиям операционной карты. Если отметка ниже 3 баллов – работа выполняется вновь на занятиях кружка.
При выполнении работы по данной теме возникла проблема: как обработать торцы готовой детали профильной формы? В руках держать при обработке не всегда возможно.
§ 11. Точение декоративных изделий из древесины
Точение — давний и широко распространенный вид художественной обработки древесины, применяемый при изготовлении мебели, посуды, игрушек.
Для точения декоративных изделий используют древесину груши, яблони, клена, березы, бука, дуба, ясеня, липы, ольхи, сосны. На рисунке 37 изображены образцы художественных изделий с точеными деталями.
Рис. 37. Изделия с точеными деталями: а — табурет: 1 — крышка; 2 — царга; 3 — ножка; 4 — проножка; б — стол: 1 — ножка; 2, 3, 4 — точеные детали стойки; 5 — крышка
Детали, имеющие форму тел вращения с фасонными поверхностями, изображают на чертежах обычно одним главным видом (рис. 38) и проставляют размеры поверхностей — диаметры и длины.
Рис. 38. Чертеж точеной фасонной детали
Для сферических поверхностей проставляют радиус или диаметр с надписью «сфера».
На чертежах сложнопрофильных тел вращения проставляют диаметры, расстояния по оси, радиусы скруглений профилей, размеры фасок и т. д. (рис. 38). Все размеры вдоль оси вращения проставляют от базы, например торца А.
Для художественных токарных работ применяют как обычные, так и специальные токарные инструменты. Это различные стамески (см. рис. 34), крючки (рис. 39, а), гребенки (рис. 39, б), а также сверла.
Рис. 39. Инструменты для точения художественных изделий: а — крючок; 6 — гребенка
Крючки предназначены для точения внутренних полых поверхностей, например у матрешек, ваз и т. д. Гребенками вытачивают зубчатые поверхности.

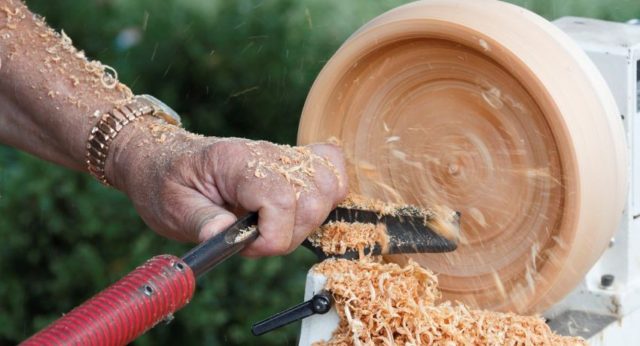

Популярным среди учащихся является точение деревянных ваз, тарелок и чашек.
Рассмотрим технологию изготовления вазы. Заготовку для вазы склеивают из отдельных блоков. Вначале полукруглой стамеской обтачивают наружную поверхность. Затем вытачивают от центра к краям полость вазы. Точение вначале выполняют внутри вазы полукруглой стамеской и крючком. Поверхность зачищают при вращении заготовки шлифовальной шкуркой либо полируют и обжигают ее до желто-коричневого цвета куском более твердой древесины.
На рисунке 40 представлены приемы точения деревянной вазы.
Рис. 40. Приемы точения внутренней поверхности деревянной вазы: а — полукруглой стамеской; б — крючком
На рисунке 41 изображен чертеж художественного изделия (подставка для карандашей) и инструменты для контроля его внутренних размеров.
Рис. 41. Подставка для карандашей и инструменты для контроля ее внутренних размеров: а — чертеж изделия; б — шаблон; в — нутромер с линейкой
При необходимости поверхности художественных изделий красят морилкой, покрывают грунтовкой, заполняют поры древесины воском или порозаполнителем, лакируют.
Какие инструменты применяют для художественных токарных работ
Инструменты для токарных работ
Для токарных работ применяются резцы (стамески) различной формы, насаженные на удлиненные ручки. При работе с кареткой используются резцы без ручек.
Токарные инструменты подразделяются на обдирочные, отделочные, специальные
Рейер — стамеска полукруглой формы, применяемая при черновой токарной обработке древесины. Благодаря желобчатой форме лезвие снимает достаточный по толщине слой древесины. Ширина лезвия — 4…30, длина — до 300 мм. Затачивают рейер в полуовал с выпуклой стороны; угол скоса лезвия — 25…30°. После обработки заготовки полукруглой стамеской ее поверхность будет шероховатой. Кроме черновой обработки рейер использют для точения вогнутых форм и выборки внутрений полости при лобовом точении.
Стамеской (скребок) с одной фаской и прямолинейным лезвием можно вытачивать выемки с прямыми углами, Такие стамески применяются при лобовом точении, при формировании круглых шипов или выравнивания цилиндрических поверхностей.
Фасонные резцы
Фасонные резцы, кольца, крючки – применяются для точения внутренних поверхностей полых деталей и наружных сечений заданного профиля.
Для суппортных токарных резцов используются специальные резцы различного назначения
Основные типы токарных резцов
Измерительно-разметочный инструмент
Штангенциркуль, кронциркуль, рейсмус, центроискатель, циркуль, линейка с подпором, шаблон, гребенка, угольник, ерунок (рис.).
Приспособления к токарному станку
В зависимости от формы и размеров будущей детали или изделия для закрепления заготовок на станке чтобы она приняла вращательное движение, существуют разные способы ее закрепления различными приспособлениями: в центрах, за наружную поверхность заготовки, за отверстия.
Для закрепления заготовки в центрах служит патрон – трезубец (см. рис. 1).
При закреплении центр должен совпадать с осью вращения.
4 – кулачковый патрон; 5 – схема крепления заготовки в кулачковом патроне; 6 – планшайба.
1. Буриков В. Г., Власов В.Н.
Домовая резьба-М.: Нива Росси совместно с Компанией «Евразийский регион», 1993-352 с.
2. Ветошкин Ю.И., Старцев В.М., Задимидько В.Т.
Деревянные художества: учеб. пособие. Екатеринбург: Урал. гос. лесотехн. ун-т. 2012.
Резцы для токарного станка по дереву: виды, назначение, самодельные и фабричные инструменты
Круглые и цилиндрические изделия из дерева используются повсеместно. Ножки от стульев и кроватей, ручки дверей и рукоятки инструментов – все эти приятные на ощупь и удобные изделия вытачиваются на токарных станках.
В отличие от обработки металлических изделий, где деталь, зажатая между бабок, обтачивается резцом, закреплённым на специальном механизме, движением которого управляет токарь, токарные станки по дереву лишь вращают заготовку. Обтачивание проводит человек с помощью особого ручного инструмента – токарных резцов. С помощью разной формы и конфигурации этих орудий мастера добиваются превосходных результатов работы на токарном станке.
Описание токарных резцов
Резец для работы по дереву изготавливается из стали высокой прочности.
Хотя древесина и является мягким материалом, режущая часть подвергается значительным нагрузкам, да ещё и разогревается от постоянного трения. Поэтому фабричные резцы изготавливаются из легированных и углеродистых сталей, которые долго держат заточку и одновременно с этим не слишком хрупки, то есть не выкрашиваются в результате резкого возрастания нагрузки (например, при попадании на внутренний сучок в твёрдой древесине).
Каждый резец состоит из таких частей:
Разновидности
Все приспособления, служащие для изготовления, доводки и украшения токарных заготовок, можно поделить на несколько общих типов:
Различные варианты и их назначение
Многообразие режущих инструментов по дереву при вращении на токарном станке очень велико. Мастера с опытом создают резцы той формы, которую считают удобной, для реализации индивидуальных задач. Поэтому один персональный резец не похож на другой. Впрочем, есть стандарты фабричных инструментов, из которых одни являются базовыми, другие – узкоспециализированными.
Рейер
РейерБлагодаря форме лезвия, этот резец выбирает древесину полукругом. Изогнутая в продольном направлении форма делает его очень прочным, поэтому он хорошо подходит для чернового обтачивания заготовки. С помощью рейера также можно делать плавные переходы и проточки с полукруглым профилем.
Разновидности токарных резцов по дереву
Резцы по дереву для токарного станка предназначены для обработки на специальном станке деревянных деталей, которые широко используются для изготовления мебели или элементов интерьера. На строительном рынке представлен широкий ассортимент различных видов инструмента, который подбирается из расчета сферы использования и материала деревянной заготовки. Все, что необходимо знать про резцы по дереву можно ознакомиться в данной статье.
Резцы по дереву для токарного станка: назначение и конструкция элементов
Главным предназначением токарных резцов по дереву является ручная обработка вращающейся в специальном станке детали. Используемый для этих целей токарный станок предназначен для придания телу вращения. Деревянные заготовки, имеющие изначально округлую форму, с помощью двух фиксаторов устанавливаются на токарном станке. Один фиксатор соединен с электромотором, что приводит деталь в движение.
От выбора типа токарного резца, его заточки и состояния во многом зависит возможность тех или иных операций, изготовления деталей требуемой конфигурации
Важно! Со стороны мотора фиксация обязательно должна быть жесткой, чтобы вращательные движения не происходили в холостую.
Резцы, которые закрепляются на вращающем механизме, выполняют обработку тела вращения. В зависимости от прочности, формы и остроты резца формируются следы на деревянной заготовке. Это также определяет форму обрабатываемой детали.
Конструкция резца токарного станка состоит из рабочей металлической части и деревянной ручки. Рабочий элемент условно состоит из лезвия, тела и хвостовика. Лезвие состоит из переднего, заднего и заостренного угла. Величина угла заострения зависит от материала заготовки. Чаще всего мастера для работы с древесиной используют острые углы. Тело является основной частью, за которую нерабочей рукой токарь удерживает резец на подлокотнике станка. Хвостовик представляет собой зауженную часть, в которую переходит тело инструмента. Именно на нем крепится ручка токарного резца.
Конструкция ручки состоит из основы и шейки. Основа является большей частью ручки, за которую токарь держится рукой. Шейка представлена маленькой цилиндрической частью с металлическим крепежным кольцом. Она предназначена для предотвращения растрескивания ручки во время набивания ее на хвостовик рабочей части.
Токарные резцы по дереву состоят из заднего, заострённого и переднего угла
Разновидности токарных резцов по дереву
Сегодня на полках строительных магазинов можно встретить несколько разновидностей инструментов для работы по дереву для токарных станков: рейеры, мейселя, стамески, скребки, обрезные резцы, косые резцы, крючки, кольца, гребенки.
Главным предназначение рейера является первоначальная, грубая, черновая обработка заготовки. Лезвие инструмента отличается особой конструкцией и представлено в виде полукруга. Оно может быть изготовлено из желобка полукруглого сечения или толстой пластины. При помощи рейера заготовке можно придать приблизительное очертание будущего изделия.
Мейсель используется для чистовой обработки и приданию изделию окончательной формы. Также инструмент можно применять для отрезания конечного изделия от остатков заготовки. Форма мейсера схожа с ножом-косяком и представлена пластиной с косым лезвием, заточенным с обеих сторон под одинаковым углом. Используя рейер и мейсель можно производить токарные работы средней сложности. Заготовка обрабатывается по внешней поверхности. В определенных случаях можно выполнять работы со внутренней полостью деталей.
Резец-мейсель: а) левосторонняя заточка; б) двухсторонняя заточка; в) правосторонняя заточка
Другие виды резцов токарных относятся к фасонной группе изделий. Стамески предназначены для вытачивания гладких поверхностей. Лезвие изделия имеет специальную форму и заточку. Чтобы придать заготовке рельефности можно воспользоваться специальной стамеской с накатанным роликом. Скребки могут иметь ровные или изогнутые резцы, что удобно для скобления дерева плоской или цилиндрической формы. Данный инструмент может быть использован также для черновой обработки древесины.
В отрезных резцах лезвия имеют форму ложки, благодаря чему предоставляется возможность для создания чашек или других конструкций полукруглой формы. Косые резцы представлены желобчатыми стамесками, вогнутыми зубилами и полукруглыми резцами. Крючок и кольцо предназначены для выполнения в заготовке полости любой конфигурации. Гребенку используют для создания резьбы и нанесения декоративных рисок и канавок.
Как сделать своими руками резцы по дереву для токарного станка
Многие мастера предпочитают не приобретать резцы в магазине, а изготовить инструменты для резьбы по дереву своими руками. Изготовить мейсер и рейер несложно. Для этого можно воспользоваться отработанным материалом в виде напильников и рашпилов. Данные изделия имеют необходимые размеры, прочность, качество материала и марку стали. Для придания напильнику необходимой формы используется заточной станок. Затем на изделие набивается выточенная ручка, оснащенная крепежным кольцом.
Самодельные токарные резцы по обработке древесины: 1 — для глубокой обработки, 2 — для чистой обработки, 3— фасонного точения, 6 —отрезной, 5— расточной, 6 — для точения шариков, 7— для торцевого фасонного точения, 8 — резец с ограничителем
Своими руками резцы по дереву можно сделать из автомобильных рессор или прутков арматуры. Эти материалы имеют необходимую твердость. Однако с данным инструментом необходимо быть предельно осторожным при дальнейшей его эксплуатации. Испытание следует проводить вначале на мягких породах древесины типа тополя или липы. Далее проводится визуальный осмотр инструмента на наличие трещин и сколов. Если они отсутствуют, тогда выполненные своими руками резцы по дереву для токарного станка можно использовать для твердых пород древесины.
При изготовлении инструмента для работы с деревом важно соблюдать определенные рекомендации. Выбор длины тела должен быть основан на возможности полноценного его захвата кистью руки, упора на подлокотник. Здесь также следует учитывать расстояние между подлокотником и заготовкой и запас на затачивание и износ. Оптимальной считается длина от 20 до 30 см. Длина хвостовика должна быть рассчитана таким образом, чтобы исключить вероятность его вырывания из рукоятки.
Полезный совет! Если для изготовления резцов используется напильники или рашпили, длина хвостовика должна быть увеличена в 1,5-2 раза.
Каждый человек сможет изготовить самодельные резцы, которые станут незаменимым помощником для обработки поверхностей
Толщина рабочей части инструмента должна рассчитываться с учетом того, чтобы не допустить в процессе обтачивания заготовки его повреждения. Поэтому данное значение должно быть максимальным, что особенно важно для заготовок большого диаметра. Рукоятка резца должна быть не менее 25 см. Если это значение будет меньше, то при выполнении процесса точения инструмент будет тяжело держать в руках, что негативно повлияет на качество работы. Более подробно изучить процесс, как сделать резец по дереву своими руками можно на специализированных сайтах в сети интернет.
Заточка резцов по дереву для токарного станка
Качество обрабатываемой заготовки во многом зависит от правильной заточки, а именно от геометрии токарного резца. Угол заточки подбирается каждым мастером индивидуально в зависимости от собственных навыков, твердости древесины, качества рабочего инструмента, окончательного желательного вида обрабатываемой поверхности.
Для начинающего мастера угол заточки стамески и мейсера должен быть равен 40 градусам относительно рабочей поверхности и по отношению каждой из сторон лезвия. Для рейера это значение составляет 50-60 градусов. С повышением уровня мастерства угол затачивания может уменьшиться до 20-35. Процесс затачивания осуществляется на специальном станке для заточки токарных резцов, который оснащен набором кругов различной зернистости и бархатным бруском для ручной правки лезвия.
Перед тем как затачивать резец, нужно правильно его зафиксировать в оправке
Полезный совет! В наборе инструментов токаря должны присутствовать резцы одного типа единого размера, имеющие различные углы заточки. Это значительно ускорит работу специалиста и продлит срок эксплуатации изделий, поскольку не будет возникать необходимость в постоянном перезатачивании лезвия, исходя из вида обрабатываемой заготовки.
Примерный угол затачивания лезвия формируется на стадии изготовления токарных резцов до начала процесса закаливания. После окончания термической обработки затачивание осуществляется при помощи абразивного круга и завершается на бархатном бруске ручной доводкой.
Чтобы предупредить появление на точеных деталях задиров и сколов, важно использовать правильно заточенные резцы
Какие купить токарные резцы по дереву?
Для работы на деревообрабатывающем станке лучше иметь весь необходимый набор инструментов. С этой целью лучше приобретать не одну единицу, а целый комплект элементов. Одним из популярных и востребованных вариантов является набор токарных резцов по дереву Энкор 10430. Здесь представлено восемь элементов различного профиля, которые изготовлены из быстрорежущей стали.
Конструкцию изделия составляют режущая часть, основание, деревянная рукоятка и крепежное кольцо. Режущая часть с металлическим основанием жестко и надежно закреплены в деревянную рукоятку и надежно зафиксированы при помощи кольца, которое препятствует выпадению лезвия при работе с изделием. Каждый резец оснащен удобной, длинной, покрытой лаком рукояткой, которую удобно удерживать обеими руками.
Токарные резцы Энкор HSS имеют в наборе оснастку различного профиля, изготовлены из быстрорежущей стали
Еще одним хорошим вариантом является набор резцов для токарного станка JET 19500118. Материалом изготовления лезвий служит высококачественная инструментальная сталь HSS. В набор входи 6 резцов: желобчатый, полукруглый, желобчатый удлиненный, плоский, отрезной и косой. Стоимость набора составляет 7000 руб.
Хорошо себя зарекомендовали режущие инструменты для токарного станка по дереву HSS NAREX. Лезвие выполнено из быстрорежущей стали высокого качества HSS, которая закаленная до твердости HRC 64. В комплект могут входить отрезные, полукруглые и косые изделия. Стоимость набора из пяти элементов составляет 7500 руб.
Немецкая компания KIRSCHEN является одним из ведущих производителей инструментов, которые предназначены для обработки древесины. В каталогах представлен широкий ассортимент различных видов стамесок и токарных резцов по дереву, которые отличаются удобной и надежной конструкцией. Лезвия изготавливаются из специальной высокоуглеродистой стали. Инструмент может быть использован для мягких и твердых пород древесины. Набор резцов или стамесок по дереву для станка токарного можно приобрести в среднем за 10000 руб
Набор резцов для токарного станка JET выполнен из качественной стали, а также имеет твердосплавные вставки
Каждый начинающий и опытный мастер по обработке дерева должен иметь в своем арсенале необходимый набор режущих элементов. Прежде чем приобрести резцы по дереву, следует ознакомиться с характеристиками изделий и выбрать наиболее приемлемый вариант, который может быть эффективно использован для конкретной задачи.
Работы токарные по дереву
Токарной работой по дереву является художественная обработка деревянных заготовок. Процесс вытачивания является весьма сложным и трудоемким, и состоит из определенных составляющих: выбора деревянной заготовки и инструмента, определения необходимой скорости вращения, вытачивания и отделки.
Стамеска по дереву очень полезна в работах, которые связанны с обработкой деревянных заготовок
В качестве материала лучше использовать твердые породы дерева, такие как ясень, бук, яблоня, груша, граб, орех, дуб и вишня. Хороший эстетичный вид будут иметь изделия, изготовленные из красивой древесины, такой как орех, ясень и яблоня, текстура которой имеет ярко выраженный рисунок.
Полезный совет! Невероятно красивую текстуру имеет взрослое дерево белой акации, что в разрезе напоминает малахит.
С помощью станка и резцов по дереву можно создать привлекательные и необычные элементы декора
Первым делом создается колода или болванка. Далее заготовка устанавливается в токарный станок и выполняется ее черновая обработка. Это позволяет выровнять поверхность и устранить всевозможные дефекты. Затем начинается художественная обработка дерева на токарном станке. При помощи резцов изделию придается необходимый объем и рельеф поверхности. Именно от этого этапа зависит внешний вид будущего элемента. Затем выполняется финишная отделка, которая состоит из шлифовки изделия и пропитки его антисептическими средствами. Подробнее изучить все особенности процесса можно благодаря видео «Токарные работы».
Как правильно эксплуатировать деревянный токарный станок
Деревянный токарный станок широко используется при изготовлении элементов мебели и декора. Устройство различается по размерной сетке, благодаря которой определяются габариты станка в зависимости от назначения. Можно подобрать станок для небольшого проекта или выбрать массивное устройство для вытачивания балясин, что используются при изготовлении леснечных перил или элементов мебели.
При выборе станка следует обратить внимание на длину станины, которая позволяет определиться с максимальной длиной бруска, что может быть использован при вытачивании заготовки. Диаметр обточки над станиной указывает допустимое значение диаметра деревянного бруска. Значение лошадиной силы определяет мощность мотора, благодаря которой подбирается максимально допустимый вес изделия без нагрузки на станок и резец. Обороты двигателя следует учитывать при определении задач для станка. При низком скоростном режиме может выполняться обработка изделия, имеющего непрерывную форму. Станки с большим числом полных оборотов в считанные минуты отполируют изделие на финишном этапе обработки.
Токарные станки различаются по размеру от любительских моделей, которые подойдут для использования на верстаке, до промышленных весом в сотни килограмм
Вес станка определяет мобильность устройства. Модели из стальной рамы и чугунной станины характеризуются достаточно прочной конструкцией и крепкой платформой для работы, однако требуют стационарного положения. Для качественной и результативной работы станка важно правильно подобрать резцы по дереву, которые должны быть удобны в эксплуатации и эффективны для конкретной задачи.
