какие зазоры должны быть на клапанах скутера 50 кубов 4 тактный

Регулировка зазора клапанов на 4-тактных скутерах

Застучал двигатель или просто пришло время проверить клапана? Читаем, задаем вопросы.
Настройка зазора клапанов
Производить настройку самому или в мастерской, каждый решает сам. Хотелось бы отметить, что регулировка зазора клапанов не такое уж и сложное дело, с этим справится любой, кто умеет крутить гайки. Необходимы лишь внимание и аккуратность. Данная статья поможет Вам.

Когда необходимо производить регулировку
— После первых 500 км пробега, далее – согласно таблице проф. работ;
— Мотороллер не заводится или заводится с трудом;
— С трудом набирает обороты;
— Постоянно глохнет;
— Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте.
Внимание:
— Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!
— Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!
— Возможно, после регулировки зазора потребуется настрйка карбюратора (читайте на сайте).
— Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.
— За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

— Плоскогубцы
— Крестовая отвертка
— Ключи 9 и 8 мм (головки)
— Щуп для установки зазора клапанов(нам понадобится 0,05 и 0,1 мм).

Шаг 1. Подготовительные работы.
Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель. Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра. Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена трубка подачи бензина). Теперь снимаем крышку и видим следующую картину:

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Шаг 5. Регулировка / Проверка зазора клапанов. Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть межде ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

То же самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем. С пластиком работаем осторожно! Может поломаться, особенно при низких температурах.

Источник

Санкт-Петербургский Скутер Клуб

Обьединение любителей скутеров и мотоциклов

Регулировка тепловых зазоров клапанов 4т двигателей

#1 Регулировка тепловых зазоров клапанов 4т двигателей

Сообщение Kurgen » 27 авг 2015, 00:11

Текст честно потырен отсюда. Самый, на мой взгляд, толковый. Немного добавил отсебятины.

1. Регулировка клапанных зазоров производится на холодном двигателе (15-30°С).
2. Устанавливаем коленчатый вал двигателя в ВМТ такта сжатия:
• извлекаем пробку из смотрового окна в кожухе охлаждения двигателя;
• снимаем клапанную крышку.
На некоторых моделях это можно сделать прямо на скутере, где-то придётся разобрать половину пластика и есть такие, что придётся даже двигатель с мопеда снять. Это смотрим по ситуации самостоятельно.
Направление вращения двигателя — по часовой стрелке со стороны вентилятора. Не допускается прокручивание коленчатого вала по направлению против часовой стрелки!

• вращая коленчатый вал совмещаем метку «T» (у разных производителей по разному) на роторе генератора с выступом на картере.

для наглядности на фото снят пластиковый кожух вентилятора, но это делать не обязательно (помним про резиновую пробку смотрового окна, которую мы уже извлекли)

Выпускной клапан почти всегда помечен буквами EX на опорах. (соответственно на фото показан впускной клапан)

4. Ослабляем затяжку контргайки регулировочного винта толкателя ключом «на 9». Резьба там правая.

5. Пассатижами вращаем регулировочный винт, одновременно контролируя зазор щупом. Зазор выставлен правильно, если щуп движется в нем с небольшим сопротивлением, но не свободно и не клинится между клапаном и толкателем.
Очень важно не зажать щуп! Достаточно часто бывает, что во время затяжки щуп прижимают и он меняет свою толщину. Проверить или исправить это никак невозможно, так что лучше подольше повозиться с затяжкой, чем получить испорченный щуп.

6. Придерживая регулировочный болт пассатижами в установленном положении, затягиваем контргайку.

7. Еще раз контролируем правильность установки зазора.

9. Устанавливаем все снятые детали в обратной последовательности.

Брумм Брумм 19000км
Я ездил на автомобиле до того, как это стало mainstream`ом

Источник

Регулировка тепловых зазоров клапанов четырехтактного двигателя на скутере объемом 50 см3

Шаг 3.Торцовым ключем на 13мм проворачиваем коленвал по часовой, пока шестерня распредвала с 3-мя отверстиями не окажется в положении, соответствующему нижней фотографии:

— данное расположение шестерни распредвала соответствует верхней мертвой точке (ВМТ), при которой оба клапана закрыты(что нам и нужно):

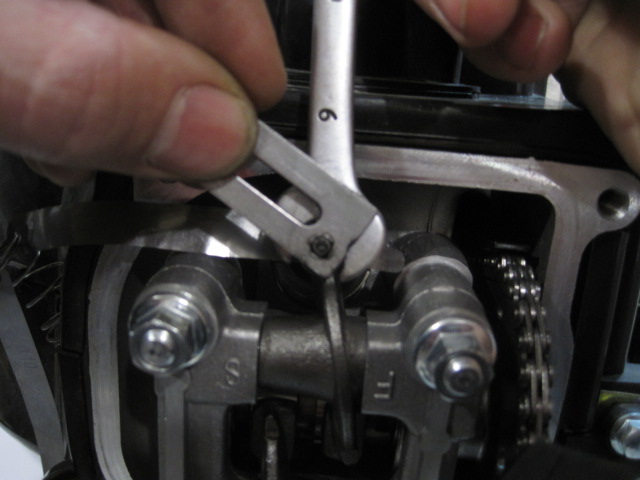

Шаг 5. Если зазоры не совпадают, ключом на 9 мм ослабляем затяжку контргайки, одновременно контролируя зазор щупом нужной толщины, крутим регулировочный винт:

— по часовой стрелке – зазор уменьшается;
— против часовой – зазор увеличивается;
Зазор выставлен правильно, если щуп движется с натягом, но не защемляется между клапаном и толкателем.

Шаг 6. Тоже самое делаем и с выпускным клапаном.

Шаг 7. Сборку осуществляем в обратном порядке. Зазор отрегулирован.

Источник

Регулировка клапанов на скутере

Пошаговая инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Скутера с простыми 50 – 150 кубовыми моторами заполонили рынок и сейчас встречаются на каждом углу. Почему так происходит? Прежде всего, они подкупают своей дешевизной, неприхотливостью и с каждым годом все лучшим и лучшим качеством основных узлов и их сборки. Не зависимо от года выпуска скутер целиком и в особенности его мотор подлежит регулярному обслуживанию, это основное требование для сохранения работоспособности моторов. Одна из важных настроек, которая должна проводиться регулярно это – регулировка клапанов на четырехтактном скутере.

Многие владельцы скутеров и мотоциклов, бояться этой процедуры из-за незнания и боязни испортить двигатель. Мы же считаем, что регулировка клапанов на скутере 4т 80 куб, 50 куб, 150 куб – задача, с которой справится любой владелец мотоцикла, с небольшим набором ключей и желанием. Ниже, вы найдете пошаговую инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

Как часто регулируются клапана?

Согласно заводским рекомендациям, зазоры клапанов следует настраивать после первых 500 км пробега, а далее – каждые 4-6 тысяч км, в зависимости от двигателя.

Помимо этого клапана следует настроить после комплексного ремонта двигателя, при появлении характерного «цокота», если мотор заметно потерял в разгоне, вяло набирает обороты или вовсе не заводится.

Необходимый инструмент:

Подготовка

Перед началом работ убедитесь, что:

Регулировка клапанов на скутере 4т 50 куб пошаговая инструкция для мотора 139qmb

Шаг 1. Снимаем верхнюю часть сидения, а затем откручиваем его основу. Для этого нам понадобится открутить 4 гайки внутри ниши две по обе стороны от замка и еще пару на дне. С наружной стороны, под ковриком находятся еще 2 винта, которые следует выкрутить (фото).

Теперь можно вынимать открутившуюся часть, освобождая доступ к двигателю.

Шаг 2. Настройка клапанов на скутере подразумевает установку поршня в положение вмт, а значит, требуется снять решетку вентилятора.

Откручиваем гайки, крепящие деталь и получаем доступ к вентилятору.

Шаг 3. Теперь нам нужно снять крышку клапанного механизма, она выглядит как на фото.

Для этого нам потребуется выкрутить 4 болта, крепящие саму крышку и еще 2 гайки, удерживающие трубку. После снятия крышки можно увидеть газораспределительный механизм (фото выше справа). Стрелка вверху указывает на клапан впуска, а нижняя на выпускной клапан.

Шаг 4. Теперь нужно найти верхнюю мертвую точку или положение, в котором поршень расположен максимально близко к клапанам. Ориентироваться будем по меткам ротора генератора. Но прежде, следует убедиться, что на звездочке распредвала отверстия, расположены, как на фото ниже.

Теперь переходим к ротору и ищем метку, обозначенную буквой Т. Совмещаем ее с выступом, как на картинке. Это соответствует вмт поршня, однако 4-х тактные моторы имеют две вмт, поэтому следим, чтобы отверстия звездочки распределительного механизма совпадали с картинкой и при этом оба клапана были закрыты.

Чтобы совместить метку следует ключом вращать маховик по часовой стрелке, до совпадения риски и выступа.

Шаг 5. Теперь начинается регулировка клапанов скутера 4т 50сс китай. Для этого берем набор щупов и пытаемся вставить 0.05 щуп в зазор как на фото ниже.

Если щуп не встает на место или проходит свободно, то следует ослабить контровую гайку. Далее одной рукой удерживаем щуп, а другой вращаем регулировочный болт. В идеале щуп должен заходить в зазор с некоторым усилием. Теперь оставляем щуп в зазоре, одной рукой неподвижно удерживаем регулировочный винт, а другой притягиваем контровую гайку. После затяжки еще раз проверяем зазор, с первого раза можно потерять зазор, поэтому следует повторить процедуру с начала, пока после затяжки зазор не будет ровно 0.05.

Тоже проделываем чтобы отрегулировать клапана выпуска, только теперь берем щуп 0.1 мм.

Шаг 6. Если клапана настроены и затянуты, их следует проверить. Для этого снова вращаем вентилятор. После нескольких оборотов совмещаем метку с вмт, чтобы оба клапана были закрыты и в последний раз меряем зазоры щупом.

Шаг 7. Собираем все в противоположном порядке, не забывая притянуть все крепления, особенно клапанной крышки. На этом настройка клапанов на скутере завершена.

Заинтересованы в увеличении мощности своего скутера?? Узнайте как это сделать в статье: тюнинг китайского скутера.

Пошаговая инструкция настройки зазора клапанов мотора 157 qmj

Регулировка клапанов 4 тактного скутера начинается с освобождения доступа головки цилиндра. Для этого вынимаем подседельную емкость, которая зачастую крепится несколькими болтами. Далее, получая доступ головки цилиндра, убираем 4 болта и снимаем ее с мотора. Теперь подбираемся к корпусу вентилятора. Его можно демонтировать полностью, открывая свободный доступ к необходимым меткам или если нет желания демонтировать его полностью, можно выкрутить крышку. Заглушка на которую указывает стрелка снимается простой отверткой, и именно через нее можно рассмотреть метки ротора.

Вставляем в кожух генератора ключ (торцевой) на 14 и вращаем ротор по часовой стрелки, смотра при этом в отверстие на кожухе. Нужно, чтобы в смотровом окне (напротив уступа) показалась метка Т, которая свидетельствует о нахождении поршня в верхней мертвой точке или вмт.

Смотрим на газораспределительный механизм. Здесь оба клапана должны быть закрыты, а отверстия на звездочке распределительного вала, должны соответствовать картинке ниже. Все совпало? – переходим дальше. Если нет, то снова вращаем ротор, пока метка не совпадет с выступом, и снова мониторим положение клапанов и отверстия на звездочке.

Обратите внимание. Очень часто цепь растягивается и поэтому отверстия на звездочке, могут совпадать не на 100% если отклонение небольшое, то ничего страшного в этом нет, а если заметили полное несовпадение, то это чревато поломкой мотора, а значит, цепь нужно менять.

Оставляя щуп берем щипцы и фиксируем одной рукой регулировочный винт, а другой притягиваем контровую гайку.Теперь щуп с небольшим усилием должен достаться и также стать на свое место с небольшим усилием. Если это не так, то повторяем процедуру еще раз.

Совет. После выставления зазоров будет не лишним проверить настройки карбюратора.

Заключение

Источник

Как выставить клапана на 4 тактном скутере

Скутерист

На скутерах ездят как фанаты двухколесного транспорта, так и те, кто экономят на топливе. Скутер по прежнему остается незаменимым помщником и одних и других. Но как и любой другой транспорт, он также иногда требует к себе внимание. Например периодической настройки. Неправильно настроеини зазоры клапанов могут нанести много хлопот владельцу. Ниже мы рассмотрим зазоры клапанов на 4 тактном скутере, а точнее их настройку.

Несмотря на надежность четырехтактных скутеров они также нуждаются в уходе. Если они вовремя не получат обслуживания, то со временем можно влететь на серьезные суммы денег. Если вы чувствуете в двигателе гул или стук которого раньше не было и он не характерен стандартной работе двигателя, значит что-то не так. Скорее всего пора заняться регулированием. Жаль не все это понимают, некоторые так и ездят с этим и потом удивляются почему ремонт такого малого транспорта обходится так дорого.

Проверять зазоры клапанов на скутере рекомендуется регулярно (особенно зазоры на китайском скутере). Примерно через 3-4 тысячи километров пробега. Бывает что скутер может проехать и 10 000 и не иметь никаких посторонних звуков, но случается и через 1000 км уже нужно регулировать. Рекомендуется регулирования даже если нет посторонних шумов при пробеге 4000 км.

Регулировка клапанов

Настройки зазоров клапанов на скутере не является сложной работой, особенно когда есть инструкция. Для начала работы вам понадобится набор щупов, рожкових ключей, накидных головок и накидной ключ с квадратиком (как правило это ключ на 3.5). Это все что нужно для ремонта. Если у вас чего-то нет то одолжите у соседа или купить. Они вам еще пригодятся в недалеком будущем после очередного пробега в 4к км. Набор необходимых инструментов зависит от самого скутера, а также можно использовать имеющиеся инструменты. Мы будем использовать плоскогубцы, отвертку крестовую, головки ключей на 8, 9 и 13. Также мы возьмем щуп для установки зазора клапанов, нам нужно 0,05 и 0,1 мм.

Советы по регулировке

Лучше всего проводить регулировку зазоров клапанов на скутере 4т утром, если на улице лето конечно. Поскольку скутер должен быть холодным. Но он не должен быть замерзшим, поэтому зимой желательно его немного прогреть.
Как правило, в большинстве мопедов конструкция ГРМ очень простая и имеет всего один розприделительный вал в головке двигателя. При такой конструкции клапана регулируются при помощи винтов. Именно для них и нужнен накидной ключ с квадратиком. Эти винты вкручены в конце коромысел и давят на торец стержней клапанов. Это маленькое расстояние между торцом регулировочного винта и торцом стержня клапана, и есть тепловыми зазором клапана.

Регулировка клапанов нужно если:

Регулировка зазоров клапанов

Несколько советов которые нужно помнить:

Перед началом работ забудьте выражение, что у хорошего мастера по ремонту всегда остаются лишние детали. Найдите во что будете складывать все гайки и болтики.
Когда я первый раз разбирал свой скутер, я ставил болтики в том порядке, в котором их снимал, чтобы потом ничего не перепутать и ничего не забыть.

Чтобы настроить зазоры клапанов надо сначала к ним добраться.

1. Снимаем сиденья. Чтобы снять сиденье нужно открутить болтики которые его держат. Часто это 4 болтика в самом багажнике что под сиденьем, бывает в придачу еще 1-2 болтика сзади где крепится кофр и возле ног 2 шурупа. Когда мы открутили все что держит багажник, он легко снимается. Пперед нами мотор который уже не прикравает пластмасса.

2. Снимаем крышку вентилятора. Теперь нам нужно снять крышку вентилятора, она может крепиться на 2 гайки и 2 шурупа. Так можно найти мертвую точку для того, чтоб отрегулировать зазоры клапанов.

3. Снимаем крышку головки цилиндра. Далее необхфдно снять крышку головки цилиндра. Часто она крепится на 2 шурупа и 4 болта. Отворачиваем и снимаем крышку.

Теперь нужно опридилиты где у нас впускной и выпускной клапаны чтобы найти ВМТ (верхняя мертвая точка). Впуск всегда сверху, а выпуск – снизу.

5. Регулировка клапанов. Теперь нам понадобятся щупы для установки зазора клапанов на 0.05 и 0.1 мм. Сначала берем щуп на 0.05 мм. Его нужно вставить между регулировочным болтом и впускным клапаном (сверху). Если зазор подходит плотно (но не впритык), то зазоры настроены правильно. Но если зазор широкий или узкий (впритык), то ослабляем контргайку регулировочного болта. Чтобы увеличить зазор нужно поворачивать ключ против часовой стрелки, чтобы уменьшить – за ней. Настраиваем чтобы щуп входил плотно и закручиваем контргайку, после этого нужно повторно проверить настройку зазоров.
Теперь берем щуп на 0.1 мм и делаем ту же операцию с нижним клапаном (выпуск).

Вот и все, на этом настройка и регулировка зазоров клапанов на 4т скутере закончена. Теперь в обратном порядке все собираем обратно. Не торопитесь, чтоб все сделать правильно и затянуть все болты. Кстати не перепутайте болты и следите за пластмассой, она очень хрупкая, особенно на китайских скутерах.

В конце проверяем не осталось ли лишних деталей (гаек, шурупов).

Если вы ищете какие зазоры клапанов на скутере, то однозначного ответа на этот вопрос нет. Зазоры могут существенно отличатся в зависимости от кубатуры скутера. Чтобы узнать точно, какие зазоры на клапанах вашего скутера – смотрите мануал. Я могу сказать только то, что у большенства мопедов эти зазоры составляют 0.05 и 0.1 мм.

Регулировка зазора клапанов на 4-тактных скутерах

Застучал двигатель или просто пришло время проверить клапана? Читаем, задаем вопросы.
Настройка зазора клапанов
Производить настройку самому или в мастерской, каждый решает сам. Хотелось бы отметить, что регулировка зазора клапанов не такое уж и сложное дело, с этим справится любой, кто умеет крутить гайки. Необходимы лишь внимание и аккуратность. Данная статья поможет Вам.

Когда необходимо производить регулировку
– После первых 500 км пробега, далее – согласно таблице проф. работ;
– Мотороллер не заводится или заводится с трудом;
– С трудом набирает обороты;
– Постоянно глохнет;
– Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте.
Внимание:
– Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!
– Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!
– Возможно, после регулировки зазора потребуется настрйка карбюратора (читайте на сайте).
– Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.
– За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

– Плоскогубцы
– Крестовая отвертка
– Ключи 9 и 8 мм (головки)
– Щуп для установки зазора клапанов(нам понадобится 0,05 и 0,1 мм).

Шаг 1. Подготовительные работы.
Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель. Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра. Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена трубка подачи бензина). Теперь снимаем крышку и видим следующую картину:

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Внимание! Если Вы ставите новую головку – перед регулировкой выкрутите максимально регулировочные винты клапанов! Иначе по неосторожности можно погнуть клапана.

Шаг 5. Регулировка / Проверка зазора клапанов. Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть межде ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

То же самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем. С пластиком работаем осторожно! Может поломаться, особенно при низких температурах.

Регулировка клапанов на скутере

Пошаговая инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Скутера с простыми 50 – 150 кубовыми моторами заполонили рынок и сейчас встречаются на каждом углу. Почему так происходит? Прежде всего, они подкупают своей дешевизной, неприхотливостью и с каждым годом все лучшим и лучшим качеством основных узлов и их сборки. Не зависимо от года выпуска скутер целиком и в особенности его мотор подлежит регулярному обслуживанию, это основное требование для сохранения работоспособности моторов. Одна из важных настроек, которая должна проводиться регулярно это – регулировка клапанов на четырехтактном скутере.

Многие владельцы скутеров и мотоциклов, бояться этой процедуры из-за незнания и боязни испортить двигатель. Мы же считаем, что регулировка клапанов на скутере 4т 80 куб, 50 куб, 150 куб – задача, с которой справится любой владелец мотоцикла, с небольшим набором ключей и желанием. Ниже, вы найдете пошаговую инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Зачем настраивать клапана?

Очень многие «наездники», приобретая технику, мало интересуются ее потребностями, что приводит к быстрой поломке мотора. Роль клапанов – поставлять в камеру сгорания воздушно-топливную смесь и выводить отработанные газы. Они работают в условиях постоянного температурного воздействия, а как известно при нагревании металл начинает расширяться. Тепловое расширение, вместе с отклонением зазора приводит к тому, что клапан может закрыться не полностью и толкатель зажат или наоборот к слишком большому зазору между толкателем и клапаном.

Если впускной клапан имеет слишком большой зазор между толкателем, то камера сгорания меньше наполняется смесью и разбивается толкатель, а если выпускной, то ухудшается вентиляция цилиндра. В обоих случаях это чувствуется как потеря мощности и динамических характеристик мотора. Когда мы говорим про чрезмерный зазор, то в этом случае может увеличиваться расход, слышен характерный цокот.

То есть двигатель требует регулировки зазоров если:

Как часто регулируются клапана?

Согласно заводским рекомендациям, зазоры клапанов следует настраивать после первых 500 км пробега, а далее – каждые 4-6 тысяч км, в зависимости от двигателя.

Помимо этого клапана следует настроить после комплексного ремонта двигателя, при появлении характерного «цокота», если мотор заметно потерял в разгоне, вяло набирает обороты или вовсе не заводится.

Необходимый инструмент:

Подготовка

Перед началом работ убедитесь, что:

Регулировка клапанов на скутере 4т 50 куб пошаговая инструкция для мотора 139qmb

Шаг 1. Снимаем верхнюю часть сидения, а затем откручиваем его основу. Для этого нам понадобится открутить 4 гайки внутри ниши две по обе стороны от замка и еще пару на дне. С наружной стороны, под ковриком находятся еще 2 винта, которые следует выкрутить (фото).

Теперь можно вынимать открутившуюся часть, освобождая доступ к двигателю.

Шаг 2. Настройка клапанов на скутере подразумевает установку поршня в положение вмт, а значит, требуется снять решетку вентилятора.

Откручиваем гайки, крепящие деталь и получаем доступ к вентилятору.

Шаг 3. Теперь нам нужно снять крышку клапанного механизма, она выглядит как на фото.

Для этого нам потребуется выкрутить 4 болта, крепящие саму крышку и еще 2 гайки, удерживающие трубку. После снятия крышки можно увидеть газораспределительный механизм (фото выше справа). Стрелка вверху указывает на клапан впуска, а нижняя на выпускной клапан.

Шаг 4. Теперь нужно найти верхнюю мертвую точку или положение, в котором поршень расположен максимально близко к клапанам. Ориентироваться будем по меткам ротора генератора. Но прежде, следует убедиться, что на звездочке распредвала отверстия, расположены, как на фото ниже.

Теперь переходим к ротору и ищем метку, обозначенную буквой Т. Совмещаем ее с выступом, как на картинке. Это соответствует вмт поршня, однако 4-х тактные моторы имеют две вмт, поэтому следим, чтобы отверстия звездочки распределительного механизма совпадали с картинкой и при этом оба клапана были закрыты.

Чтобы совместить метку следует ключом вращать маховик по часовой стрелке, до совпадения риски и выступа.

Шаг 5. Теперь начинается регулировка клапанов скутера 4т 50сс китай. Для этого берем набор щупов и пытаемся вставить 0.05 щуп в зазор как на фото ниже.

Если щуп не встает на место или проходит свободно, то следует ослабить контровую гайку. Далее одной рукой удерживаем щуп, а другой вращаем регулировочный болт. В идеале щуп должен заходить в зазор с некоторым усилием. Теперь оставляем щуп в зазоре, одной рукой неподвижно удерживаем регулировочный винт, а другой притягиваем контровую гайку. После затяжки еще раз проверяем зазор, с первого раза можно потерять зазор, поэтому следует повторить процедуру с начала, пока после затяжки зазор не будет ровно 0.05.

Тоже проделываем чтобы отрегулировать клапана выпуска, только теперь берем щуп 0.1 мм.

Шаг 6. Если клапана настроены и затянуты, их следует проверить. Для этого снова вращаем вентилятор. После нескольких оборотов совмещаем метку с вмт, чтобы оба клапана были закрыты и в последний раз меряем зазоры щупом.

Шаг 7. Собираем все в противоположном порядке, не забывая притянуть все крепления, особенно клапанной крышки. На этом настройка клапанов на скутере завершена.

Заинтересованы в увеличении мощности своего скутера?? Узнайте как это сделать в статье: тюнинг китайского скутера.

Пошаговая инструкция настройки зазора клапанов мотора 157 qmj

Регулировка клапанов 4 тактного скутера начинается с освобождения доступа головки цилиндра. Для этого вынимаем подседельную емкость, которая зачастую крепится несколькими болтами. Далее, получая доступ головки цилиндра, убираем 4 болта и снимаем ее с мотора. Теперь подбираемся к корпусу вентилятора. Его можно демонтировать полностью, открывая свободный доступ к необходимым меткам или если нет желания демонтировать его полностью, можно выкрутить крышку. Заглушка на которую указывает стрелка снимается простой отверткой, и именно через нее можно рассмотреть метки ротора.

Вставляем в кожух генератора ключ (торцевой) на 14 и вращаем ротор по часовой стрелки, смотра при этом в отверстие на кожухе. Нужно, чтобы в смотровом окне (напротив уступа) показалась метка Т, которая свидетельствует о нахождении поршня в верхней мертвой точке или вмт.

Смотрим на газораспределительный механизм. Здесь оба клапана должны быть закрыты, а отверстия на звездочке распределительного вала, должны соответствовать картинке ниже. Все совпало? – переходим дальше. Если нет, то снова вращаем ротор, пока метка не совпадет с выступом, и снова мониторим положение клапанов и отверстия на звездочке.

Обратите внимание. Очень часто цепь растягивается и поэтому отверстия на звездочке, могут совпадать не на 100% если отклонение небольшое, то ничего страшного в этом нет, а если заметили полное несовпадение, то это чревато поломкой мотора, а значит, цепь нужно менять.

Оставляя щуп берем щипцы и фиксируем одной рукой регулировочный винт, а другой притягиваем контровую гайку.Теперь щуп с небольшим усилием должен достаться и также стать на свое место с небольшим усилием. Если это не так, то повторяем процедуру еще раз.

Совет. После выставления зазоров будет не лишним проверить настройки карбюратора.

Заключение

Как видите, регулировка клапанов на 4 х тактном китайском мопеде моделей 139qmb и 157qmj очень похожа. Плюс это достаточно простая задача. Все что вам необходимо это – набор ключей и немного времени. Не стоит лезть в мотор слишком часто, Наконец не забывайте прислушиваться к мотору, ведь еще до окончания пробега проблема может определиться по стуку или по изменению ездовых качеств скутера.

Фотоотчет: Регулировка клапанов на китайском скутере (139QMB, 157QMJ)

Во время работы четырехтактного двигателя воздушного охлаждения (такие двигатели стоят на большинстве китайских скутеров и мотоциклов) головка блока цилиндров (далее ГБЦ) может нагреваться до 260 градусов. Это конечно не рабочая температура, но пиковая зачастую бывает именно такой.

Клапана, которые находятся непосредственно в самой ГБЦ нагреваются точно также как и головка с той лишь разницей, что впускной клапан греется чуть меньше так как он охлаждается рабочей смесью, а она представляет из-себя обычный атмосферный воздух насыщенный парами бензина, а выпускной клапан греется намного больше. Так как через выпускной клапан проходит поток отработанных газов температура которых может достигать 600 градусов.

Проблема в том, что металлические детали при нагревании расширяются. Клапана не исключение: во время работы клапан нагревается и становиться немного длиннее. А когда клапан становится длиннее он попросту упирается в механизм газораспределения и немного приоткрывается, вернее не закрывается до конца (зажат) из-за чего газы под большим давлением просачиваясь через неплотности оплавляют рабочие кромки клапана и его гнезда.

Кромки прогоревших клапанов выглядят примерно так.

Прогорают кстати не только клапана, но и гнезда в которых они сидят

А так выглядят рабочие кромки клапанов и седел после ремонта.

Как видите, регулировать то, что уже давно давно прогорело нет особого смысла. Прогоревший клапан держать компрессию уже не будет. И если вы обнаружите, что один из клапанов был зажат, то смело снимайте головку, притирайте клапана иначе толку не будет.

Зазоры

Перед вами камера сгорания двигателя обычного китайского скутера.

Во время работы двигателя клапана нагреваются до значительных величин. И чтобы компенсировать коэффициент расширения клапана и всего ГРМ в целом между клапаном и механизмом его открывания существует небольшой зазор. Именуемый тепловым.

В нашем случае зазор, который мы будем регулировать находится между клапаном и регулировочным болтом коромысла. Подкручивая регулировочный болт в нужных пределах мы сможем регулировать тепловой зазор на столько настолько это нам нужно.

Но не стоит забывать, что зазор не должен быть очень большим — иначе механизм будет работать с ударной нагрузкой и быстро выйдет из строя. И очень маленьким: клапан нагреется, упрется в коромысло и прогорит.

Подготовка

Из вышесказанного вы наверное уяснили, что тепловой зазор существует для того, чтобы скомпенсировать тепловое расширение деталей ГРМ. Из этого следует самое главное правило: регулировать тепловой зазор можно только на холодном двигателе. Если вы начнете регулировать тепловой на горячею, то попросту увеличите его так как изначальный зазор уйдет на расширение. И когда двигатель остынет — зазор отрегулированный таким образом увеличится вдвое. Надеюсь это понятно.

Инструменты

Освобождаем доступ к ГБЦ: в зависимости от модели скутера снимаем капот либо подседельную емкость. Отыскиваем там крышку клапанов, отворачиваем четыре болтика на 8 и снимаем ее с двигателя.

Крышка клапанов выглядит вот так. В моем случае, чтобы к ней добраться пришлось снять капот, седло и подседельную емкость.

С правой стороны двигателя есть кожух генератора — снимаем его. Если лень снимать — вынимаем из него только заглушку. Заглушка находится в верхней части корпуса и снимается при помощи обычной отвертки. Через заглушку мы будем контролировать положение меток на роторе.

Вставляем в центр кожуха генератора торцовый ключ на 14 и крутим двигатель (по часовой стрелке) покуда метка «Т» (от английского «Top» — значит верх, в нашем случае положение поршня в ВМТ) на роторе генератора не станет ровно напротив уступа.

После того как метка на генераторе совпадет с уступом на картере двигателя — проверяем в каком положении стал распределительный вал. Распределительный вал должен стать в положение, когда оба клапана будут закрыты. И становится он в это положение каждый второй оборот коленчатого вала так как вращается он в два раза медленнее.

Правильное положение распределительного вала определяется по его звездочке. Звездочка должна стать большим отверстием вверх, а маленькие отверстия и риски, которые возле них выбиты должны стать параллельно плоскости разъема крышки клапанов.

Это если в идеале, а на практике звездочка редко когда становится так как нам это нужно. И в этом зачастую виновата цепь — она растягивается и распределительный вал начинает немного не догонять коленчатый вал. Если у вас звездочка стала немного криво, то по-большому счету — это ерунда. А вот, если она у вас стала ни пойми как, то эту проблему нужно очень быстро решить — иначе рано или поздно загнет клапана.

Еще раз контролируем, чтобы метка «Т» на роторе генератора стала напротив выступа, а звездочка распределительного вала заняла правильное положение. Отворачиваем на регулировочных болтах контргайки.

Выкручиваем немного регулировочные болты, просовываем между клапаном и регулировочным болтом измерительный щуп и не вынимая его — пальцами подтягиваем регулировочный болт, зажимаем регулировочный болт плоскогубцами и фиксируем его контргайкой.

После того как затяните контргайку — проверьте насколько легко ходит щуп. В идеале, щуп между клапаном и болтом должен перемещаться с едва ощутимым усилием.

Величина зазоров

Что мне не нравится в китайских скутерах так это то, что на них нет никаких регулировочных данных. В интернете есть инфа по этому поводу, но она не везде достоверная.

Ваше право — верить мне или нет, но своим клиентам я регулирую зазоры в таких пределах:

Периодичность

Первую регулировку желательно сделать сразу после покупки скутера, причем как нового так и бывшего в употреблении. Остальные регулировки производить через 3000 — 4000 км пробега.

Санкт-Петербургский Скутер Клуб

Обьединение любителей скутеров и мотоциклов

Регулировка тепловых зазоров клапанов 4т двигателей

Регулировка тепловых зазоров клапанов 4т двигателей

Сообщение Kurgen » 27 авг 2015, 00:11

Текст честно потырен отсюда. Самый, на мой взгляд, толковый. Немного добавил отсебятины.

1. Регулировка клапанных зазоров производится на холодном двигателе (15-30°С).
2. Устанавливаем коленчатый вал двигателя в ВМТ такта сжатия:
• извлекаем пробку из смотрового окна в кожухе охлаждения двигателя;
• снимаем клапанную крышку.
На некоторых моделях это можно сделать прямо на скутере, где-то придётся разобрать половину пластика и есть такие, что придётся даже двигатель с мопеда снять. Это смотрим по ситуации самостоятельно.
Направление вращения двигателя — по часовой стрелке со стороны вентилятора. Не допускается прокручивание коленчатого вала по направлению против часовой стрелки!

• вращая коленчатый вал совмещаем метку «T» (у разных производителей по разному) на роторе генератора с выступом на картере.

для наглядности на фото снят пластиковый кожух вентилятора, но это делать не обязательно (помним про резиновую пробку смотрового окна, которую мы уже извлекли)

При этом обязательно распредвал должен находиться в положении, показанном на следующем фото

Это важно: два маленьких отверстия (иногда ещё и 2 риски) вдоль кромки головки, большое отверстие – наверху. Только так и никак иначе!
3. Щупом измеряем зазор между толкателем и стержнем клапана. Для двигателей объемом 150сс клапанные зазоры:
впуск 0,08мм,
выпуск 0,1мм.
Используем эти цифры только в том случае, если мануал от скутера отсутствует. Если мануал есть – смотрим “свои” зазоры в нём! (справочно для “полтосов” 0,03 и 0,07 мм)

Выпускной клапан почти всегда помечен буквами EX на опорах. (соответственно на фото показан впускной клапан)

4. Ослабляем затяжку контргайки регулировочного винта толкателя ключом “на 9”. Резьба там правая.

5. Пассатижами вращаем регулировочный винт, одновременно контролируя зазор щупом. Зазор выставлен правильно, если щуп движется в нем с небольшим сопротивлением, но не свободно и не клинится между клапаном и толкателем.
Очень важно не зажать щуп! Достаточно часто бывает, что во время затяжки щуп прижимают и он меняет свою толщину. Проверить или исправить это никак невозможно, так что лучше подольше повозиться с затяжкой, чем получить испорченный щуп.

* – настройка указана при 20 гр.С. каждые 5 гр.С. сверху убавляют зазор на 0,01мм

6. Придерживая регулировочный болт пассатижами в установленном положении, затягиваем контргайку.

7. Еще раз контролируем правильность установки зазора.

8. Регулируем зазор у второго клапана.
Обычно начинают с впускного, но строго говоря разницы откуда начинать – нет. Главное на впускном выставить зазор для впускного, а на выпускном – для выпускного.

9. Устанавливаем все снятые детали в обратной последовательности.

Проверку тепловых зазоров клапанов рекомендуется проводить каждые 4 тыс. км. При необходимости – произвести регулировку.

Брумм Брумм 19000км
Я ездил на автомобиле до того, как это стало mainstream`ом

Источник
