ГОСТ 2.403-75 ЕСКД. Правила выполнения чертежей цилиндрических зубчатых колес
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ
ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ
ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС
ГОСТ 2.403-75
(СТ СЭВ 859-78)
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Единая система конструкторской документации
ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ
ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС
Unified system for design documentation.
Rules for making drawings of spur gears
Взамен
ГОСТ 2.403-68
Постановлением Государственного комитета стандартов Совета Министров СССР от 27 марта 1975 г. № 784 срок введения установлен
1. Настоящий стандарт устанавливает правила выполнения чертежей эвольвентных цилиндрических зубчатых колес в части указания параметров зубчатого венца.
Стандарт полностью соответствует CT СЭВ 859-78.
(Измененная редакция, Изм. № 1).
2. Чертежи цилиндрических зубчатых колес должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.
3. На изображении зубчатого колеса должны быть указаны:
а) диаметр вершин зубьев;
г) размеры фасок или радиусы кривизны линий притупления на кромках зубьев. Допускается указывать размеры фасок или радиусы кривизны линий притупления в технических требованиях чертежа;
д) шероховатость боковых поверхностей зубьев;
4. На чертеже зубчатого колеса должна быть помещена таблица параметров зубчатого венца (черт. 2).
5. Таблица параметров должна состоять из трех частей, которые должны быть отделены друг от друга сплошными основными линиями:
6. В первой части таблицы параметров должны быть приведены:
в) угол наклона линии зуба b косозубых и шевронных зубчатых колес;
д) нормальный исходный контур:
коэффициент высоты головки h * а;
коэффициент граничной высоты hl,
коэффициент радиуса кривизны переходной кривой r * f;
коэффициент радиального зазора с * ;
Для нестандартного исходного контура с модификацией должны быть также приведены: коэффициент высоты модификации головки h * g и коэффициент глубины модификации головки D * a и (или) коэффициент высоты модификации ножки h * q и коэффициент глубины модификации ножки D * f.
Если исходный контур не может быть определен перечисленными параметрами, то на чертеже должно быть приведено его изображение с необходимыми размерами;
е) коэффициент смещения x с соответствующим знаком. При отсутствии смещения следует проставлять 0;
ж) степень точности и вид сопряжения по нормам бокового зазора по соответствующему стандарту и обозначение этого стандарта.
7. Во второй части таблицы параметров венца должны быть приведены данные для контроля взаимного положения разноименных профилей зубьев по одному из следующих вариантов:
постоянная хорда зуба
и высота до постоянной хорды
;
длина общей нормали W;
толщина по хорде зуба
и высота до хорды
;
торцовый размер по роликам (шарикам) М и диаметр ролика (шарика) D.
Во второй части таблицы параметров венца на чертеже зубчатого колеса с нестандартным исходным контуром должны быть приведены данные для контроля по нормам:
контакта зубьев в передаче;
В качестве данных для контроля по нормам точности на чертеже зубчатого колеса с нестандартным исходным контуром следует указывать установленные конструктором значения параметров одного из контрольных комплексов, предусмотренных стандартом на допуски.
8. В третьей части таблицы параметров венца должны быть приведены:
а) делительный диаметр d;
б) число зубьев сектора (черт. 5);
— размеры для контроля торцового профиля зуба:
радиус кривизны активного профиля зуба в нижней точке ρ p или угол развернутости vp;
радиус кривизны профиля зуба в начальной точке модификации головки ρ g или угол развернутости vg;
нормальная глубина модификации D αt;
— размеры для контроля взаимного положения одноименных профилей зубьев:
— обозначение чертежа сопряженного зубчатого колеса.
9. Если зубчатое колесо имеет два и более венца (черт. 7) одного вида, то значение параметров следует указывать в таблице параметров в отдельных графах (колонках) для каждого венца. Венец и соответствующая колонка таблицы должны быть обозначены одной прописной буквой русского алфавита.
Если зубчатое колесо имеет два и более венца разного вида (например, цилиндрический и конический), то для каждого венца должна быть приведена на чертеже отдельная таблица. Таблицы следует располагать рядом или одну под другой. Каждый венец и соответствующая таблица должны быть обозначены одной прописной буквой русского алфавита.
10. Неиспользуемые строки таблицы параметров следует исключать или прочеркивать.

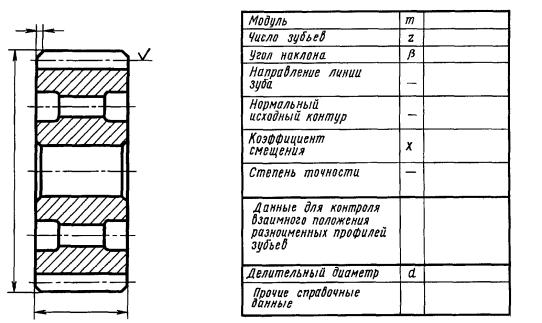

Пример указания параметров зубчатого венца на чертеже прямозубого
цилиндрического зубчатого колеса со стандартным исходным контуром
Пример указания параметров зубчатого венца на чертеже косозубого
цилиндрического зубчатого колеса со стандартным исходным контуром

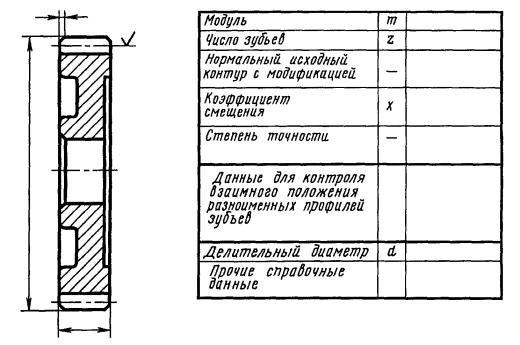

Пример указания параметров зубчатого венца на чертеже прямозубого цилиндрического зубчатого колеса с нестандартным исходным контуром, у которого толщина зуба по делительной прямой не равна ширине впадины
Пример указания параметров зубчатого венца на чертеже прямозубого зубчатого сектора со стандартным исходным контуром
Пример указания параметров зубчатого венца на чертеже прямозубого цилиндрического зубчатого колеса со стандартным исходным контуром с модификацией
Пример указания параметров зубчатого венца на чертеже цилиндрического зубчатого колеса со стандартным исходным контуром, имеющего два венца
